MAN TG-A коды ошибок ZBR полное описание
11.03.2016, 11:29

MAN TG-A коды ошибок ZBR полное описание

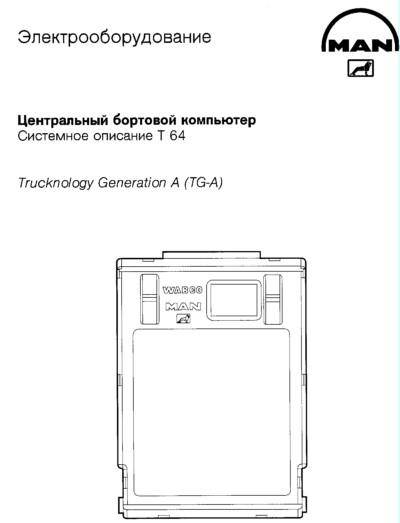

(МАН) ZBR центральный бортовой компьютер

(МАН) MAN (ЗБР)

MAN TG-A коды ошибок ZBR

Описание кодов неисправностей бортового компьютера (ZBR)


00038 Запас, уровень топлива в баке неисправность
00070 Сигнал "Стояночный тормоз"2 Неисправность,
00096 Запас, уровень топлива в баке неисправность
00098 Уровень моторного масла
00100 Сигнал "Давление масла в двигателе"
00102 Сигнал "Давление нагнетаемого воздуха"
00110 Сигнал "Температура охлаждающей жидкости двигателя"
00111 Сигнал "Уровень охлаждающей жидкости двигателя"
00158 Напряжение питания ZBR2 при включенном зажигании (клемма 15 замка зажигания)
00159 Запас, уровень, давление газа в баке Неисправность, замыкание или обрыв
00168 Напряжение питания ZBR2, постоянный плюс от аккумуляторов отсутствует (клемма 30-0 Uбат)1 замыкание или обрыв
00171 Температура наружного воздуха
00175 Температура масла в двигателе
00190 Частота вращения двигателя
00513 Крутящий момент двигателя
00520 Сигнал "Ослабление торможения тормозом-замедлителем"
00597 Сигнал "Тормоз ABS, ASR, EBS"2 Неисправность,
00639 Шина данных T-CAN Higt, последовательная связь Сигнал отсутствует разъем
00639 Шина данных T-CAN Low, последовательная связь Сигнал отсутствует разъем
00767 Включена передача R2 Неисправность, 5 Замыкание на массу разъем
01007 Функция замещения сигнала торможения
01031 Функция замещения стояночного освещения
01086 Остаточное давление в 3 контуре электрической пневматической системы (ECAM)
01087 Остаточное давление в 1 контуре электрической пневматической системы (ECAM)
01088 Остаточное давление в 2 контуре электрической пневматической системы (ECAM)
01089 Остаточное давление в 4 контуре электрической пневматической системы (ECAM)
01235 CAN шина Higt, последовательная связь Сигнал отсутствует разъем
01235 CAN шина Low, последовательная связь Сигнал отсутствует
01376 Напряжение питания ZBR2, постоянный плюс от аккумуляторов отсутствует (клемма 30-1 Uбат)1 замыкание или обрыв
01624 Скорость автомобиля
01667 Сигнал торможения тормозом-замедлителем
03000 Система ZBR2, информация об аварийном отключении
03001 Система ZBR2,
03102 Клемма 30-1 подключена замыкание или обрыв
03103 Напряжение питания ZBR2, аналоговая масса
03104 Напряжение питания ZBR2, аналоговая масса
03107 Напряжение питания ZBR2, зажигание включено (реле клемма 15)
03108 Напряжение питания ZBR2, выключатель питания аккумуляторных батарей
03111 Напряжение питания ZBR2, включатель стартера (клемма 50) Неисправность
03201 Падение давления на воздушном фильтре двигателя
03300 Генератор, клемма W2 Неисправность,
03301 Генератор, клемма L2 Неисправность,
03302 Генератор, клемма В+3
03303 Сигнал D+
03335 Подача напряжения отсутствует
03400 Электромагнитный клапан предпускового подогрева
03401 Реле предпускового подогрева
03402 Ток свечей накаливания предпускового подогрева
03403 Ток свечей накаливания предпускового подогрева
03500 Неисправность ABS прицепа (ABS, ASR, EBS)
03501 ABS прицепа, потребление тока
03502 Сигнал торможения тягача Неисправность, замыкание или обрыв
03503 Сигнал торможения прицепа Неисправность, замыкание или обрыв
03568 Тормоз-замедлитель
03569 Моторный тормоз
03570 Рабочие тормоза
03600 Уровень жидкости в приводе сцепления
03602 Реле фонарей заднего хода
03603 Включение системы отопления Kongsberg
03625 Понижающая передача Неисправность,
03800 Уровень передней оси (пневматическая подвеска ECAS)
03903 Температура топлива в баке
04000 Выключатель света фар
04001 Ближний свет, левая сторона
04002 Ближний свет, правая сторона
04003 Левая фара, регулировка высоты
04004 Правая фара, регулировка высоты
04005 Указатель поворота на тягаче, левый задний
04006 Указатель поворота на тягаче, правый задний5
04007 Указатель поворота на тягаче, левый передний или боковой5
04008 Указатель поворота на тягаче, правый передний или боковой
04009 Выключатель указателя поворотов, датчик Холла (на руле слева)
04010 Выключатель указателя поворотов, датчик Холла (на руле справа)
04011 Выключатель мигающего света слева
04012 Выключатель мигающего света справа
04013 Аварийная сигнализация,
04014 Аварийная сигнализация, выключатель
04015 Указатель поворота на прицепе, левый
04016 Указатель поворота на прицепе, правый
04017 Дальний свет, левая сторона
04018 Дальний свет, правая сторона
04019 Дальний свет, клавишный выключатель
04020 Прерывистый свет фар, клавишный выключатель
04021 Дополнительный дальний свет, левая сторона
04022 Дополнительный дальний свет, правая сторона
04023 Дополнительный дальний свет на крыше, реле
04024 Задние противотуманные фары на тягаче
04025 Задние противотуманные фары на прицепе
04026 Противотуманные фары, правая сторон
04028 Контрольная лампа противотуманной фары,
04029 Дополнительная противотуманная фара, реле
04030 Фонари стояночного света на тягаче, правая сторона
04031 Фонари стояночного света на тягаче, левая сторона
04032 Фонари стояночного света, правая сторона5
04033 Фонари стояночного света, левая сторона
04034 Боковые габаритные фонари, правая сторона
04035 Боковые габаритные фонари, левая сторона
04036 Фонари стояночного света прицепа, правая сторона
04037 Фонари стояночного света прицепа, левая сторона
04038 Стояночный свет, реле
04039 Выключатель стояночного света
04040 Зимний режим, реле
04042 Проверка освещения
04043 Проверка освещения, блокировка
04044 Проверка освещения, разблокировка
04045 Система указателей поворота с обеих сторон,
04046 Идентификация калибровки системы установки угла фар
04100 Ближний зимний свет, правая сторона
04101 Ближний зимний свет, левая сторона
04102 Дальний зимний свет, правая сторона
04103 Дальний зимний свет, левая сторона
04104 Фонари заднего зимнего стояночного света, правая сторона
04105 Фонари заднего зимнего стояночного света, левая сторона
04109 Выключатель маскировочной фары
04113 Стояночный свет, правая сторона, реле
04200 Внутреннее освещение и освещение подножки, правая сторона
04201 Внутреннее освещение и освещение подножки, левая сторона
04300 Жидкость стеклоомывателя, датчик уровня
04301 Жидкость стеклоомывателя, насос
04302 Стеклоочиститель, выключатель прерывистого режима
04303 Стеклоочиститель, задающий генератор
04304 Стеклоомыватель, клавишный переключатель
04305 Стеклоочиститель, сигнал датчика наличия дождя
04306 Стеклоомыватель фар, датчик уровня жидкости
04307 Стеклоомыватель фар, насос
04308 Двигатель стеклоочистителя, обороты
04309 Двигатель стеклоочистителя, скорость вращения
04310 Реле стеклоочистителя
04311 Концевой выключатель стеклоочистителя
04312 Выключатель стеклоочистителя
04400 Централизованная система смазки, количество смазки в системе
04401 Централизованная система смазки, двигатель
04402 Централизованная система смазки, датчик насоса
04403 Централизованная система смазки, переключатель
04500 Гидравлическая рулевая система, уровень масла в 1 контуре
04523 Гидравлическая рулевая система, давление масла в 1 контуре
04524 Гидравлическая рулевая система, давление масла в 2 контуре
04600 Контакт двери, правый
04601 Контакт двери, левый
04800 Ответная сигнализация
05001 Лампа индикации неисправностей в панели приборов
05600 Фиксация кабины
05700 Заданное положение ACC (система регулирования скорости движения с автоматическим поддержанием безопасной дистанции)
06000 Тахограф TCO
06001 ACC (система регулирования скорости движения с автоматическим поддержанием безопасной дистанции), отказ при приёме или при передаче сообщений
06002 Дата и время, отказ при приёме или при передаче сообщений
06003 Управление скоростью автомобиля, отказ при приёме или при передаче сообщений
06004 Панель приборов, отказ при приёме или при передаче сообщений
06005 Сообщение EBS системы EBS (тормозная система с электронным управлением), отказ при приёме или при передаче сообщений
06006 Сообщение ECAS1 системы ECAS (пневматическая подвеска с электронным управлением), отказ при приёме или при передаче сообщений
06008 Сообщение EEC (электронный контроллер двигателя) системы FFR (автомобильный компьютер), отказ при приёме или при передаче сообщений
06009 Сообщение ERC_RE вспомогательного тормоза-замедлителя, отказ при приёме или при передаче сообщений
06010 Сообщение ERC_RD основного тормоза-замедлителя, отказ при приёме или при передаче сообщений
06011 Давление масла в двигателе, отказ при приёме или при передаче сообщений
06012 Температура охлаждающей жидкости, отказ при приёме или при передаче сообщений
06013 Параметры окружающей среды, отказ при приёме или при передаче сообщений
06016 Сообщение EBS системы EBS (тормозная система с электронным управлением), отказ при приёме или при передаче сообщений
06017 Сообщение EBS4 системы EBS (тормозная система с электронным управлением), отказ при приёме или при передаче сообщений
06018 Сигнал частоты вращения вала двигателя, отказ при приёме или при передаче сообщений4 Индикация отсутствует, не влияет на пригодность к эксплуатации
06020 Сообщение ETC системы FFR, отказ при приёме или при передаче сообщений
06021 Сообщение ETC3 системы FFR, отказ при приёме или при передаче сообщений
06022 Сигнал о расходе топлива с момента последнего сброса, отказ при приёме или при передаче сообщений
06023 Сигнал о расходе топлива в литрах в час, отказ при приёме или при передаче сообщений
06024 Информация о давлении нагнетаемого воздуха, отказ при приёме или при передаче сообщений
06025 Сообщение TC_FT системы FFR с автоматической коробкой передач, отказ при приёме или при передаче сообщений
06026 Сообщение ACC о индикации сигнала ACC, отказ при приёме или при передаче сообщений
06027 Сигнал Aux_stat_ZBR_1 не передаётся по каналу данных T-CAN как 1 сообщение, отказ при приёме или при передаче сообщений
06028 Сигнал Aux_stat_ZBR_1 не передаётся по каналу данных I-CAN как 1 сообщение, отказ при приёме или при передаче сообщений 4 Индикация отсутствует, не влияет на пригодность к эксплуатации
06029 Сигнал в канале данных I-CAN указателя уровня в бачке жидкости стеклоомывателя, отказ при приёме или при передаче сообщений
06030 Сообщение моторного тормоза ERC1_RX от FFR, отказ при приёме или при передаче сообщений
06032 Сигнал Aux_stat_ZBR_2 не передаётся по каналу данных I-CAN как 2 сообщение, отказ при приёме или при передаче сообщений
06033 Сигнал Aux_stat_ZBR_3 не передаётся по каналу данных I-CAN как 3 сообщение, отказ при приёме или при передаче сообщений
06034 Резервный сигнал Aux_stat_ZBR_4 не передаётся по каналу данных I-CAN как 4 сообщение, отказ при приёме или при передаче сообщений
06035 Сигнал "Питание автомобиля" в канале данных CAN, напряжение на клемме 30 и 15 от EDC через FFR, отказ при приёме или при передаче сообщений
06036 Сигнал о уровне жидкости во вспомогательном тормозе-замедлителе, отказ о приёме или при передаче сообщений
06037 Сигнал о уровне жидкости в основном тормозе-замедлителе,
06038 Сообщение EEC  электронной системы управления двигателем,неверный
06039 Сигнал о уровне жидкости в коробке передач, отказ при приёме или при передаче сообщений
06040 Сигнал о нагрузке на задний мост (система EBS), отказ при приёме или при передаче сообщений
06041 Сигнал о загрузке автомобиля (система ECAS), отказ при приёме или при передаче сообщений 4 Индикация отсутствует, не влияет на пригодность к эксплуатации
06042 Сигнал о конфигурации двигателя, отказ при приёме или при передаче сообщений
06043 Сообщение "SPN Response (запрос данных MAN)" по каналу данных I-CAN, отказ при приёме или при передаче сообщений
06044 Сообщение "SPN Response (запрос данных MAN)" по каналу данных I-CAN, отказ при приёме или при передаче сообщений
06045 Сообщение ECAM по каналу данных T-CAN, сигнал оставшегося давления, отказ при приёме или при передаче сообщений
06046 Сообщение от системы WSK (гидротрансформаторное сцепление), отказ при приёме или при передаче сообщений
06047 Сообщение VDC не принято из за неисправности канала данных T-CAN, отказ при приёме или при передаче сообщений
06048 Сообщение ETC по каналу данных I-CAN, отказ при приёме или при передаче сообщений
06050 Сообщение DM от ZBR по каналу данных I-CAN, отказ при приёме или при передаче сообщений
06051 Сообщение DM памяти неисправностей и памяти OBDU (прибор бортовой диагностики), отказ при приёме или при передаче сообщений
06052 Сообщение о номере шасси по каналу данных I-CAN, отказ при приёме или при передаче сообщений
06053 Сообщение от KSM (устройство управления для внешнего обмена данными) по каналу данных T-CAN, отказ при приёме или при передаче сообщений
06054 Сообщение ECAS ASС_А (пневматическая подвеска с электронным управлением), отказ при приёме или при передаче сообщений
06055 Сообщение ECAS ASС_B (пневматическая подвеска с электронным управлением), отказ при приёме или при передаче сообщений
06056 Сообщение ECAS ASС_B (пневматическая подвеска с электронным управлением), отказ при приёме или при передаче сообщений
06057 Сообщение о номере шасси по каналу данных I-CAN, отказ при приёме или при передаче сообщений
06058 Сигнал Aux_Stat Inst по каналу данных I-CAN, в канале данных отсутствуют сообщения о переключении, отказ при приёме или при передаче сообщений
06059 Сообщение ESP, отказ при приёме или при передаче сообщений
06060 Сообщение ECAS ASС3 (пневматическая подвеска с электронным управлением), отказ при приёме или при передаче сообщений 4 Индикация отсутствует, не влияет на пригодность к эксплуатации 8 Сигнал неверный
06061 Сообщение о массе автомобиля от системы ECAS(пневматическая подвеска с электронным управлением), отказ при приёме или при передаче сообщений
06062 Сообщение о массе автомобиля от системы EBS (тормозная система с электронным управлением), отказ при приёме или при передаче сообщений
06202 Сообщение Aux_stat_ZBR по каналу данных I-CAN (резерв изготовителя для ZBR или ZBR)
06203 Сообщение Aux_stat_ZBR по каналу данных I-CAN (резерв изготовителя для ZBR или ZBR)
06204 Модифицированное сообщение ETC по каналу данных I-CAN(резерв изготовителя для ZBR или ZBRO)
06205 Сообщение от приборной панели по каналу данных I-CAN (резерв изготовителя для ZBR или ZBRO)
06206 Сообщение ECAM по каналу данных T-CAN (резерв изготовителя для ZBR или ZBRO)
06207 Сообщение ECAM по каналу данных I-CAN (резерв изготовителя для ZBR или ZBRO)
06208 Сообщение DM ZBR (резерв изготовителя для ZBR или ZBRO)
06209 Сообщение DM OBDU по каналу данных I-CAN (резерв изготовителя для ZBR или ZBRO
06250 Буфер сообщений канала данных CAN отсутствует (резерв изготовителя для ZBR или ZBRO)
06251 Сообщения в канале данных CAN не обрабатываются (резерв изготовителя для ZBR или ZBRO)
06280 Ошибка проверки ПЗУ (код программы) (резерв изготовителя для ZBR или ZBRO)
06281 Ошибка проверки ПЗУ (параметр EOL (заводское программирование)
06302 К-кабель для KWP 2000 (протокол для диагностики при помощи ПК), последовательная связь
06304 Сигнал о временном сбое канала данных T-CAN, последовательная связь
06305 Сигнал о временном сбое канала данных I-CAN, последовательная связь
08010 Сообщение о падении давления ниже допустимого уровня в ECAM (пневматическая подвеска с электронным управлением)
08104 Остаточное давление в 5 контуре (входной контур) в системе ECAM (пневматическая подвеска с электронным управлением)





MAN TGA описание предохранителей и реле в центральном распределительном устройстве

MAN TGA назначение контакта штекера ZE в центральном распределительном устройстве центрального бортового компьютера МАН ТГА

MAN TGA назначение контактов штекера ZE в центральном распределительном устройстве центрального бортового компьютера МАН ТГА.

MAN TGA назначение разъемов (обозначение контактов) на задней стороне блока предохранителей (центрального распределительного устройства) и схема внутренней коммутации,


MAN TGA ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ,ОПИСАНИЕ И НАЗНАЧЕНИЕ КОНТАКТОВ МОДУЛЯ FFR.


MAN TGA Органы управления и приборная панель


БОРТОВОЙ КОМПЬЮТЕР MAN TGA КАК ЧИТАТЬ ОШИБКИ Левой клавишей, нажимая её и удерживая больше трех секунд откроется меню бортового компьютера, последующим кратковременным нажатием выбираем необходимый раздел,после жмем правую кнопку и выбираем в разделе необходимую страницу и так далее.


MAN TG-A TG-L КОДЫ ОШИБОК FFR НА РУССКОМ


MAN TG-A КОДЫ ОШИБОК ZBR 2 НА РУССКОМ ЯЗЫКЕ

MAN TGA диагностические коды AS-TRONIK


ОШИБКИ FMI MAN TGA


Распиновка блока управления мотором (ЭБУ) MAN TGA,TGX Bosch №0281020067



колодка диагностическая (разъем диагностики) распиновка MAN TGA 4 pin диагностическая К линия,9 pin Масса, то есть минус,10 pin Плюс +,11 pin тоже Плюс +


MAN TGA УСТРОЙСТВО ЭЛЕКТРОННОЙ ПРОТИВОУГОННОЙ БЛОКИРОВКИ.


MAN TGA УСТРОЙСТВО ПЕДАЛИ ГАЗА


MAN TGA ЭЛЕКТРОСХЕМА КОММУТАТОРА (ПЕРЕКЛЮЧЕНИЯ) КОРОБКИ ПЕРЕДАЧ


MAN TGA ОПИСАНИЕ РАБОТЫ ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ EBS (ТОРМОЗАМИ),РАСПИНОВКА (НАЗНАЧЕНИЕ) КОНТАКТОВ НА БЛОКЕ


MAN TGA СОВМЕСТИМОСТЬ РОЗЕТОК ABS,EBS (ТОРМОЗОВ) НА ПРИЦЕПЫ


MAN TGA пневматическая схема тягача


MAN TGA устройство и принцип работы гидромуфты привода вентилятора,диагностика неисправности


MAN TGA описание работы,характеристика и распиновка датчика частоты вращения


Структура центрального бортового компьютера ZBR 2 MAN TGA



MAN TGA описание работы коробки передач AS-Tronic

Основные причины неисправностей и профилактика коробок передач ZF-AS Tronic


Схема подключения к CAN шине MAN TGA/TGX/TGS 2005

вопрос
EDC 03779-10 и EDC 03778-10 машина не едет

ответ
Я так понимаю ошибка по EDC? Если так, то у двигателя проблемы по топливной системе Common Rail, в частности происходит утечка топлива с высоконапорной части системы в обратку, если судить по ошибке. (BOSCH (БОШ-Трак сервис))

Происходит падение давления топлива в магистрали высокого давления через обратный клапан рампы или через какую-то форсунку в обратную магистраль. Двигатель долго заводится?
Вообще по Common Rail при возникновении ошибок по давлению топлива без диагностики никак не обойтись, подручные средства мало помогают, уж очень чувствительная система... Вероятнее всего, вам придется снимать форсунки и проверять их, а там и дальнейшие размышления... Удачи! (BOSCH (БОШ-Трак сервис))

вопрос
Доброго времени суток!TGX-18.440, высветился ряд активных ошибок 04001-04 и 03500-00. В чем неисправность? За ранее Благодарен!!!

ответ
03500.....ZBR2........Brake (ABS/ASR/ EBS)
03500-00 - этот код означает, что появилась ошибка в тормозной системе, он должен идти в совокупности с какой-то другой ошибкой.
04001.....ZBR2........Headlight low beam, left (проблема в левой фаре ближнего света)
04001.....ZBRO.......Low beam left (смотри ближний свет в левой фаре)
(-04) - точно сказать не могу, но думаю, что это короткое замыкание...
Категория: Информация для ремонта | Добавил: b8229
Просмотров: 5097 | Загрузок: 0 | Рейтинг: 5.0/1
Всего комментариев: 0
Добавлять комментарии могут только зарегистрированные пользователи.
[ Регистрация | Вход ]
