GEHL Crawler Excavator GE802 элементы управления, индикации и предохранителей.
GEHL Crawler Excavator GE802 -управление, индикация и предохранители.
GE802 Crawler экскаватор - описание элементов управления, приборной панели и предохранителей на русском языке.

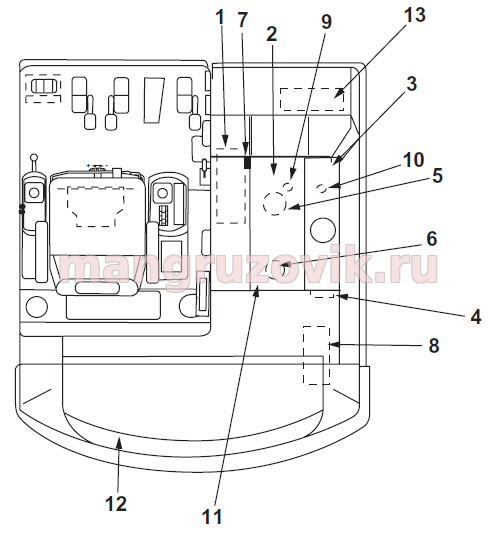

Описание кабины экскаватора GEHL GE802

1. Топливный фильтр
2. дак для гидравлической жидкости
3. Гидравлические клапаны
4. Дизельный насос (опция)
5. Гидравлический масляный бачок
6. Гидравлический масляный фильтр
7. Манометр для гидравлического масла
8. Аккумулятор
9. Слив гидравлического резервуара
10. Слив топливного бака
11. Топливный бак
12. Капот двигателя
13. Огнетушитель в ящике для инструментов

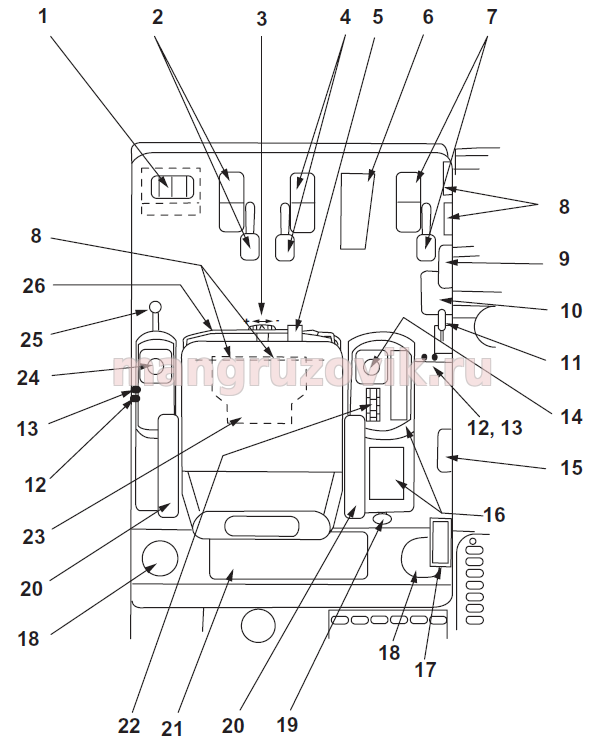

Описание рычагов педалей и переключателей экскаватора GEHL GE802

2. Левый рычаг перемещения с педалью
3. Рычаг регулировки подвески сиденья
4. Рычаг правой руки с педалью
5. Рычаг регулировки положения сиденья
6. Подставка для ног
7. Рычаг управления лезвием бульдозера с педалью
8. Управление вентиляцией
9. Лампа кабины
10. омыватель лобового стекла
11. Рычаг дроссельной заслонки
12. Рычаг защелки крышки гидравлического клапана
13. Рычаг фиксатора крышки двигателя
14. Рычаг правой руки для стрелы, ковша
15. Пепельница
16. Консольные элементы управления (см. ниже)
17. Радио
18. Стереодинамик
19. замок зажигания
20. Подлокотник
21. бардачок
22. Панель предохранителей (см. ниже)
23. отопитель
24. Рычаг управления левой рукой для поворота / поворота Ручка ковша; Кнопка управления поворотом стрелы, когда
используется с педалью вспомогательной гидравлики (№ 1)
25. Рычаг подлокотника (для откидывания подлокотника, который отключает гидравлическое управление)
26. Рычаг регулировки сиденья и консоли

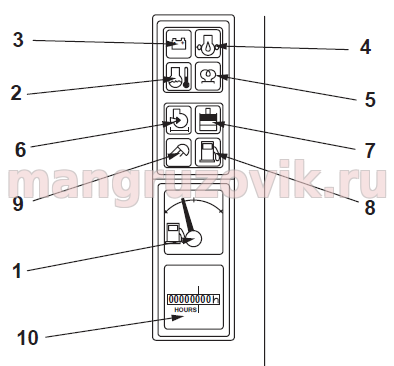

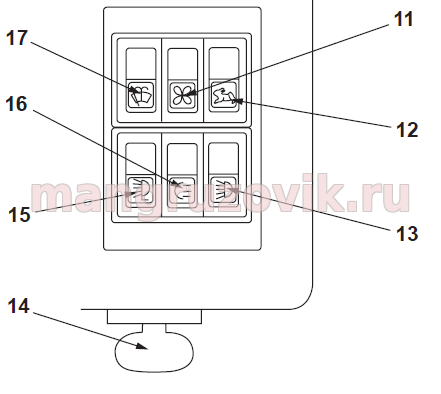

Описание приборов и индикаторов экскаватора GEHL GE802
1. Индикатор уровня топлива
2. Индикатор температуры охлаждающей жидкости
3. Индикатор напряжения батареи
4. Индикатор давления моторного масла
5. Индикатор свечи накаливания
6. Индикатор воздушного фильтра двигателя
7. Индикатор уровня гидравлического масла
8. Индикатор низкого топлива
9. Индикатор работы Lights ON
10. Счетчик часов
11. Контроль нагревателя
12. 2-скоростной переключатель перемещения
13. выключатель подсветки для передней панели
14. Переключатель ключа зажигания
15. Световой выключатель освещения стрелы
16. Световой выключатель-задний рабочий свет (опция)

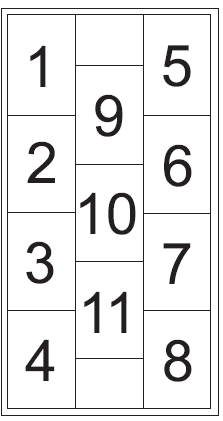

Предохранители экскаватора GEHL GE802

1. Быстрая скорость (переключатель наклона и рычаг привода) (7,5 А)
2. Стеклоочиститель и омыватель ветрового стекла (7,5 А)
3. Выключить двигатель (остановить соленоид) (3,0 А)
4. Освещение переключателя, панель приборов и освещение (7,5 А)
5. Передние рабочие огни (15 ампер)
6. Отопление, сигнал (15 ампер)
7. Безопасность (поворот) Свет, свободный (10 А)
8. Освещение кабины, прикуриватель, радио (дополнительно) (10 ампер)
9. Генератор, стартер (10 ампер)
10. Топливный насос, свободный (15 ампер)
11. Переключающий клапан, предохранительный электромагнитный клапан (10 ампер)

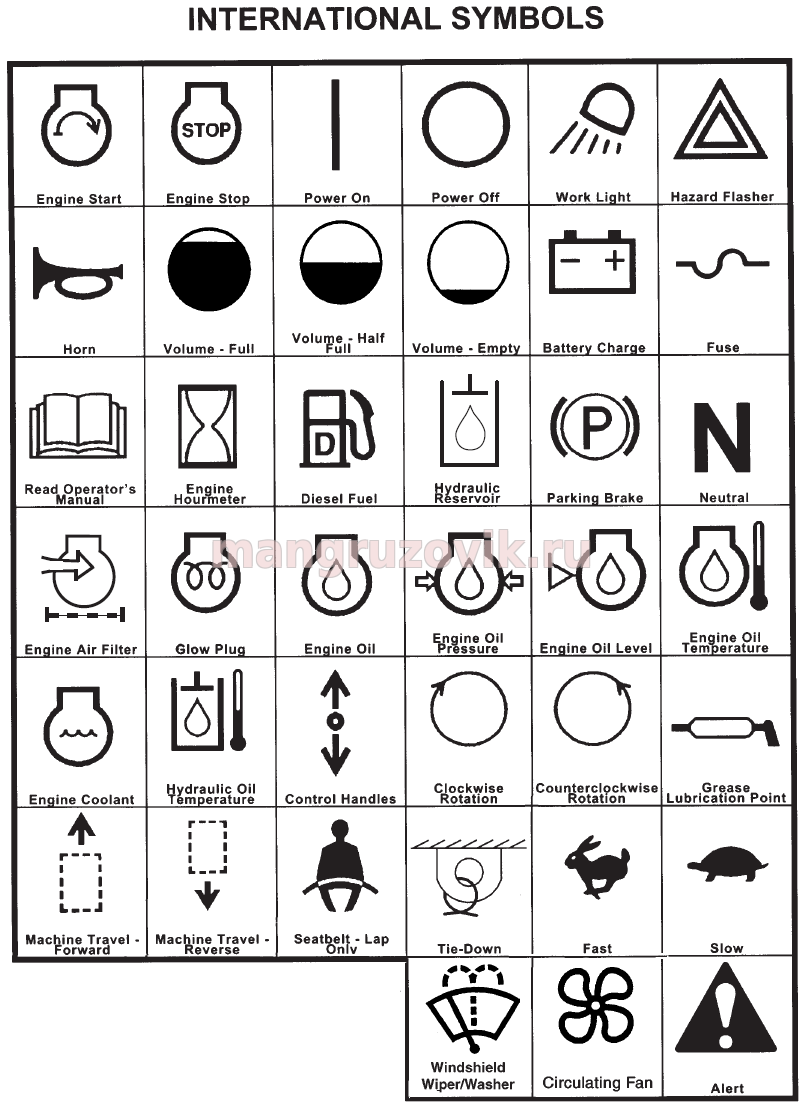

Символы индикации
