Beifang Benchi электрическая схема
Beifang Benchi электрическая схема



BEI FANG BENCHI

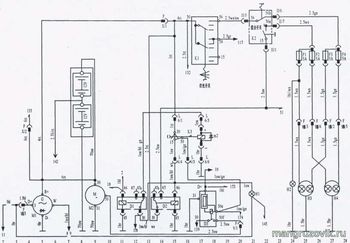

 Электрическая схема стартера и системы питания
М1 – 3-х фазный генератор переменного тока.
М2 - стартер.
N1, N- аккумуляторная батарея.
D1 - замок зажигания контакт D рулевого колеса + реле.
D2 - замок зажигания 15 рулевого колеса, реле.
D3 - защитное реле стартера.
К1 – главный выключатель света.
К2 - комбинированный выключатель.
К3 - выключатель стартера и замок зажигания на рулевом колесе.
H1 - индикатор зарядка.
H2 - индикатор дальнего света.
H3 - левая передняя фара.
H4 - правая передняя фара.
F1 - левая передняя фара дальнего света предохранитель 5А и индикатор.
F2 - предохранитель 5А правой передней фары дальнего света.
F3 - предохранитель 5А левой передней фары ближнего света.
F4 - предохранитель правой передней фары ближнего света.

Для увеличения схемы нажмите на изображение

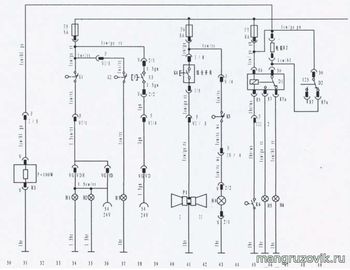

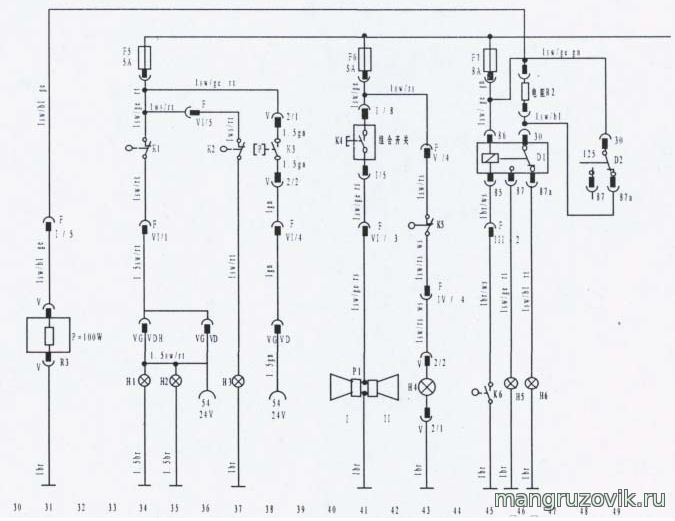

R1-печка.
R2- понижающий сопротивление оборотов высоких и низких скоростей печки.
К1- выключатель стопов.
К2- выключатель заднего хода.
К4- кнопка сигнала комбинированного выключателя.
К5- выключатель нейтралки.
К6-выключатель низких и высоких скоростей.
Н1-левый стоп - лампа.
Н2- правый стоп лампа.
H3- лампа заднего хода.
Н4- индикатор выключателя нейтралки.
Н5 –индикатор низкой скорости.
Н6- индикатор высокой скорости.
D1 – реле переключения низких и высоких скоростей.
D2 - реле переключения  низких и высоких скоростей.
F5 – предохранитель А5 тормозной лампы и заднего хода.
F6 –индикатор сигнала и нейтралки.предохранителя 5А
F7- предохранитель 8А высокой и низкой скорости и печки.

Для увеличения схемы нажмите на изображение

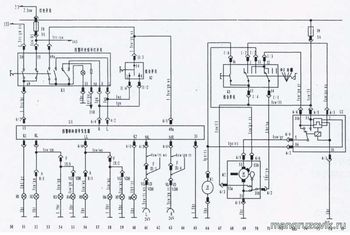

U1- интегральное реле сигнала поворота.
U2- интегральное реле импульсного сигнала щетка стеклоочистителя.
М1- электрический двигатель омывательного насоса.
М2- электродвигатель стеклоочистителя .
К1- выключатель мигающего сигнала контроля.
К2- на комбинированном выключателе, переключатель поворота влево,вправо.
К3- на комбинированном выключателе , переключатель управления стеклоочистителя.
F8-предохранитель 8А системы контроля мигающей лампочки.
F9- предохранитель 5А система управления щёток.
Н1- индикатор поворотного сигнала тягача.
Н2- правая боковая поворотная лампа.
Н3- правая передняя поворотная лампа.
Н4- правая задняя поворотная лампа.
Н5- левая боковая лампа.
Н6- левая передняя поворотная лампа.
Н7- левая задняя поворотная лампа.
Н8- индикатор поворотного сигнала прицепа.

Для увеличения схемы нажмите на изображение

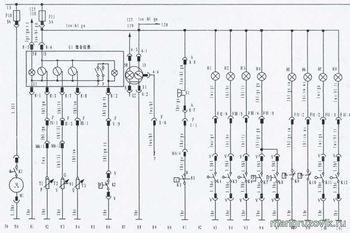

М1- генератор
G1- комбинированный прибор.
G2- тахометр.
S1- звуковой сигнал.
Т1- звуковой сигнал.
Т2- датчик давления масла.
Т2- датчик температуры воды
Т3- датчик количества топлива
Н1-индикатор блокировки дифференциала переднего моста
Н2 -индикатор блокировки дифференциала первого заднего моста.
Н3- индикатор блокировки дифференциала второго заднего моста.
Н4- индикатор коробки раздатки
Н5- индикатор управления кузова- самосвала.
Н6- индикатор ручного тормоза.
Н7- индикатор передней продольной блокировки дифференциала.
Н8- индикатор передней продольной блокировки дифференциала.
К2- выключатель третей тормозной обратной .
К3- выключатель контроля температуры воды.
К4- выключатель блокировки дифференциала.
К5- выключатель блокировки дифференциала первого моста.
К6- выключатель блокировки дифференциала второго моста.
К7- выключатель управления гидроусилителя Ι
К8- выключатель управления гидроусилителя Ι Ι
К9- выключатель управления кузова- самосвала.
К10- выключатель управления ручного тормоза.
К11- выключатель блокировки переднего продольного дифференциала
К12- выключатель блокировки заднего продольного дифференциала
F11- предохранитель 5А всех выключателей управления и приборов

Для увеличения схемы нажмите на изображение

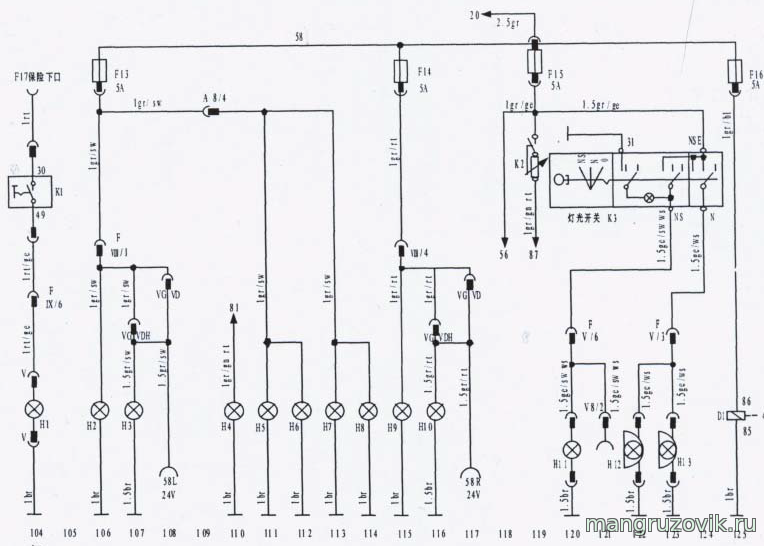

К1-выключатель задней рабочей лампы (автом. категории S)
К2-выключатель регулировки освещения приборов.
D1- реле инверсии света.
Н1- задняя рабочая лампа ( автом. категории S)
H2- левая боковая стояночная лампа
H3- левая задняя лампа.
H4- индикатор
H5- левая лампа габарита высоты.
H6- правая лампа габарита высоты.
H7- левая лампа габаритная.
Н8- правая лампа габаритная.
Н9- правая боковая стояночная лампа .
Н10- правая задняя лампа.
Н11- задняя противотуманная фара.
Н12- левая противотуманная фара.
Н13- правая противотуманная фара.
F13- предохранитель 5А левого ночного движения.
F14- предохранитель 5А правой стояночной лампы.
F15- предохранитель 5А противотуманной фары и регулятор освещения приборов.
F16- предохранитель 5А реле инверсии света.

Для увеличения схемы нажмите на изображение

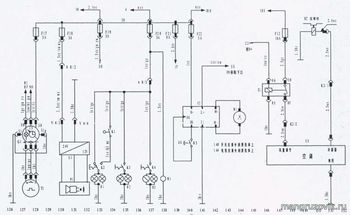

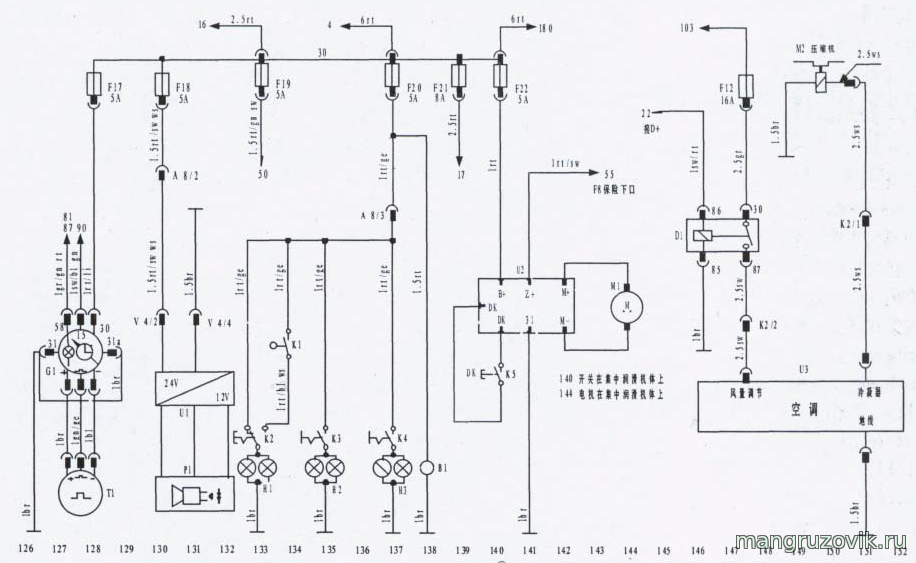

G1- cпидометр.
T1- датчик спидометр.
U1- преобразователь напряжения 24\12 вольт
P1- магнитола
M1- электрический двигатель централизованной смазки
M2-воздушный компрессор (опционно)
D1-реле кондиционера (опционно)
К2-выключатель кабинного освещения
К3- выключатель лампы для чтения
К4- выключатель лампы для чтения
К5- выключатель управления централизованной смазки.
В1- розетка внешнего электрического питания (24V)
Н1- лампа освещения кабины
Н2- лампа для чтения
Н3- лампа для чтения
F17-предохранитель 5А источника питания спидометра
F18- предохранитель 5А источника питания магнитолы
F19- предохранитель 5А источника питания преобразователя
F20- предохранитель 5А освещения кабины
F21- предохранитель 8А реле блокировка пуска
F22- предохранитель 5А источника питания централизованной смазки
F12- предохранитель 16А источника питания кондиционера.

Для увеличения схемы нажмите на изображение

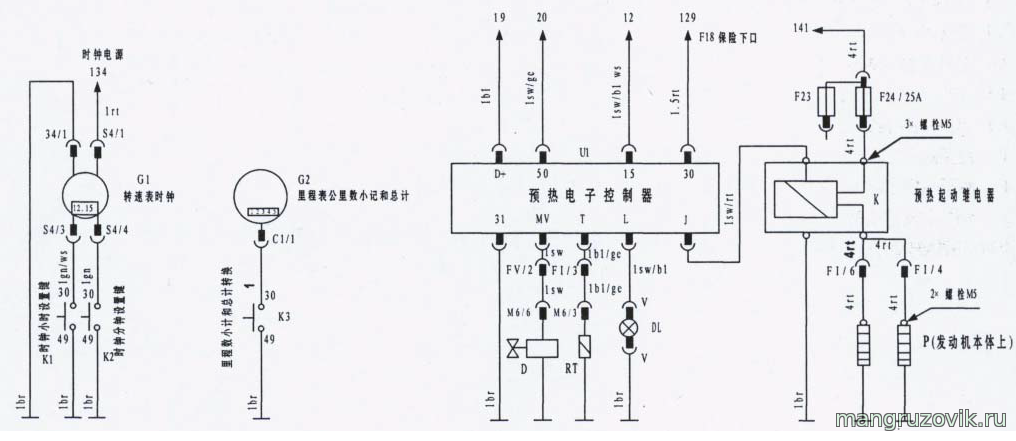

G1-часы и тахометр
G2- километраж на спидометре и суммарный счет
K1- кнопка установки часов
K2- кнопка установки минут
K3- инверсия километража спидометра (малый счет и сумма)
U1- электрический датчик предварительного нагрева
D- электро- магнитный клапан движения подачи топлива при пуске
DL-индикатор предварительного нагрева
RT- датчик управления предварительного нагрева
P- сопротивление левой нагревательной свечи
P- сопротивление правой нагревательной свечи
K- реле пуска предварительного нагрева
F24- предохранитель 25А пуска предварительного нагрева

Для увеличения схемы нажмите на изображение
