MAN TGA описание работы коробки передач AS-Tronic Коробка передач AS-Tronic
AS-Tronic это коробка передач с делителем.

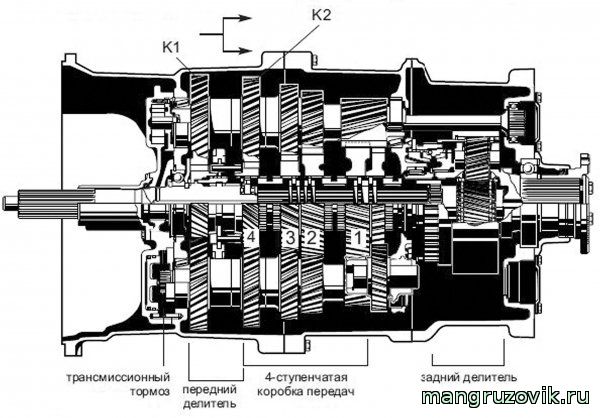

Коробка передачи AS-Tronic состоят из 4-скоростного блока при варианте исполнения 16 передач (16 AS 2601), или 3-скоростного блока при варианте исполнения 12 передач (12 AS 2301),а переднего делителя (GV) и подключенного заднего делителя (GP) в планетарном варианте.
Задний делитель
Задний делитель удваивает 4 ступени коробки передач переднего хода в варианте 16 передач до 8 или 3 ступени коробки передач переднего хода в варианте 12 передач до 6.
Задний делитель синхронизирован.
Передний делитель
При помощи переднего делителя количество переключений этих 8 или 6 ступеней можно удвоить еще раз.
Таким образом,в распоряжении водителя имеются в общей сложности 16 или 12 ступеней переднего хода и соответственно 2 ступени заднего хода.
Передний делител синхронизирован.
Коробка передач AS-Tronic изготовлена в исполнении с 2 промежуточными валами,а 4 (3)-скоростной блок коробки передач выполнен с кулачковым включением.
Синхронизация осуществляется через EDC (компьютер управления впрыском топлива) и трансмиссионный тормоз.
Передаваемая двигателем мощность равномерно распределяется через ведущий вал на оба промежуточных вала и возвращается в соответственно включенной через кулачки передаче на вторичный вал.
Отбор мощности происходит в медленном диапазоне коробки (например при коробке 16-передач на передачах 1-8) через задний делитель (GP),в быстром диапазоне коробки (например,при коробке 16-передач на передачах 9-16) непосредственно к фланцам ведомого вала.
Коробка передач AS-Tronic может быть оборудована встроенным тормозом-замедлителе\тормозом замедлителем.

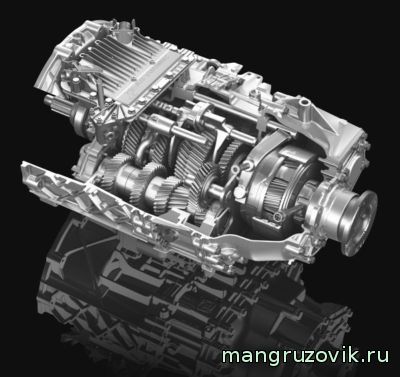

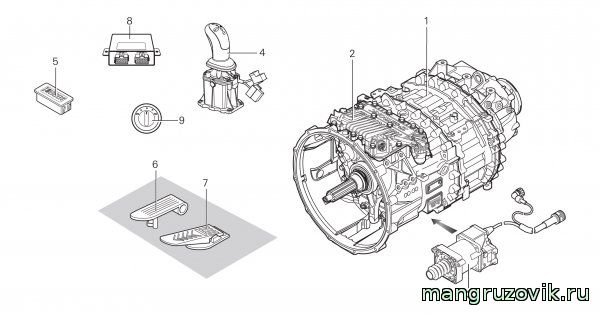

ZF-AS Tronic представляет собой трансмиссию с автоматическим переключением передач. Система коробок передач ZF-AS Tronic это комбинация электронно-пневматически переключающейся коробки передач с кулачковыми муфтами, оснащенная автоматическим сухим сцеплением. Система КП состоит из коробки передач (1) и компонентов, которые необходимы для автоматизации системы. Исполнительный механизм коробки передач (2) и исполнительный механизм сцепления (3) интегрированы в коробку передач. Дополнительно при монтаже в транспортное средство устанавливаются периферийные компоненты рычаг переключения передач (4), переключатель режима езды (9), дисплей, на котором отображаются все необходимые функции системы (нейтральное положение, переключение передач, перегрузка сцепления, диагностическая информация) (5), а также модуль расширения ZF (8). Условием для использования системы коробок передач ZF-AS Tronic является наличие электронного управления двигателем, а также шина коммуникации CAN.
Электронный блок управления
Электронный блок управления управляет и контролирует функции коробки передач AS-Tronic
. В блоке управления собираются различные параметры работы автомобиля,сцеплением и периферийными устройствами автомобиля.
Блок управления находится на картере коробки.Передача данных к другим системам осуществляется через шину данных CAN силовой штранг (T-CAN).
Блок управления запрограммирован по принципу EOL (Eyd Of Line).
Дополнительно к введенным параметрам производителя системы производитель автомобиля вводит по окончании производства дополнительные специфические параметры.
Введенные параметры могут быть проверены и в случае необходимости изменены при помощи диагностики.Автомобильный компьютер (A403) регистрирует входные сигналы от переключателя на рулевой колонке (A429) или переключателя диапазона (A434) и преобразовывает их в формат шины данных. Оттуда сигналы поступают по шине данных CAN (T- CAN) в центральный бортовой компьютер (A302), затем последний передает данные в блок управления. Вывод сигналов осуществляется с помощью T-CAN. Если возникают неисправности, то коды неисправностей, сохраненные в регистраторе неисправностей электронного блока управления, считываются через диагностический К- провод, подключаемый к диагностическому сканеру.
Модуль переключения,где установлен электронный блок управления,используется для переключения коробки передач и предназначен для быстрого выбора передачи, соответствующей требованиям текущей дорожной ситуации.
Электропневматическое управление модуля переключения передач осуществляется через пневматические вспомогательные магнитные клапаны,которые в свою очередь управляются от блока управления.
Фактическое состояние коробки передач определяется датчиками.Замер частоты вращения на входе коробки передач осуществляется через установленный в модуле переключения датчик частоты вращения.
Наряду с управлением коробкой передач модуль переключения так же осуществляет управление исполнительным элементом сцепления для включения сцепления. |
|
