Iveco электрическая схема подключения реле стеклоочестителя.
21.11.2017, 12:45

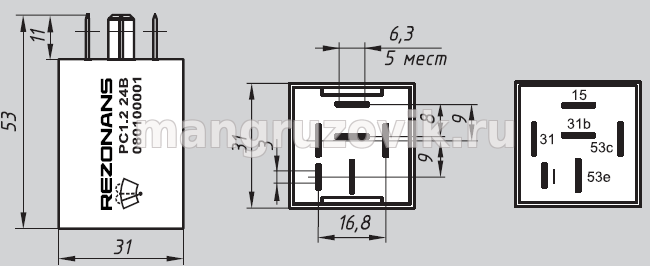

Iveco электрическая схема подключения реле стеклоочистителя. Является аналогом реле стеклоочистителя Iveco 500369986 (Iveco 4862208EC).

Реле стеклоочистителя РС1.2 -схема подключения к подрулевым переключателям, подключение к электро мотору дворников, подключение к моторчику омывателя.
Предназначено для управления электромеханическим очистителем ветрового стекла автомобиля.
В интегральном реле РС1.2 предусмотрены формирование паузы между взмахами щёток стеклоочистителя и функция
задержки отключения стеклоочистителя после отключения двигателя водяной помпы омывателя стекла.
Является аналогом реле стеклоочистителя Iveco 500369986 (Iveco 4862208EC).
Основные особенности
— работа совместно с омывателем стекла;
— защита от включения напряжения питания обратной полярностью;
— стандартный разъем для установки в коммутационный блок.

Электрическая схема подключения дворников Ивеко

режим работы

Прерывистый режим работы:
Стеклоочиститель работает на первой скорости с паузами между взмахами щёток. Длительность паузы 4,5 с.
— Режим работы с омывателем:
Стеклоочиститель отключается с задержкой после отключения двигателя помпы омывателя. Длительность задержки 4,5  (3–4 взмаха щеток стеклоочистителя).
