MAN TGA устройство электронной противоугонной блокировки.

MAN TGA устройство электронной противоугонной блокировки.

Как устроена противоугонная система с транспондерным элементом в ключе.
Основными компонентами электронной противоугонной блокировки (WSP) является ключ с транспондером,
катушка считывания и электронный дешифратор.
Катушка считывания передает модулирующую частоту,которая стимулирует интегрированный в ключе зажигания
 транспондер на ответную передачу катушке хранящегося в его памяти кода транспондера.
Катушка считывания передает этот сигнал дальше на управляющий процессор автомобиля,который проводит анализ
кода транспондера.Если считанный код транспондера совпадает с введенными ранее в управляющий процессор
автомобиля кодом,водитель может запустить двигатель автомобиля этим ключем.

При выполнении всех условий
для выключения противоугонной блокировки (доступ и образование пары) система управления впрыском топлива EDC
получает от управляющего процессора автомобиля (FFR) соответствующий сигнал
через шину данных CAN двигателя (M-CAN).

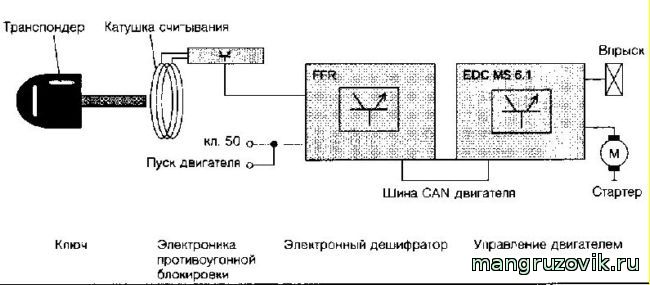

рисунок
Компоненты электронной противоугонной блокировки (WSP)

противоугонка ман тга

Транспондерный ключ.
Ключи новых поколений автомобилей имеют систему механической кодировки с 2500 вариантами.
Для авто, которые оборудованы электронной блокировкой,требуются ключи с встроенным транспондером.
Транспондер вмонтирован в ключ,чтоб при вводе в замок обеспечивалась связь с катушкой,которая находится
вокруг замка зажигания.
Для того чтобы передать на катушку считывания хранящуюся информацию катушка облучает транспондер
 в ключе модулированной частотой и тем самым запитывая энергией и сразу же считывая резонансный ответ,
иными словами ключ передает катушке код только по ее запросу,длина кода транспондера
составляет 64 бита,32 из которых являются полезными (рабочими).
Таким образом существуют 4,3 миллиарда различных вариантов кодов.

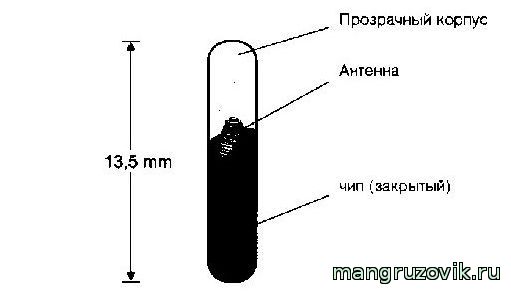

рисунок транспондера
транспондер ман тга


С форумов

ВОПРОС-

MAN TGA Закрывает двери самостоятельно

Может кто сталкивался, то стекла начал открывать сам, то двери запирает, то зеркала правит, подогрев зеркал не всегда работает, может это блок клавиш на двери хулиганет, но вообще двери закрывают от плохих людей!???!

ОТВЕТ-

дверной модуль возможно неисправен .проверяется заменой из другого авто или свой установить в другой автомобиль

ВОПРОС-

Он теперь и вовсе перестал что либо делать, двери не закрывает, зеркала не регулирует, подогрев не работает, если у кого есть рабочий то я бы купил по сходной цене.

ОТВЕТ-

У меня тоже так было когда своего купил, это блок комфорта я его разбирал там две платы и 15-30 мин. отмачивал в тех.спирте который влагу выгоняет, у меня все прошло. Это из-за того что туда поподает влага либо водой заливает, вобщем очень нежное.
