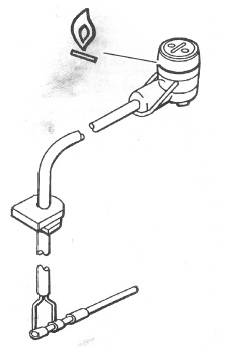

детектор
горения состоит из ПТК-резистора (ПТК=положительный температурный
коэффициент) с низким сопротивлением при низкой температуре (2,6-3,4 Ом
при +25С). После начала горения сопротивление ПТК-резистора возрастает
по мере его нагрева и детектор горения посылает соответствующий сигнал
в
блоке управления.
Детектор горения при помощи
блока управления выполняет следующие задачи-
-выключает запальную свечу после начала горения.
-если горение не началось. автоматически повторяет процедуру запуска отопителя.
-повторно
включает запальную свечу. если во время работы горение вдруг
прекратилось.Повторное включение осуществляется не позже 90 секунд.
Детектор горения является полностью электронным устройством и поэтому нечувствителен к отложениям продуктов сгорания.
Измерить сопротивление детектора горения. При температуре +25С его сопротивление должно быть 2,6-3,4 Ом. Разрешенный ток через детектор при измерении до 5 мА.
Если сопротивление неправильное, детектор горения подлежит замене.
Замена детектора горения
Если на детекторе есть отложения продуктов горения, их необходимо осторожно удалить. При этом установки нового детектора может не понадобится.
фото 1

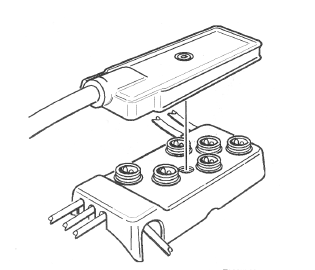

открыть соединительную коробку.
фото 2
отсоединить разъемы вентилятора камеры сгорания и детектора горения в соединительной коробке.
фото 3
снять вентилятор камеры сгорания.
фото 4

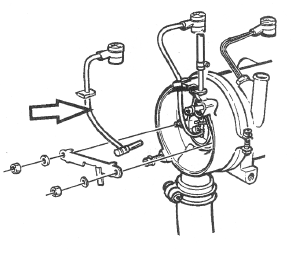

снять стяжку вокруг камер сгорания и детектор горения.
Внимание
Не снимать расположенную на стяжке изоляционную втулку крепления датчика горения.
фото 5
установить новый детектор горения и стяжку вокруг камеры сгорания.
Внимание
Не забыть изоляционную втулку во избежании короткого замыкания.
фото 6
Установить вентилятор камеры сгорания. Тщательно уплотнить силиконом вокруг мотора и трубы камеры сгорания.
фото 7
Присоединить разъемы вентилятора камеры сгорания и детектора горения в соединительной коробке.
фото 8
Закрыть соединительную коробку и завернуть винт крепления.
После замены детектора горения необходимо проверить и при необходимости отрегулировать содержание СО в продуктах сгорания в соответствии с инструкцией.
