TATA LP/LPT 613 EURO-II электрическая схема.
TATA LP/LPT 613 EURO-II электрическая схема.

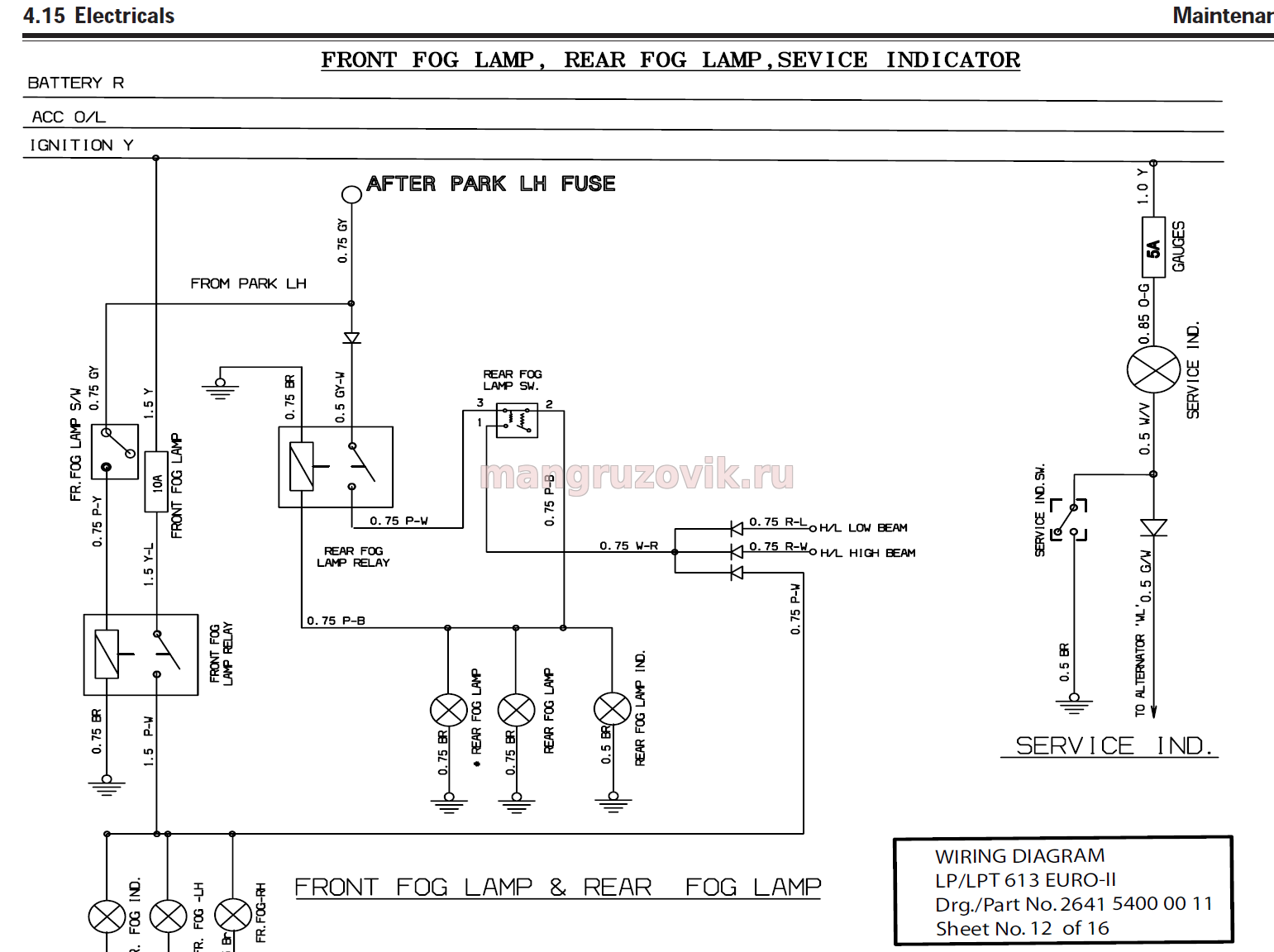

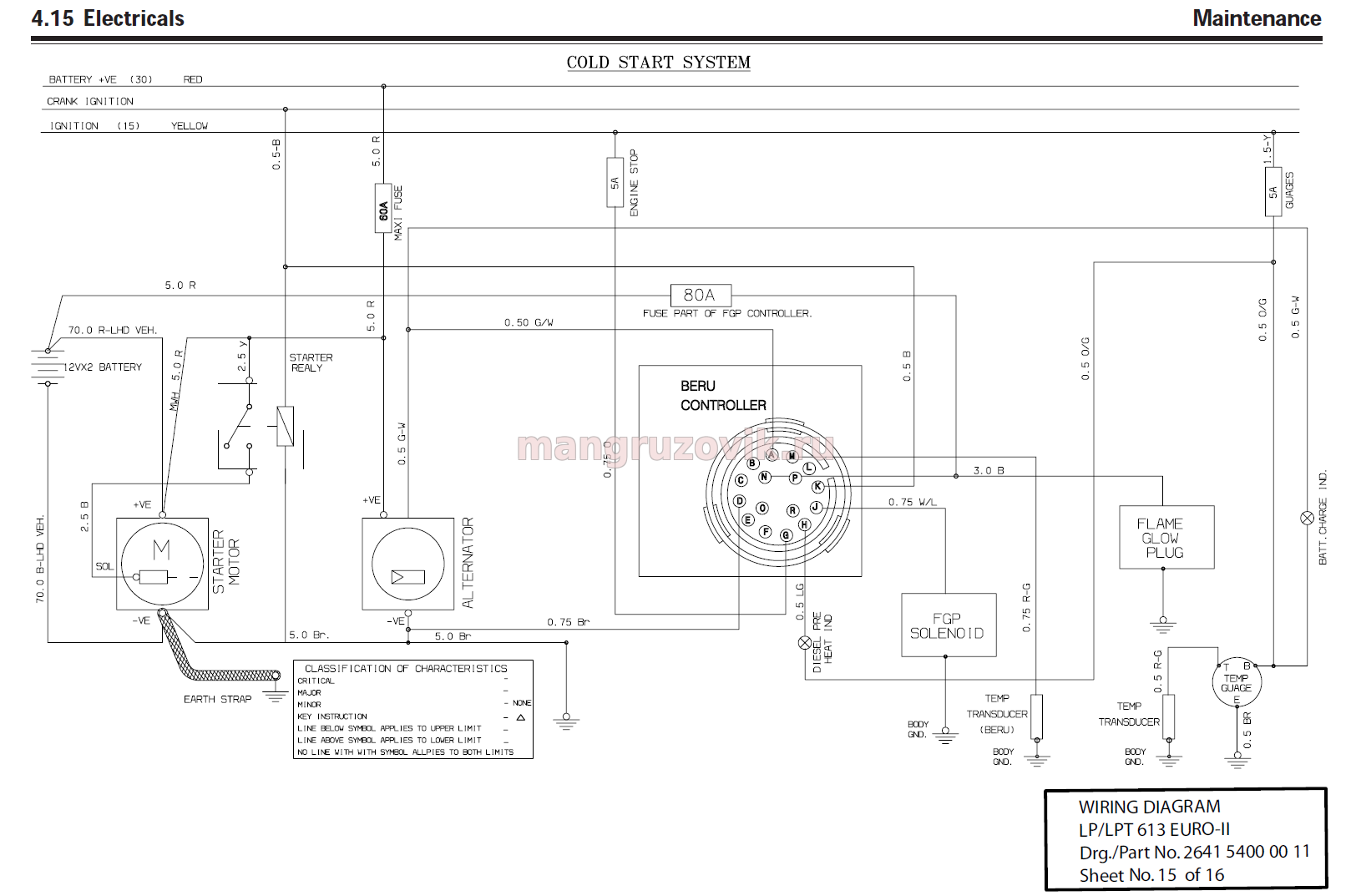

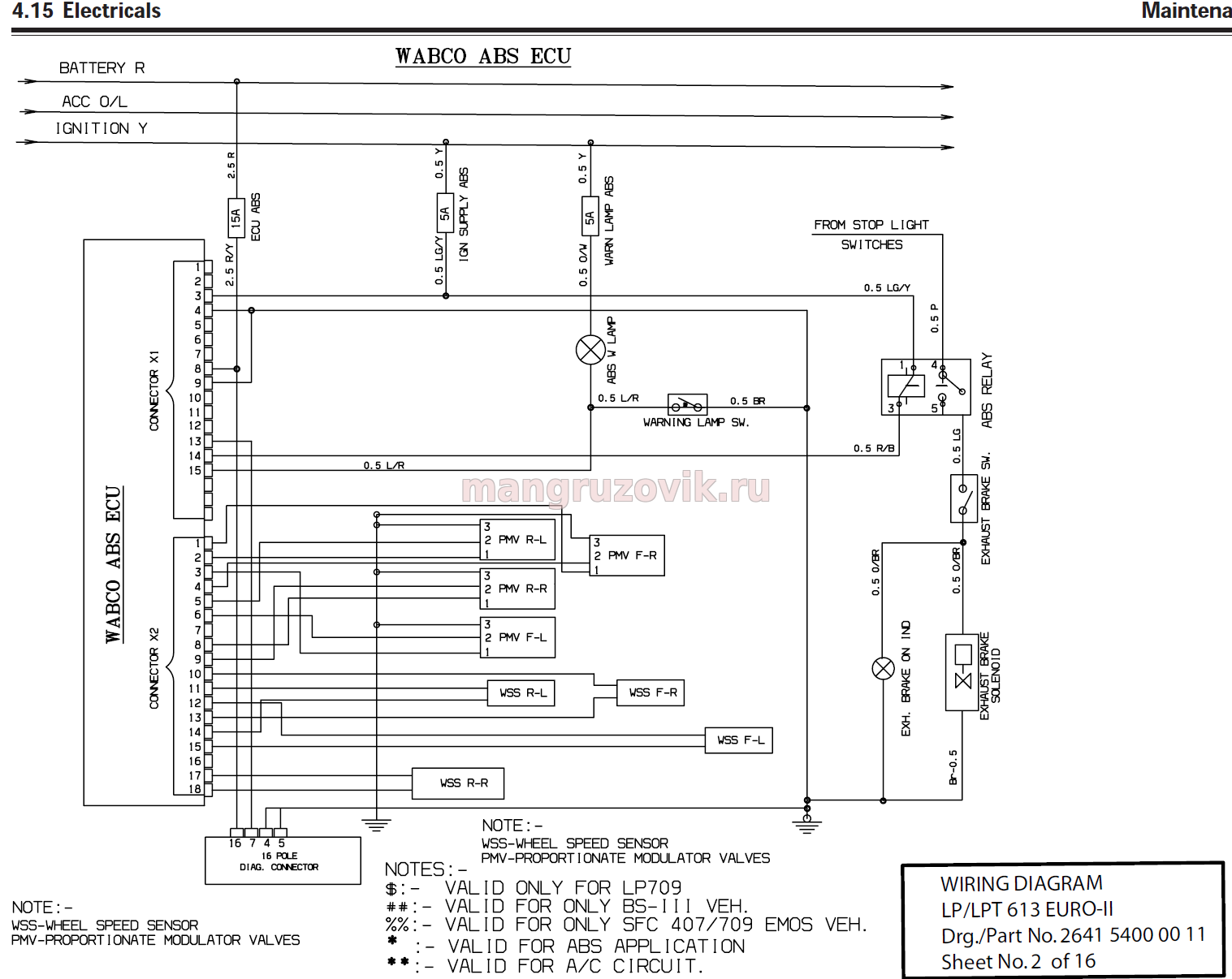

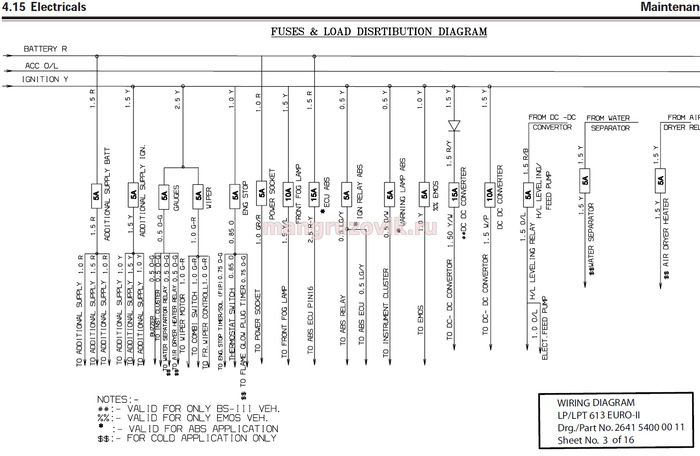

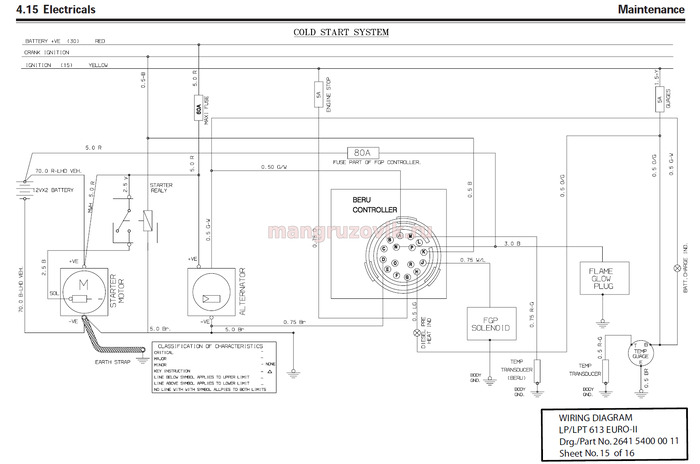

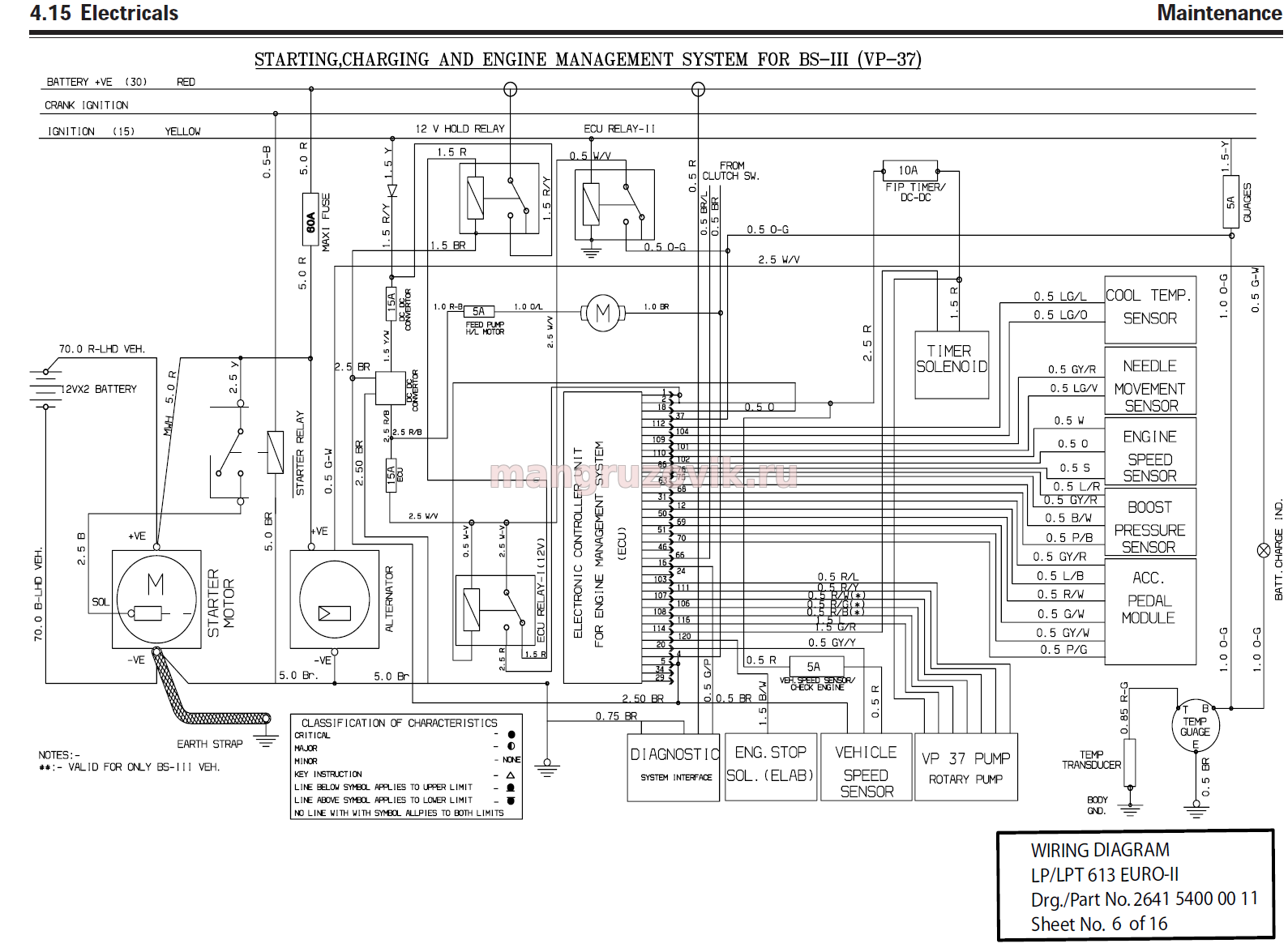

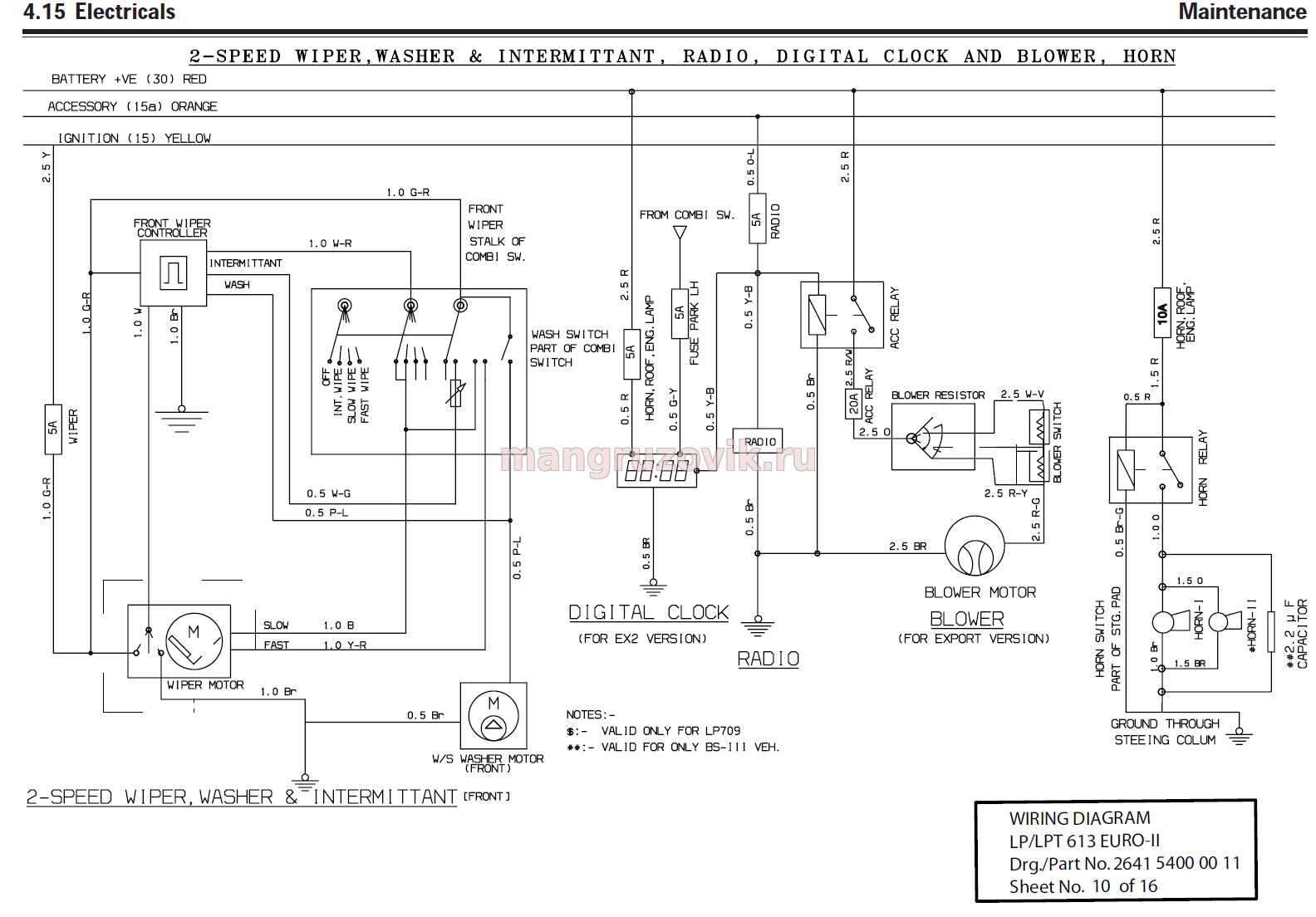

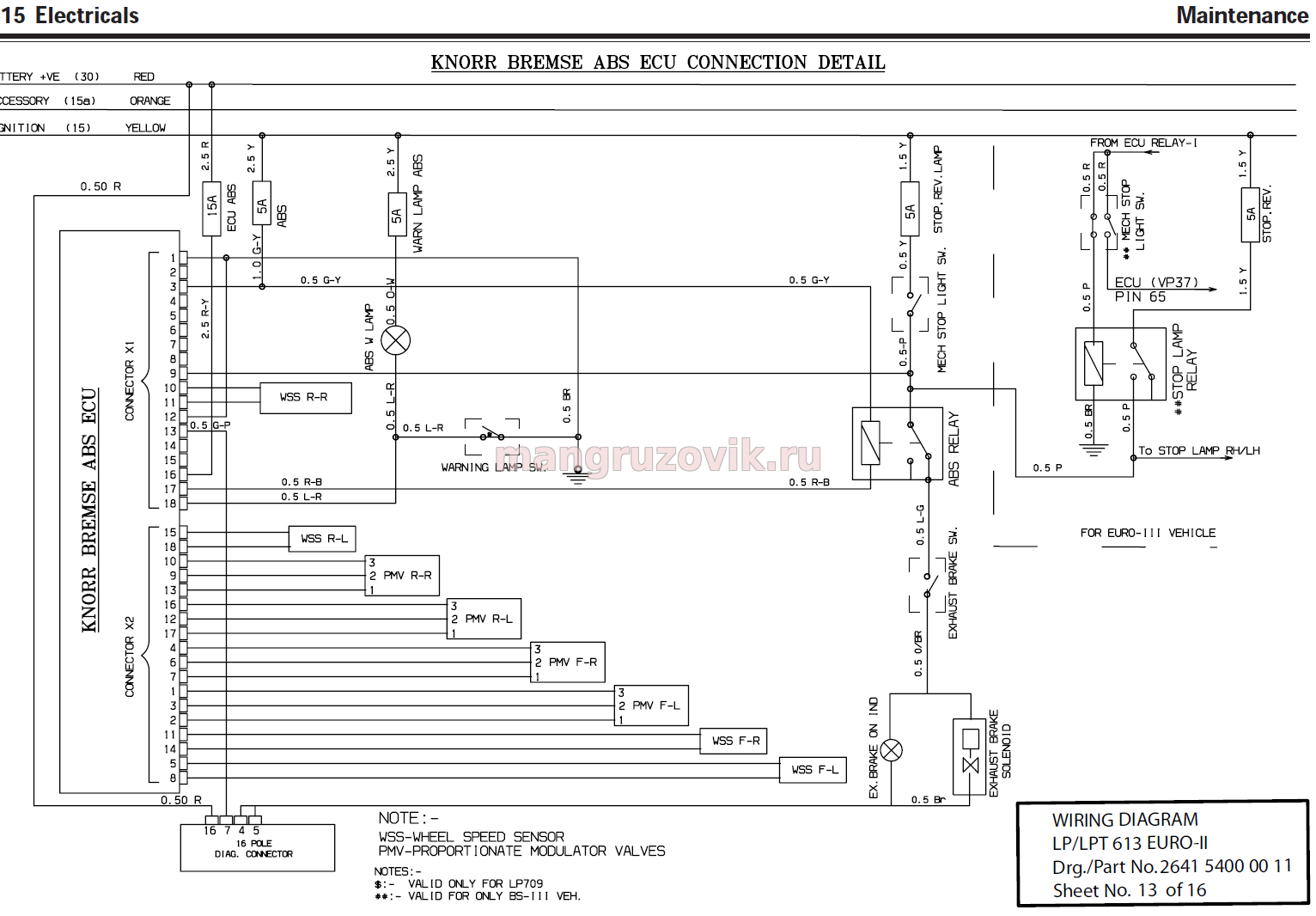

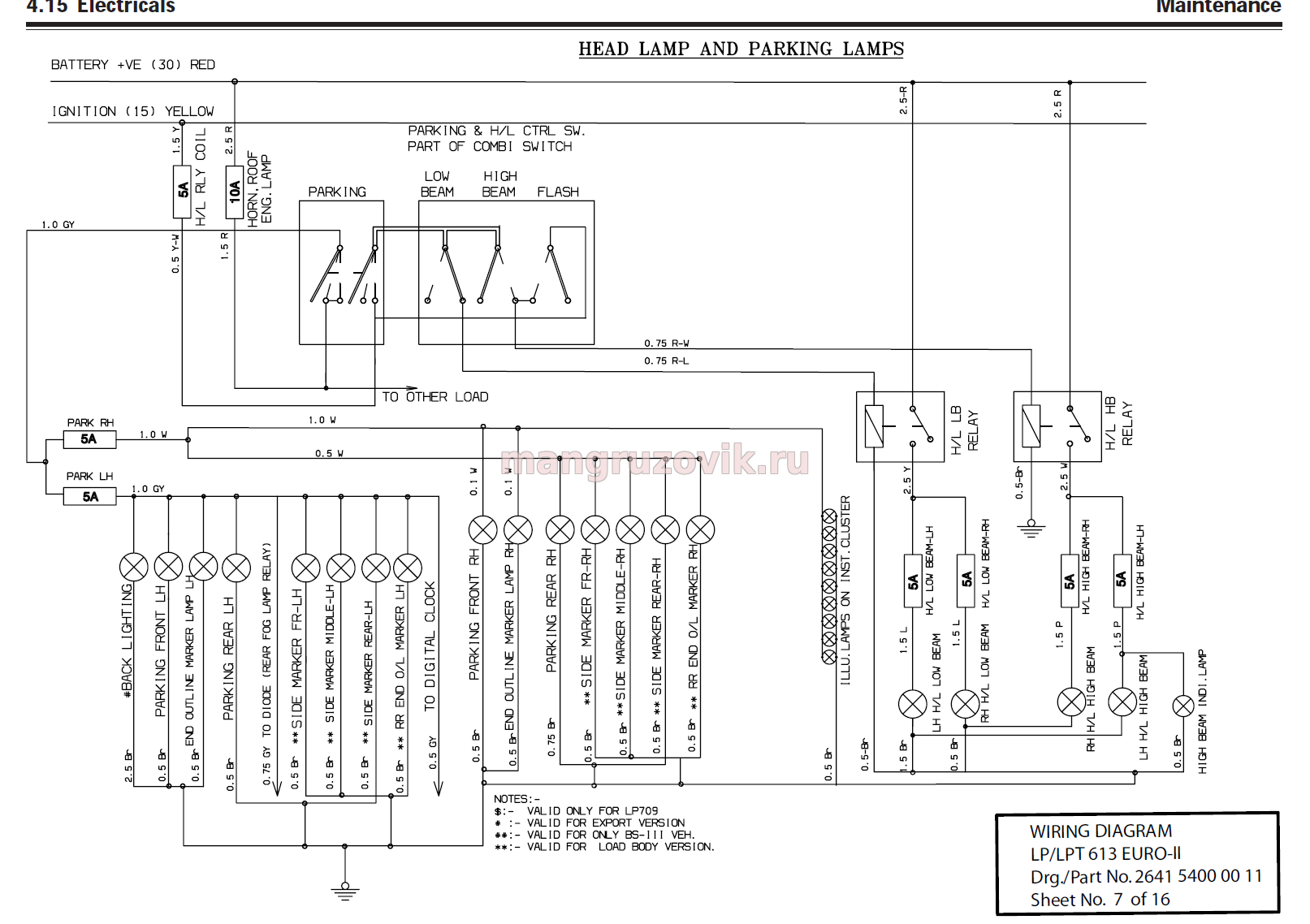

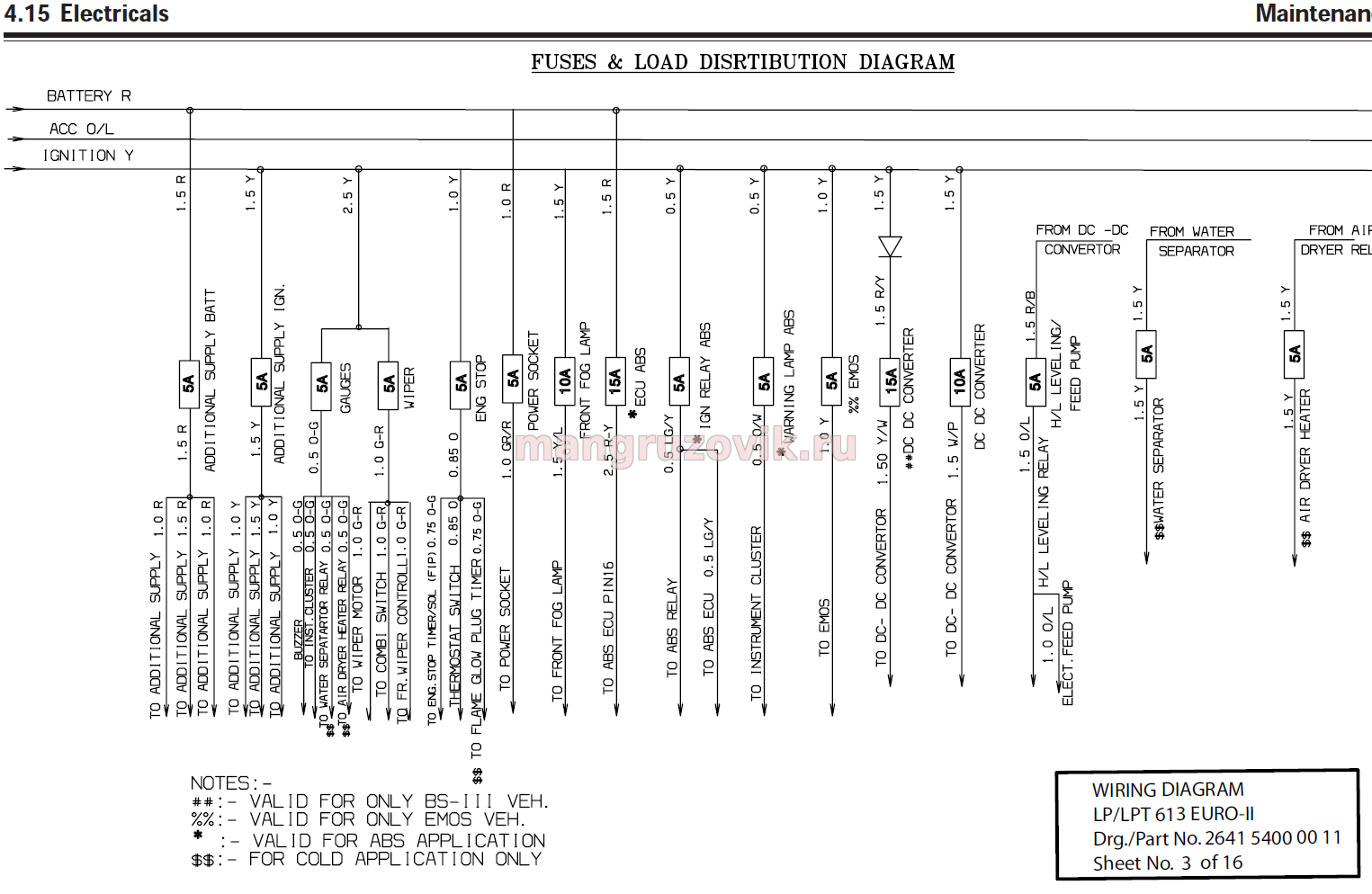

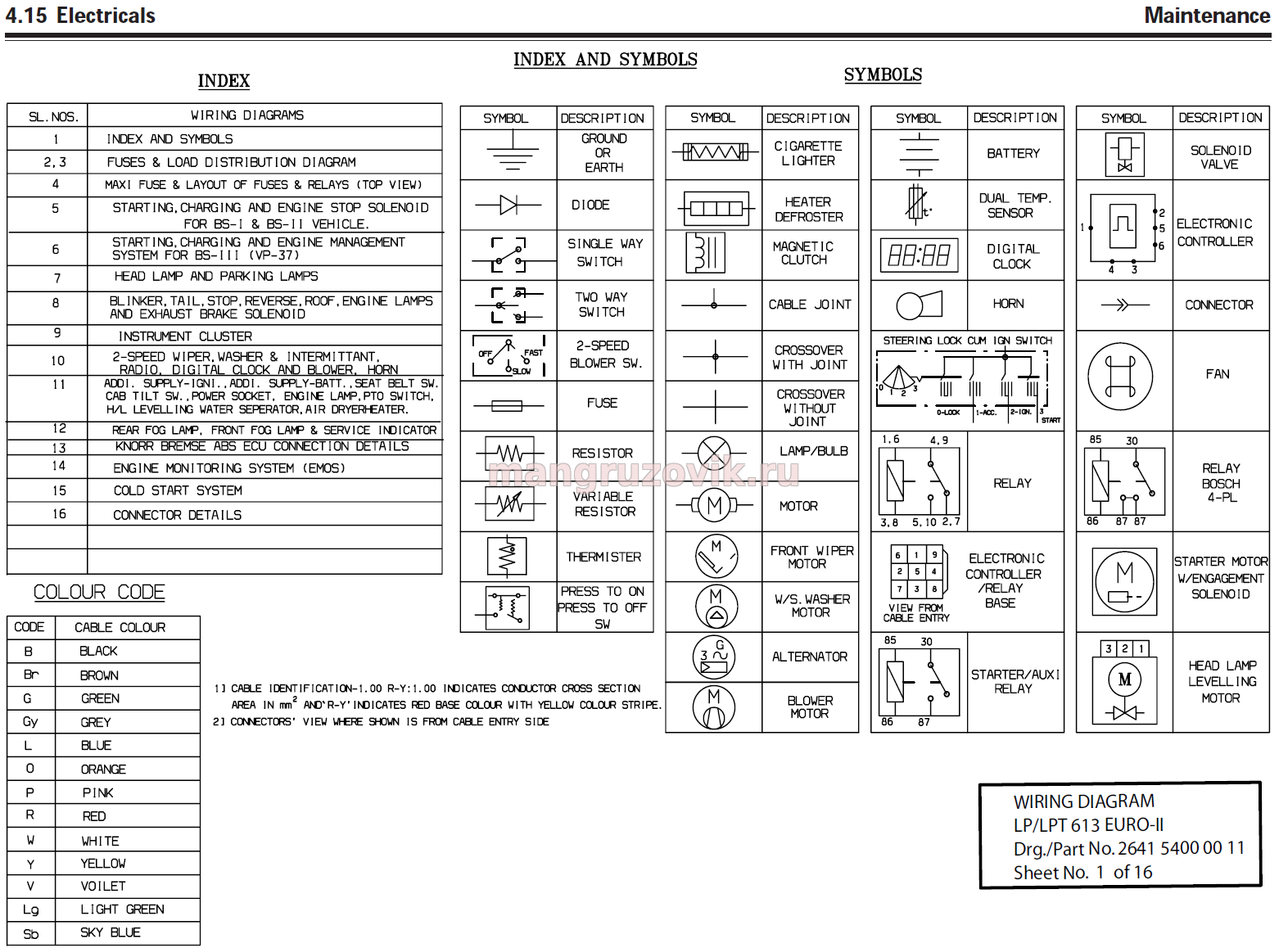

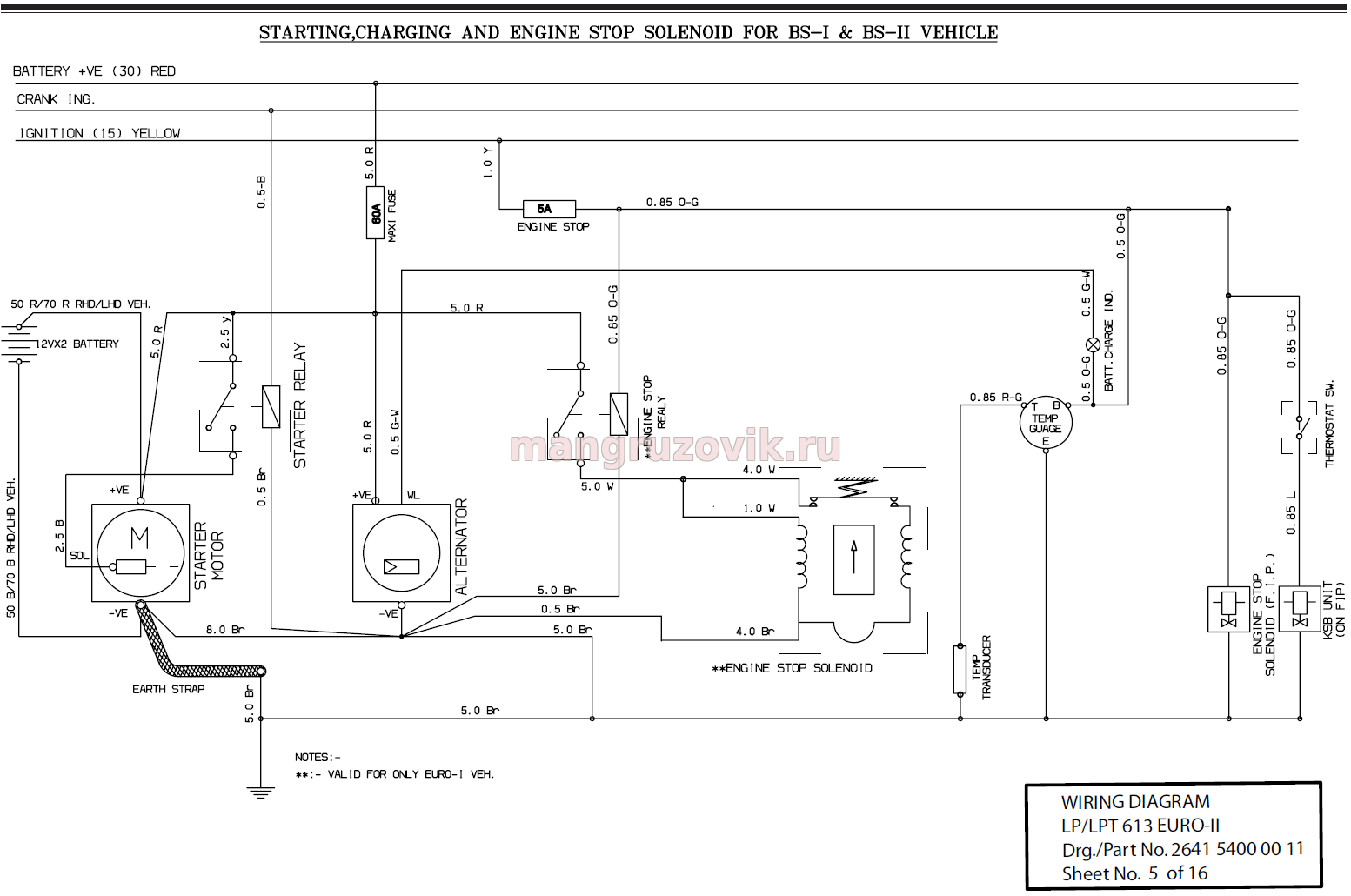

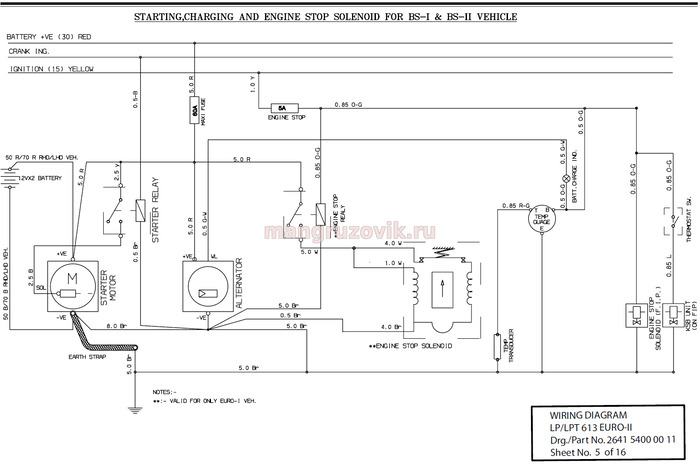

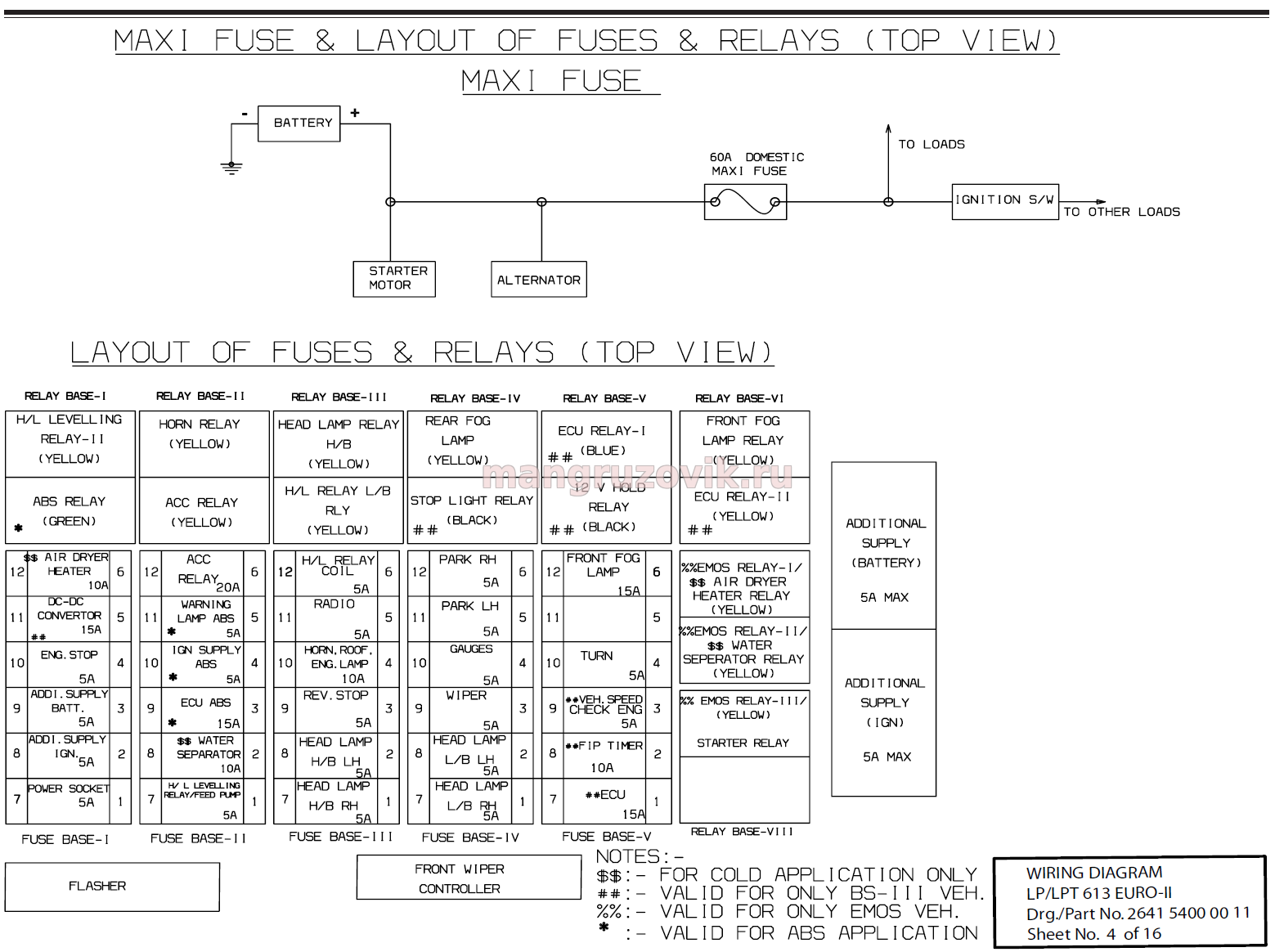

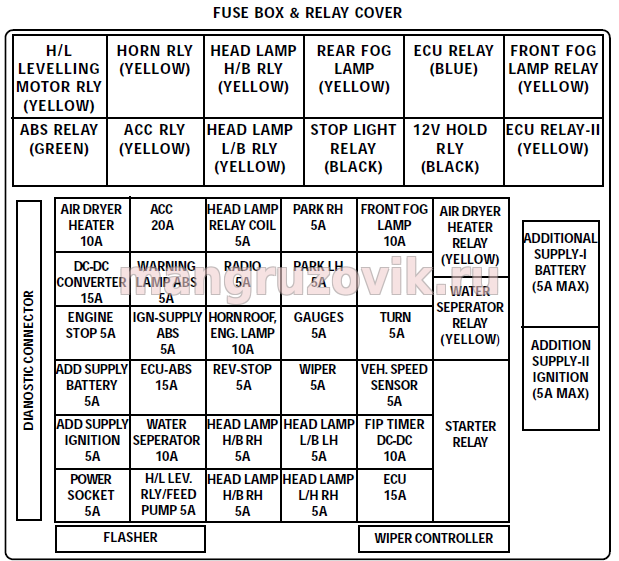

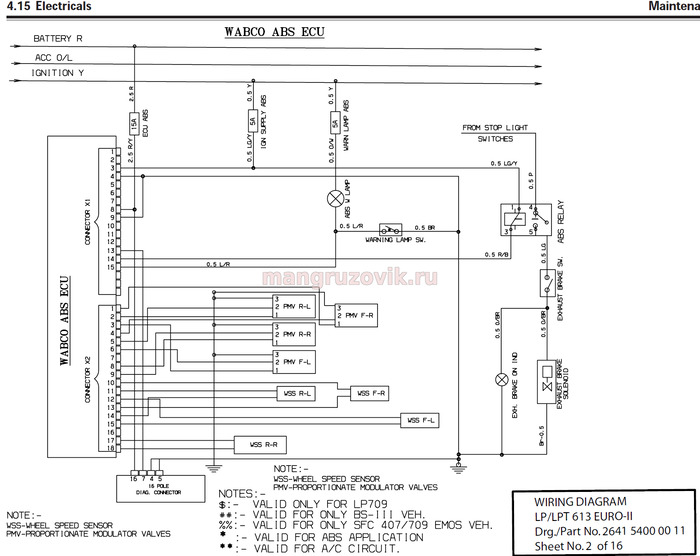

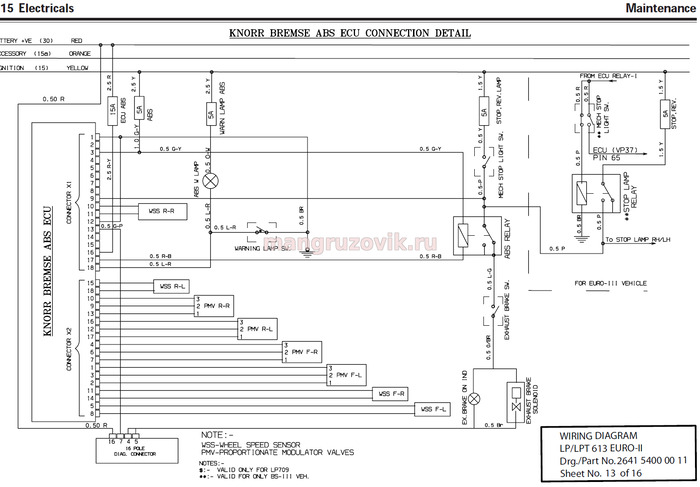

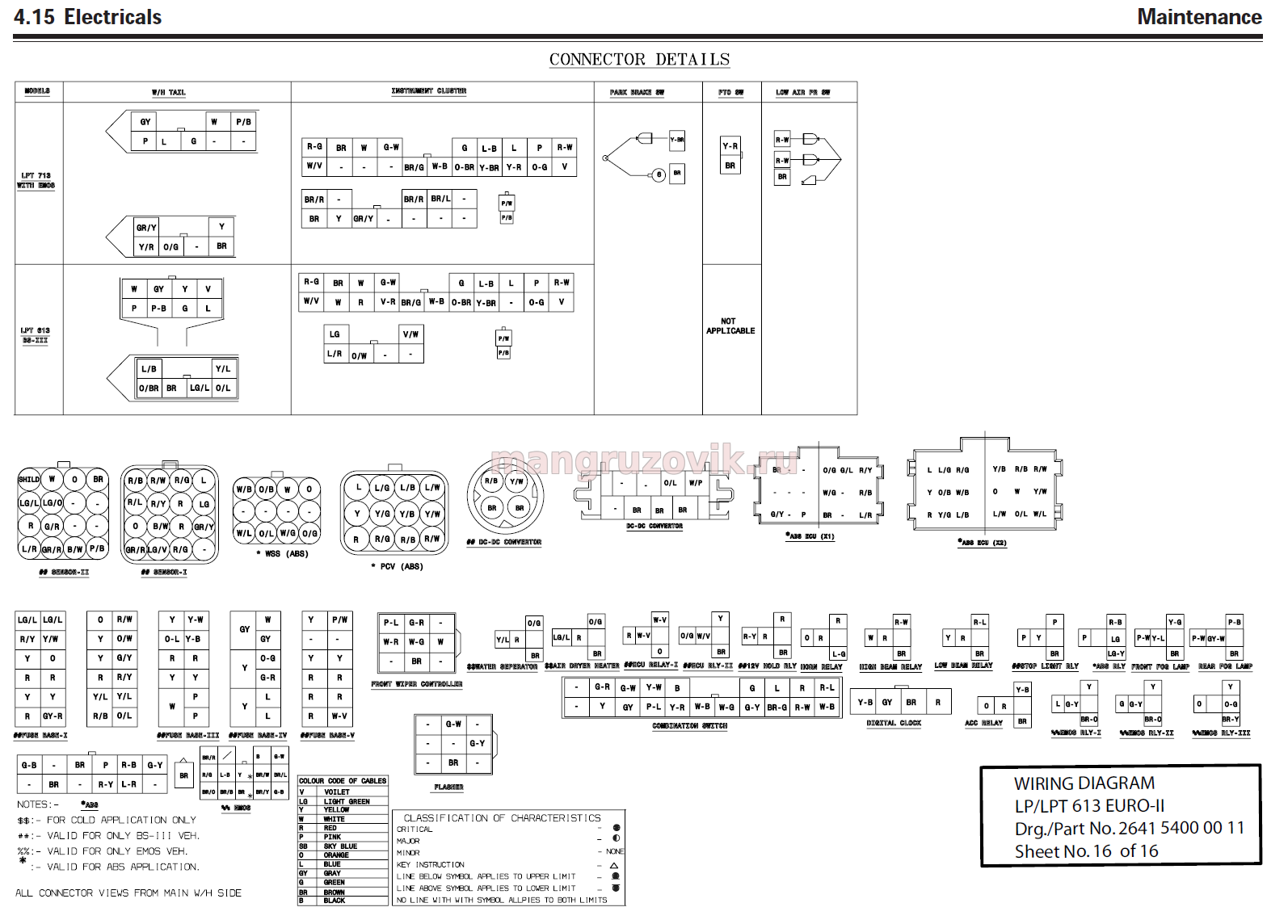

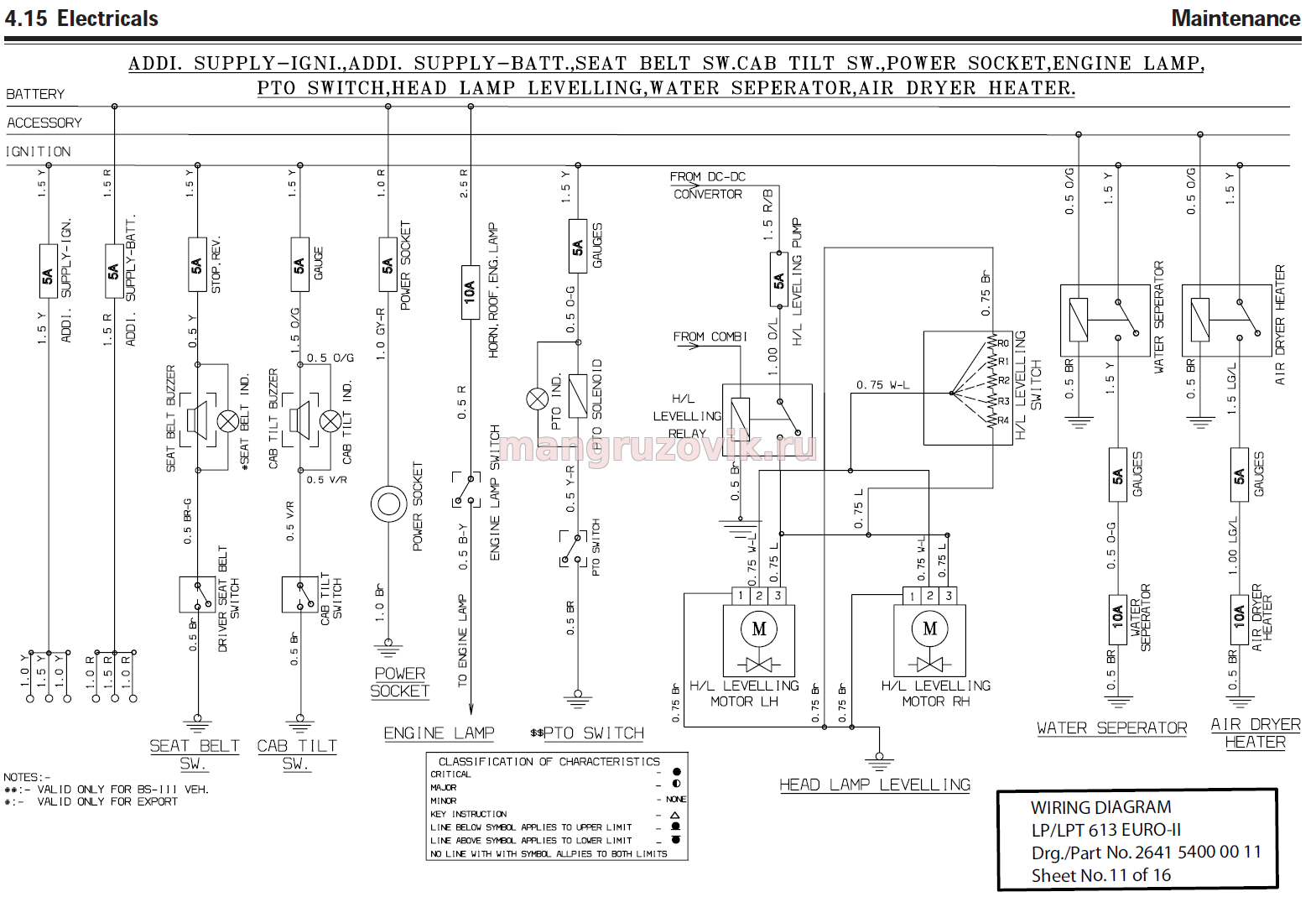

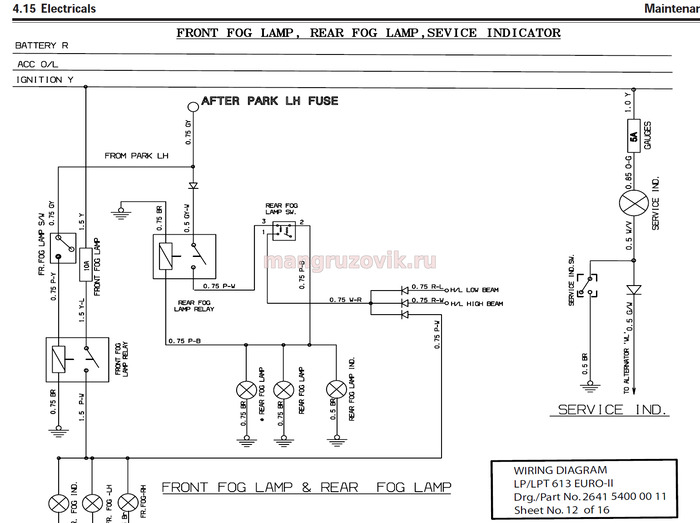

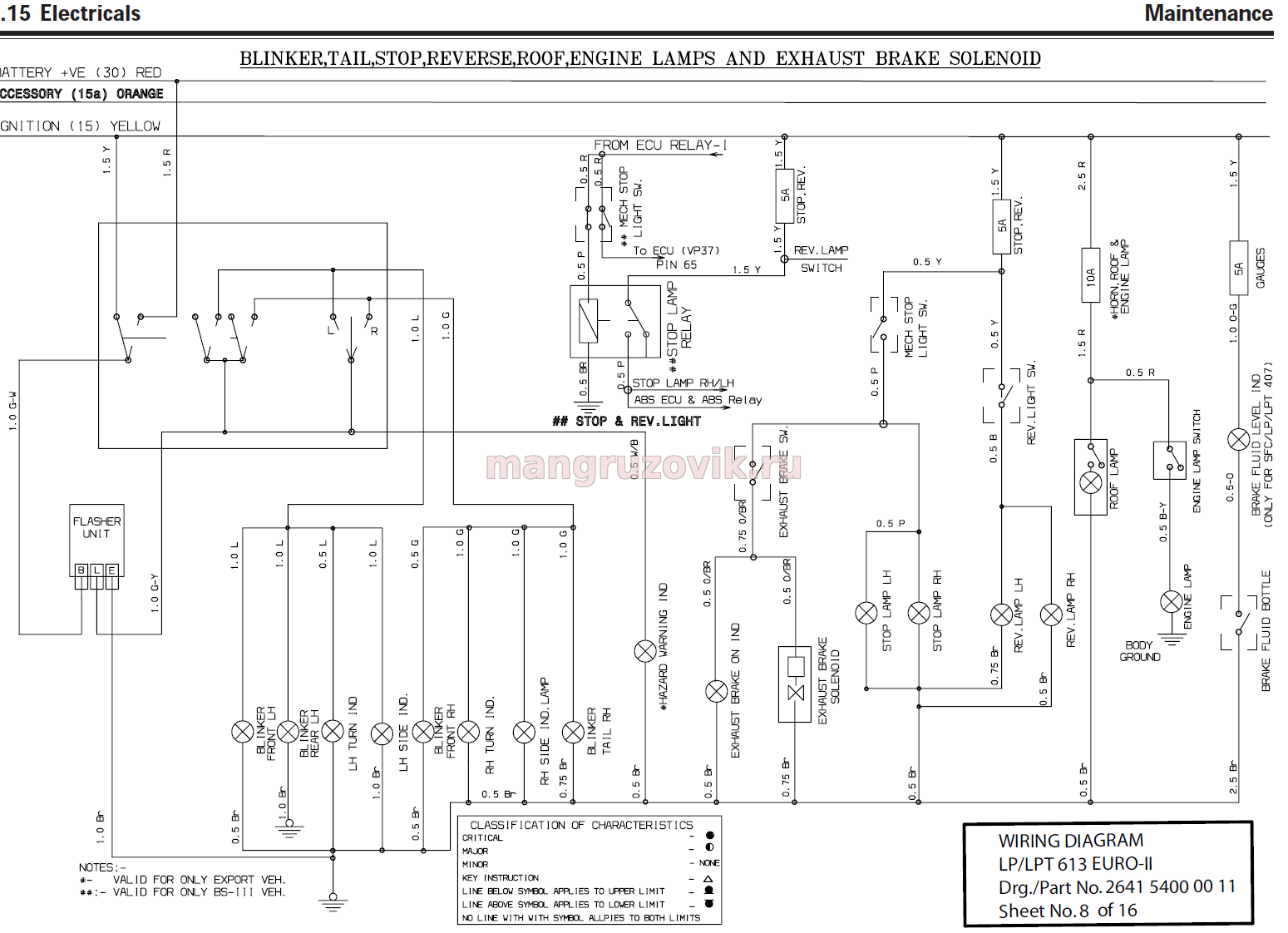

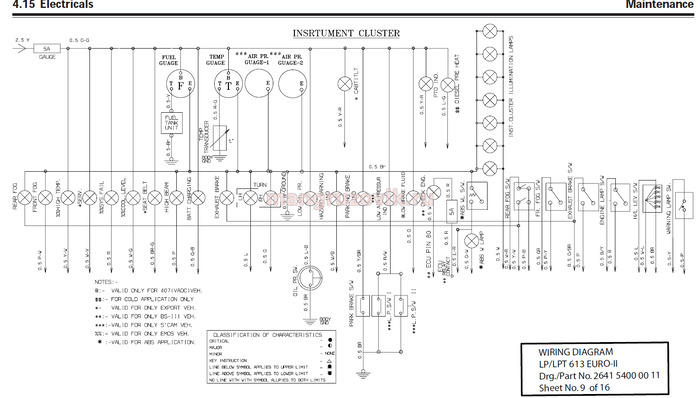

18 листов в большом разрешении 1500 на 1200 пикселей, каждый лист электрической схемы весит примерно 220 Кб., качественная электросхема, в самом низу страницы есть и предохранители, легенды к электрическим схемам не требуется-на первом листе описаны условные элементы и знаки, остальные листы электрической схемы заполнены под завязку поясняющими надписями, подписями и знаками международного стандарта применяемого на электрических схемах и электрических узлах в автотронике.
Единственное легкое неудобство при чтении схемы возникнет у человека не владеющего английским языком вообще.

ТАТА это практически мерседес индийского производства.

Подписывать листы не буду сами разберетесь, да и некогда,
Приятного просмотра.

Еще можно посмотреть пневматическую схему тормозов TATA LP/LPT 613 EURO-II пневматическая схема тормозной системы

Для просмотра или для копированния себе на компьютер или телефон схем полном размере необходимо кликнуть на картинку.
