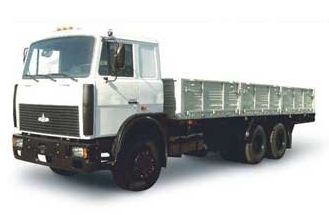

МАЗ

Данная монтажная схема выполнена на двух листах: на первом листе изображена схема соединений кабины, на втором схема соединений шасси. Первая схема больше по объёму, так как на ней изображены соединения всех указателей, а также других приборов и лампочек сигнализации. Электросхема выполнена в цвете. Цвет проводов соответствует цветам проводки, установленной на автомобиле. Кроме того в местах разъёмов цвет проводов проставлен соответствующими буквами.

Схемой МАЗ-630300 / 551600 очень удобно пользоваться водителям и автоэлектрикам. При нахождении неисправности надо, прежде всего найти ближайший разъём и проверить на нём, индикатором или же переносной лампочкой, наличие напряжения. Далее движемся по схеме до следующего разъёма, пока не найдём обрыв. На второй схеме изображены соединения с датчиками, соединение аккумуляторных батарей со стартером и генератором, а также приборами освещения и сигнализации.

МАЗ 551600, 630300 электрическая схема

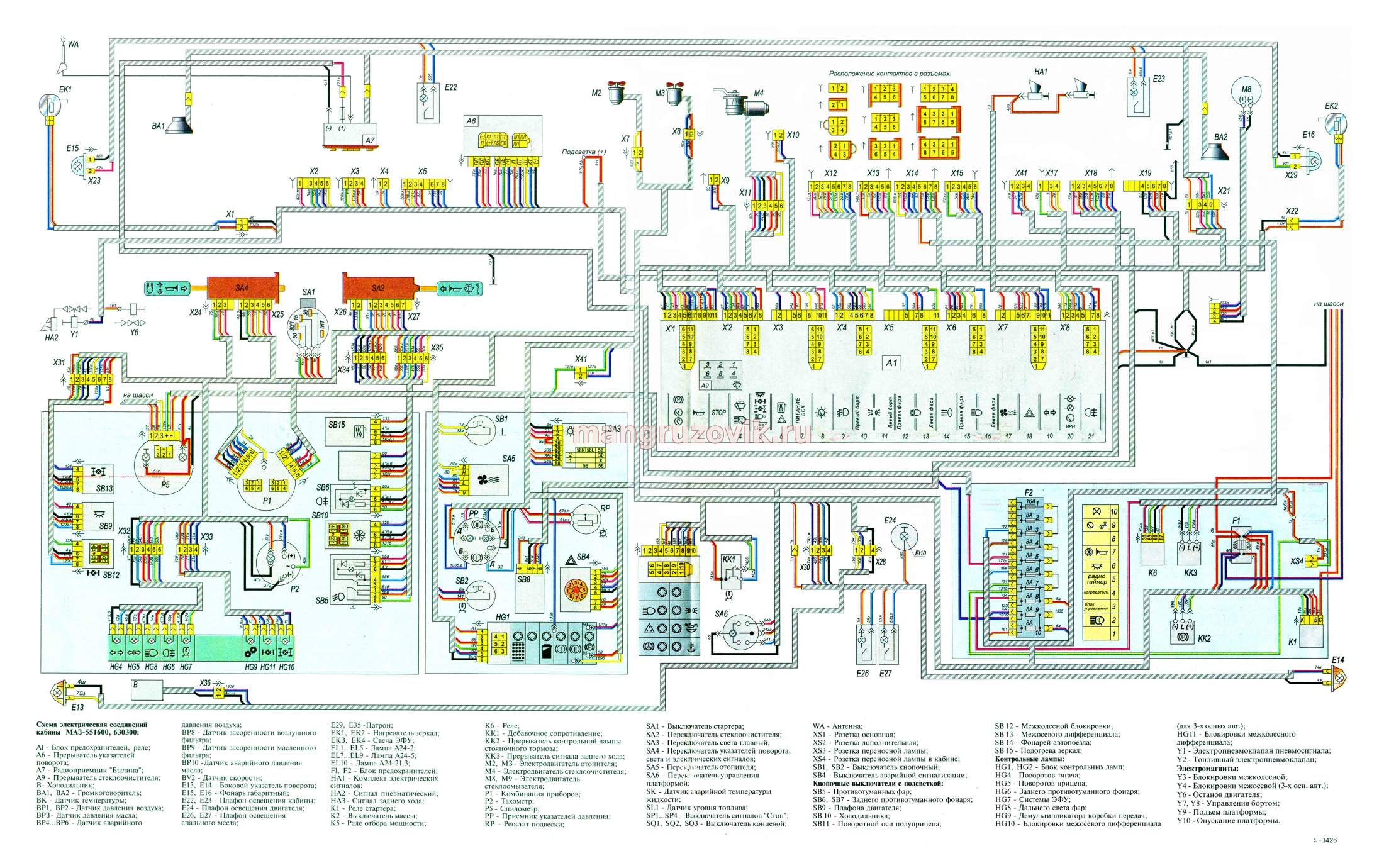

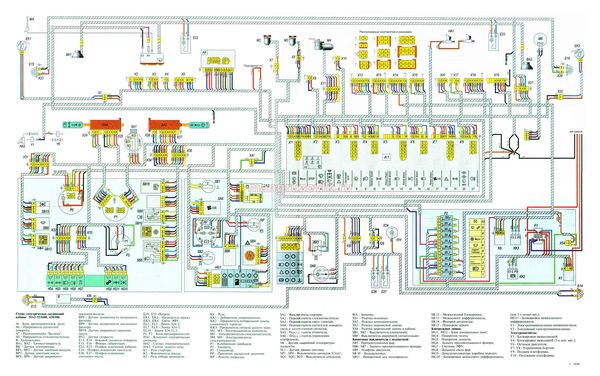

электросхема кабины

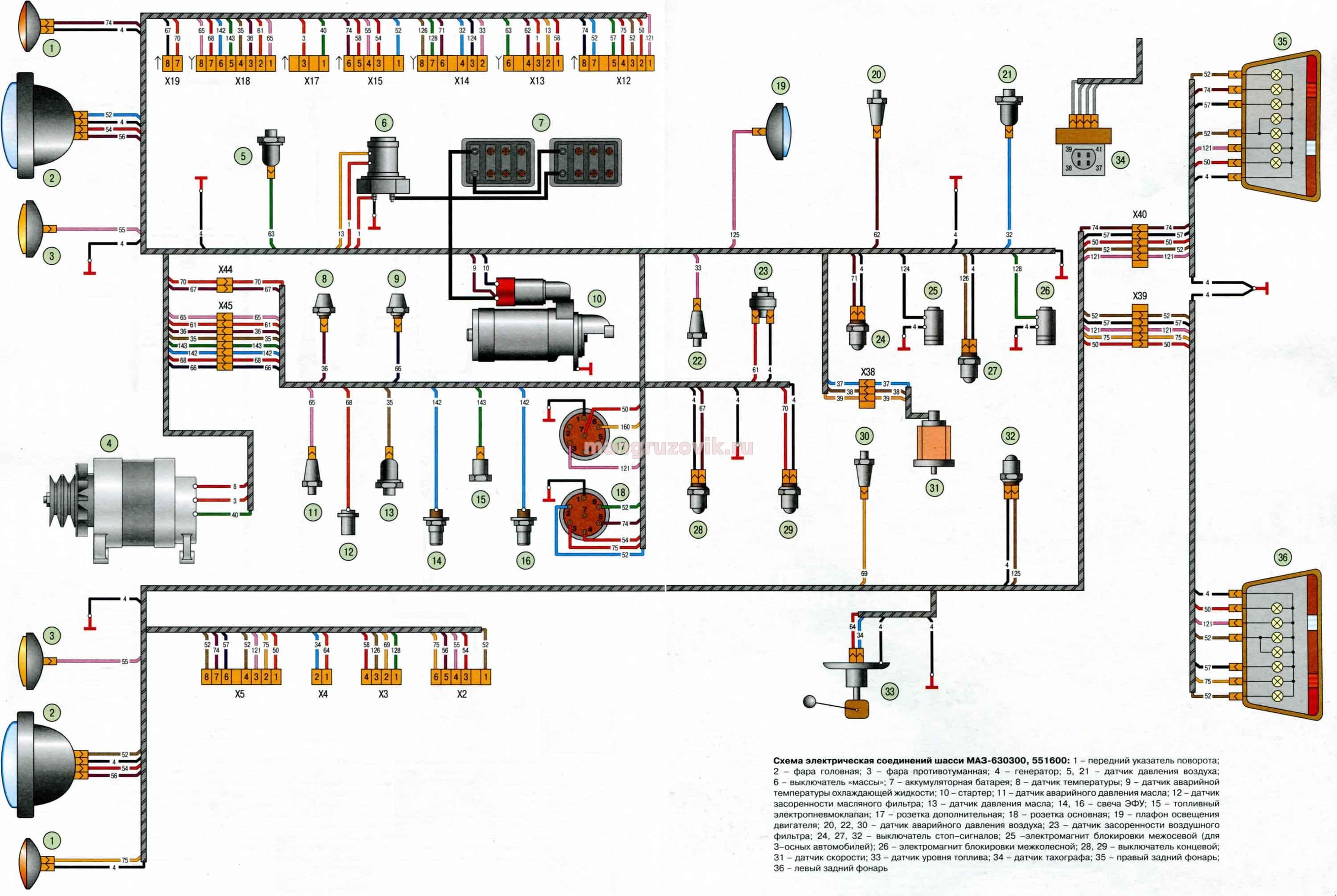

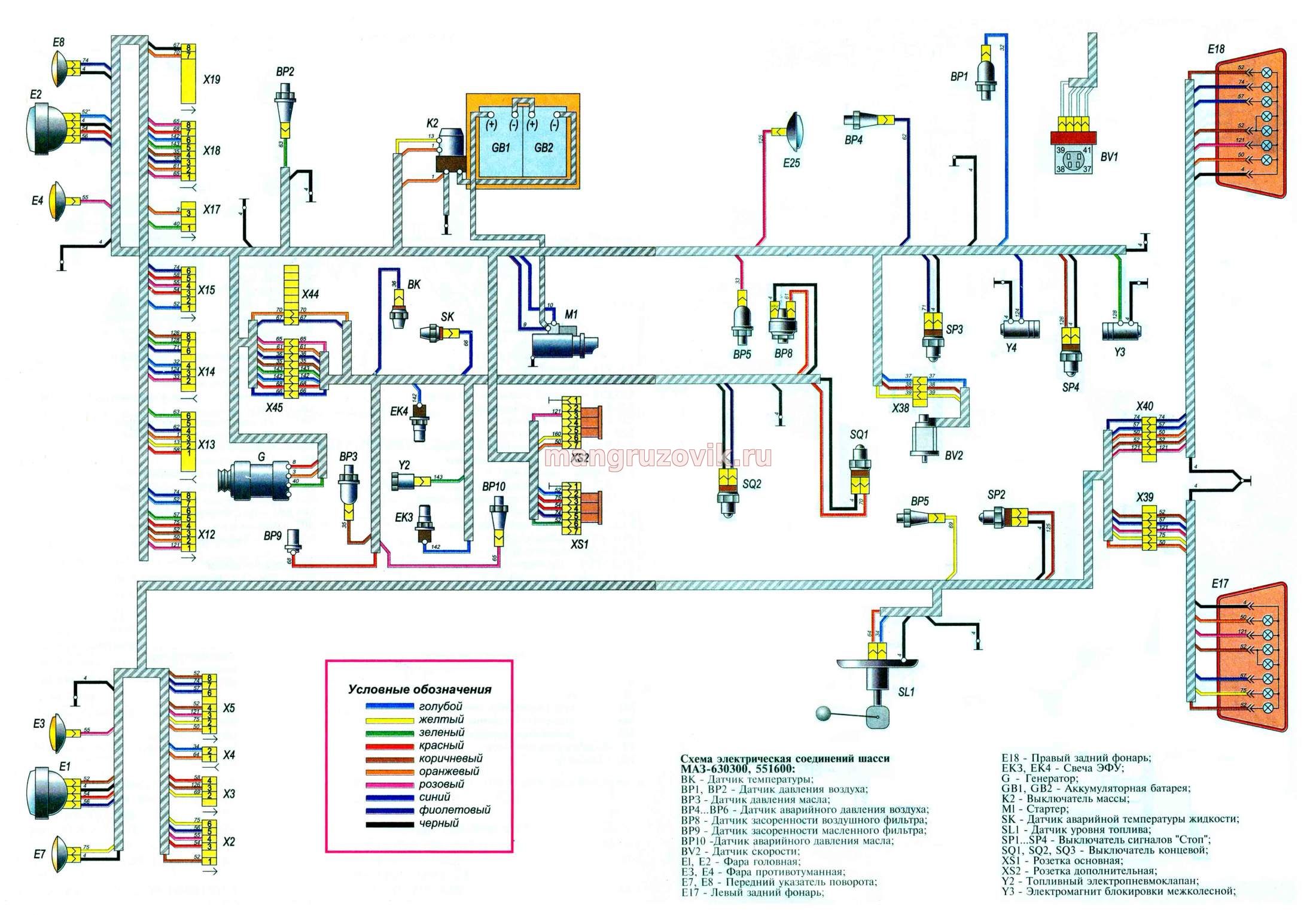

электросхема шасси


Еще одна электрическая схема

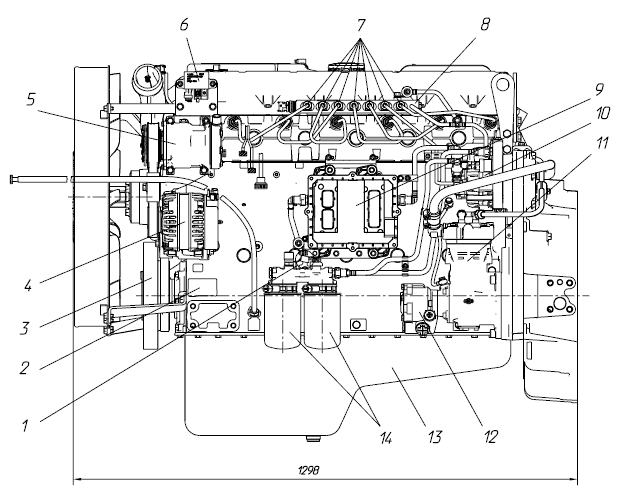

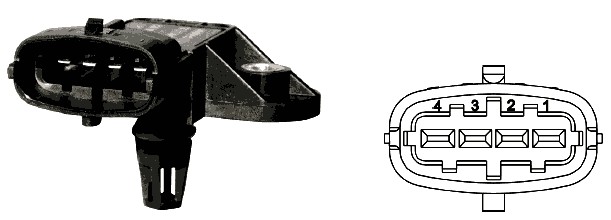

Руководства по ремонту двигателей ЯМЗ 5340 / 536 и их модификаций ЕВРО4 поиск и устранение неисправностей электрооборудования двигателя
