Экскаватор Твэкс ЕК-18. Органы управления.
Экскаватор Твэкс ЕК-18. Органы управления.


ЭКСКАВАТОР ПНЕВМОКОЛЕСНЫЙ ГИДРАВЛИЧЕСКИЙ Твэкс ЕК-18
с подъемной кабиной, скраповым рабочим оборудованием, грейфером и ротатором.

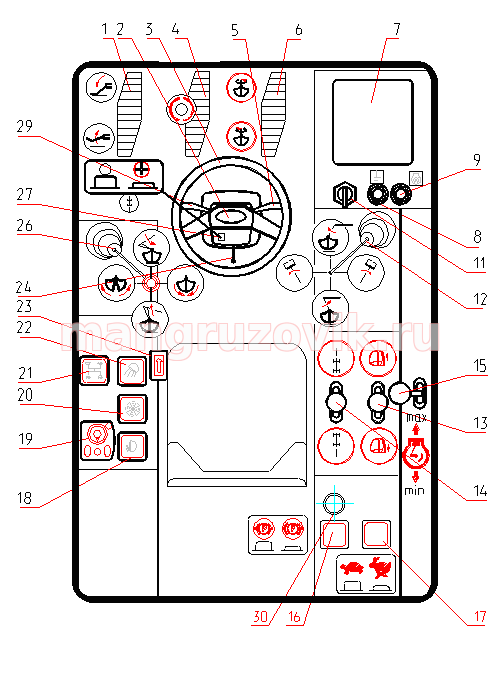

Схема расположения органов управления и приборов в кабине Твэкс ЕК-18
1 - педаль управления откидными опорами; 2 - звуковой сигнал; 3 - рулевое колесо; 4 - педаль тормоза; 5 - включатель стеклоочистителя и омывателя; 6 – педаль управления ротатором; 7 - электронная панель; 8 - включатель «массы»; 9 - включатель электрофакельного подогревателя; 11 - включатель стартера; 12 - рычаг управления поворотом платформы и рукоятью; 13 - рычаг управления подъемом опусканием кабины; 14 - рычаг управления передвижением; 15 – рычаг управления подачей топлива; 16 - включатель стояночного тормоза; 17 – включатель переключения передач и включения переднего моста; 18 - включатель фар; 19 – мини-регулятор AIRTRONIC; 20 - включатель вентилятора; 21 - включатель габаритных огней; 22 - включатель фар на кабине и стреле; 23 – ручка фиксации пульта; 24 – ручка фиксации рулевой колонки; 26 - рычаг управления стрелой и грейфером; 27 – включатель добавки хода*; 29 - переключатель поворотов; 30 - лампочка, сигнализирующая о включении стояночного тормоза. (лампочка горит – экскаватор заторможен).
________________________________________________________________
* - включатель добавки хода должен быть выключен при начале производства работ (копании

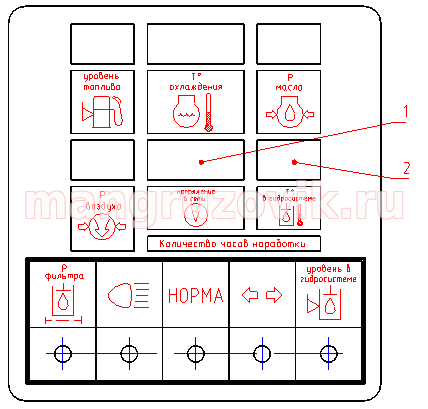

Электронная панель Твэкс ЕК-18


1- давление масла в двигателе
2- температура охлаждающей жидкости в двигателе
3- давление воздуха
4- температура рабочей жидкости в гидробаке
5- уровень топлива
6- напряжение бортовой сети
7- уровень рабочей жидкости в гидробаке (не подключен)
8- засоренность фильтра в гидробаке (не подключен)
9- указатель поворота
10- дальний свет фар

Электронная панель Твэкс ЕК-18 предназначена для отображения параметров работы двигателя, электрооборудования и гидросистемы экскаватора и для предупредительной световой, звуковой сигнализации о недопустимом отклонении контролируемых параметров.
На дисплее высвечиваются цифровые значения контролируемых параметров работы.

ВНИМАНИЕ! При включении «массы» на дисплее электронной панели приборов в окнах 1 и 2 (рис.) в течение 10 с будет высвечиваться количество моточасов (часов наработки) с точностью до 0,1 ч. Через 10 с в окнах 1 и 2 появятся показания напряжения в сети  и температуры в гидросистеме.
На блоке индикации параметры работы контролируются с помощью цветовых индикаторов. Зеленый цвет индикатора свидетельствует о нормальном, соответствующем заданному параметре. Красный - о недопустимом отклонении (превышении или снижении ниже допустимого) параметра работы двигателя или системы экскаватора.
Загорание контрольных ламп свидетельствует о включении или нарушении работы систем, изображенных на них.

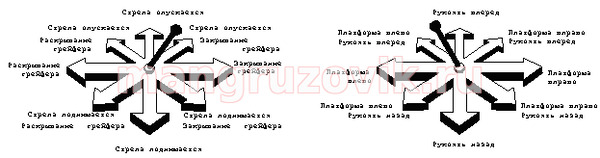

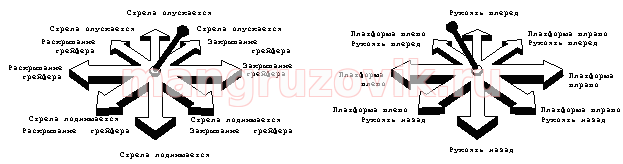

Положение рычагов для совмещения операций рабочего цикла
