На этой странице представленны электрические схемы (схемы электропроводки) автомобилей семейства Газ.
ГАЗ 21
ГАЗ 2705
ГАЗ 3110
ГАЗ 31105
ГАЗ 3307
ГАЗ 3309

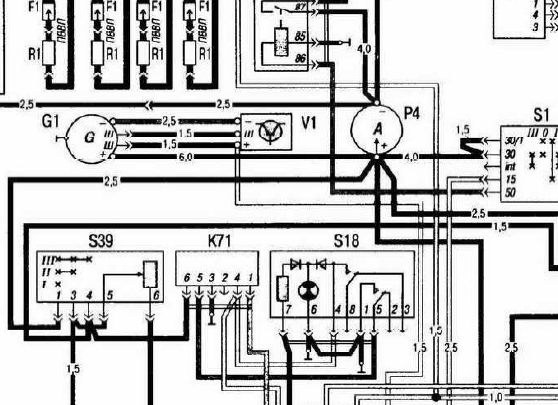

ГАЗ 3307 электрическая схема
Газ 3309 электрическая схема

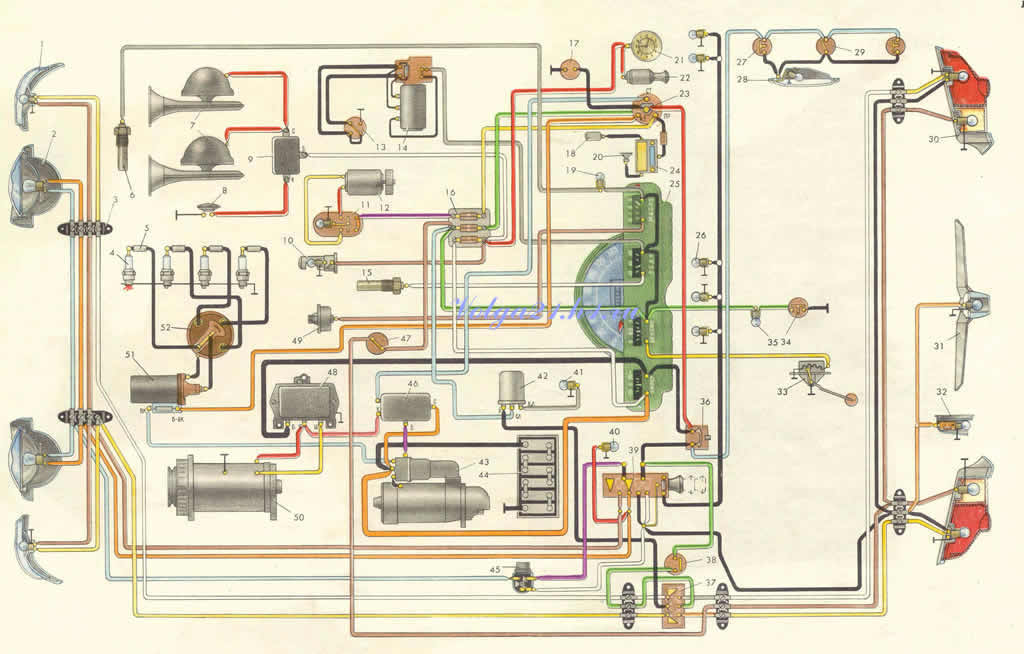

Схема электрооборудования Газ 21
Нажать на картинку
1 — подфарник; 2 — фара; 3 — соединительная панель; 4 — свеча зажигания; 5 — подавительное сопротивление; 6 — датчик контрольной лампы температуры охлаждающей жидкости в радиаторе; 7 — звуковые сигналы; 8 — включатель сигналов; 9 — реле включения сигналов; 10 — подкапотная лампа; 11 — переключатель электродвигателя отопителя; 12 — электродвигатель отопителя; 13 — переключатель электродвигателя стеклоочистителя; 14 — электродвигатель стеклоочистителя; 15 — датчик указателя температуры охлаждающей жидкости в двигателе; 14 — блок предохранителей; 17 — штепсельная розетка; 18 — блок питания и усилитель низкой частоты радиоприема; 19 — контрольная лампа температуры охлаждающей жидкости в радиаторе; 20 — громкоговоритель; 21 — часы; 22 — прикуриватель; 23 — включатель зажигания и стартера; 24 — радиоприемник; 25 — комбинация приборов; 26 — лампа освещения приборов; 27 — дверной включатель плафона; 28 — плафон Газ-21; 29 — ручной включатель плафона; 30 — задний фонарь; 31 — фонарь освещения номерного знака; 32 — фонарь освещения багажника; 33 — датчик указателя уровня топлива; 34 — включатель контрольной лампы ручного тормоза; 35 — контрольная лампа ручного тормоза; 36 — предохранитель цепи освещения; 37 — переключатель указателей поворота; 38 — включатель света «Стоп»; 39 — центральный переключатель света; 40 — контрольная лампа дальнего света фар; 41 — контрольная лампа указателей поворота; 42 — прерыватель указателей поворота; 43 — стартер; 44 — аккумуляторная батарея; 45 — ножной переключатель света; 44 — дополнительное реле стартера; 47 — включатель света заднего хода; 48 — реле-регулятор; 49 — датчик указателя давления масла в двигателе; 50 — генератор; 51 — катушка зажигания; 52 — распределитель зажигания Газ 21.

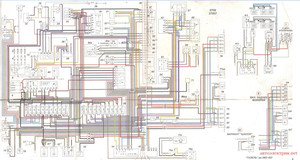

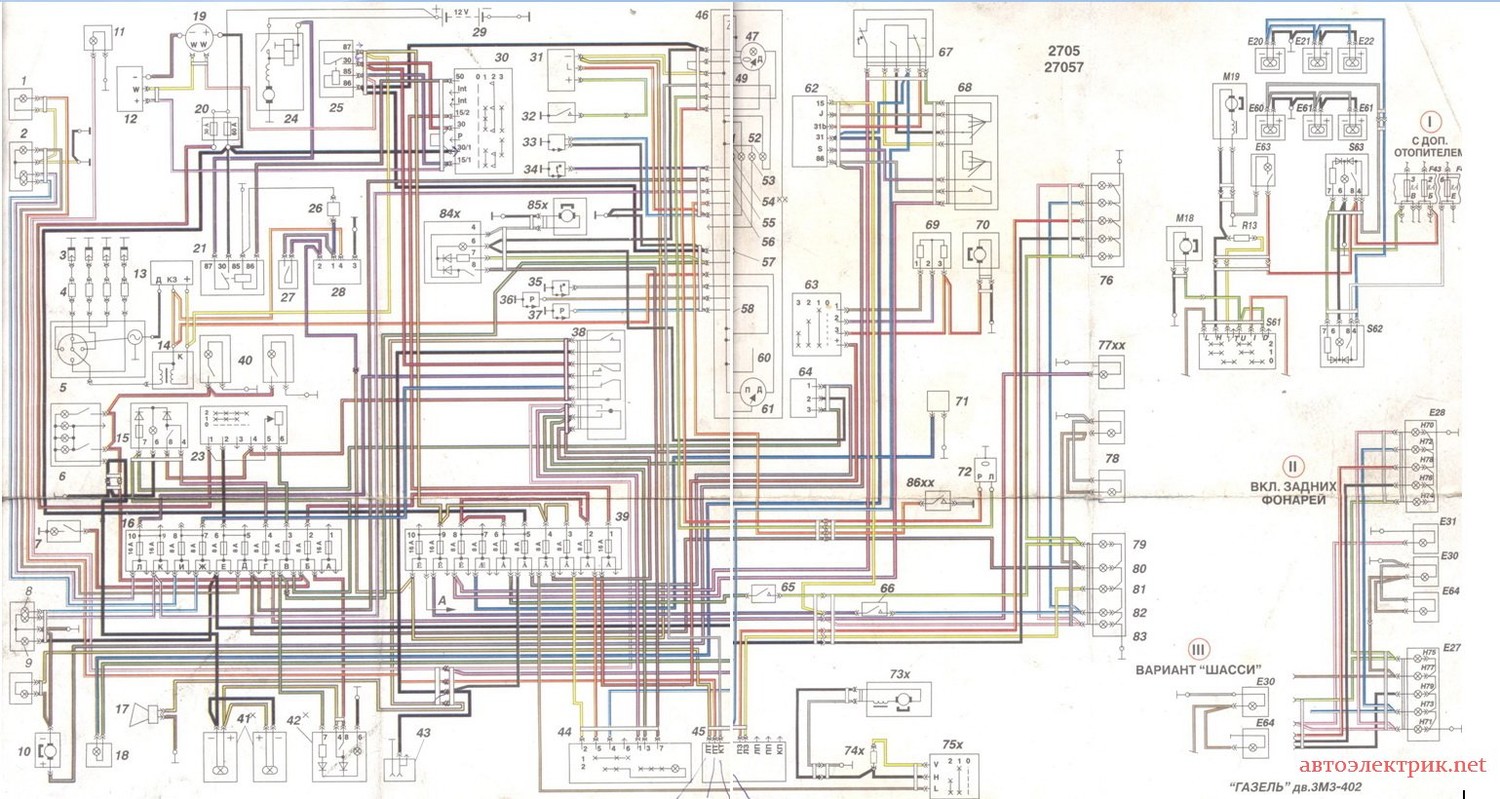

Электросхема ГАЗ 2705
Нажать на картинку
1 - передний указатель поворота; 2 - фара (габаритный, ближний и дальний свет); 3 - свеча зажигания ГАЗ 2705; 4 - помехоподавительное сопротивление; 5 - датчик-распределитель зажигания; 6 - плафон; 7 - подкапотный фонарь; 8 - лампа головного света; 9 - лампа габаритного света; 10 - электродвигатель стеклоомывателя; 11 - повторитель указателя поворота; 12 - регулятор напряжения: 13 - транзисторный коммутатор; 14 - катушка зажигания; 15 - переключатель противотуман-ного заднего фонаря; 16 - нижний блок предохранителей; 17- звуковой сигнал; 18 - повторитель указателей поворота; 19 - генератор; 20 - блок предохранителей; 21 - реле стартера; 22 - добавочный резистор катушки зажигания; 23 - переключатель освещения; 24 - стартер: 25 - реле разгрузки выключателя зажигания; 26 - электромагнитный клапан; 27 - выключатель системы ЭПХХ; 28 - блок управления ЭПХХ: 29 - аккумуляторная батарея; 30 - выключатель зажигания; 31 - прерыватель ручного тормоза; 32 - выключатель стояночного тормоза; 33-датчик сигнализатора неисправности тормозов; 34 - датчик сигнализатора перегрева охлаждающей жидкости; 35 - датчик указателя температуры охлаждающей жидкости; 36 - датчик указателя давления масла; 37 - датчик сигнализатора аварийного давления масла; 38 - переключатель указателей поворота; 39 - верхний блок предохранителей; 40 - зуммер сигнала водителю; 41 - розетка переносной лампы; 42 - плафон платформы; 43 - выключатель сигнала водителю; 44 - переключатель аварийной световой сигнализации; 45 - прерыватель указателей поворота; 46 - комбинация приборов; 47 - сигнализатор остатка топлива; 48 - указатель напряжения; 49 - указатель уровня топлива; 50 - сигнализатор перегрева охлаждающей жидкости; 51 - сигнализатор неисправности рабочих тормозов и включение стояночного тормоза; 52 - сигнализатор указателей поворота; 53 - резервный сигнализатор ГАЗ 2705; 54 - резервный сигнализатор; 55 - сигнализатор дальнего света фар; 56 - сигнализатор габаритных огней; 57 - лампа подсветки; 58 - сигнализатор аварийного давления масла; 59 - указатель давления масла; 60 - указатель температуры охлаждающей жидкости; 61 - тахометр; 62 - реле управления стеклоочистителя; 63 - переключатель электродвигателя отопителя; 64 - прикуриватель; 65 - выключатель сигнала торможения; 66 - выключатель света дальнего хода; 67 - электродвигатель стеклоочистителя; 68 - переключатель стеклоочистителя; 69 - резистор электродвигателя отопителя; 70 - электродвигатель отопителя; 71 - радиоприемник; 72 - датчик указателя уровня топлива в левом баке; 73- дополнительный отопитель; 74- резистор дополнительного отопотеля*; 75- переключатель дополнительного отопителя*; 76- задний фонарь; 77- противотуманный фонарь**; 78- лампы освещения номерного знака; 79- лампа сигнала торможения; 80- лампа заднего габаритного света; 81- лампа заднего указателя поворота; 82- лампа заднего света хода; 83- лампа противотуманного света; 84- выключатель электронасоса системы отопления*; 85- электронасос системы отопления*.

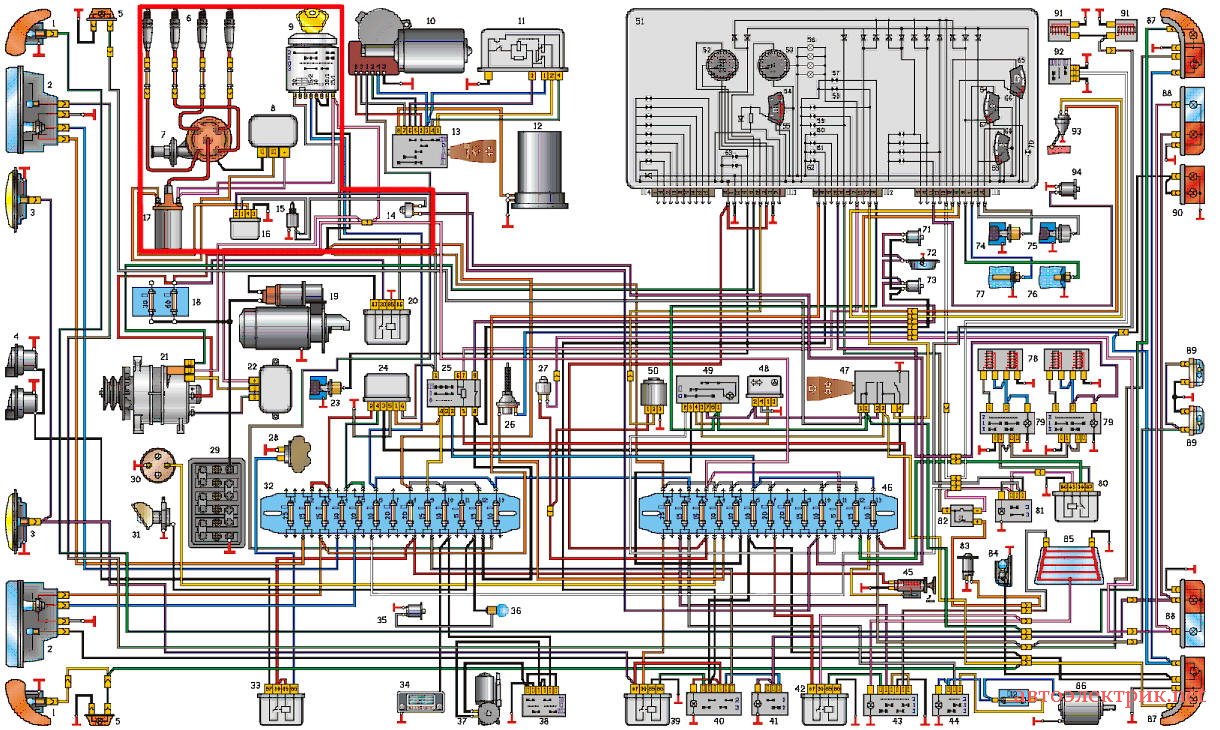

Электросхема ГАЗ 3110
Нажать на картинку
1 – указатель поворота. 2 – фара. 3 – противотуманная фара. 4 – звуковой сигнал. 5 – боковой повторитель. 6 – свеча зажигания. 7 – распределитель зажигания. 8 – транзисторный коммутатор. 9 – замок зажигания. 10 – электродвигатель стеклоочистителя. 11 – реле стеклоочистителя. 12 – электродвигатель насоса стеклоомывателя. 13 – переключатель стеклоочистителя. 14 – выключатель системы ЭПХХ. 15 – электромагнитный клапан ЭПХХ. 16 – блок управления ЭПХХ. 17 – катушка зажигания. 18 – блок предохранителей в моторном отсеке. 19 – стартер. 20 – реле стартера. 21 – генератор. 22 – регулятор напряжения ГАЗ 3110. 23 – датчик падения уровня тормозной жидкости. 24 – реле включения фар. 25 – центральный переключатель света. 26 – выключатель сигнала торможения. 27 – выключатель света заднего хода. 28 – выключатель звукового сигнала. 29 – аккумуляторная батарея. 30 – штепсельная розетка. 31 – подкапотная лампа. 32 – левый блок предохранителей. 33 – реле звукового сигнала. 34 – радиоприемник. 35 – выключатель лампы освещения вещевого ящика. 36 – лампа освещения вещевого ящика. 37 – электродвигатель антенны. 38 – переключатель антенны. 39 – реле противотуманных фар. 40 – выключатель противотуманных фар. 41 – выключатель ламп заднего противотуманного света. 42 – реле обогрева заднего стекла. 43 – переключатель обогрева заднего стекла. 44 – переключатель вентилятора отопителя. 45 – прикуриватель. 46 – правый блок предохранителей. 47 – переключатель указателей поворота. 48 – реле-прерыватель указателей поворота. 49 – выключатель аварийной сигнализации. 50 – датчик спидометра. 51 – комбинация приборов. 52 – спидометр. 53 – тахометр. 54 – вольтметр. 55 – контрольная лампа разряда аккумуляторной батареи. 56 – лампа подсветки приборов, 57 – контрольная лампа правого поворота. 58 – контрольная лампа левого поворота. 59 – контрольная лампа стояночного тормоза. 60 – контрольная лампа обогрева сидений. 61 – контрольная лампа габаритного света. 62 – контрольная лампа дальнего света фар. 63 – контрольная лампа падения уровня тормозной жидкости. 64 – указатель температуры охлаждающей жидкости. 65 – указатель уровня топлива. 66 – контрольная лампа резерва топлива. 67 – контрольная лампа перегрева охлаждающей жидкости. 68 – указатель давления масла. 69 – контрольная лампа аварийного падения давления масла. 70 – дублирующая контрольная лампа. 71 – выключатель плафона передней двери. 72 – плафон освещения салона. 73 – выключатель плафона задней двери. 74 – датчик указателя давления масла. 75 – датчик контрольной лампы аварийного падения давления масла. 76 – датчик контрольной лампы перегрева охлаждающей жидкости. 77 – датчик указателя температуры охлаждающей жидкости. 78 – элементы обогрева сидений. 79 – выключатель обогрева сидений. 80 – реле обогрева сидений ГАЗ 3110. 81 – выключатель обогрева жиклеров стеклоомывателя. 82 – прерыватель контрольной лампы стояночного тормоза. 83 – выключатель контрольной лампы стояночного тормоза. 84 – фонарь освещения багажного отделения. 85 – элемент обогрева заднего стекла. 86 – электродвигатель вентилятора отопителя. 87 – задний фонарь на крыле. 88 – задний фонарь на крышке багажного отделения. 89 – фонарь освещения номерного знака. 90 – дополнительный сигнал торможения. 91 – жиклеры стеклоомывателя с электрообогревом.

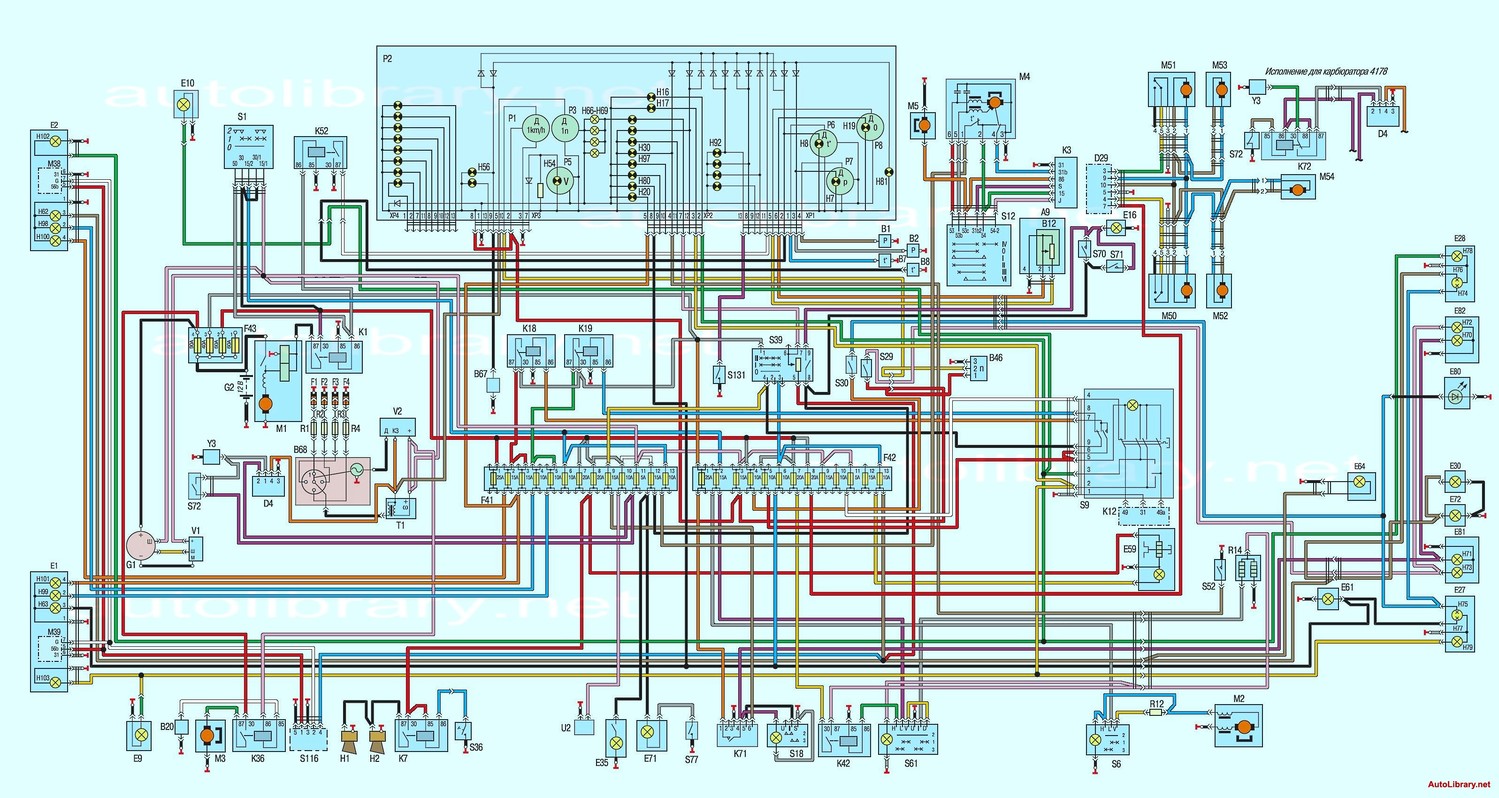

Электросхема ГАЗ 31105
Нажать на картинку
А9 – Модуль погружного насоса (ЗМЗ- 40621)
В1 – Датчик указателя давления масла
В2 – Датчик сигнализатора аварийного падения давления масла
В7 – Датчик указателя температуры охлаждающей жидкости
В8 – Датчик сигнализатора перегрева охлаждающей жидкости
В12 – Датчик указателя уровня топлива
В20 – Датчик включения электровентилятора
В46 – Датчик спидометра
В64 – Датчик температуры воздуха во впускном трубопроводе (ЗМЗ-4062)
В67 – Датчик аварийного падения уровня тормозной жидкости
В68 – Датчик-распределитель зажигания (ЗМЗ-402)
В70 – Датчик температуры охлаждающей жидкости системы управления двигателем (ЗМЗ-4062)
В74 – Датчик частоты вращения и синхронизации (ЗМЗ-4062)
В75 – Датчик расхода воздуха (ЗМЗ-4062)
В76 – Датчик положения воздушной дроссельной заслонки (ЗМЗ-4062)
В83 – Антиобледенитель
В91 – Датчик фазы (ЗМЗ-4062)
В92 – Датчик детонации (ЗМЗ-4062)
В93 – Датчик сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ- 402)
В95 – Датчик давления
D4 – Блок управления ЭПХХ (ЗМЗ-402)
D7 – Блок АБС
D23 – Блок управления двигателем (ЗМЗ-4062)
D29 – Блок управления замками дверей
Е1 – Фара головного света левая
Е2 – Фара головного света правая
ЕЗ – Фара противотуманная левая
Е4 – Фара противотуманная правая
Е7 – Указатель поворота передний левый
Е8 – Указатель поворота передний правый
Е9 – Повторитель указателя поворота левый
Е10 – Повторитель указателя поворота правый
Е16 – Плафон
Е27 – Фонарь задний левый
Е28 – Фонарь задний правый
Е30, Е72 – Фонари освещения номерного знака
Е31 – Фонарь противотуманный задний
Е35 – Фонарь подкапотный
Е59 – Прикуриватель
Е61 – Фонарь багажника
Е64 – Фонарь такси
Е66 – Фонарь медицинского знака (ГАЗ- 310231)
Е67 – Фара-искатель (ГАЗ-310231)
Е68, Е69 – Плафоны салона (ГАЗ-310231)
Е70 – Плафон двери задка (ГАЗ-310221)
Е71 – Плафон освещения вещевого ящика
Е80 – Дополнительный сигнал торможения
Е81, Е82 – Фонари задние в крышке багажника
F1- F4 – Свечи зажигания
F30 – Предохранитель 10А кондиционера
F36 – Предохранитель 25А в цепи фароочистителя
F41 – Блок предохранителей левый
F42 – Блок предохранителей правый
F43 – Блок предохранителей в моторном отсеке
G1 – Генератор
G2 – Аккумуляторная батарея
1Н.Н2 – Сигнал звуковой
Н7 – Сигнализатор аварийного падения давления масла
Н8 – Сигнализатор перегрева охлаждающей жидкости
Н16 – Сигнализатор правого поворота
Н17 – Сигнализатор левого поворота
Н19 – Сигнализатор минимального резерва топлива в баке
Н20 – Сигнализатор дальнего света фар
Н30 – Сигнализатор включения стояночного тормоза
Н54 – Сигнализатор разряда аккумуляторной батареи
Н56 – Сигнализатор аварийного падения уровня тормозной жидкости
Н62, Н63 – Лампы габаритного света передние
Н64, Н65 – Лампы головного света
Н66 - Н69 – Лампы освещения приборов
Н70, Н71 – Лампы заднего противотуманного света
Н72, Н73 – Лампы света заднего хода
Н74, Н75 – Лампы сигнала торможения
Н76, Н77 – Лампы заднего габаритного света
Н78, Н79 – Лампы задних указателей поворота
Н80 – Сигнализатор габаритного света
Н81 – Сигнализатор-дублёр
Н91 – Сигнализатор системы управления двигателем (ЗМЗ-4062)
Н92 – Сигнализатор прикрытия воздушной заслонки карбюратора (ЗМЗ-402)
Н97 – Сигнализатор обогрева сидений
Н98, Н99 – Лампы ближнего света
Н100, Н101 – Лампа дальнего света
Н102, Н103 – Лампа указателя поворота передняя
К1 – Реле стартера
КЗ – Реле стеклоочистителя
К6 – Реле режимов кондиционера
К7 – Реле звукового сигнала
К9 – Реле электробензонасоса (ЗМЗ-4062) К12 – Прерыватель указателей поворота
К13 – Прерыватель сигнализатора стояночного тормоза
К18 – Реле дальнего света
К19 – Реле ближнего света
К20 – Реле противотуманных фар
К30 – Реле фароочистителя (ГАЗ-3102)
К36 – Реле электровентилятора
К40 – Реле фар
К42 – Реле обогрева заднего стекла
К46 – Реле системы управления двигателем (ЗМЗ-4062)
К52 – Реле проверки сигнализаторов комбинации приборов
К54 – Реле обогрева сидений
К56 – Реле кондиционера
К57 – Реле муфты компрессора
К71 – Реле задних противотуманных фонарей
К72 – Реле системы ЭПХХ (ЗМЗ-402)
M1 – Стартер
М2 – Электродвигатель вентилятора отопителя
М3 – Электровентилятор системы охлаждения (ЗМЗ-4062)
М4 – Электродвигатель стеклоочистителя
М5 – Электронасос стеклоомывателя
М6 – Электробензонасос (ЗМЗ-4062)
М15 – Электродвигатель фароочистителя (ГАЗ-3102)
М19 – Электродвигатель антенны
М20 – Электродвигатель заднего отопителя (ГАЗ-310231)
М24 – Зеркало заднего вида правое
М25 – Зеркало заднего вида левое
М26, М29 – Электродвигатель стеклоподъёмника
МЗЗ – Электровентилятор климатической установки
М38, М39 – Электропривод корректора фар
М40 – Электровентилятор конденсатора кондиционера
М50-М53 – Моторедуктор запора дверей
Р1 – Спидометр
Р2 – Комбинация приборов
Р3 – Тахометр
Р5 – Указатель напряжения
Р6 – Указатель температуры охлаждающей жидкости
Р7 – Указатель давления масла
Р8 – Указатель уровня топлива
R1-R4 – Помехоподавительные резисторы (ЗМЗ-402)
R12 – Резистор добавочный электродвигателя вентилятора отопителя
R13 – Резистор добавочный электродвигателя вентилятора заднего отопителя (ГАЗ-310231)
R14 – Нагревательный элемент заднего стекла
R17, R18 – Элементы обогрева сиденья
R25, R26 – Электрообогревные жиклеры стеклоомывателя
R28 – Резистор кондиционера
S1 – Выключатель зажигания
S5 – Выключатель аварийной сигнализации
S6 – Переключатель вентилятора отопителя
S9 – Переключатель указателей поворота
S12 – Переключатель стеклоочистителя
S15 – Выключатель нагревательных элементов зеркал заднего вида
S18 – Выключатель заднего противотуманного света
S19 – Выключатель противотуманных фар
S29 – Выключатель света заднего хода
S30 – Выключатель сигнала торможения
S36 – Выключатель звукового сигнала
S39 – Центральный переключатель света
S50 – Переключатель управления зеркал
S52 – Выключатель сигнализатора стояночного тормоза
S54 – Выключатель проверки сигнализаторов комбинации приборов
S61 – Переключатель обогрева заднего стекла
S63 – Переключатель антенны
S70, S71 – Выключатели плафона дверные
S72 – Выключатель системы ЭПХХ (ЗМЗ-402)
S73 – Выключатель вентилятора заднего отопителя (ГАЗ-310231)
S75 – Выключатель фары-искателя (ГАЗ-310231)
S76 – Выключатель плафонов салона (ГАЗ-310231)
S77 – Выключатель плафона вещевого ящика
S81-S84 – Выключатель стеклоподъёмников
S91, S92 – Выключатели обогрева сиденья
S109 – Выключатель обогрева жиклеров стеклоомывателя
S116 – Переключатель электрокорректора фар
S117 – Переключатель электровентилятора климатической установки
S118 – Выключатель кондиционера
S131 – Выключатель сигнализатора прикрытия воздушной заслонки карбюратора (ЗМЗ-402)
Т1,Т4 – Катушки зажигания
U2 – Магнитола
V1 – Регулятор напряжения (ЗМЗ-402)
V2 – Коммутатор транзисторный (ЗМЗ-402)
X1 – Штепсельная розетка (ГАЗ-310231)
ХP1 – Разъём диагностики (ЗМЗ-4062)
ХP2 – Соединитель
Y3 – Электромагнитный клапан ЭПХХ (ЗМЗ-402)
Y19-Y22 – Форсунки (ЗМЗ-4062)
Y23 – Регулятор холостого хода (ЗМЗ-4062)
Y27 – Муфта компрессора кондиционера.
