TADANO GT-550E-2 органы управления в кабине крана
TADANO GT-550E-2 органы управления в кабине крана

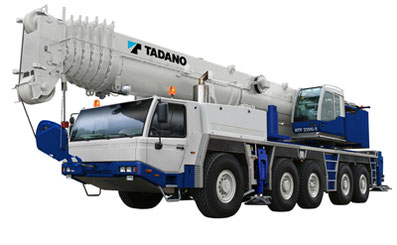

Атокран "Тадано"

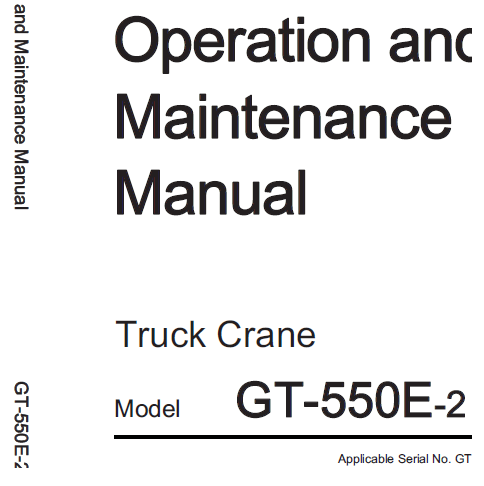

Скачать сервис мануал TADANO GT-550E-2 (руководство по эксплуатации) - 19,5 мегабайт, формат PDF. Страниц 214, язык английский.

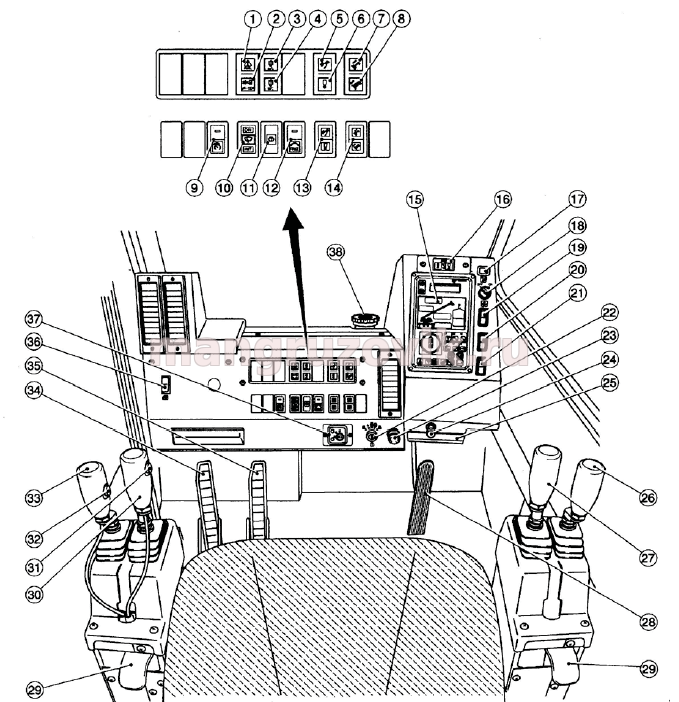

1. Контрольная лампа отмены AML
2. Индикатор блокировки стрелы
3. Давление гидравлического масла 50 ° C контрольная лампа
4. Давление гидравлического масла 85 ° C контрольная лампа
5. Лампа для выброса стрелы
6. Индикатор работы вспомогательного лебедки
7. Индикатор выброса стрелочного типа стрелы II
8. Индикатор стрелки стрелы I
9. Переключатель с низким уровнем оборотов
10. Передний стеклоочиститель
11. Переключатель переднего омывателя
12. Переключатель поворота / блокировка селектора
13. Переключатель управления телескопическим / вспомогательным подъемным механизмом стрелы
14. Переключатель I / II режима телескопирования стрелы
15. AML (устройство предотвращения перегрузки)
16. Индикатор вращения лебедки (опция)
17. Переключатель выключения перемотки 52,
18. Переключатель перераспределения AML
19. Переключатель поворотного тормоза
20. Переключатель поворота
21. Медленная скорость выключатель остановки подъема
22. Переключатель стартера
23. Ручка блокировки ускорителя
24. Прикуриватель
25. Пепельница

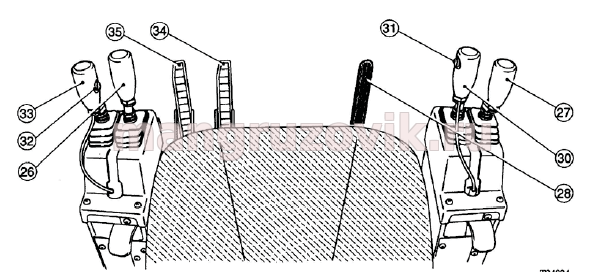

26. Рычаг управления подъемом стрелы
27. Главный рычаг управления подъемным механизмом
28. Педаль акселератора
29. Рычаг разблокировки рычага
30. Рычаг управления телескопическим / вспомогательным рычагом стрелы
31. Переключатель выдвижения стрелы в головке / конце
32. Переключатель звукового сигнала
33. Рычаг управления поворотом
34. Педаль управления телескопической стрелой
35. Педаль управления подъемом стрелы
36. Выключатель стеклоподъемника
37. Панель управления нагревателя (опция)
38. Топливный резервуар


39. Переключатель крыши
40. Переключатель стеклоочистителя
41. Переключатель световой сигнализации
42. Переключатель масляного радиатора
43. Переключатель аварийного выключения
44. Контрольная лампочка аварийного управления аутриггером
45. Аварийный телескопический переключатель 2-го стрелы
46. ​​Тревожный телескопический выключатель третьей или четвертой / верхней стрелы
47. Панель управления кондиционером (опция)
48. Лампа кабины
49. Сиденье
50. Переключатель вентилятора (опция)
51. Переключатель ключа переопределения
52. Рычаг блокировки поворота,
53. Переключатель закрытия окна
54. Наружные контрольные лампы

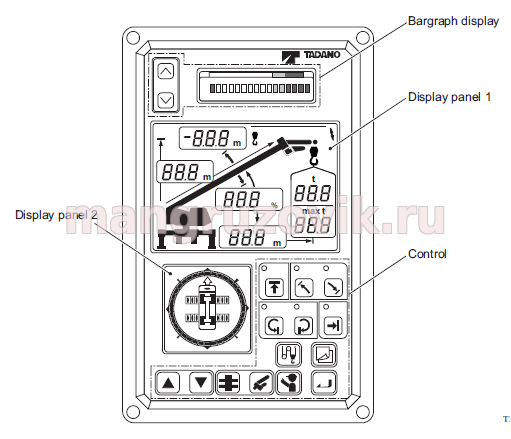

Display Panel 1

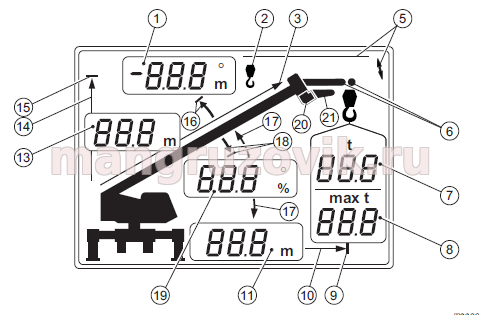

Когда выбран подъем стрелы, отображается смещение угла стрелы.
Когда количество секций линии для выбора каната нажата или клавиша выбора дисплея удерживается нажатой, отображается количество линий. Также, когда активирована функция ограничения верхнего угла стрелы, зарегистрированное предельное значение угла верхней стрелы пока сохраняется нажатый ключ регистра.
2. Количество частичных строк условного символа
-Этот символ показывает, что индикатор угла стрелы (1) указывает
количество частей линии троса.
3. Индикатор длины стрелы.
Этот символ, в то время как отмеченный, означает значение длины стрелы 13.
5. Символ угла стрелы
Далее указывается, что значение, указанное в угле стрелы дисплей [1] представляет собой угол смещения.
6. Символьный символ подъема стрелы
Включается, когда стрелка стрелы выбрана для представления зарегистрированный статус стрелы.
7. Отображение реальной нагрузки
Отображает реальную нагрузку.
8. Номинальная грузоподъемность
Отображает номинальную грузоподъемность.
9. Ориентировочный символ ограничения ограничения радиуса нагрузки
Далее указывается, что значение, указанное в нагрузке
Отображение радиуса [11] представляет собой предел радиуса нагрузки. Заметка что индицирующий символ радиуса нагрузки [10] также отображается в то же время.
10. Ориентировочный символ радиуса нагрузки
Указывает, что значение, показанное на дисплее радиуса нагрузки
[11] представляет собой радиус нагрузки.
11. Отображение радиуса нагрузки
Обычно отображает радиус нагрузки крана.
Когда активирована функция ограничения предела радиуса нагрузки, отображается значение ограничения предела радиуса нагрузки
в то время как ключ регистра удерживается.
13. Отображение длины стрелы
Обычно отображает длину стрелы.
Отображает высоту подъема, когда клавиша изменения дисплея нажата.
Когда функция ограничения высоты подъема активированна, это отображает значение ограничения высоты подъема, в то время как
нажата клавиша.
14. Ориентировочный символ высоты подъема
Этот символ означает значение в дисплей длины стрелы [13] - высота подъема.
15. Символ ограничения высоты подъема
Этот символ означает значение на дисплее длины стрелы [13] является величиной ограничения высоты подъема.
Символ высоты подъема [14] отмечен одновременно.
16. Верхний предел ограничения угла наклона стрелы
Указывает, что на дисплее стрелки стрелки [1] отображается зарегистрированная верхнее значение ограничения угла стрелы.
17. Символ индикатора угла стрелы
Указывает, что на дисплее угла стрелы [19] отображается угол стрелы.
18. Нижний ограничитель ограничения угла наклона стрелы
Указывает, что на дисплее угла стрелы [19] отображается зарегистрированное нижнее значение угла нижней стрелы.
19. Индикатор угла стрелы
Обычно отображается угол стрелы.
Отображает момент%, когда клавиша изменения дисплея удерживается. Когда функция ограничения активирована, отображается нижнее значение ограничения нижнего предела угла стрелы в то время как ключ регистра удерживается.
20. Символ индикатора подъема стрелы
появляется, когда выбран подъем стрелы.
21. Ориентировочный символ одностороннего подъема
Приходит, когда выбран односторонний лифт.


Управление

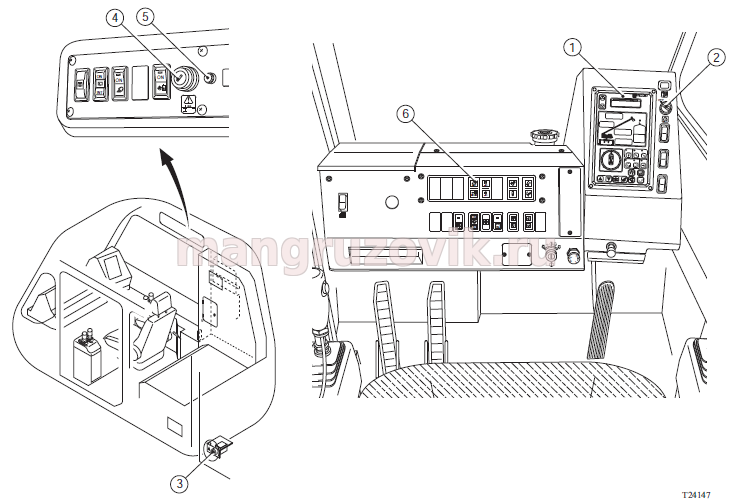

1. Блок AML
2. Переключатель переопределения AML
3. Переключатель ключа переопределения
4. Выключатель аварийного выносного выключателя
5. Контрольная лампа аварийного выпрямителя
6. Контрольная лампа отмены AML


Переключатель переопределения AML
Переключатель ключа переопределения -
Это аварийные выключатели, предназначенные для того, когда в системе AML происходит сбой.
Выключатель аварийного выключения
Этот переключатель используется, чтобы разрешить регистрацию расширения аутригера ширина временно на AML и поддерживать кран
при возникновении ошибки на выносной стороне детектор.



Части устройства

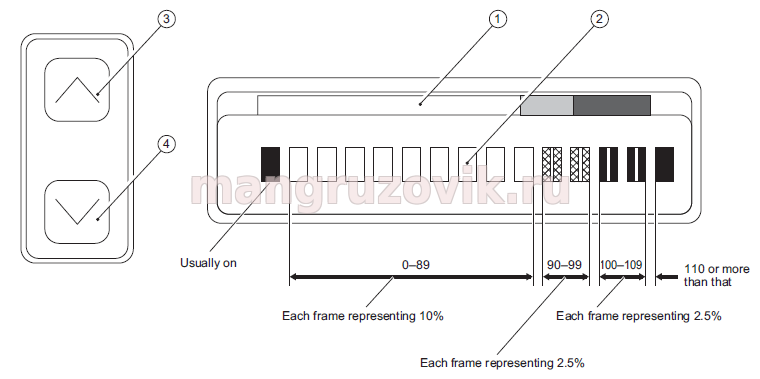

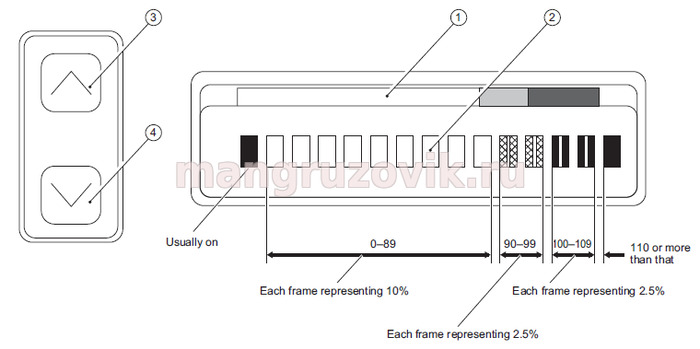

1. Знак отношения момента
Коэффициенты момента на барграфе имеют цветную кодировку как
следующим образом:
безопасный (зеленый), уведомление (желтый) и лимит (красный).
2. Моментный дисплей
Обычно отображает отношение момента на барграфе.
Отображает масляное давление и гидротрансформатор главной цепи
давление масла, когда ключ изменения дисплея
удерживается.
Также отображает сообщения об ошибках, когда AML или любой из
связанные с ним устройства не работают.
3. Клавиша прокрутки
Используется для просмотра предыдущих строк сообщения, отображаемых на
отображение момента.
4. Клавиша прокрутки вниз
Используется для просмотра следующих строк сообщений, отображаемых на
отображение момента.


Controls

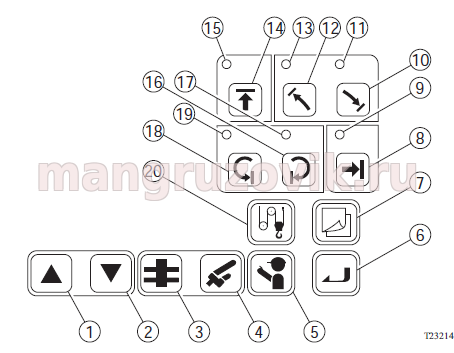

1. Увеличить ключ
Используется для увеличения выбранного значения.
2. Уменьшить ключ
Используется для уменьшения выбранного значения.
3. Кнопка выбора режима выноса
Используется для выбора статуса аутригера.
4. Клавиша выбора режима подъема
Используется для выбора состояния подъема.
5. Проверить ключ
Используется для проверки функций системы AML.
6. Зарегистрировать ключ
Используется для регистрации выбранного состояния.
7. Кнопка изменения дисплея
Используется для переключения дисплеев на панель дисплея 1.
8. Ключ ограничения радиуса нагрузки
Используйте для активации и отмены функции ограничения радиуса нагрузки.
9. Индикатор ограничения радиуса нагрузки
Загорается, когда активирована функция ограничения радиуса нагрузки.
10. Нижний ограничитель ограничения угла наклона стрелы
Используется для активации и отмены нижнего угла стрелы
ограничивающая функция.
11. Нижняя контрольная лампа ограничения нижнего угла стрелы
Загорается, когда самая нижняя функция ограничения угла стрелы
активируется.
12. Верхний предел ограничения угла наклона стрелы
Используется для активации и отмены верхнего угла стрелы
ограничивающая функция.
13. Верхний индикатор ограничения ограничения угла стрелы
Загорается, когда самая верхняя функция ограничения угла стрелы
активируется.
14. Кнопка ограничения высоты подъема
Используется для активации и отмены ограничения высоты подъема
функция.
15. Контрольная лампа ограничения высоты подъема
Загорается, когда активируется функция ограничения высоты подъема.
16. Правильный ключ ограничения поворота
Используется для активации и отмены функции ограничения поворота вправо.
17. Индикатор правого ограничения поворота
Загорается, когда активирована функция ограничения поворота
18. Левый ключ ограничения поворота
Используется для активации и отмены функции ограничения поворота влево.
19. Контрольная лампа ограничения левого поворота
Загорается, когда активирована функция ограничения левого поворота.
20. Количество частей линии выбора каната
Используется для регистрации ряда частей веревки.


Display Panel 2

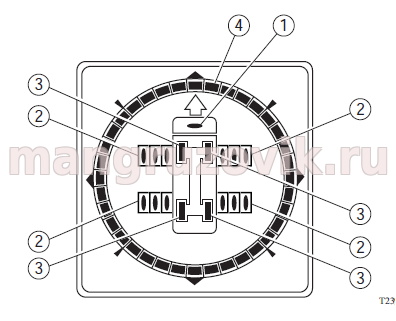

1. Указывает, что используется фронтальный разъем.
2. Ориентировочный символ состояния аутригера
Отображает способ расширения аутриггеров.
3. Индикатор состояния «На резине» (Outrigger-not-in-use)
символ появляется, когда стартер переключается на работу оператора крана
кабина включена.
5. Индикатор положения стрелы
Отображает положение стрелы с шагом 10 °.
