DAF 95XF / XF95 1997-2006 г электрическая схема приборной панели.

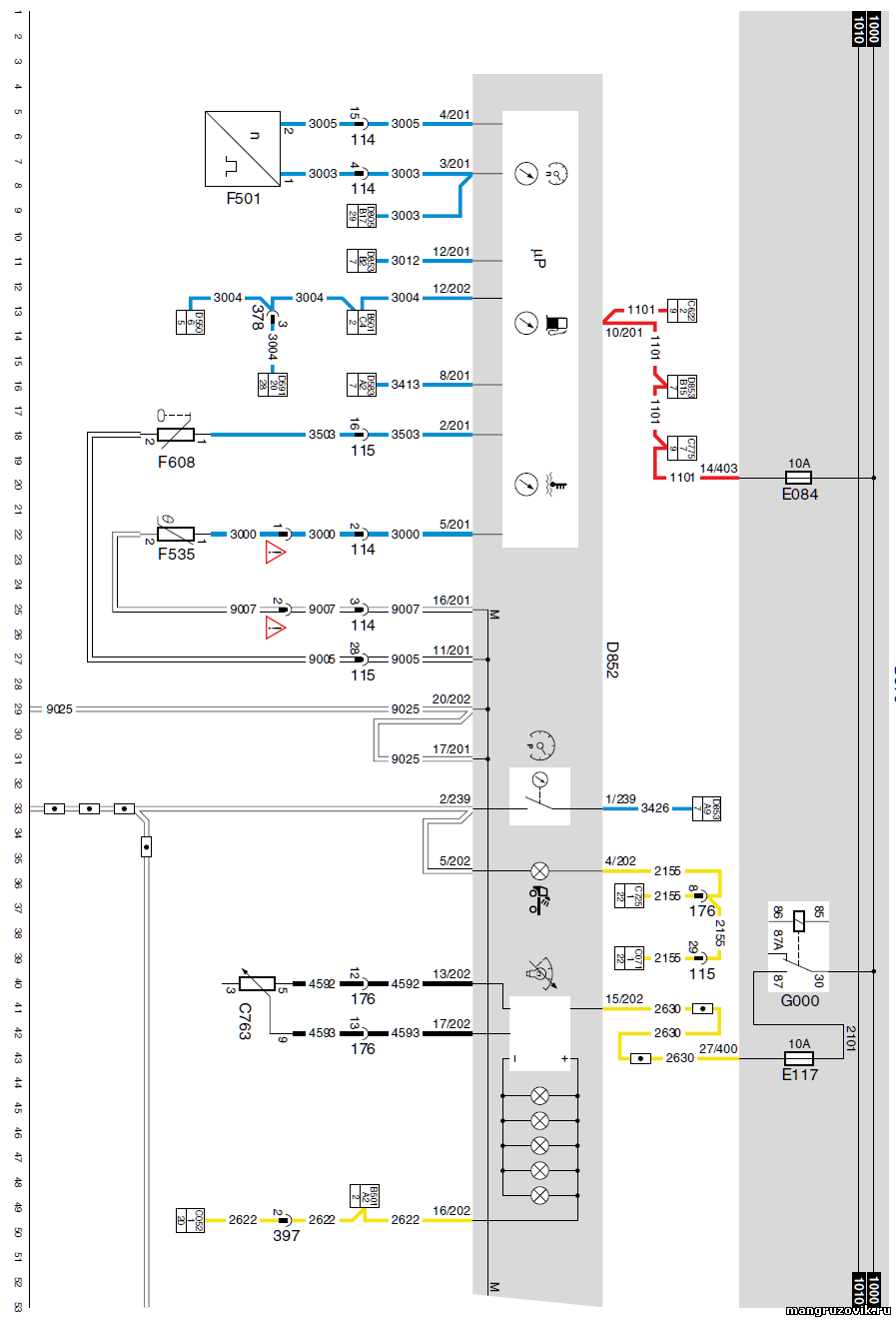

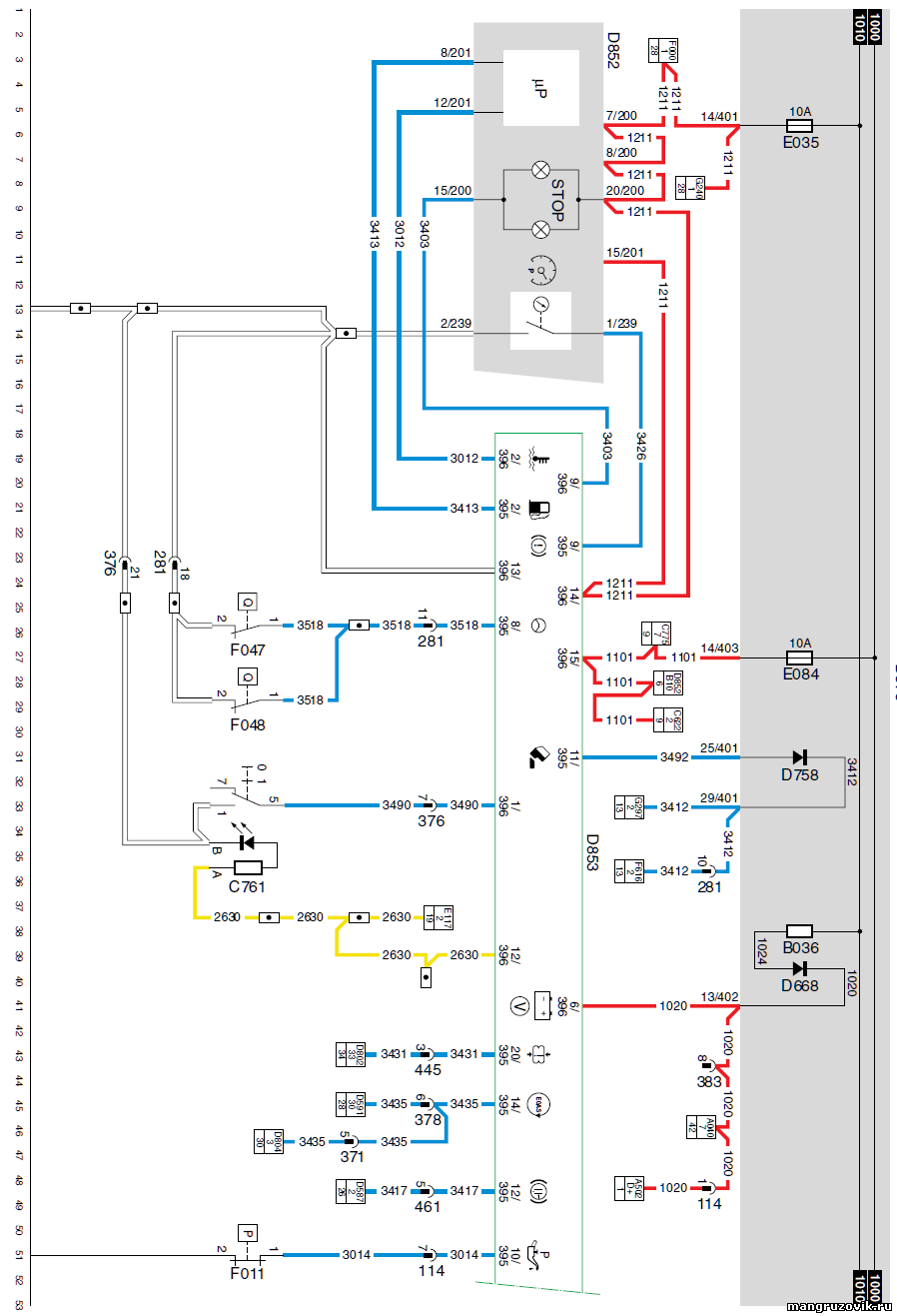

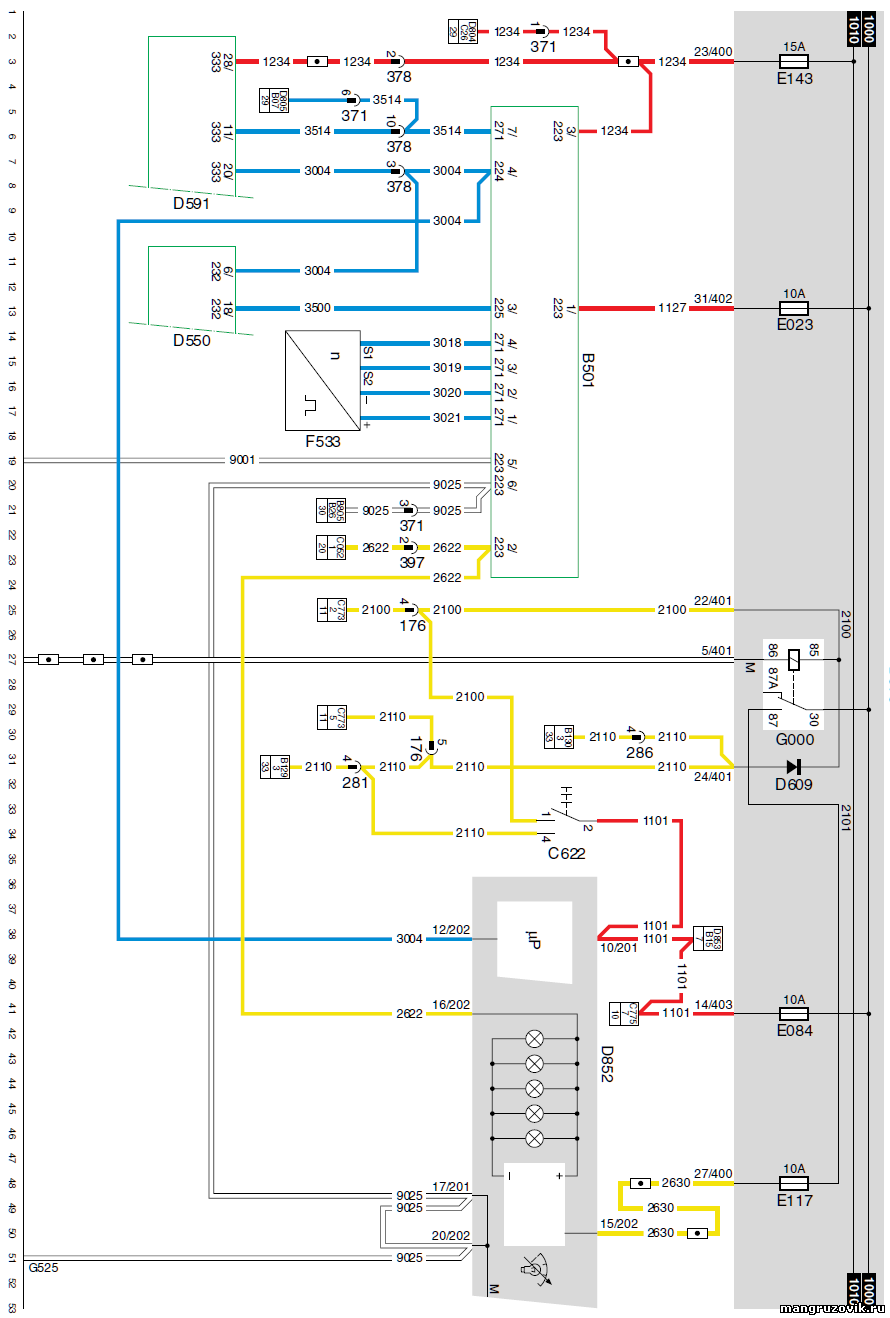

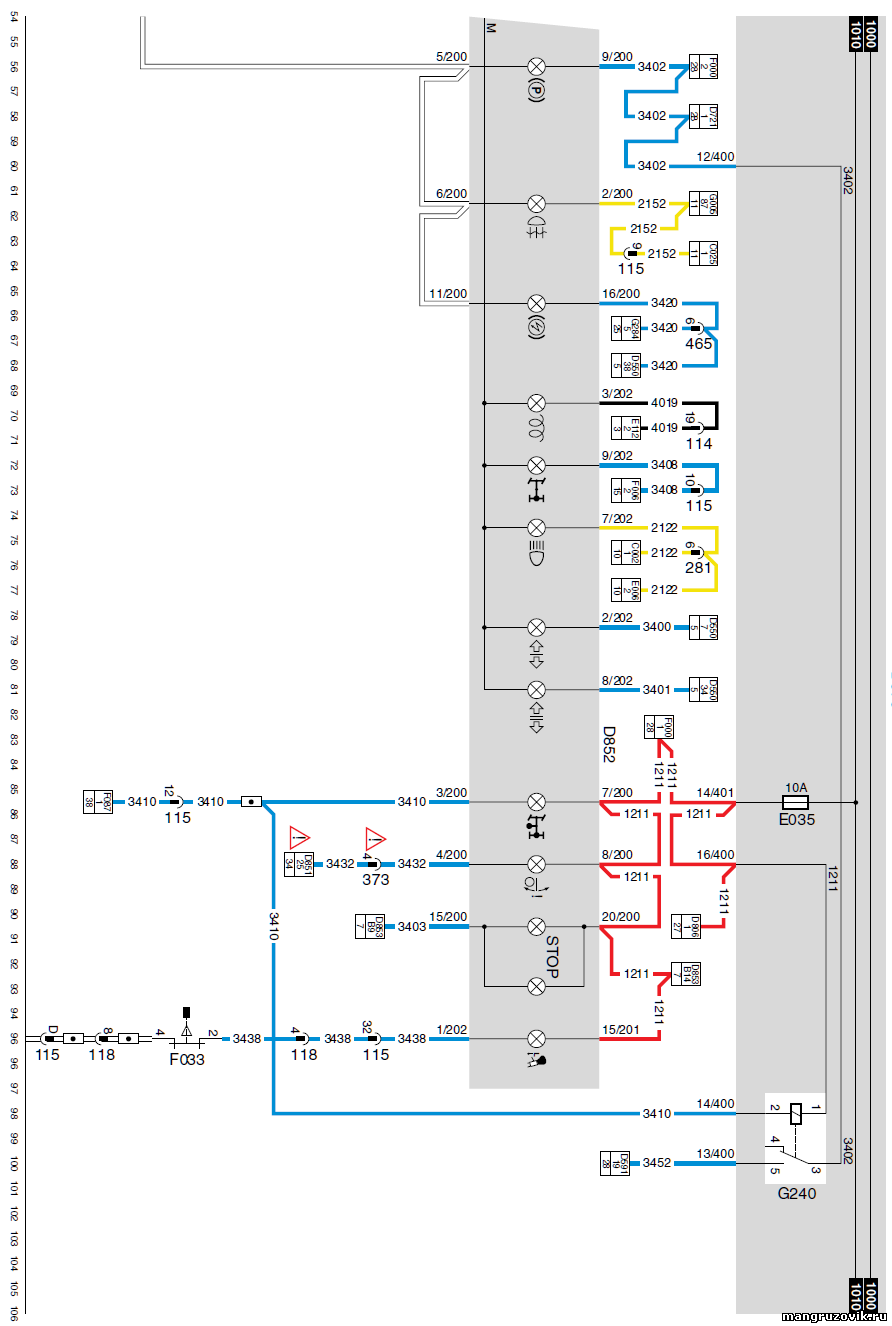

DAF 95XF электрическая схема приборной панели


DAF 95XF / XF95 1997-2006 г
на электросхеме указаны подключение - Указатель
топлива. Указатель температуры охлаждающей
жидкости. Централизованная сигнальная система
(CWS). Счетчик оборотов. Панель сигнальных
лампочек. спидометр, одометр и таймер узлы подсветки
 щитка приборов и подключение датчиков для указателей.
подключения датчика скорости,датчика
оборотов,соединение переключателей,
нумерация проводов и прочее.

Обозначение элементов на электросхеме приборной доски Даф 95ХФ,перевод с немецкого языка,оригинал обозначения щитка приборов находится ниже.

E035 предохранитель приборной панели и световые индикаторы 101
E084 подсветка приборов 201
E143 предохранитель E-Gas / УПЭК / тахограф (дежурное питание) 27
E023 Отопитель 22
E117 резерв 243
D758 диод предотвращающий скачек напряжения для CWS 291
D609 диодный переключатель света 208
D668 диод генератор (D +) 6
D852 приборная панель DIP-3105
D853 панель приборов CWS-2 155
D550 электронный блок управления КТР-2 49
D591 электронный блок управления E-Gas-3504
F011 переключатель Motoroldruck 164
F047 комбинированный переключатель рулевого управления (1-й уровень) 160
F048 комбинированный переключатель рулевого управления (2-й уровень) 162
F533 Датчик скорости (4-полюсный) 1 22
F501 Датчик оборотов 107
F608 Датчик уровня топлива 116
F535 Датчик Motorkuhlflussigkeitstemperatur 115
C761 переключатель CWS, отключающий предупреждение 155
C763 потенциометр регулировки яркости подсветки приборов 119
C622 переключатель 204/207 света
G000 реле затухания освещения салона 200/220
G240 реле управления ВОМ / скорость 101/153
B501  тахограф 2








Оригинальное обозначение узлов и элементов на схеме приборки тягача DAF 95XF
E035 Sicherung Instrumente und Anzeigeleuchten 101
E084 Sicherung Beleuchtung 201
E143 Sicherung E-Gas/UPEC/Fahrtschreiber 27
E023 Sicherung Kaltstartschalter/Fahrtschreiberuhr/ Programmschaltuhr
Standheizung 22
E117 Sicherung Suchbeleuchtung 243
D758 Diode Verhinderung Ruckspeisung zur CWS 291
D609 Diode Lichtschalter 208
D668 Diode Generatorschutz (D+) 6
D852 Instrumententafel DIP-3 105
D853 панель приборов CWS-2 155
D550 Elektronisches Steuergerat CTE-2 49
D591 Elektronisches Steuergerat E-Gas-3 504
F011 Prufschalter Motoroldruck 164
F047 Prufschalter Lenkung (1. Kreis) 160
F048 Prufschalter Lenkung (2. Kreis) 162
F533 Sensor Geschwindigkeit (4polig) 1. 22
F501 Sensor Drehzahl 107
F533 Sensor Geschwindigkeit (4polig) 1. 22
F501 Sensor Drehzahl 107
F608 Sensor Kraftstoffstand 116
F535 Sensor Motorkuhlflussigkeitstemperatur 115
C761 Schalter CWS, mehr Warnungen 155
C763 Potentiometer Abblenden Instrumentenbeleuchtung 119
C622 Beleuchtungsschalter 204/207
G000 Relais Ruckleuchte/Umri?leuchte 200/220
G240 Mikrorelais Nebenantrieb/Drehzahlregelung 101/153
B501 Kompaktfahrtschreiber 22

Смотреть электрическую схему полностью DAF 95XF
