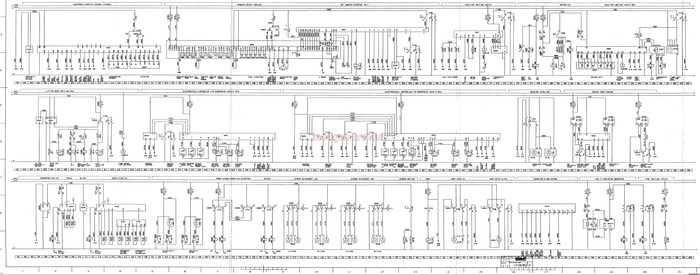

лист 1 разрешение 6730 на 950 пикселей, размер 230 Кб.

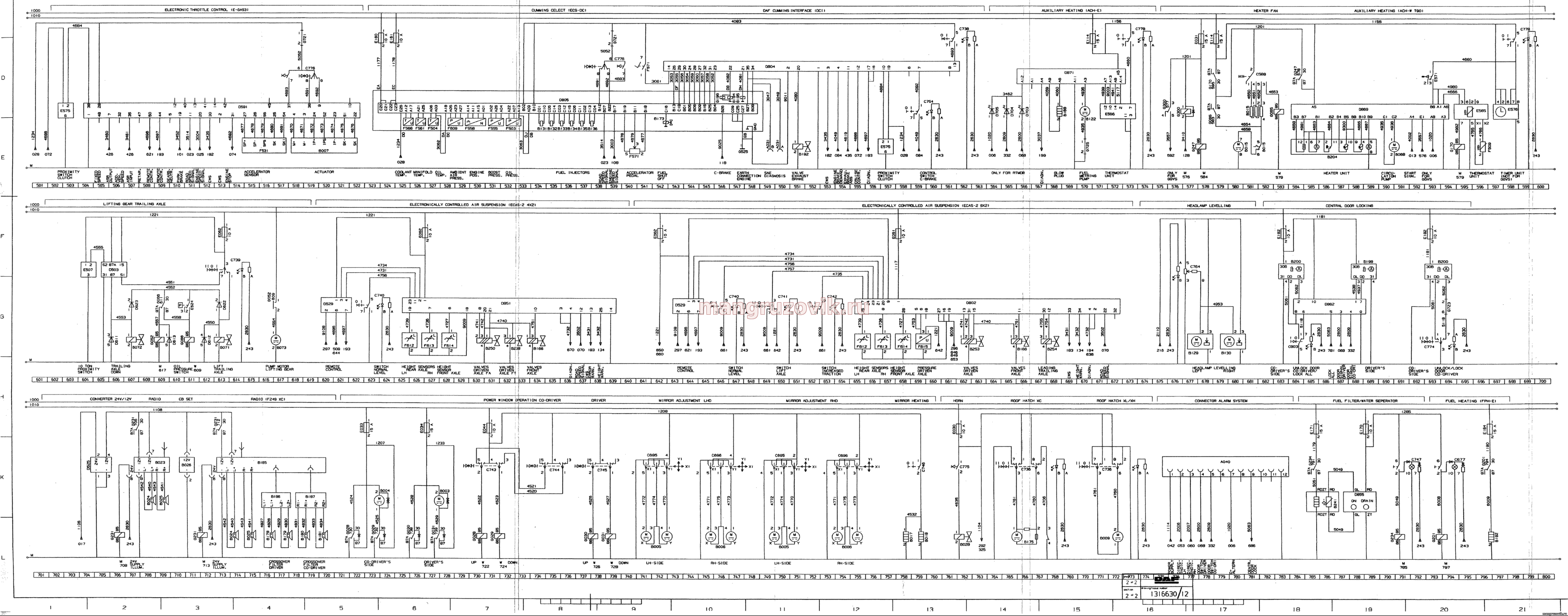

лист 2 разрешение 6730 на 2651 пикселей, размер 730 Кб.

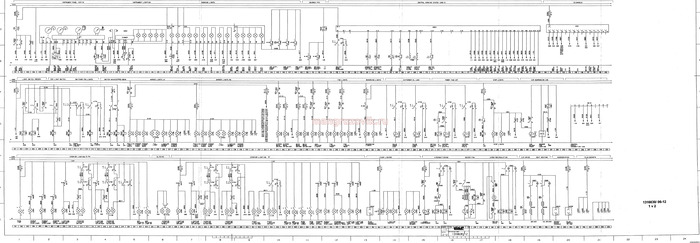

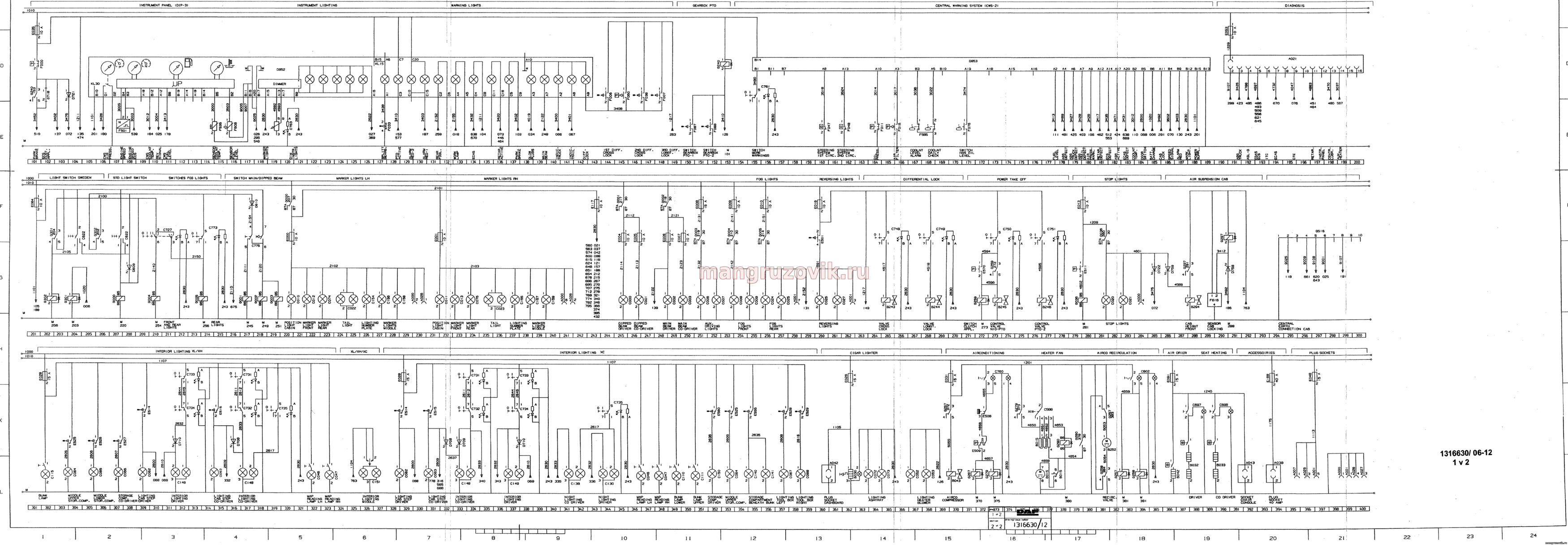

лист 3 разрешение 6740 на 930 пикселей, размер 225 Кб.

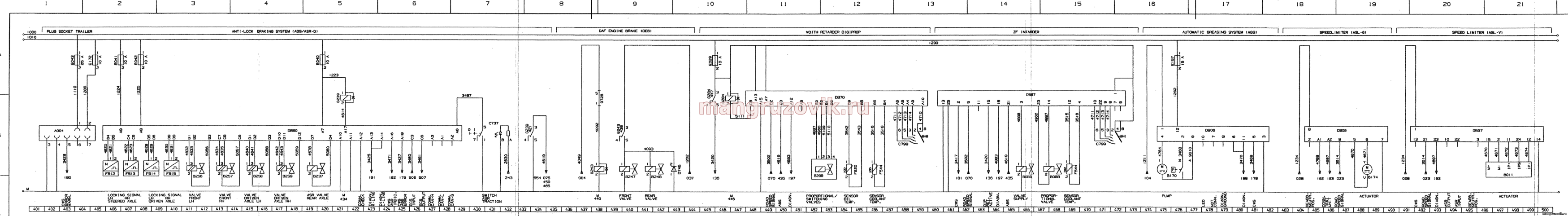

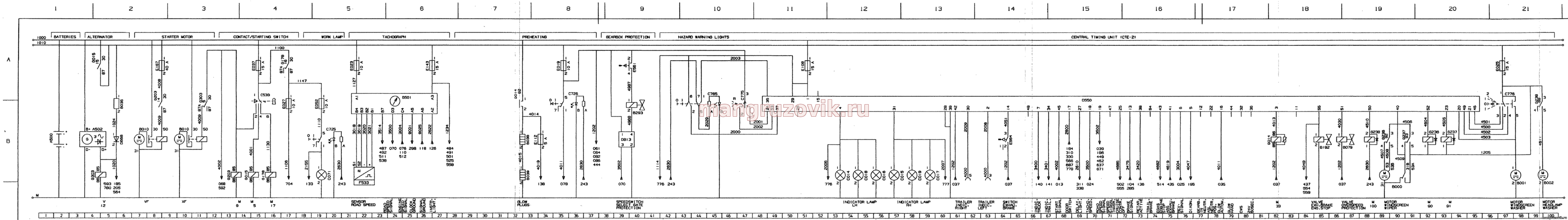

лист 4 разрешение 6780 на 2667 пикселей, размер 718 Кб.
ÄNDERUNGEN IN DER ELEKTRISCHEN ANLAGE
2-3
2.3 ÜBERSICHT DER GRUNDKODENUMMERN DES STROMLAUFPLANS
1316630/06-12
Spalte 1 : Grundkodenummer
Spalte 2 : Beschreibung
Spalte 3 : Nummer auf dem Suchbalken
des Stromlaufplans
1316630/06-12
Spalte 1 Spalte 2 Spalte 3
A000 Steckdose Anhänger/Auflieger (7polig) 62/63/230/241/284/399
A001 Steckdose Nebelschlußleuchte/Rückfahrscheinwerfer (7polig) 258/262/397/399
A004 Steckdose ABS FA (7polig) 404
A007 Steckdose 24V, 2polig 395
A021 Diagnosesteckdose (16polig) 191
A026 Umrißleuchte Aufbau (4polig) 230/241/396/400
A027 Steckdose für Nebenverbraucher (4polig) 400
A031 Steckdose Diagnose, 2polig, SAE CUMMINS 549/550
A033 Steckdose Alarmanlage (9polig) 183
A038 Steckdose Nebenverbraucher, 2polig, 40A 394
A040 Steckdose Alarm 776
A042 Steckdose Armaturenbrett (2polig) 361
A043 Steckdose Sitzkonsole Fahrerseite (2polig) 392
A500 Batterien (2x) 2
A502 Generator integrierter Spannungsregler 4
B000 Motor Scheibenwischer 89
B001 Motor Scheibenwascherpumpe 98
B002 Motor Scheinwerferwascherpumpe 100
B003 Motor elektrischer Scheibenheber Fahrerseite 728
B004 Motor elektrischer Scheibenheber Beifahrerseite 724
B005 Motor Spiegelverstellung, links 741/750
B006 Motor Spiegelverstellung, rechts 745/754
B007 Stellmotor Geschwindigkeit/Drehzahl, E-Gas 518
B009 Motor Dachluke 772
B010 Anlasser 8/11
B011 Motor Geschwindigkeitsbegrenzer 496
B015 Heizgebläse, 4 Geschwindigkeiten 376/378/580/581/582
B017 Spiegelheizung Fahrerseite 758
B018 Spiegelheizung Beifahrerseite 759
B023 Radio 708
B024 Lautsprecher, links 708/714
B025 Lautsprecher, rechts 709/715
B026 CB-Funk 711
B028 Drucklufthupe 762
B030 Zigarettenanzünder Fahrerseite 362
B032 Sitzheizung Fahrerseite 388
B033 Sitzheizung Beifahrerseite 390
B036 Widerstand D+ Generator 6
B038 Glühwendel 33
B039 Glühwendel 33
B042 Elementheizung Lufttrockner 386
B043 Kompressor der Klimaanlage 370
B068 Kraftstoffpumpe Standheizung 591
B071 Ventil Heben Hebevorrichtung 613
B072 Ventil Senken Hebevorrichtung 607
B073 Pumpe von Motor Hebevorrichtung 617
B079 Ventil Einfach-H-Sicherung 86
B088 Ventil Intarder proportional 468
B089 Ventil Intarder Druckluftvorrat 466
B122 Kraftstoff-Dosierpumpe Standheizung, Eberspächer 570
B129 Motor Scheinwerferhöhenverstellung, links 678
B130 Motor Scheinwerferhöhenverstellung, rechts 680
B166 Ventil ECAS Vorderachse 634/665
B168 Glühwendel Standheizung D1LC 568
B170 Pumpe der Zentralschmierung mit Druckschalter 475
B174 Motor Geschwindigkeitsbegrenzer 488
B175 Motor Dachluke Super-Space–Cab 766
B178 Lautsprecher, links 716
B179 Lautsprecher, links 718
B180 Lautsprecher, rechts 719
B181 Lautsprecher, rechts 720
B182 Kraftstoffheizung 797
B185 Radio 713
B186 Filter Lautsprecher, Fahrerseite 717
B187 Filter Lautsprecher, Beifahrerseite 719
B192 Motorbremsventil 85/551
B199 Türzentralverriegelung Fahrerseite 688
B200 Motor Türzentralverriegelung Beifahrerseite F249 XH/XC 683/693
B204 Heizeinheit Standheizung Thermo 90 584
B237 Ventil ASR 419
B238 Ventil ECAS Antriebsachse, links/rechts, Druckluftvorrat (FT) 632
B241 Sensor Heizelement Kraftstoffilter/ Wasserabscheider 785
B243 Ventil Betätigung Quersperr-Achsgetriebe 265
B244 Ventil Betätigung Längssperr-Achsgetriebe 268
B245 Ventil Betätigung Nebenantrieb 273
B246 Ventil Betätigung Nebenantrieb 277
B247 Motorbremsventil (DEB) 440
B248 Motorbremsventil (DEB) 441
B250 Ventil ECAS Antriebsachse, links/rechts, Druckluftvorrat (FA) 630
B252 Umwälzventil 381
B253 Ventil ECAS Antriebsachse, links/rechts, Druckluftvorrat 662
B254 Ventil ECAS Nachlauf-/Vorlaufachse heben/senken 667
B256 Ventil ABS, vorn links 411
B257 Ventil ABS, vorn rechts 413
B258 Ventil ABS, hinten links 415
B259 Ventil ABS, hinten rechts 417
B293 Ventil Schaltgassensicherung Getriebe 40
B294 Ventil Fahrerhausfederung ausschalten, Höhenregelung
Fahrerhaus-Vorderseite 288
B298 Ventil Fahrerhausfederung ausschalten, Höhenregelung
Fahrerhaus-Rückseite 452
B501 Kompaktfahrtschreiber 22
C000 Abblendlicht, links 245
C001 Abblendlicht, rechts 246
C002 Fernlicht, links 249
Spalte 1 Spalte 2 Spalte 3
C003 Fernlicht, rechts 250
C006 Weitstrahler, links 251
C007 Weitstrahler, rechts 252
C008 Nebelscheinwerfer links 254
C009 Nebelscheinwerfer rechts 255
C010 Umrißleuchte Scheinwerfer, links 220
C011 Umrißleuchte Scheinwerfer, rechts 232
C012 Umrißleuchte vorn links 222
C013 Umrißleuchte vorn rechts 233
C014 Fahrtrichtungsanzeiger vorn links 53
C015 Fahrtrichtungsanzeiger vorn rechts 57
C16 Fahrtrichtungsanzeiger seitlich links 56
C17 Fahrtrichtungsanzeiger seitlich rechts 59
C18 Fahrtrichtungsanzeiger hinten links 55
C19 Fahrtrichtungsanzeiger hinten rechts 58
C020 Bremsleuchte, links 281
C021 Bremsleuchte, rechts 283
C022 Schlußleuchte, links 225
C023 Schlußleuchte, rechts 236
C024 Nebelschlußleuchte links 256
C025 Nebelschlußleuchte rechts 257
C026 Rückfahrscheinwerfer, links 260
C027 Rückfahrscheinwerfer, rechts 261
C046 Kartenleselampe Fahrerseite 322/347
C047 Kartenleselampe Beifahrerseite 323/348
C052 Beleuchtung Heizgebläse, links 367
C053 Beleuchtung Heizgebläse, rechts 368
C062 Einstiegsbeleuchtung Fahrerseite 309/329
C063 Einstiegsbeleuchtung Beifahrerseite 315/331
C064 Beleuchtung Stauraum oben in der Mitte 304/353
C065 Beleuchtung Stauraum unten in der Mitte 305
C066 Beleuchtung Stauraum, rechts 307
C067 Beleuchtung Werkzeugfach, links 357
C068 Beleuchtung Werkzeugfach, rechts 358
C071 Arbeitsscheinwerfer 19
C072 Beleuchtung Ascher, links 364
C073 Beleuchtung Ascher, rechts 365
C074 Umrißleuchte hinten links 223
C075 Umrißleuchte hinten rechts 234
C110 Schlafliegen-Leseleuchte mit Schalter, unten 349
C111 Schlafliegen-Leseleuchte mit Schalter, oben 351
C115 Schlafliegen-Leseleuchte mit Schalter 302
C130 Nachtbeleuchtung Innenraum rot Fahrerseite 344
C139 Nachtbeleuchtung Innenraum rot Beifahrerseite 341
C140 Beleuchtung Stauraum unter der unteren Schlafliege (Lampe 1) 355
C141 Beleuchtung Stauraum unter der unteren Schlafliege (Lampe 2) 356
C148 Innenbeleuchtung Fahrerseite 2 x 21W 317/333
C149 Innenbeleuchtung Beifahrerseite 2 x 21W 312/337
C150 Beleuchtung Stauraum, links 352
C151 Innenbeleuchtung mit Schalter in der Mitte 326
C154 Schlußleuchte links, Nummernschild (Sattelschlepper) 226
C155 Schlußleuchte rechts, Nummernschild (Sattelschlepper) 237
C156 Umrißleuchte links 1. (Sattelschlepper) 227
C157 Umrißleuchte rechts 1. (Sattelschlepper) 238
C158 Umrißleuchte links 2. (Sattelschlepper) 228
C159 Umrißleuchte rechts 2. (Sattelschlepper) 240
C539 Schalter Nebenverbraucher Kontakt Anlassen 15
C588 Schalter Heizgebläse, 4 Geschwindigkeiten 377/581
C622 Beleuchtungsschalter 204/207
C677 Schalter Kraftstoffheizung 794
C695 Schalter Spiegelverstellung Fahrerseite 743/751
C696 Schalter Spiegelverstellung Beifahrerseite 747/755
C697 Schalter Sitzheizung Fahrerseite 388
C698 Schalter Sitzheizung Beifahrerseite 390
C725 Schalter Arbeitsscheinwerfer 19
C726 Schalter Glühen 35
C727 Schalter Nebelschlußleuchte 210
C731 Schalter Innenbeleuchtung Dachkonsole (Schlafliegenbetätigung)
Beifahrerseite F249 XC 317/334
C732 Schalter Innenbeleuchtung Dachkonsole Beifahrerseite F249 XC 317/334
C733 Schalter Innenbeleuchtung Dachkonsole (Schlafliegenbetätigung)
Fahrerseite F249 XC 312/338
C734 Schalter Innenbeleuchtung Dachkonsole Fahrerseite F249 XC 312/338
C735 Schalter Nachtbeleuchtung Innenraum FG249 XC 319/344
C736 Schalter Dachluke F249 XL/XH/XC 766/771
C737 Traktionsschalter ASR 430
C738 Schalter Ausschaltung Geschwindigkeitsregelung 561
C739 Schalter Hebevorrichtung 613
C740 Schalter ECAS normales Niveau 623/646
C741 Schalter ECAS Achse heben 649
C742 Schalter Anfahrhilfe 653
C743 Schalter elektrischer Scheibenheber Beifahrerseite (Tür Fahrerseite) 730
C744 Schalter elektrischer Scheibenheber Beifahrerseite (Tür Beifahrerseite) 735
C745 Schalter elektrischer Scheibenheber Fahrerseite (Tür Fahrerseite) 738
C746 Schalter für Spiegelheizung 759
C747 Schalter Betätigung Kraftstoffilter/ Wasserabscheider 791
C748 Schalter Betätigung Quersperr-Achsgetriebe 265
C749 Schalter Betätigung Längssperr-Achsgetriebe 268
C750 Schalter Betätigung Nebenantrieb 273
C751 Schalter Betätigung Nebenantrieb 277
C754 Schalter Motorbremse VF-Motor 559
C760 Schalter Klimaanlage 372
C761 Schalter CWS, mehr Warnungen 155
C763 Potentiometer Abblenden Instrumentenbeleuchtung 119
C764 Potentiometer Scheinwerferhöhenverstellung 676
C765 Schalter Warnleuchten (mit LED-Orientierungsbeleuchtung) 43
C773 Schalter Nebelschlußleuchte 214
C774 Schalter Türzentralverriegelung 693
C775 Schalter Blinker/Fernlicht/Abblendlicht/Signalhorn 47/217/762
C776 Kombischalter 97/518/539
C778 Schalter Standheizung 573/598
C799 Schalter Retarder 458/471
C802 Schalter Umwälzung 383
C803 Schalter Türzentralverriegelung 684
D503 Elektronisches Steuergerät der Hebevorrichtung 605
D525 Elektronisches Steuergerät des 24/12V-Wandlers 705
D529 Elektronisches Steuergerät der ECAS-Fernbedienung 621/644
D550 Elektronisches Steuergerät CTE-2 49
D587 Elektronisches Steuergerät des ZF-Intarders 472
D591 Elektronisches Steuergerät E-Gas-3 504
D597 Elektronisches Steuergerät des Geschwindigkeitsbegrenzers ASL-V 492
D609 Diode Lichtschalter 208
D610 Diode Fernlicht/Abblendlicht 217
D611 Diode Hebevorrichtung Dämpfung Ventil Senken 606
D612 Diode Hebevorrichtung Dämpfung Ventil Heben 612
D613 Diode Hebevorrichtung Dämpfung Relais Pumpe 610
D622 Diode Hebevorrichtung Sperren Heben 613
D623 Diode Hebevorrichtung Sperren Senken 607
D668 Diode Generatorschutz (D+) 6
D703 Diode Ausschalten Standheizung/Türkontakt Fahrerseite 566
D704 Diode Ausschalten Standheizung/Türkontakt Beifahrerseite 565
D705 Diode Ausschalten Standheizung, laufender Motor 564
D708 Diode Innenbeleuchtung, Verhinderung Rückspeisung zu Einstieg
Beifahrerseite 1316/332
D709 Diode Innenbeleuchtung, Verhinderung Rückspeisung zum Schalter
Beifahrerseite 333
D710 Diode Innenbeleuchtung, Verhinderung Rückspeisung zum Schalter
Fahrerseite 312/338
D721 Diode Feststellbremse, Verhinderung Rückspeisung 104
D722 Diode Bremsleuchten, Verhinderung Rückspeisung 285
D745 Diode Motorbremsventile (DEB) 443
D758 Diode Verhinderung Rückspeisung zur CWS 291
D759 Diode Verhinderung Rückspeisung zu Bremsleuchten 286
D802 Elektronisches Steuergerät von ECAS-2 655
D804 Elektronisches Steuergerät der DAF-Cummins-Schnittstelle 561
D805 Elektronisches Steuergerät CUMMINS CELECT 524
D806 Elektronisches Steuergerät der Zentralschmierung 475
D809 Elektronisches Steuergerät des Geschwindigkeitsbegrenzers ASL-G 485
D813 Elektronisches Steuergerät der Schaltgassensicherung, Getriebe 39
D850 Elektronisches Steuergerät der ABS/ASR Typ D 407
D851 Elektronisches Steuergerät von ECAS-2 (4x2) 626
D852 Instrumententafel DIP-3 105
D853 Elektronisches Steuergerät CWS-2 155
D855 Elektronisches Steuergerät Wasserabscheider 788
D862 Elektronisches Steuergerät Türzentralverriegelung 684
D869 Elektronisches Steuergerät der Standheizung Thermo 90 585
D870 Elektronisches Steuergerät Voith-Retarder 133-2 448
D871 Elektronisches Steuergerät der Standheizung D3LC 572
E000 Sicherung Umrißleuchte hinten links 220
E001 Sicherung Umrißleuchte hinten rechts 232
E004 Sicherung Abblendlicht, Fahrerseite 425
E005 Sicherung Abblendlicht-Anzeigeleuchte Beifahrerseite 246
E006 Sicherung Fernlicht Fahrerseite 249
E007 Sicherung Fernlicht-Anzeigeleuchte Beifahrerseite 250
E008 Sicherung Weitstrahler 251
E009 Sicherung Nebelscheinwerfer 254
E010 Sicherung Nebelschlußleuchten 256
E013 Sicherung Bremsleuchten 280
E016 Sicherung Rückfahrscheinwerfer 260
E019 Sicherung Glühbetätigung/CTE/Fahrtrichtungsanzeiger/Motorbremse 35
E023 Sicherung Kaltstartschalter/Fahrtschreiberuhr/ Programmschaltuhr
Standheizung 22
E025 Sicherung Scheibenwischer-/Scheinwerferwaschermotor 97
E026 Sicherung Zigarettenanzünder 362
E027 Sicherung Wandler 24/12V 17
E028 Sicherung Innenbeleuchtung 302/329
E029 Sicherung Retarder Motorbremse 446
E030 Sicherung Signalhorn 762
E031 Sicherung Heizgebläse ITC-Einheit 370/578
E033 Sicherung Scheibenhebermotor Beifahrerseite 723
E034 Sicherung Scheibenhebermotor Fahrerseite 727
E035 Sicherung Instrumente und Anzeigeleuchten 101
E037 Sicherung Kontaktschalter 15
E040 Sicherung ABS 420
E041 Sicherung ABS 407
E042 Sicherung ABS 408
E043 Sicherung ABS Anhänger/Auflieger 404
E044 Sicherung Spiegelheizung 731
E048 Sicherung Stromzufuhr Anhänger/Auflieger 397
E051 Sicherung ECAS-1 658
E052 Sicherung ECAS Fernbedienung Arbeitsscheinwerfer 19
E053 Sicherung ECAS Diagnosestecker (16polig) 191
E062 Sicherung Hebevorrichtung und ECAS 613/627/642
E084 Sicherung Beleuchtung 201
E091 Sicherung Heizelement Lufttrockner/ Kraftstoff-Schmutzabscheider 386
E108 Sicherung CTE-2 51
E112 Sicherung Anzeigeleuchte Glühen 34
E114 Sicherung Standheizung Eberspächer 571/579
E117 Sicherung Suchbeleuchtung 243
E143 Sicherung E-Gas/UPEC/Fahrtschreiber 27
E157 Sicherung Zentralschmierung 476
E160 Sicherung Cummins-Motor 524
E161 Sicherung Cummins-Motor 525
E164 Sicherung Kraftstoffheizung vor Kontakt 797
E167 Sicherung Weiterschaltrelais, Anlasser 9
E168 Sicherung für Nebenverbraucher/Mikrowellengerät 394
E170 Sicherung Betätigung Kraftstoffilter/Wasserabscheider 789
E171 Sicherung Kraftstoffilter/Wasserabscheider 785
E172 Sicherung ABS Anhänger/Auflieger 10A 405
E182 Sicherung Zentralschmierung 683/693
E501 Betätigungsschalter Rückfahrscheinwerfer 260
E507 Näherungsschalter Hebevorrichtung Achslastschutz (10 t) 604
E508 Temperaturschalter Klimaanlagen-Kompressor 372
E509 Betätigungsschalter Klimaanlage hoher/niedriger Druck 372
E511 Betätigungsschalter Bremsleuchte 280
E514 Betätigungsschalter Einstieg/Innenbeleuchtung Türkontaktschalter
Fahrerseite 309/329
E515 Betätigungsschalter Einstieg/Innenbeleuchtung Türkontaktschalter
Beifahrerseite 315/331
E524 Betätigungsschalter Hebevorrichtung Endschalter Öldruck 611
E525 Betätigungsschalter Beleuchtung Stauraum oben in der Mitte 304/354
E526 Betätigungsschalter Beleuchtung Stauraum unten in der Mitte 306
E527 Betätigungsschalter Beleuchtung Stauraum, rechts 308
E528 Betätigungsschalter Beleuchtung Werkzeugfach, links 358
E529 Betätigungsschalter Beleuchtung Werkzeugfach, rechts 359
E555 Betätigungsschalter Beleuchtung Stauraum unter der unteren Schlafliege 355
E560 Betätigungsschalter Beleuchtung Stauraum, links 352
E561 Betätigungsschalter Schaltgassensicherung, Getriebe 40
E564 Betätigungsschalter der Motorbremse 64
E565 Betätigungsschalter Gebläse Standheizung Thermo 90 595
E566 Betätigungsschalter Thermostat Standheizung, Eberspächer (D1LC) 571
E570 Betätigungsschalter Kupplung/Nebenantrieb N/10 272
E571 Betätigungsschalter Standheizung Thermo 90 593
E575 Näherungsschalter der Kupplung 503/557
E576 Schaltbrett Standheizung/Gebläse, Thermo 90 597
F000 Prüfschalter Feststellbremse 101
F006 Prüfschalter Ausgleichsperre 1. Achsgetriebe 144
F007 Prüfschalter Ausgleichsperre 3. Achsgetriebe 148
F011 Prüfschalter Motoröldruck 164
F016 Prüfschalter Luftfilter Motor 166
F033 Prüfschalter Splitgruppensignalisierung 127
F038 Prüfschalter Ausgleichsperre 2. Achsgetriebe 147
F047 Prüfschalter Lenkung (1. Kreis) 160
F048 Prüfschalter Lenkung (2. Kreis) 162
F050 Prüfschalter Ausgleichsperre Druck (1. und 2. Achsgetriebe) 145
F076 Schalter Ölstand HGS 171
F087 Prüfschalter Getriebe-Nebenantrieb 150
F088 Prüfschalter Getriebe-Nebenantrieb 152
F501 Sensor Drehzahl 107
F509 Sensor Fahrerhaustemperatur Standheizung 596
F512 Sensor Blockiersignal ABS vorne links 406
F513 Sensor Blockiersignal ABS vorne rechts 407
F514 Sensor Blockiersignal ABS Antriebsachse, links 408
F515 Sensor Blockiersignal ABS Antriebsachse, rechts 410
F531 Gaspedalsensor E-Gas 515
F533 Sensor Geschwindigkeit (4polig) 1. 22
F535 Sensor Motorkühlflüssigkeitstemperatur 115
F544 Sensor Motorkühlflüssigkeitstemperatur Sekundärretarder 456/469
F571 Gaspedalsensor ECS 540/541
F585 Sensor Motorkühlflüssigkeitsstand 167
F608 Sensor Kraftstoffstand 116
F612 Höhensensor ECAS Hinterachse links 626/655
F613 Höhensensor ECAS Hinterachse rechts 627/657
F614 Höhensensor ECAS Vorderachse 628/658
F615 Drucksensor ECAS Antriebsachse, links/rechts 659
F616 Sensor Fahrerhausverriegelung 289
F620 Sensor Öltemperatur Voith-Retarder-2 454
G000 Relais Rückleuchte/Umrißleuchte 200/220
G001 Relais Abblendlicht 217/245
G002 Relais Fernlicht 218/249
G003 Relais Weitstrahler 219/251
G004 Relais Nebelscheinwerfer 210/254
G005 Relais Nebelschlußleuchte 214/256
G014 Glühwendelrelais 33/82
G015 Relais Kontakt 5/15
G028 Relais elektrischer Scheibenheber Beifahrerseite 722/730
G029 Relais elektrischer Scheibenheber Beifahrerseite 724/732
G030 Relais elektrischer Scheibenheber Fahrerseite 726/738
G031 Relais elektrischer Scheibenheber Fahrerseite 728/739
G036 Relais Bremsleuchte, 1. 280/281
G052 Relais Hebevorrichtung Motor 609/617
G065 Relais Heizgebläse 579/583
G066 Relais Weiterschaltung Hebevorrichtung 609/611
G170 Relais Heizgebläse Standheizung 579/595
G178 Relais für Nebenverbraucher 16/17
G201 Relais Kraftstoffheizung EFPH 794/797
G203 Relais Weiterschaltung Anlasser 9/14
G231 Relais Beleuchtung Radio (12V) 706/708/712/713
G234 Relais Scheibenheber/Kraftstoffilter/ Wasserabscheider 785/791
G236 Mikrorelais Scheibenwischer (Geschwindigkeit 1 oder 2) 90/92
G237 Mikrorelais Scheibenwischer (automatische Nullstellung) 91/93
G238 Mikrorelais Scheinwerferwascher 88/100
G239 Relais Ausschalten dritte Bremse 421/434
G240 Mikrorelais Nebenantrieb/Drehzahlregelung 101/153
G243 Mikrorelais Motorbremse (DEB) 438/440
G247 Relais Heizgebläse Standheizung 578/584
G257 Mikrorelais Umwälzventil 381/383
G258 Mikrorelais Umwälzventil 381/384
G259 Relais N10-Nebenantrieb-Betätigung 272/273
G267 Mikrorelais Klimaanlage 370/372
G279 Mikrorelais Klimaanlage 373/375
G280 Relais Heizgebläse 378/380
G284 Mikrorelais Voith-Retarder 133-2 446/447
G297 Relais Luftfederung Fahrerhaus 288/291
G300 Mikrorelais Standheizung Thermo 90 576/577
G301 Mikrorelais Beleuchtung D+ 203/204
G302 Mikrorelais Schweden-Beleuchtung 202/206
G303 Relais Anlassersperre 5/12
G516 Zentralmasse Fahrerhaus (Beifahrerseite) 294
G525 Zentralmasse Motor Schwungradgehäuse 547
G718 Durchverbindung Feststellbremse/ Nebenantrieb 102
G721 Durchverbindung Schalter Geschwindigkeitsregelung 518/539
G723 Durchverbindung Türzentralverriegelung 694
G725 Durchverbindung Standheizung D3LC 570
G726 Durchverbindung Schaltbrettschalter DEB 438
2-11
2.4 DETAIL-STROMLAUFPLÄNE VON STROMLAUFPLAN 1316630/06-12
1 Ladestromkreis/Anlasser/Kontakt-/
Anlaßschalter
8 Lichtschalter/ Begrenzungsleuchten und
Standlicht/Schweden-Beleuchtung FA
9 Lichtschalter/ Begrenzungsleuchten und
Standlicht/Schweden-Beleuchtung FT
25 Voith-Retarder
26 ZF-Intarder
30 DCI
41 Standheizung Webasto Thermo 90
44 Kraftstoffilter/Wasserabscheider
45 Kraftstoff-Heizleitung
