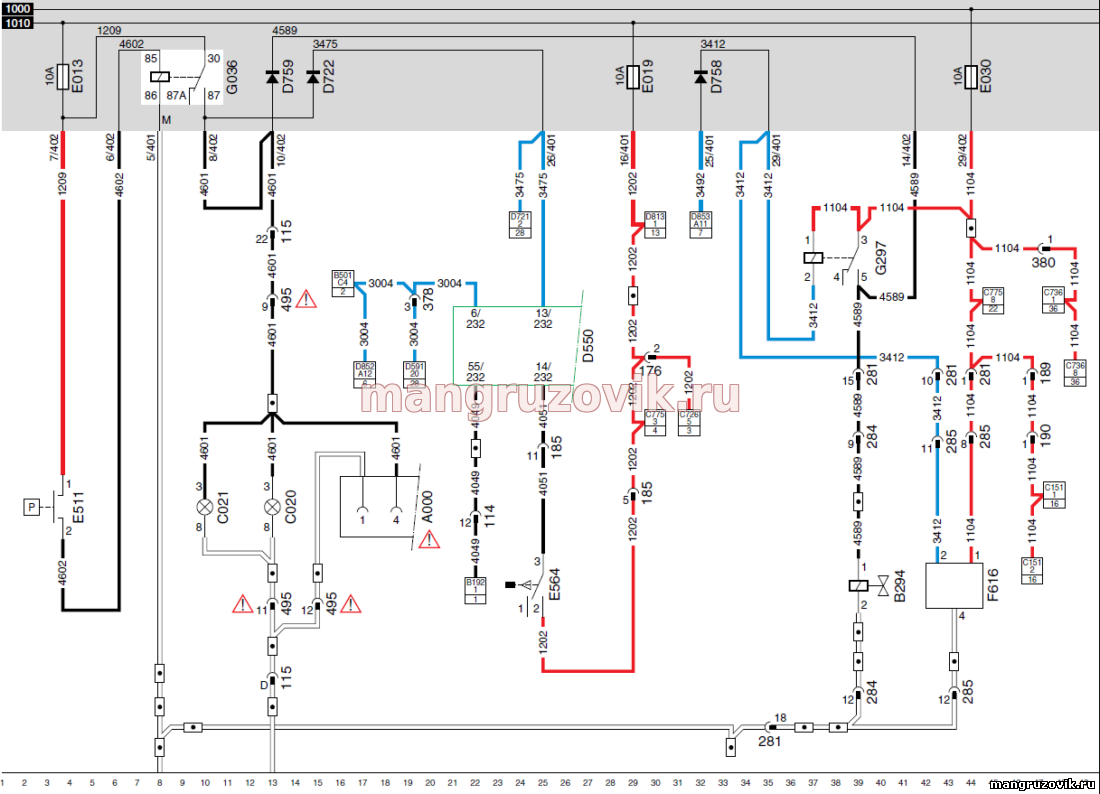

DAF 95XF электрическая схема стоп сигналов и горного тормоза.
DAF 95XF электрическая схема стоп сигналов и горного тормоза.
легенда к схемам Даф 95 ХФ стопы и горный тормоз,указаны номера проводов,разъемов, штекеров,реле,предохранителей,выключателей, клапаны,точки соединения массы,розетки полуприцепа.
Перевод с немецкого языка пояснения к электрической схеме DAF 95XF
A000 розетка прицепа / полуприцепы ( 7 полюс) 62/63/230/241/284/399 E013 резервного тормоза фары 280 E019 предохранитель / CTE Индикаторы / направления / тормоз двигателя 35 E030 предохранительГорный тормоз 762 G036 реле стоп сигналов , 1 280/281 D759 диод предотвращения обеспечения скачка напряжения в стоп-сигналы 286 D722 диод стоп-сигналы , D758 диод предотвращая подачу скачка напряжения для CWS 291 E511 приведения в действие выключателя стоп-сигнал 280 C020 дополнительный стоп-сигнал , левый 281 C021 дополнительный стоп-сигнал , правый 283 D550 электронный блок управления КТР - 2 49 Е564 приведения в действие переключатель тормоз двигателя 64 G297 реле пневматическая подвеска кабины 288/291 B294 клапан выключения подвески кабины , высокий контроль Кабина Front 288
Цветовая маркировка проводов автомобиля DAF, состоит из кодировки цветовой и числовой классификации проводов в следствии чего возможно избежать ошибки при выполнении соединений и ускорить время поиска неисправности.Кодирование состоит из четырех цифр, первая из них соотносится к основному цвету и группе.
