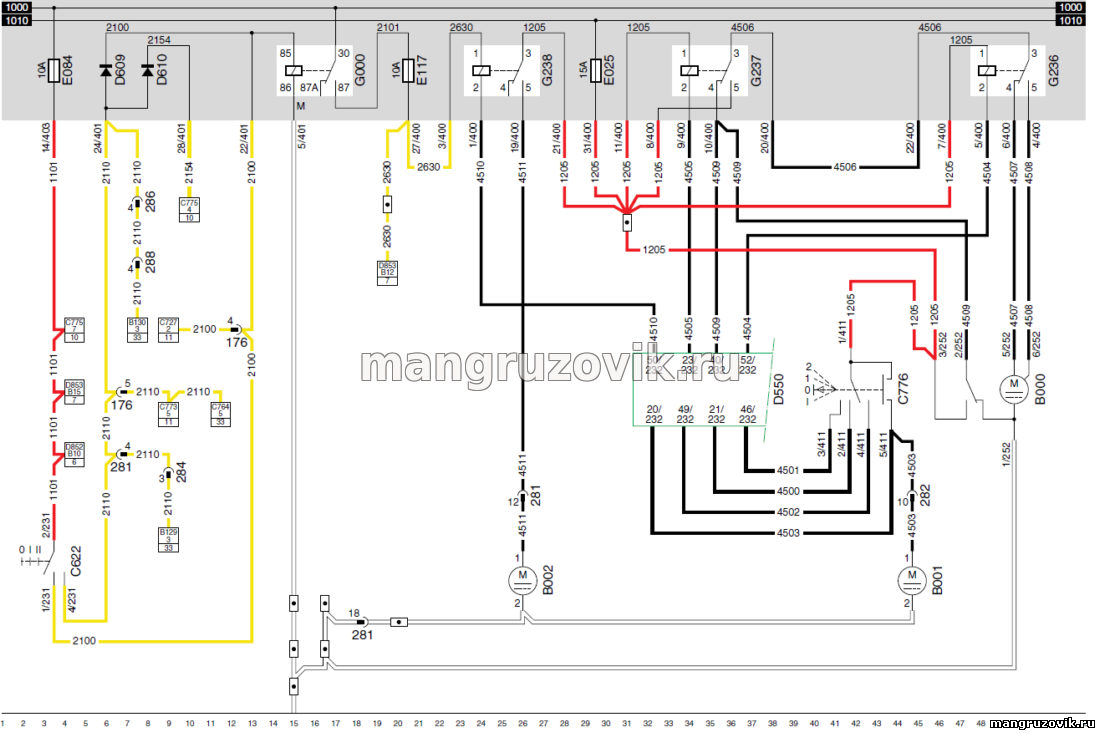

DAF 95XF электрическая схема стеклоочистителя,стеклоомывателя,омывателя фар.
Схема Даф 95 ХФ содержит описание щеток лобового стекла,
омывателей стекла и фар, обозначены номера проводов,номера контактов, выключатели, реле,предохранители,разъемы,моторчики щеток и омывателей,
разводка комбинированного переключателя
Легенда к электрической схеме DAF 95XF стеклоомыватель и стеклоочиститель,
(переведена с немецкого,оригинал описания находится ниже)
E084 предохранитель дежурного освещения 201
E117 предохранитель резервного освещения освещения 243
E025 предохранитель стеклоочистителя / стеклоомывателя 97
G000 реле дежурная лампа / свет 200/220
G236 реле стеклоочистителя (скорость 1 или 2 ) 90/92
G237 реле стеклоочистители ( авто ноль ) 91/93
G238 реле омыватели передних фар 88/100
B000 двигатель стеклоочистителя 89
B001 двигатель 98 WASHER
B002 двигатель омывателя 100
C776 Комбинированный переключатель стеклоочистителя и омывателя 97/518/539
C622 переключатель света дежурный в салоне 204/207
D609 диодный переключатель света 208
D610 диод ближний / дальний свет 217
D550 электронный блок управления КТР - 2 49
Оригинал описания электросхемы очистителя лобового стекла и
омывателя DAF 95XF на немецком языке.
E084 Sicherung Beleuchtung 201
E117 Sicherung Suchbeleuchtung 243
E025 Sicherung Scheibenwischer-/Scheinwerferwaschermotor 97
G000 Relais Ruckleuchte/Umrileuchte 200/220
G236 Mikrorelais Scheibenwischer (Geschwindigkeit 1 oder 2) 90/92
G237 Mikrorelais Scheibenwischer (automatische Nullstellung) 91/93
G238 Mikrorelais Scheinwerferwascher 88/100
B000 Motor Scheibenwischer 89
B001 Motor Scheibenwascherpumpe 98
B002 Motor Scheinwerferwascherpumpe 100
C736 Schalter Dachluke F249 XL/XH/XC
C776 Kombischalter 97/518/539
C622 Beleuchtungsschalter 204/207
D609 Diode Lichtschalter 208
D610 Diode Fernlicht/Abblendlicht 217
D550 Elektronisches Steuergerat CTE-2 49Смотреть электрическую схему полностью DAF 95XF DAF 95XF электрическая схема ближних, дальних фар,противотуманных фар и дополнительные фары DAF 95XF электрическая схема стоп сигналов и горного тормоза. Перейти к выбору материала по ремонту DAF
|
