DAF 95XF электрическая схема силовой цепи зарядки генератора.

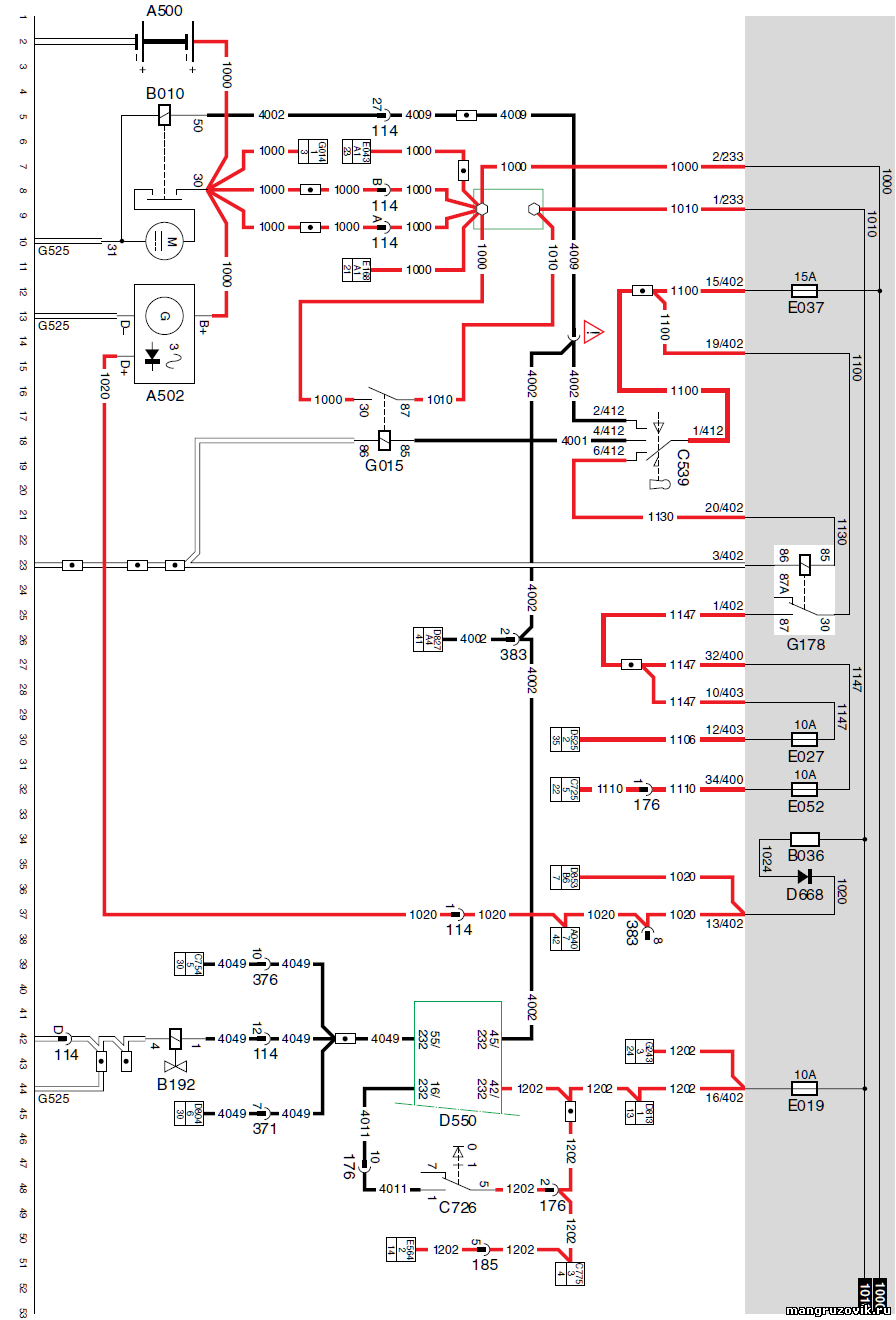

Электросхема содержит описание цепи зарядки генератором тягача Даф 95 ХФ,
схема содержит описание предохранителей и реле,
номера проводов и электрических контактов и переключателей.
Легенда схемы переведенная с немецкого языка,оригинал находится ниже.
A500 батареи (2 штуки ) 2
A502 генератор с интегрированным регулятором напряжения 4
G015 контактное реле 5/15
E027 предохранитель на инвертор напряжения 24 / 12V 17
E037 предохранитель контактный выключатель 15
E052 предохранитель ECAS дистанционного управления подвеской (пульта) 19
E019 предохранитель CTE Индикаторы / направления / тормоз двигателя 35
B036 D+ Сопротивление генератора 6
B192 двигатель тормозной клапан 85/551
D668 диод Защита генератора ( D + ) 6
D550 электронный блок управления КТР - 2 49
G178 Реле для вспомогательного оборудования 16/17
C539 переключатель вспомогательного оборудования 15
C726 переключатель Gluhen 35
Оригинал описания на немецком,схема генератора и цепи.
A500 Batterien (2x) 2
A502 Generator integrierter Spannungsregler 4
G015 Relais Kontakt 5/15
E027 Sicherung Wandler 24/12V 17
E037 Sicherung Kontaktschalter 15
E052 Sicherung ECAS Fernbedienung Arbeitsscheinwerfer 19
E019 Sicherung Gluhbetatigung/CTE/Fahrtrichtungsanzeiger/Motorbremse 35
B036 Widerstand D+ Generator 6
B192 Motorbremsventil 85/551
D668 Diode Generatorschutz (D+) 6
D550 Elektronisches Steuergerat CTE-2 49
G178 Relais fur Nebenverbraucher 16/17
C539 Schalter Nebenverbraucher Kontakt Anlassen 15
C726 Schalter Gluhen 35Смотреть электрическую схему полностью DAF 95XF DAF 95XF электрическая схема ближних, дальних фар,противотуманных фар и дополнительные фары DAF 95XFэлектрическая схема стеклоочистителя,стеклоомывателя,омывателя фар. DAF 95XF электрическая схема стоп сигналов и горного тормоза. Перейти к выбору материала по ремонту DAF
|
