DAF 95XF электрическая схема ближних, дальних фар,противотуманных фар и дополнительные фары.

электросхема Даф 95 ХФ,с номерами проводов и контактов

перевод к электрической схеме (легенда)

A001  гнездо под штекер / задние противотуманные фары (7-контактный)
G001 реле ближнего света 217/245
G002 Реле дальнего света 218/249
G004 реле Противотуманные фары 210/254
G005 реле дополнительного света 214/256
E004 предохранительближнего света, со стороны водителя 425
E005 предохранитель низкого луча боковой индикатор пассажира 246
E006 предохранителей страница водителя дальнего света 249
E007 предохранитель дальнего света боковой индикатор пассажира 250
E008 резервного копирования широкий радиатор 251
E009 предохранитель противотуманные фонари 254
E010 предохранитель дополнительного света
E084 охранного освещения 201
C000 ближнего света, левый 245
C001 ближнего света, правый 246
C002 дальнего света, левый 249
C003 дальнего света, правый 250
C006 Широкий радиатор, левый 251
C007 Широкий прожектор, право 252
C008 Левая туманка 254
C009 Правая туманка 255
C024 дополнительного свет Левый 256
C025 дополнительного свет Правый 257
C727 переключатель дополнительного свет 210
C773 переключатель дополнительного свет 214
C775 переключатель
C622 переключатель 204/207 света
D609 диодный переключатель света 208
D610 диод ближний / дальний свет 217
D852 приборной панели DIP-3105

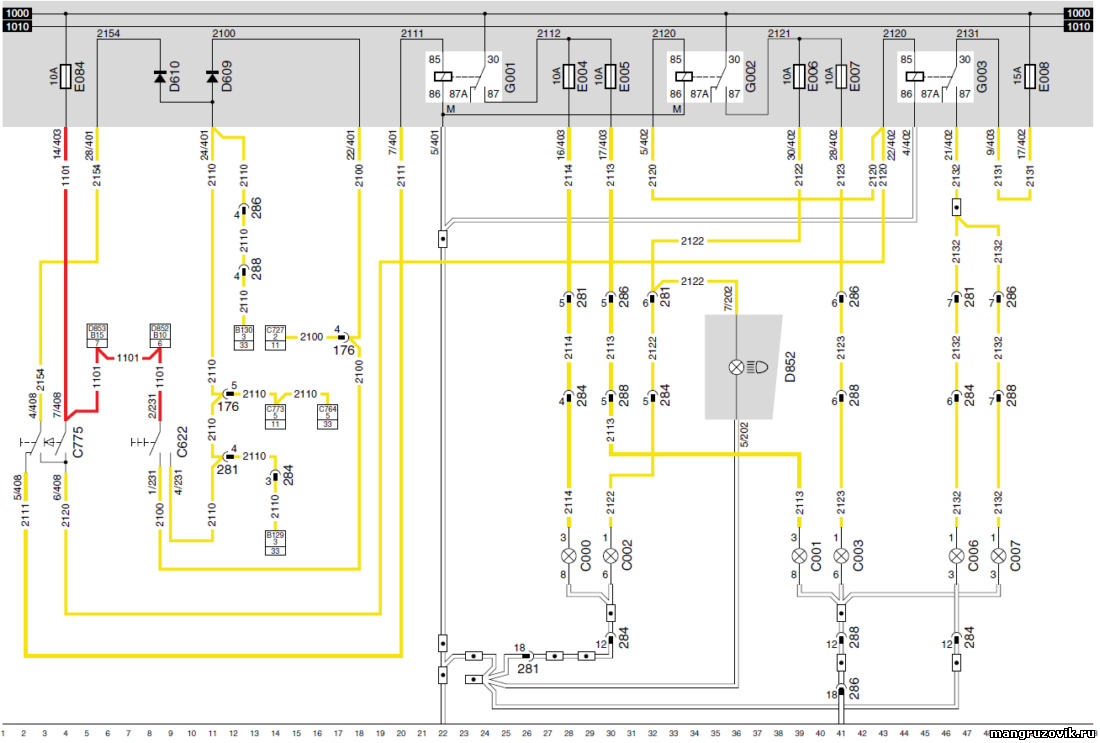

Лист 1 ближний и дальний свет DAF 95XF

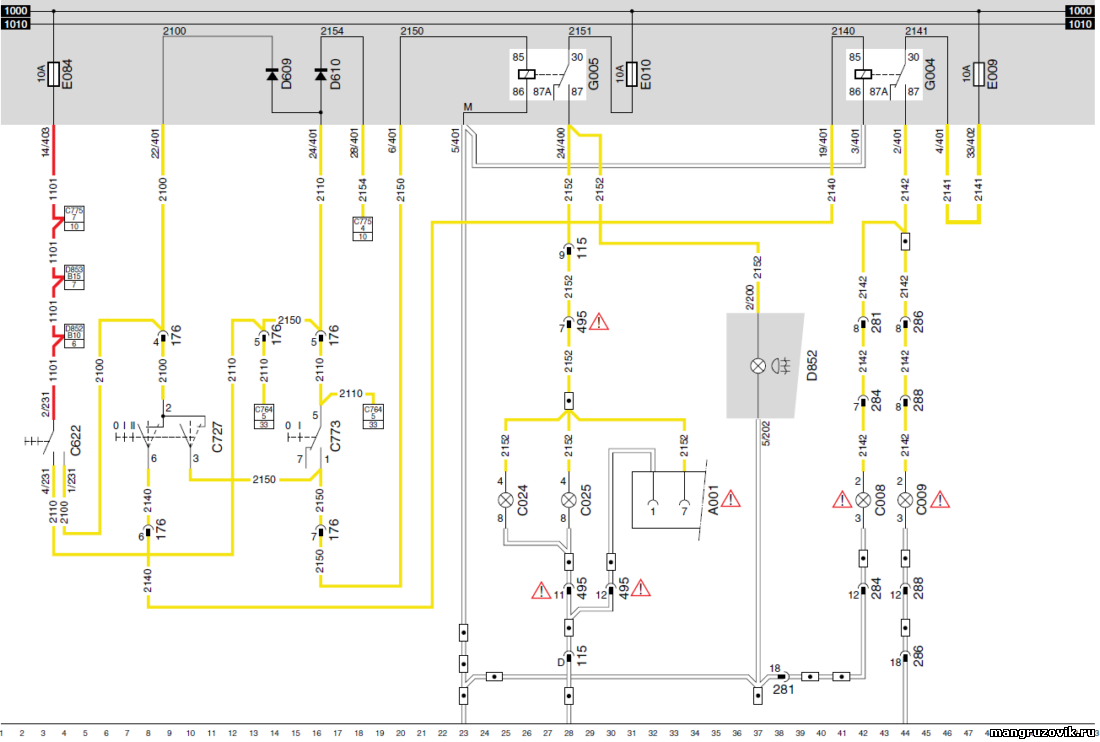

Лист 2 противотуманные фары,передние и задние,дополнительные фары





Оригинал легенды на немецком языке к электрической схеме фар ближнего дальнего и противотуманных фонарей

A001 Steckdose Nebelschlu?leuchte/Ruckfahrscheinwerfer (7polig)
G001 Relais Abblendlicht 217/245
G002 Relais Fernlicht 218/249
G004 Relais Nebelscheinwerfer 210/254
G005 Relais Nebelschlu?leuchte 214/256
E004 Sicherung Abblendlicht, Fahrerseite 425
E005 Sicherung Abblendlicht-Anzeigeleuchte Beifahrerseite 246
E006 Sicherung Fernlicht Fahrerseite 249
E007 Sicherung Fernlicht-Anzeigeleuchte Beifahrerseite 250
E008 Sicherung Weitstrahler 251
E009 Sicherung Nebelscheinwerfer 254
E010 Sicherung Nebelschlu?leuchten
E084 Sicherung Beleuchtung 201
C000 Abblendlicht, links 245
C001 Abblendlicht, rechts 246
C002 Fernlicht, links 249
C003 Fernlicht, rechts 250
C006 Weitstrahler, links 251
C007 Weitstrahler, rechts 252
C008 Nebelscheinwerfer links 254
C009 Nebelscheinwerfer rechts 255
C024 Nebelschlu?leuchte links 256
C025 Nebelschlu?leuchte rechts 257
C727 Schalter Nebelschlu?leuchte 210
C773 Schalter Nebelschlu?leuchte 214
C775 Schalter
C622 Beleuchtungsschalter 204/207
D609 Diode Lichtschalter 208
D610 Diode Fernlicht/Abblendlicht 217
D852 Instrumententafel DIP-3 105
