ISUZU ELF (85-93 г.в.) электрическая схема системы запуска двигателя, схема зарядки, горный тормоз и система прогрева двигателя

Электрическая схема ISUZU ELF 1985-1993 года

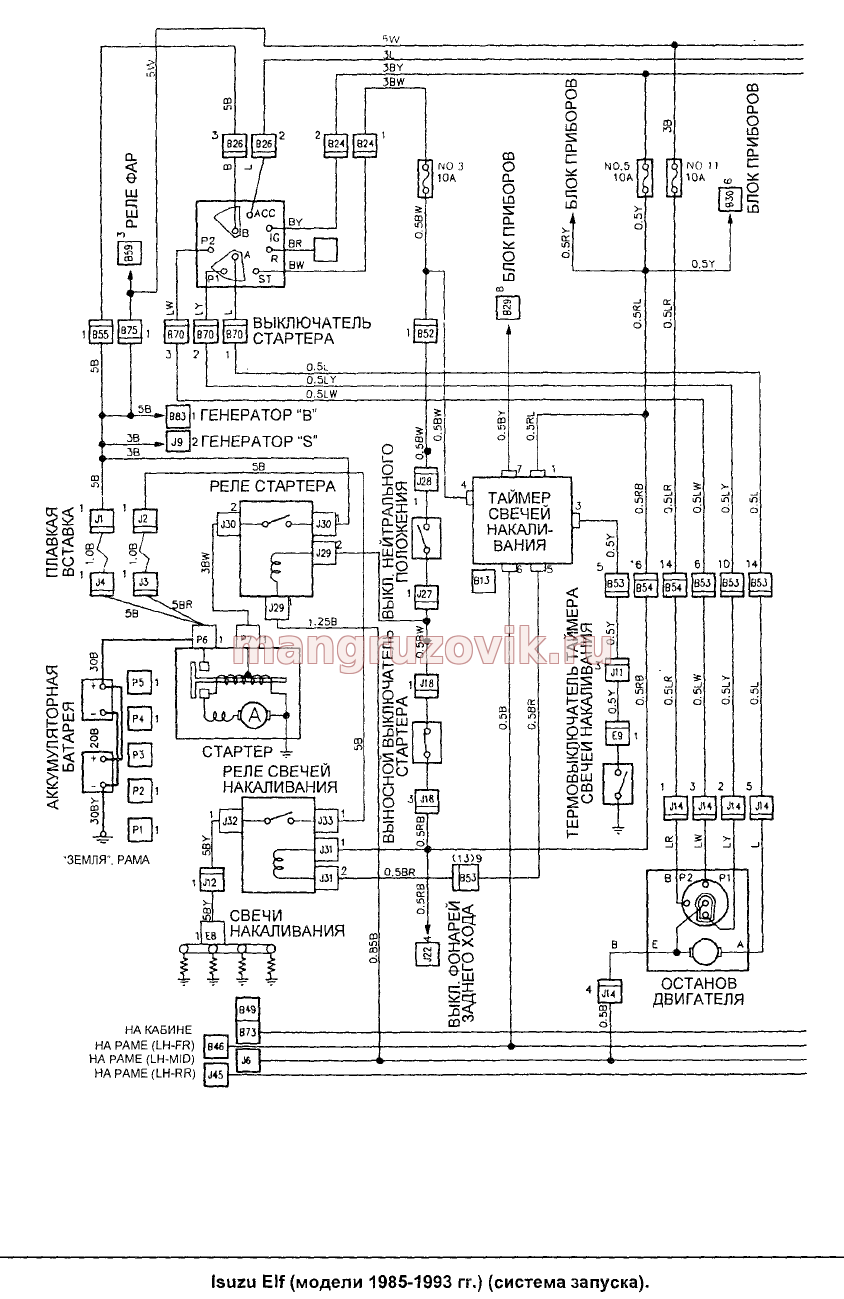

Замок зажигания, генератор и цепи зарядки, интегральное реле свечей накаливания предварительного нагрева воздуха, подключение стартера, привод останова двигателя,дистанционный выключатель стартера, реле фар, силовые предохранители.

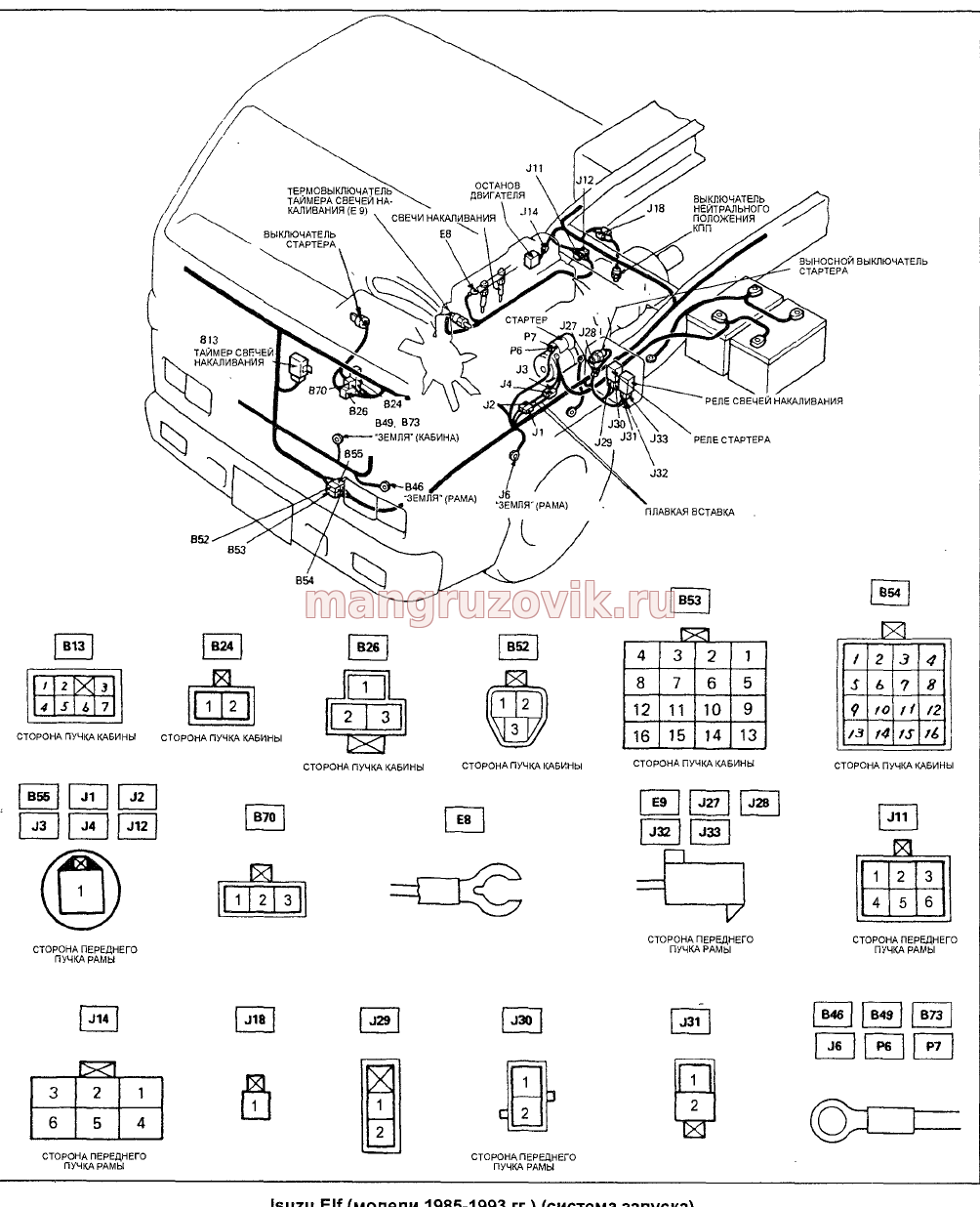

Расположение основных жгутов в раме и кабине цепей управления двигателем, распиновка штекерных соединений.

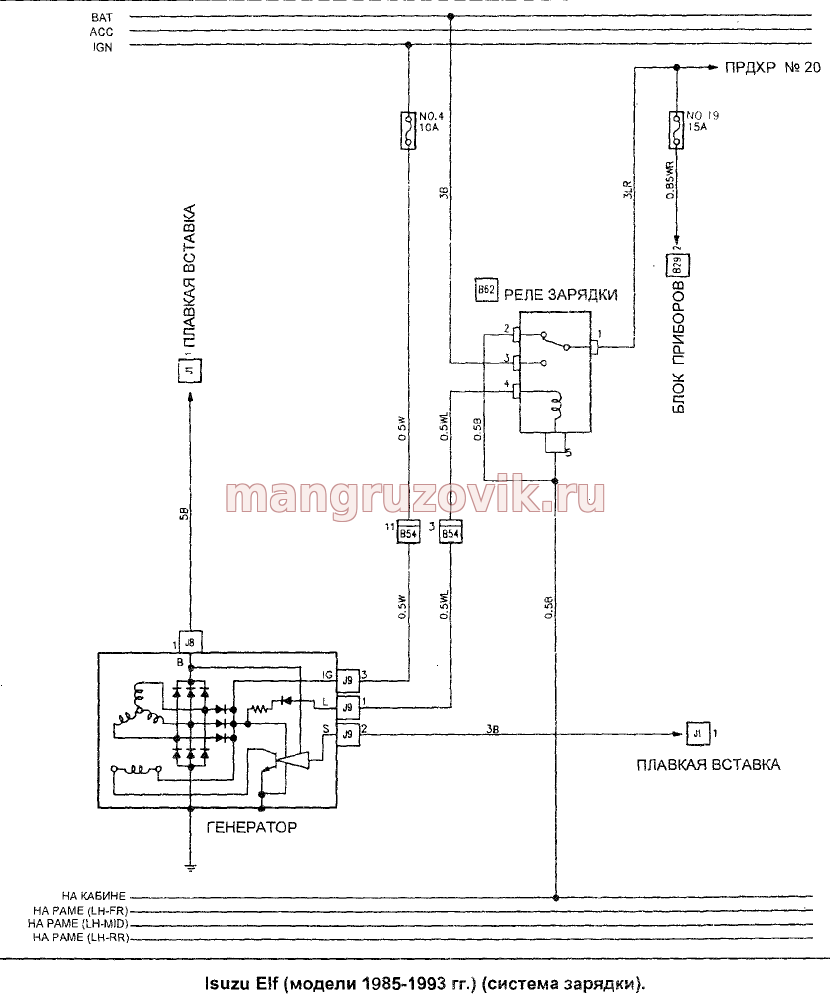

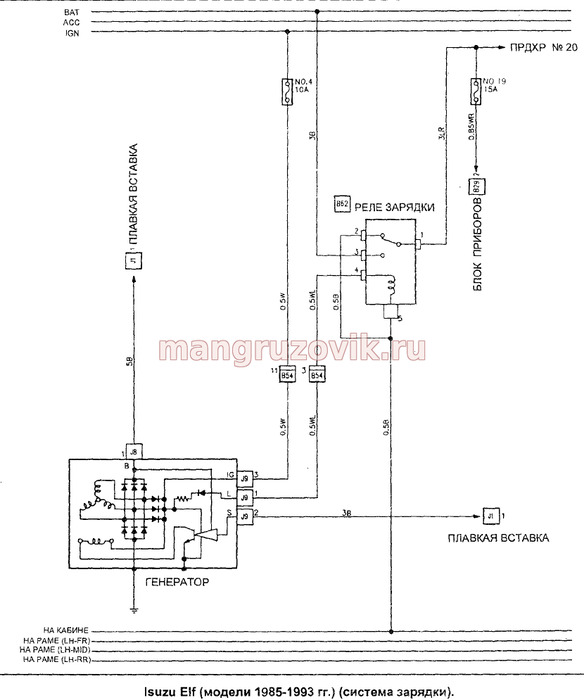

Подключение генератора и цепи зарядки, соединения реле зарядки,

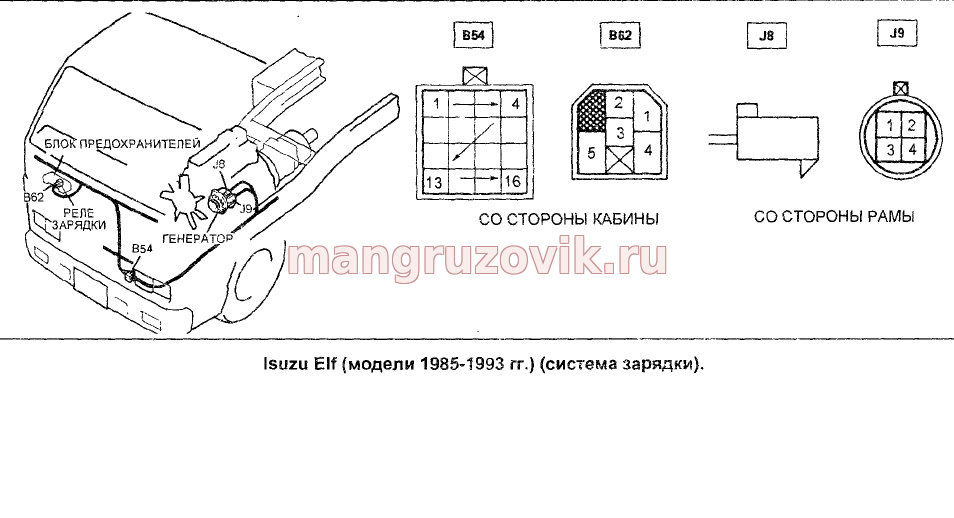

Месторасположение реле зарядки и штекерных соединений цепей зарядки.

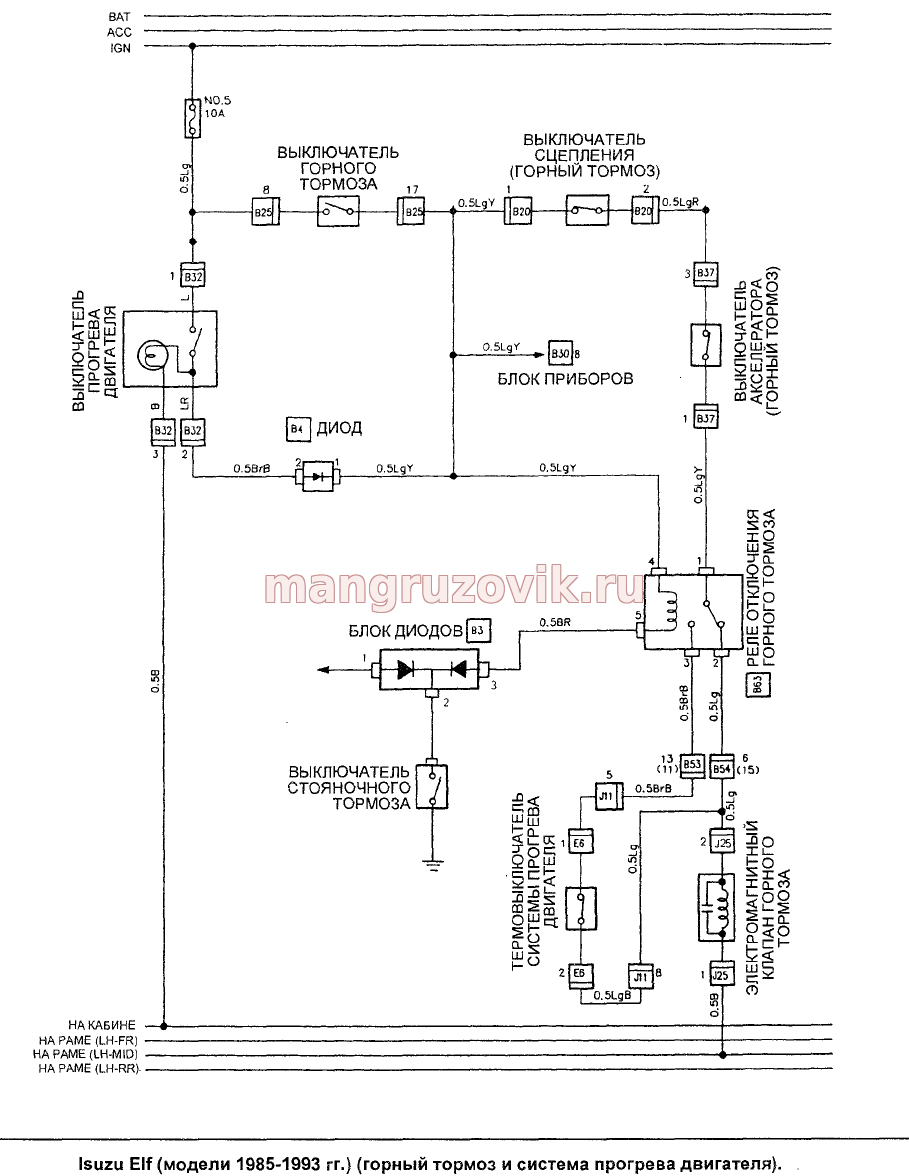

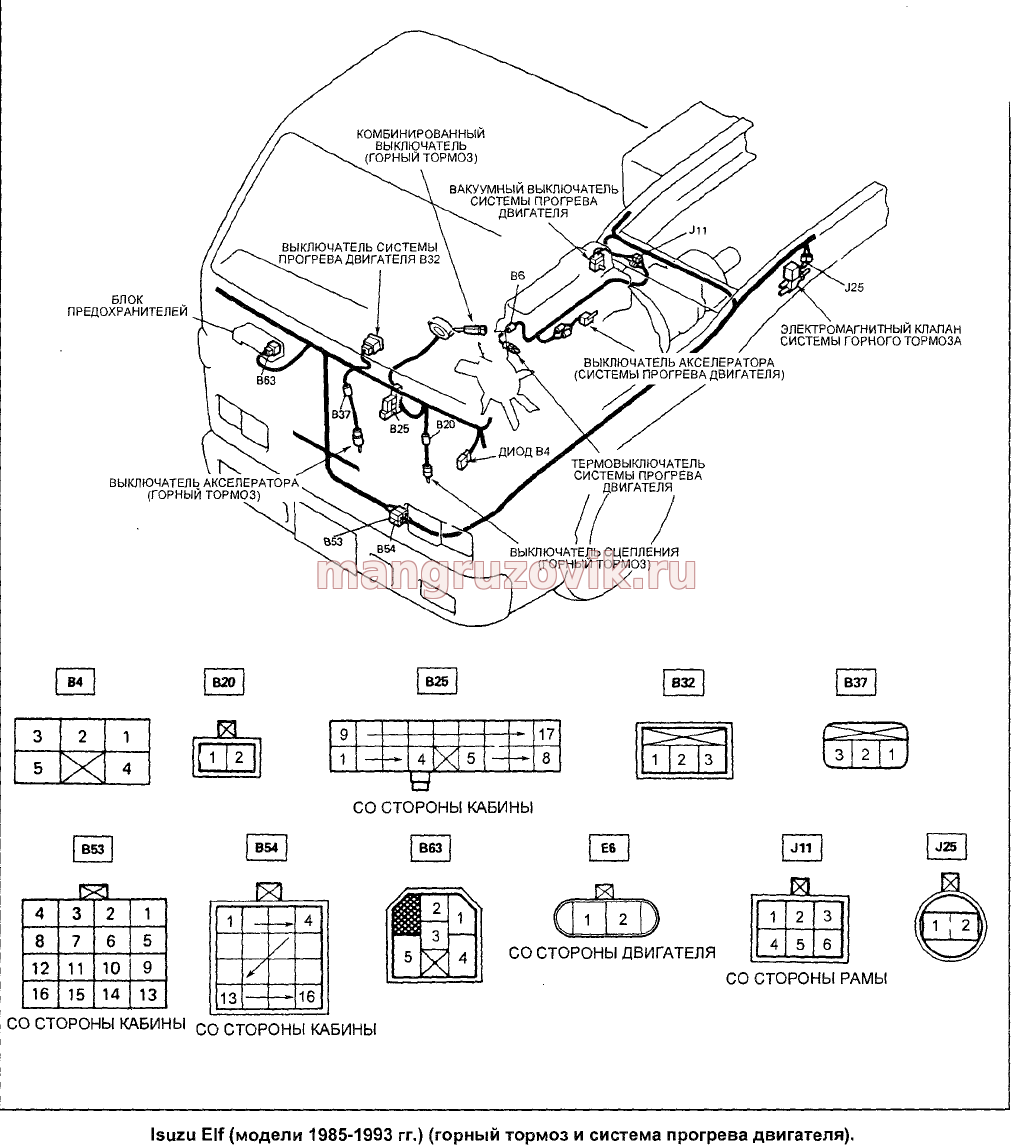

Выключение прогрева двигателя, выключатель стояночного тормоза, электромагнитный клапан горного тормоза, реле отключения горного тормоза, выключение и акселератора (горный тормоз), выключатель сцепления (горный тормоз).
