ISUZU ELF / N-SERIES NKR / NPR / NHR / NQR / NPS / NKSc 1993 r электрическая схема
30.05.2016, 09:16
ISUZU ELF / N-SERIES NKR / NPR / NHR / NQR / NPS / NKSc 1993 r.

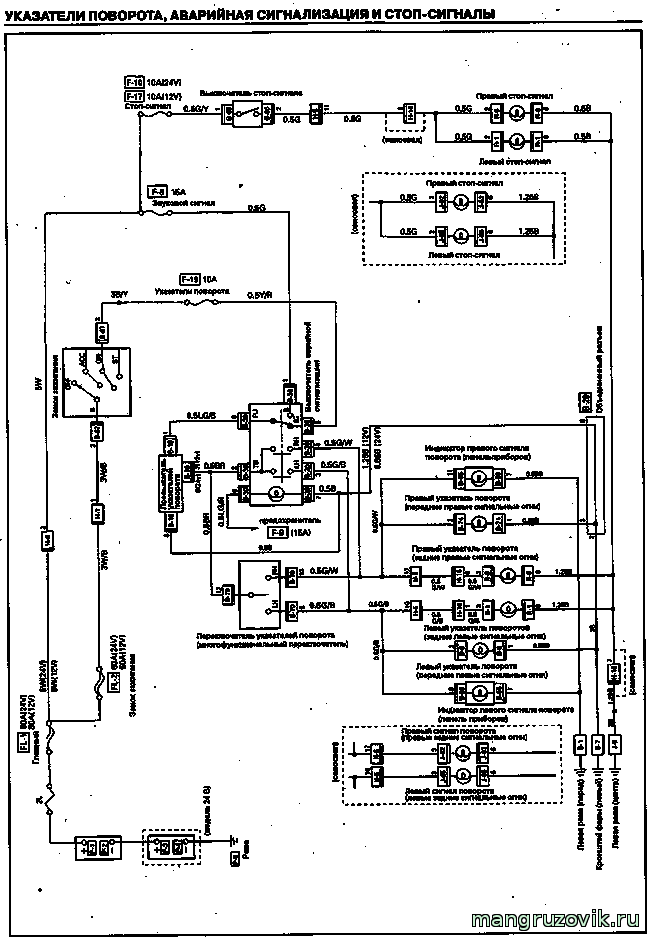

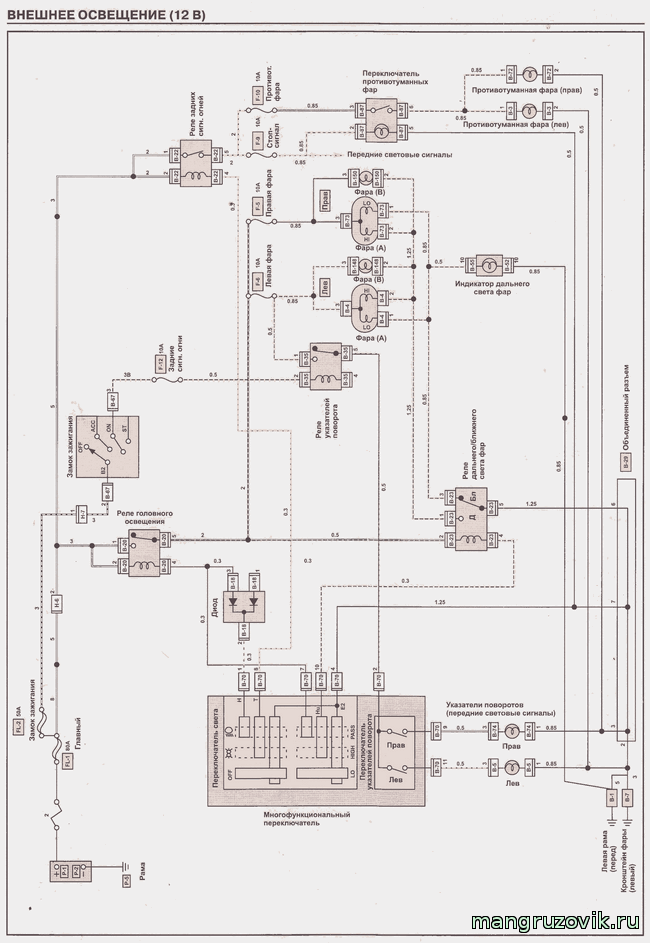

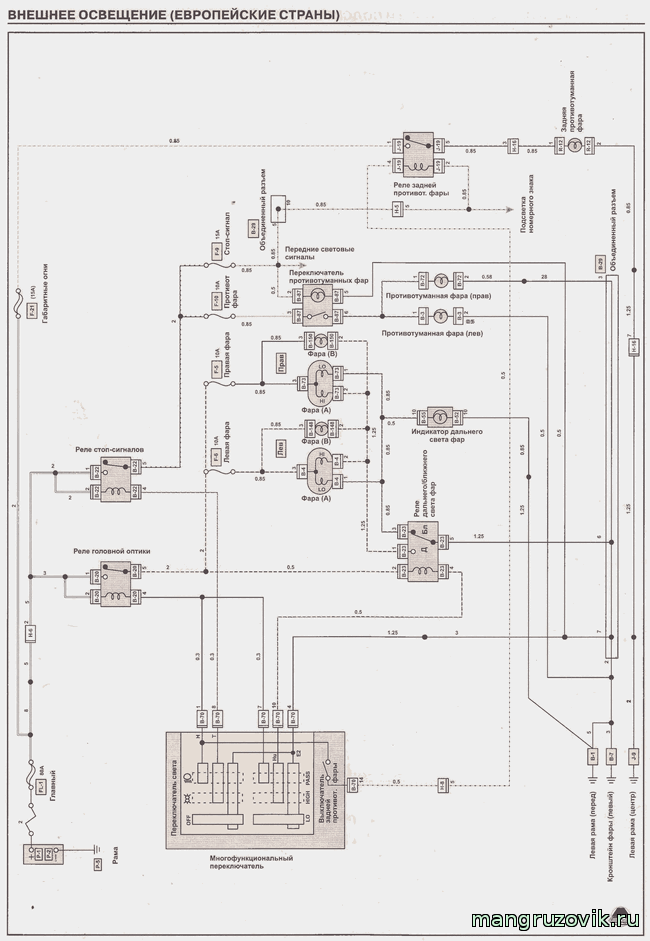

Электросхема внешнего освещения 12 вольтовая,фары ближнего и дальнего света,габариты,указатели поворотов и аварийной сигнализации

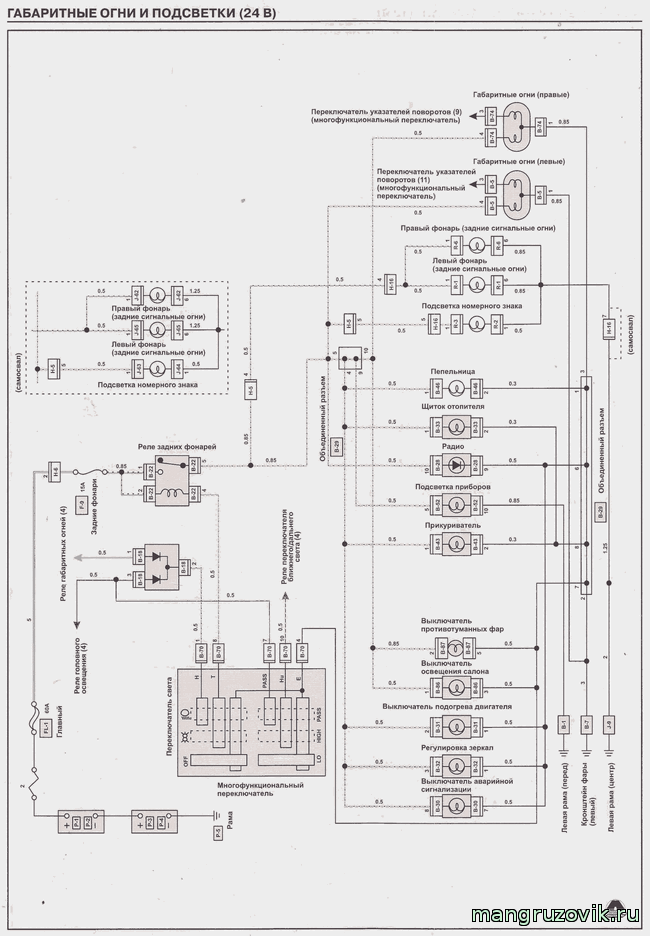

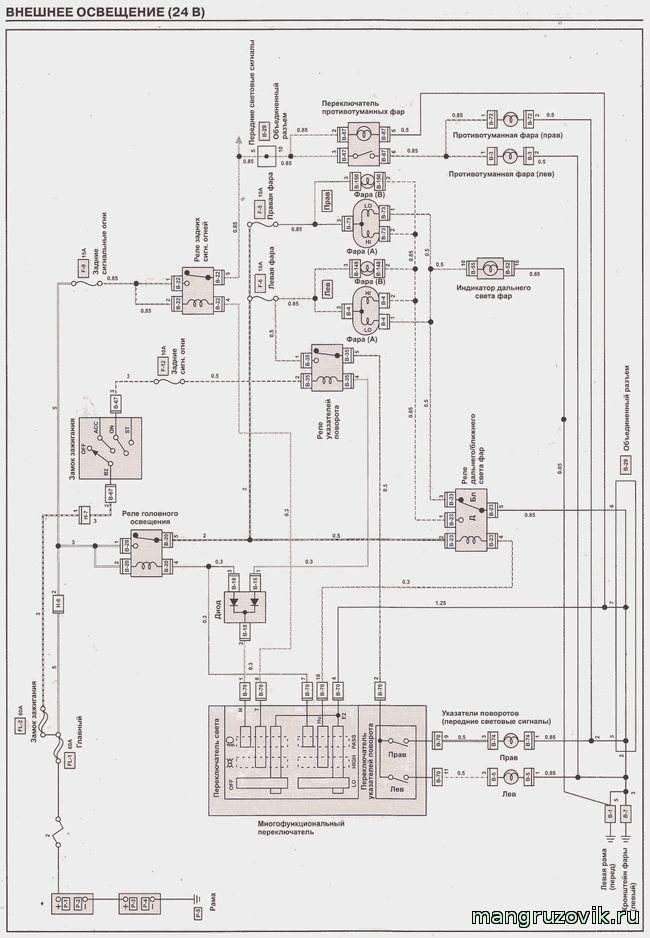

Электросхема внешнего освещения 24 вольтовая,фары ближнего и дальнего света,габариты,указатели поворотов и аварийной сигнализации

АББРЕВИАТУРЫ
А Ампер
kW Киловатт
ABS Антиблокировочная система тормозов
LH Левый
ASM В сборе
LWB Длинная база (расстояние между осями)
АС Переменный ток
М/Т Механическая коробка передач
А/С Система кондиционирования
OD Повышенная передача
АСС Аксессуары
ОРТ Опция
А/Т Автоматическая коробка передач
QOS Система предпускового подогрева
С/В Реле обратного тока
RH Правый
CSD Устройство холодного запуска
RR Задний
DIS Направленная система зажигания
RWAL Антиблокировочная система тормозов задних колес
ЕВСМ Электронный блок управления тормозами
ST Пуск
ECGI Электронное управление впрыском топлива
STD Стандартный (номинальный)
ЕСМ Электронный модуль управления
SW Выключатель
ECU Электронный блок управления
SWB Короткая база (расстояние между осями)
EFE Раннее впрыскивание топлива
TCM Блок управления коробкой передач
4 А/Т 4-х ступенчатая автоматическая коробка передач
ЗА/Т 3-х ступенчатая автоматическая коробка передач
4x4 Полный привод V Вольт
FL Плавкая перемычка
VSV Вакуумный выключатель
FRT Передний
W Ватт
H/L Головное освещение (фары)
WOT Полностью открытая дроссельная заслонка
1C Интегральная схема W/ С (чем-либо)
IG Зажигание w /o Без (чего либо)
