ISUZU NKR, NPR, NQR электрическая схема тормозной системы АБС. ANTI-LOCK BRAKE SYSTEM (ABS)

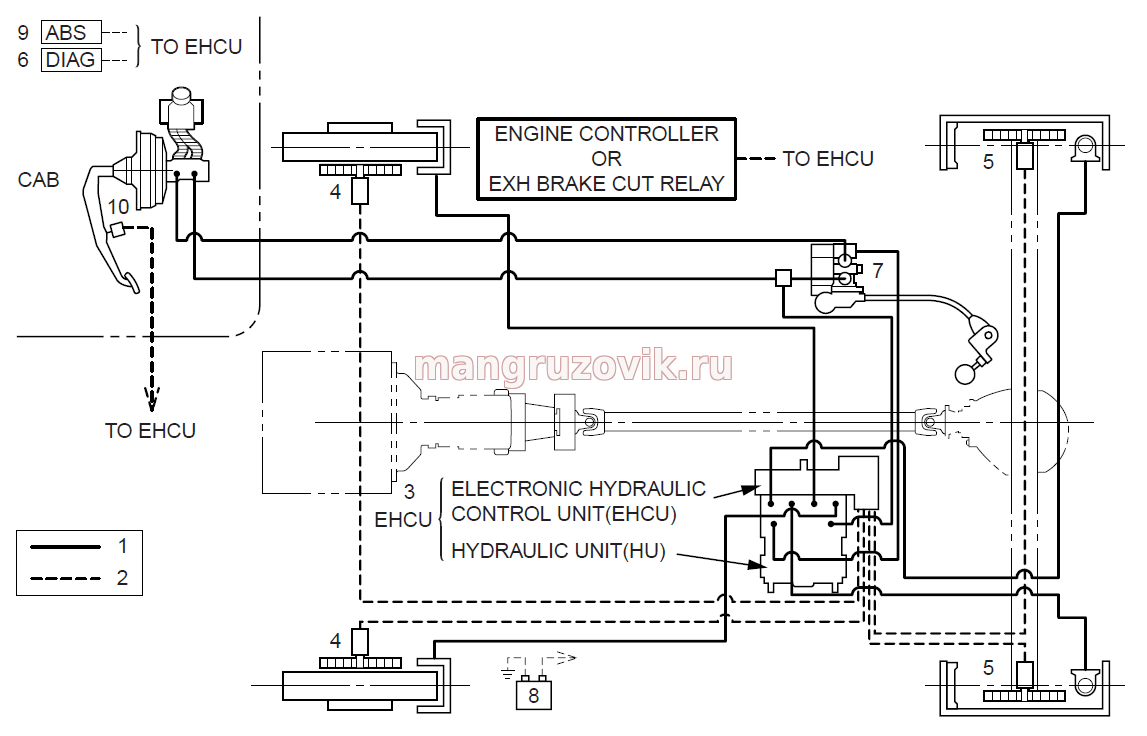

фото 1 (1) Гидравлическая линия (сплошная линия) (2) Электрическая линия (пунктирная линия) (3) Электронный гидравлический блок управления (EHCU) (4) Датчик АБС скорости переднего колеса (5) Датчик АБС скорости заднего колеса (6) Разъем диагностики ОБД (7) Дозирующий клапан (LSPV) (8) Аккумуляторные батареи (9) Сигнальная лампа ABS на щитке приборов (10) педаль тормоза

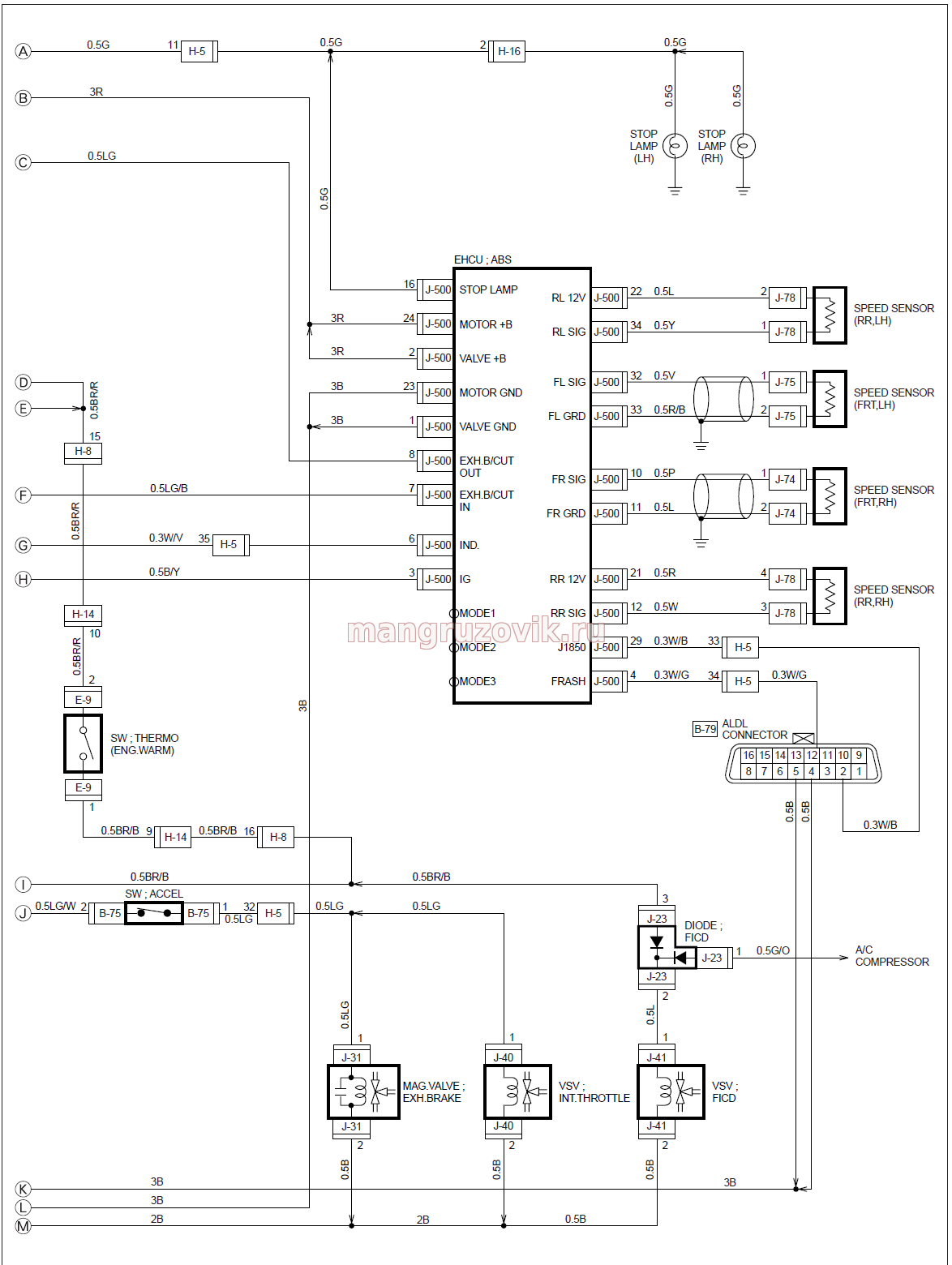

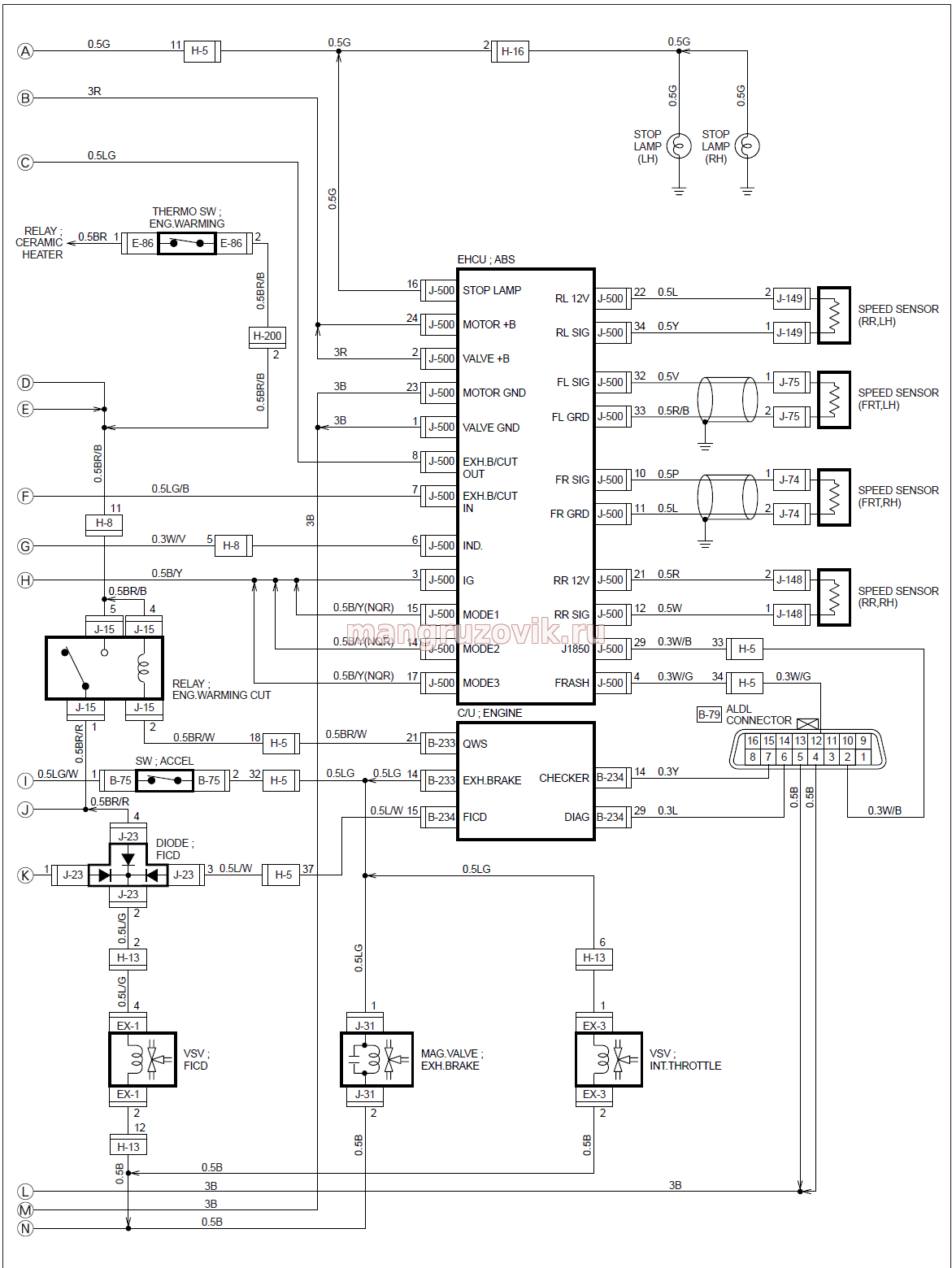

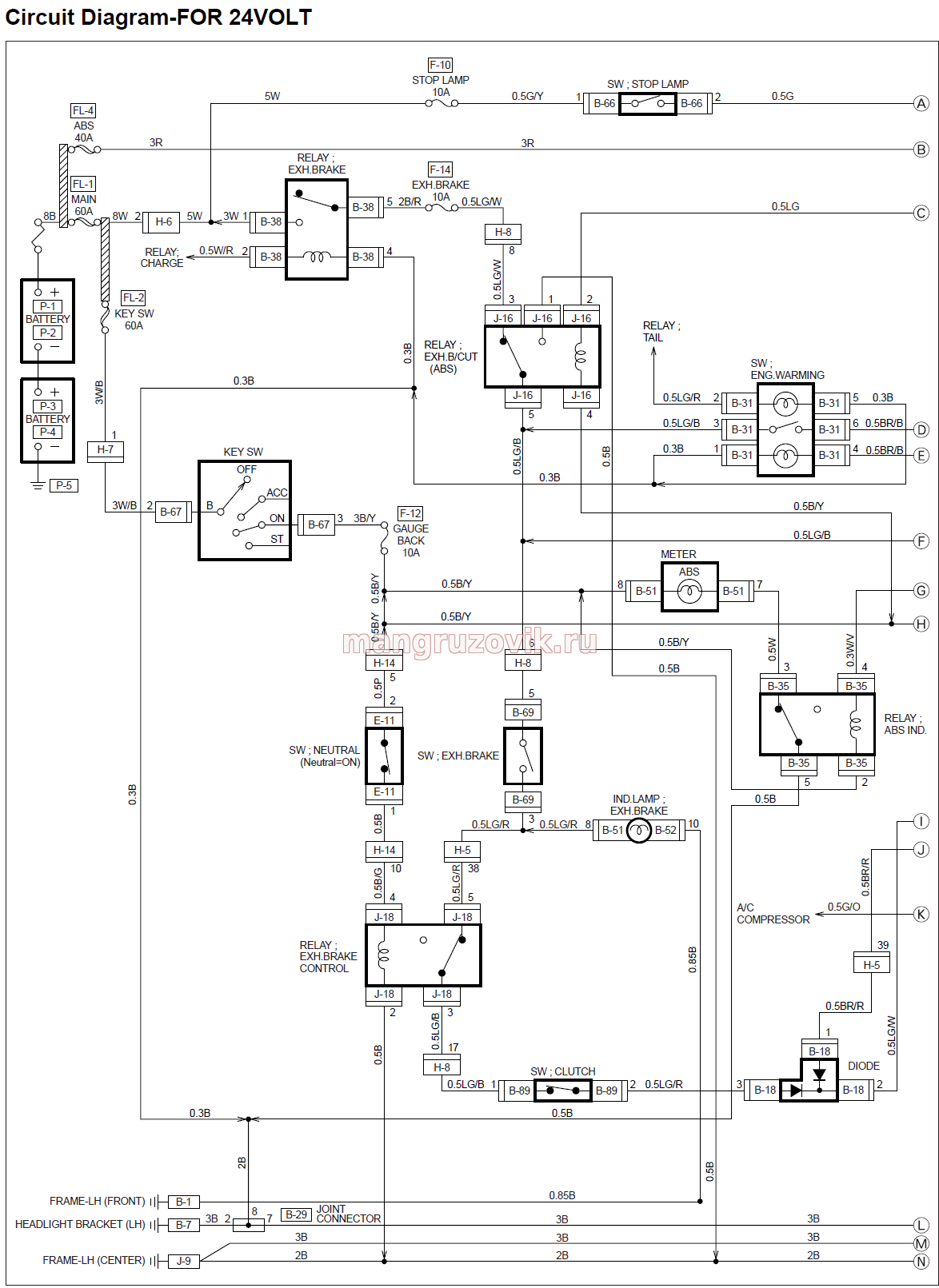

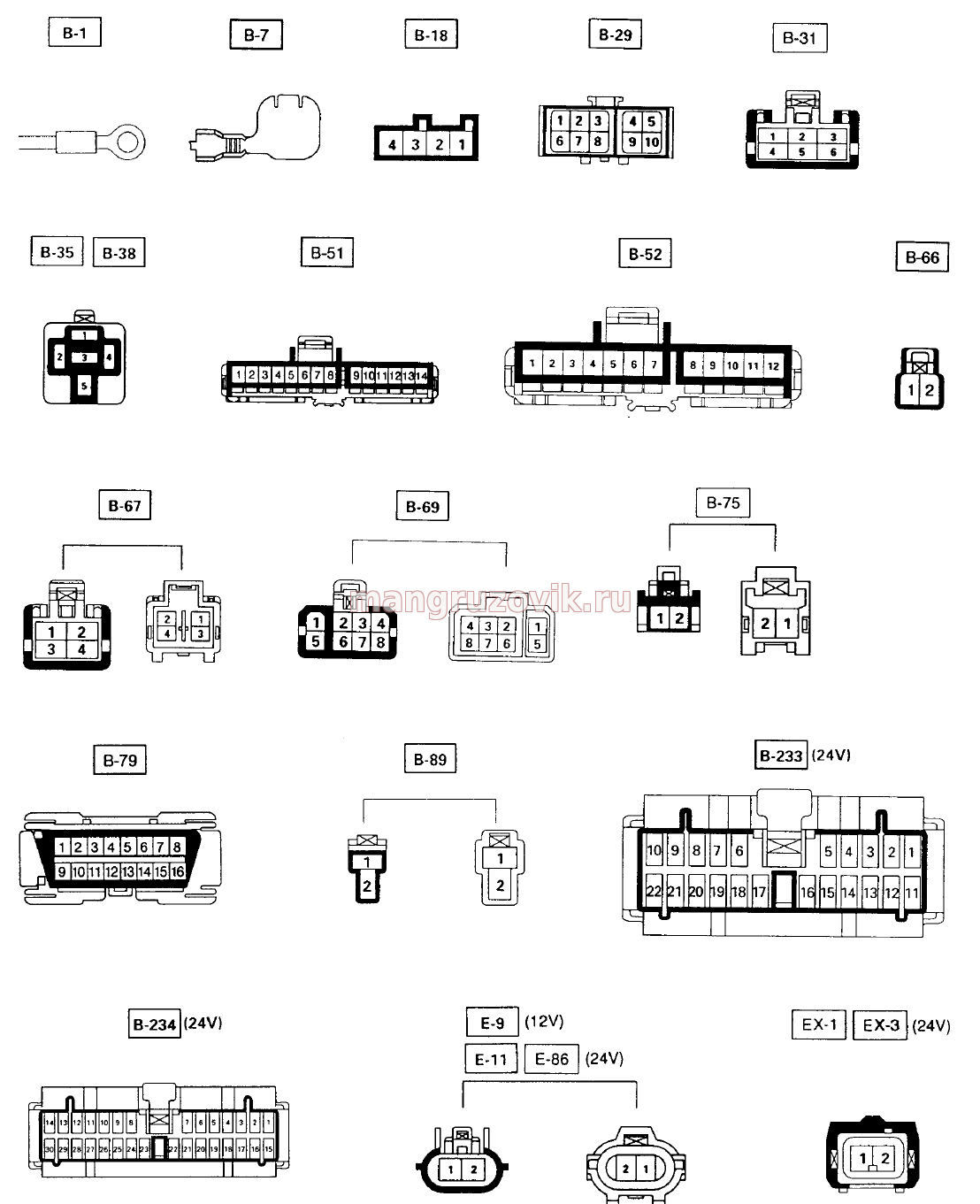

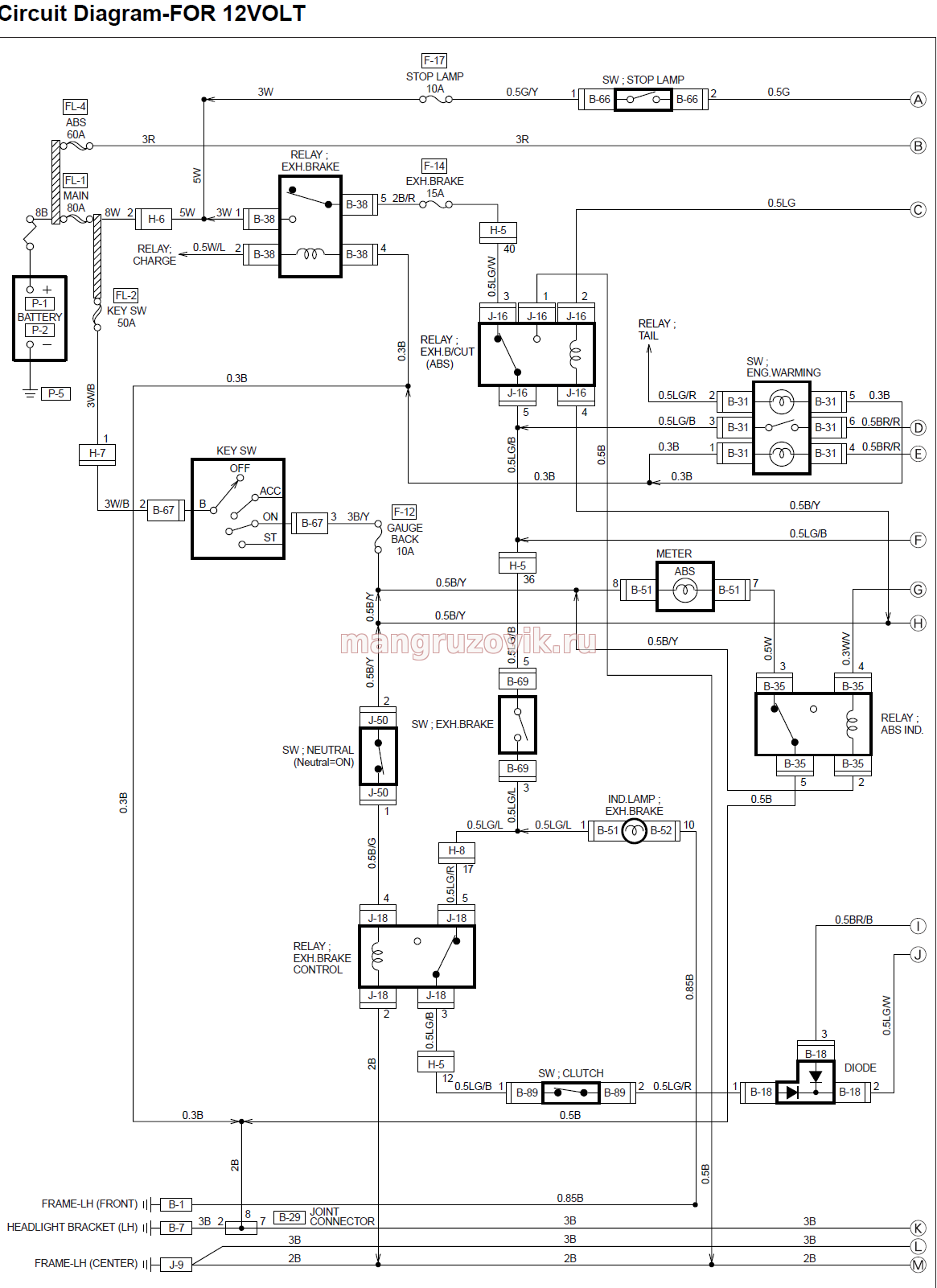

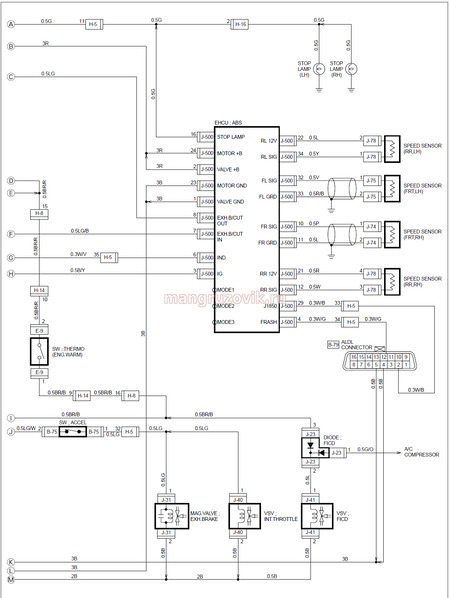

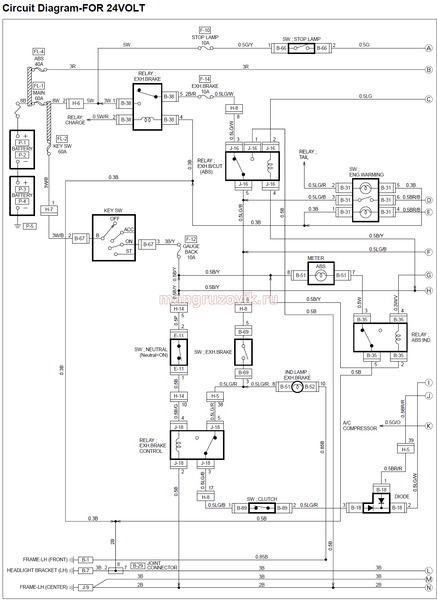

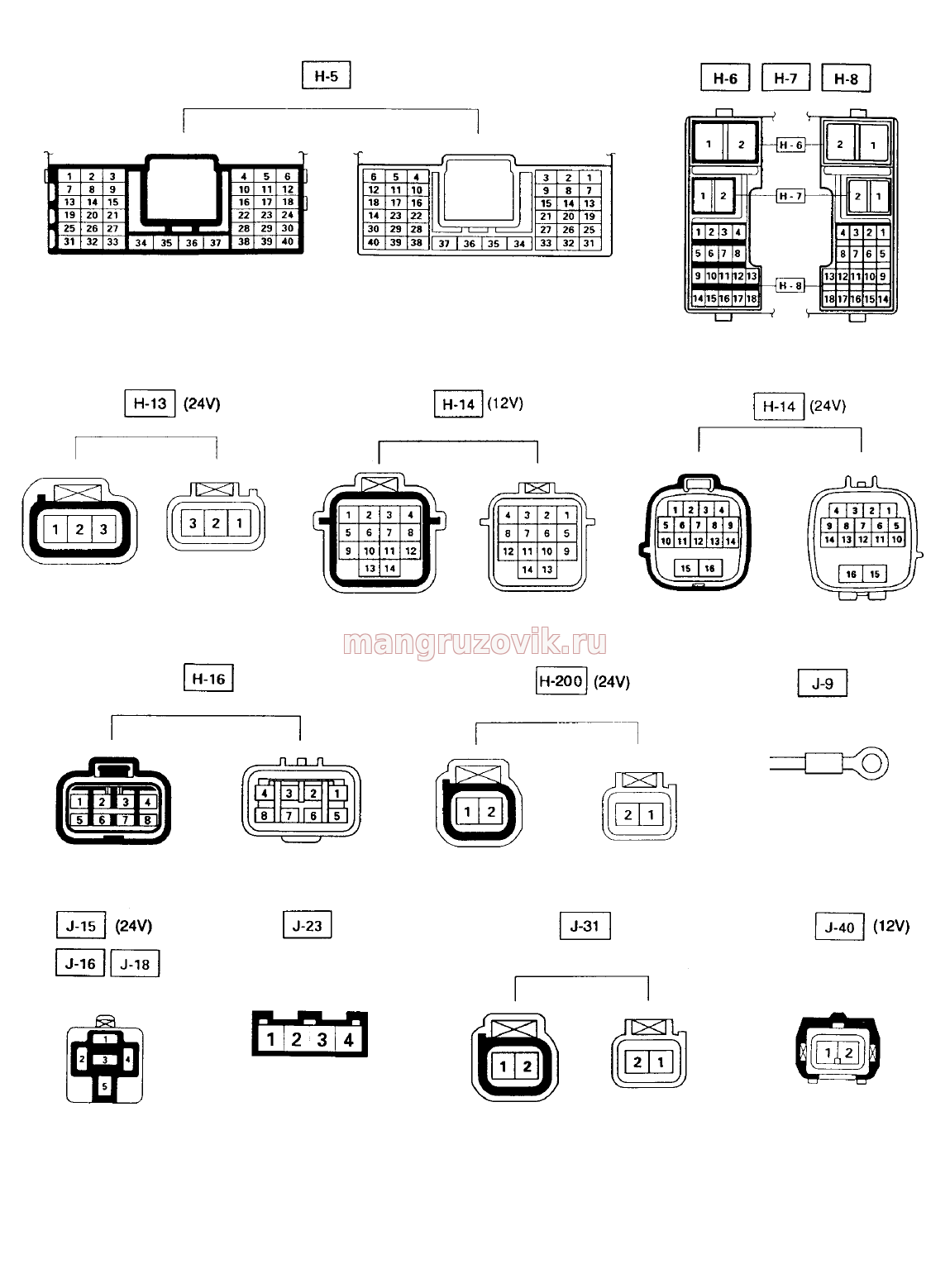

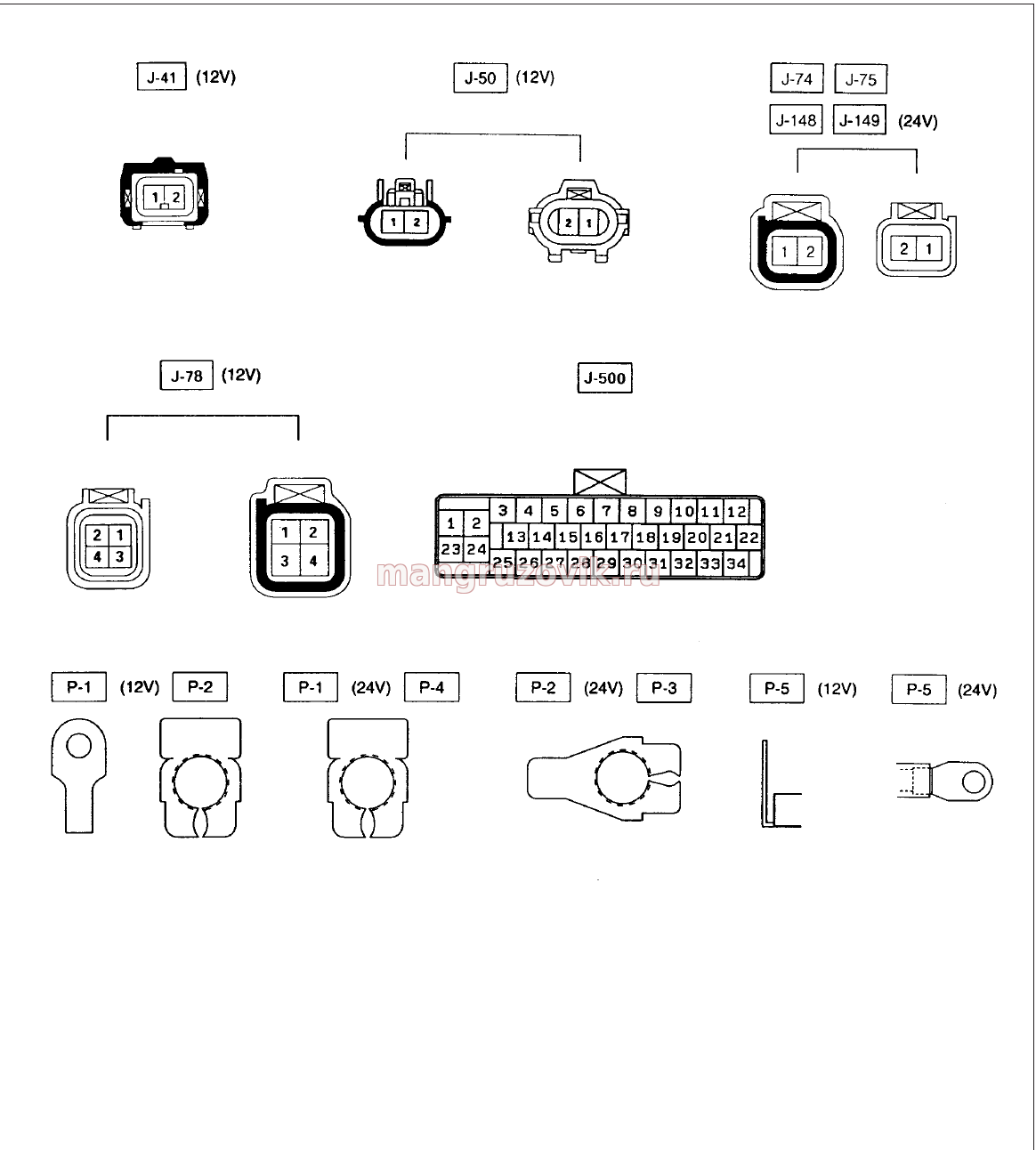

электрическая схема тормозной системы АБС автомобиля ИСУЗУ с 12 вольтовым питанием бортовой сети фото часть 1 фото часть 2 электрическая схема тормозной системы АБС автомобиля ИСУЗУ с 24 вольтовым питанием бортовой сети фото часть 1 фото часть 2 клеммы контакты и разъемы в электрической схеме тормозной системы ИСУЗУ (распиновка) рис 6 рис 7 рис 8

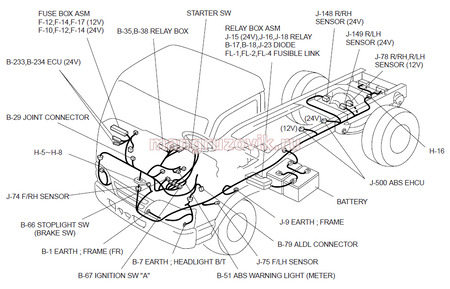

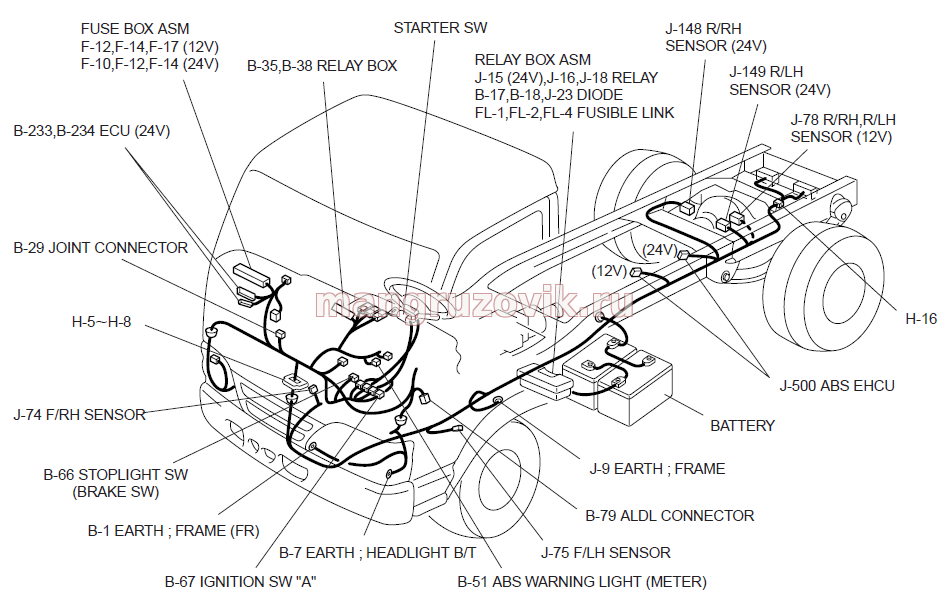

Схема расположения тормозной системы АБС в автомобиле ИСУЗУ. рис 9

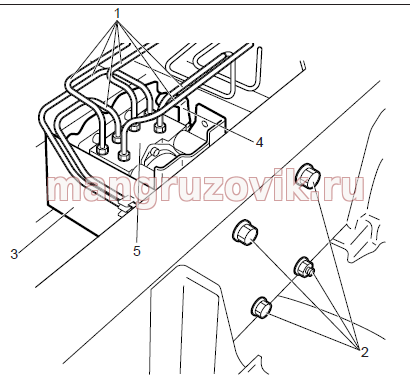

Электронный гидравлический блок управления (EHCU) фото 10 (1) Тормозные трубки (2) Болты и гайки крепления кронштейна EHCU (3) Кронштейн крепления EHCU (4) Разъем жгута проводов (5) EHCU

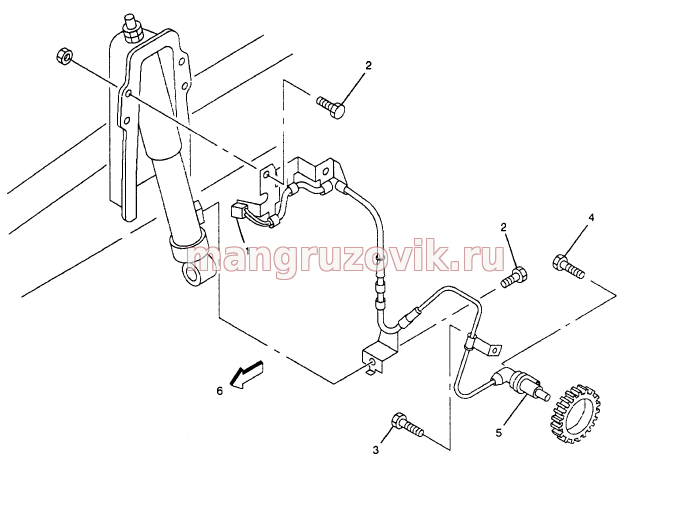

Передний датчик скорости и составные детали фото 11 легенда (1) Разъем датчика скорости (2) Болт крепления кабеля датчика (3) Болт крепления кабеля датчика (4) Болт крепления датчика (5) Датчик скорости (6) перед
Ротор датчика скорости вращения и составные детали фото 12 (1) Дисковый тормозной агрегат (2) Крышка ступицы (3) Штифт шплинта (4) Гайка-концентратор (5) Шайба (6) Ступица и диск (7) Ротор датчика скорости (8) Внутренний подшипник и внешний подшипник (9) сальник (10) Распорка

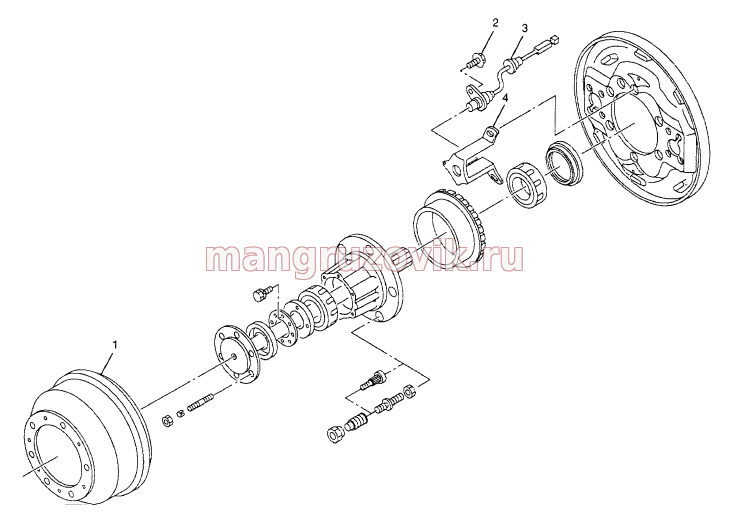

Датчик заднего моста и составные детали фото 13
легенда (1) Тормозной барабан (2) Крепежный болт датчика скорости (3) Датчик скорости (4) Кронштейн датчика скорости

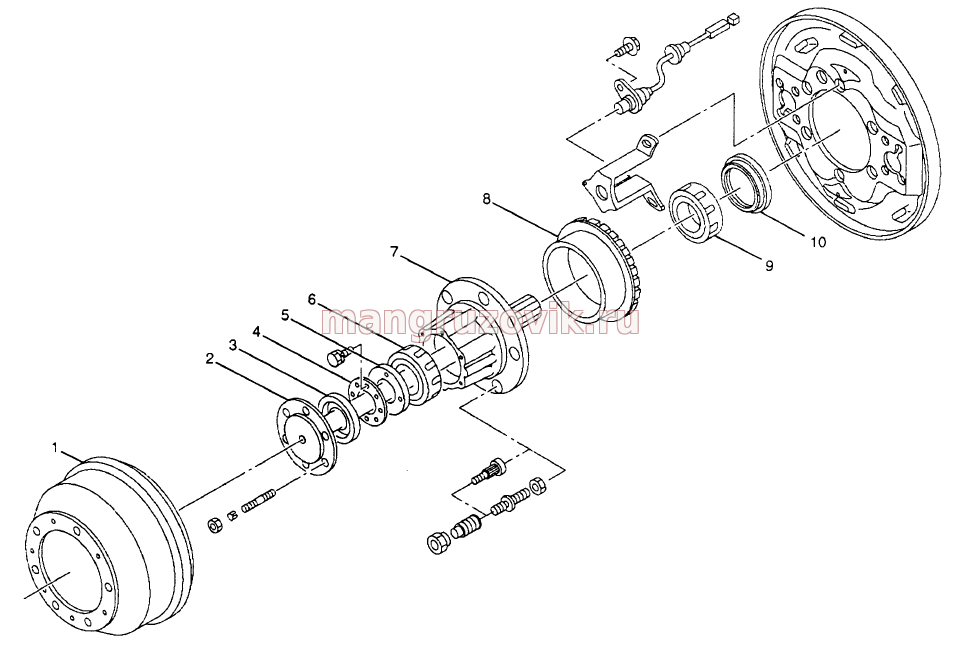

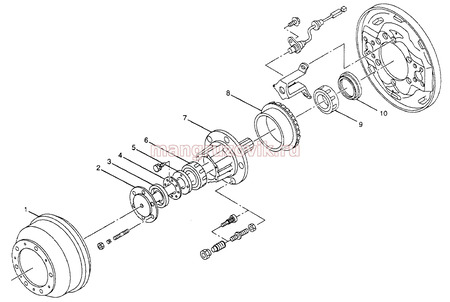

Ротор датчика скорости и составные детали фото 14 (1) Тормозной барабан (2) Вал оси (3) Наружный сальник (4) Bearing Nut (5) Опорная гайка (6) Наружный подшипник (7) Задний ступица (8) Ротор датчика скорости (9) Внутренний подшипник (10) Внутренний сальник
|
