RENAULT PREMIUM и Renault Kerax описание предохранителей, реле, диодов.

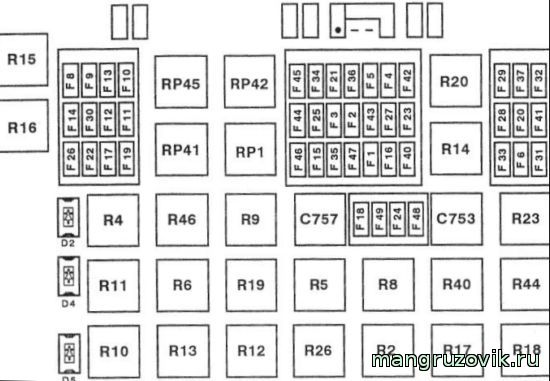

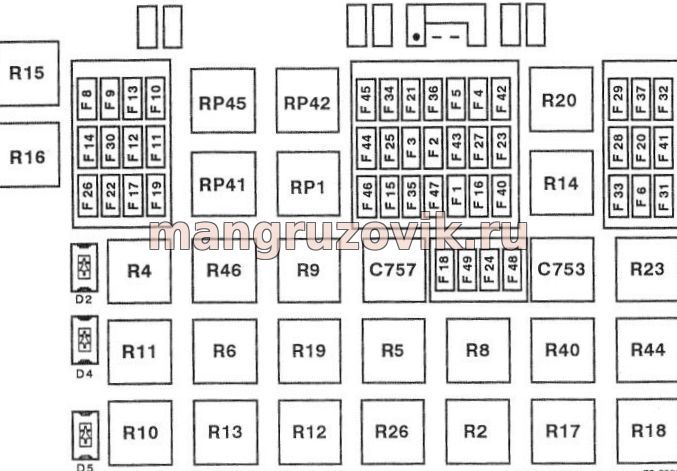

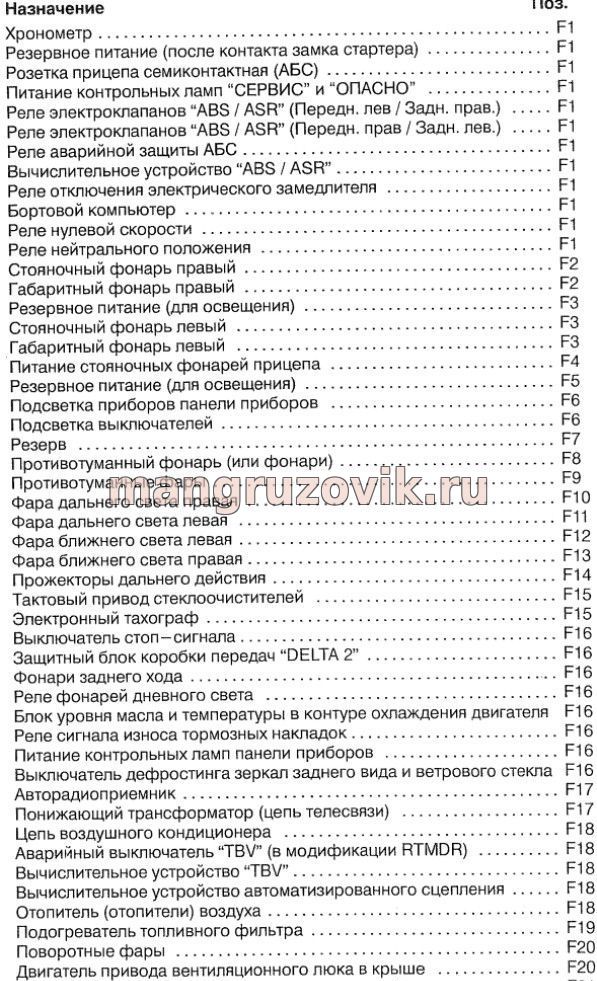

Назначение реле и предохранителей в монтажном блоке

F1 - наличие напряжения до включения зажигания,
часы,
прицепа розетка 7-контактная (АБС),
напряжение ламп контроля "СЕРВИС” и "ОПАСНО”,
питание реле клапанов "ABS / ASR” (Передний лев / Задний прав.) и (Передний прав / Задний лев.),
питание аварийного реле защиты системы управления АБС,
питание модуля управления "ABS / ASR” ,
питание реле замедлителя,
питание бортового компьютера,
питание реле нулевой скорости,
питание реле нейтрального положения,

F2 - правый стояночный свет,
габариты правые,

F3 - левый стояночный свет,
габариты левые,

F4 - стояночные фонари прицепа,

F5 - резерв,

F6 - питание освещения приборной панели,
питание подсветки клавиш выключателей,

F7 - резерв,

F8 - противотуманки,

F9 - противотуманки,

F10 - дальний свет правый,

F11 - дальний свет левый,

F12 - ближний свет левый,

F13 - ближний свет правый,

F14 - прожектор,

F15 - питание интегрального реле стеклоочистителя,
питание тахографа,

F16 - питание стопов,
питание защиты модуля управления коробки передач "DELTA 2”,
фары заднего хода,
питание реле плафонов дневного света,
питание датчиков уровня масла и температуры ОЖ,
питание реле сигнализатора износа тормозных колодок,
контрольные лампы в приборной панели,
питание обогрева зеркал и лобового стекла,

F17 - аудиосистема,
преобразователь напряжения 24\12 вольт,

F18 - питание кондиционера,
Аварийный выключатель "TBV” (в модификации RTMDR),
модуль управления "TBV” ,
модуль управления электрического сцепления,
отопитель воздушный,

F19 - нагреватель топливного фильтра,

F20 - питание фароискателя,
моторчик вентиляции в люке крыши,

F21 - резерв (напряжение присутствует без зажигания),

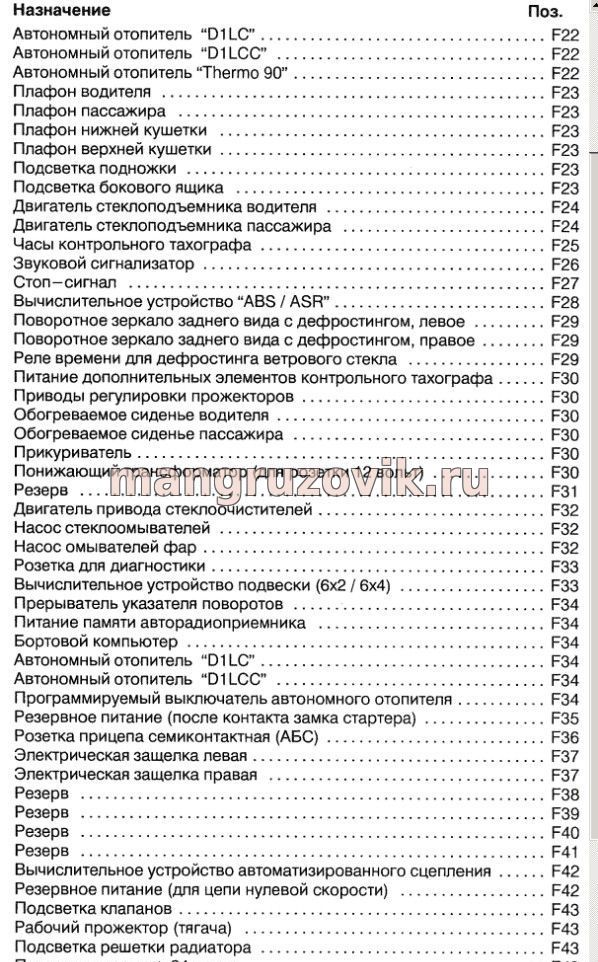

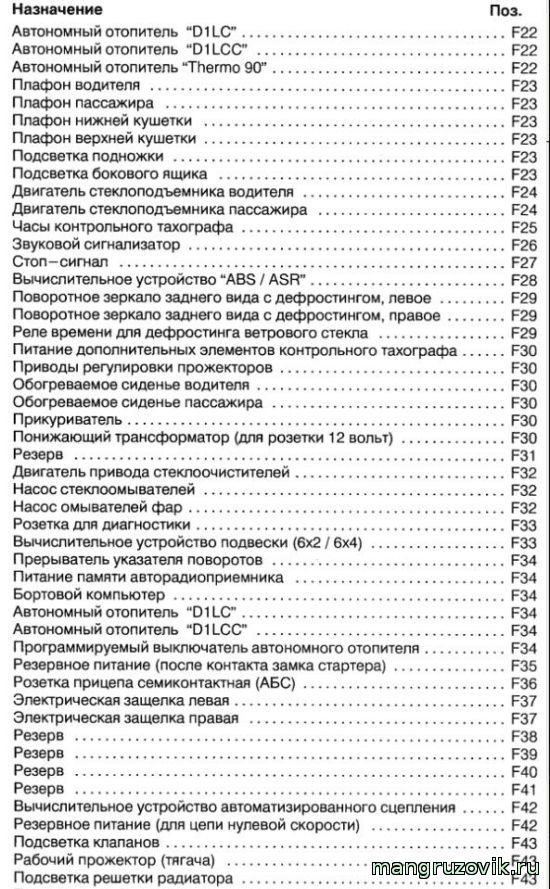

F22 - воздушный отопитель ("D1LC”),
водяной подогреватель ("Thermo 90” ),

F23 - плафоны освещения водителя и пассажира,
плафоны освещения нижней кровати и верхней кровати,
освещение подножек,
свет бокового ящика,

F24 - мотор дворников водителя и мотор дворников пассажира,

F25 - часы тахографа,

F26 - звуковой сигнал,

F27 - питание стопов,

F28 - модуль управления "ABS / ASR”,

F29 - питание левого зеркала,
питание правого зеркала,
питание таймерного реле подогрева лобового стекла,

F30 - дополнительное питание тахографа,
сервопривод прожекторов,
питание подогрева кресла водителя и пассажира,
питание прикуривателя,
преобразователь напряжения  24\12 вольт,

F31 - резерв,

F32 - мотор стеклоочистителя,
насос стеклоомывателя дворников,
насосик омывателя фар,

F33 - модуль управления подвеской  (6x2 / 6x4),

F34 - питание интегрального реле прерывателя поворотов,
предохранитель на аудиосистему,
питание бортового компьютера,
воздушный отопитель "D1LC”,
пульт управления воздушного отопителя "D1LC”,

F35 - резерв,

F36 - питание розетки АБС,

F37 - запирание дверей левое и правое,

F38 - резервный

F39 - резервный

F40 - резервный

F41 - резервный,

F42 - питание модуля управления электронного сцепления,

F43 - прожектор тягача,
подсветка решетки радиатора,
предохранитель питания прицепа 24 вольта,

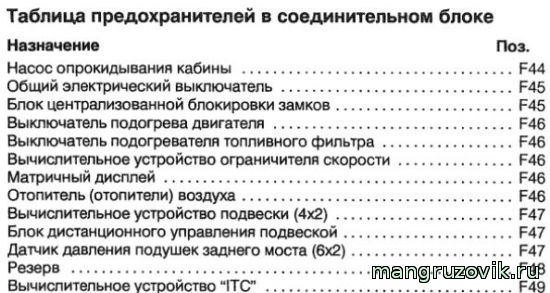

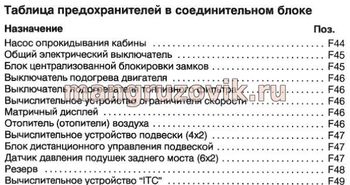

F44 - насос запрокидывания кабины,

F45 - отключатель массы автомобиля,
питания центральной блокировки замков,

F46 - питание выключателя подогревателя мотора,
питание выключателя подогревателя топливного фильтра,
модуль управления системы ограничителя скорости автомобиля,
предохранитель питания дисплея на щитке приборов,
отопитель воздушный,

F47 - модуль управления системы управления подвеской (4x2),
пульт дистанционный управления подвеской,
питание датчиков давления заднего моста (6x2),

F48 - резерв,

F49 - электронный модуль управления системы "ITC”,

Предохранители не в соеденительном блоке.

F61 - обогрев лобового стекла,

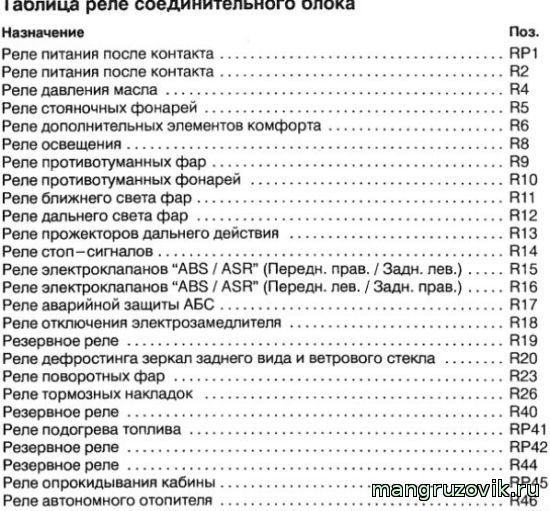

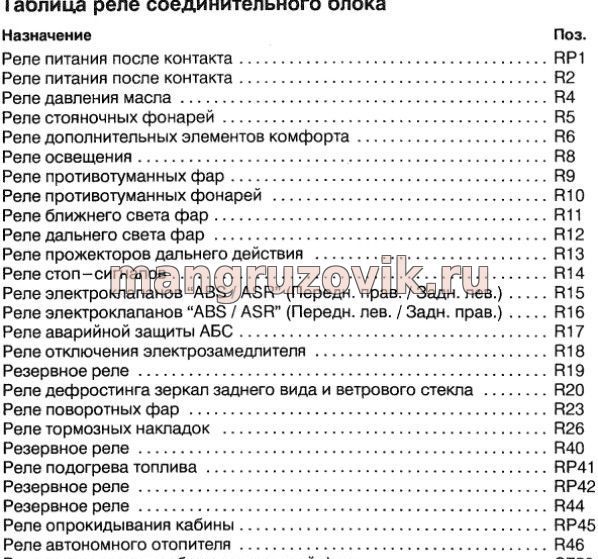

Реле монтажного блока.

R1 - подача питания напряжения,

R2 - подача питания напряжения,

R4 - давление масла,

R5 - стояночные плафоны,

R6 - дополнительные элементы комфорта,

R8 - освещение,

R9 - противотуманки,

R10 - противотуманки,

R11 - фары головного света,

R12 - дальний свет фар,

R13 - прожектора,

R14 - стопы

R15 - электроклапана "ABS / ASR” (Передний. прав. / Задний. лев.)

R16 - электроклапана "ABS / ASR” (Передний. лев. / Задний. прав.)

R17 - защита АБС,

R18 - электрозамедлитель,

R19 - резерв,

R20 - подогрев зеркал и ветрового стекла,

R23 - фароискатель,

R26 - тормозные колодки,

R40 - резерв,

R41 - подогрев топлива,

R42 - резерв,

R44 - резерв,

R45 - запрокидывание кабины,

R46 - автономный отопитель,

С753 - интегральное реле такта омывателя фар,

С757 - Звуковой сигнализатор "EASY”

Реле не в монтажном блоке.

R28 - автономный отопитель,

R31 - противопуск,

R32 - противопуск,

R34 - реле нулевой скорости,

R35 - Реле нейтрального положения

R36 - Реле нулевой скорости (автоматизированное сцепление

R37 - аварийная защита модуля "ITC”

R38 - гидравлический замедлитель,

R39 - гидравлический замедлитель,

R45 - дневной свет,

R48 - интегральное реле с таймером подогрева лобового стекла,

СЕ112 - пусковое реле,

СЕ200 - подогрева двигателя

Описание диодов монтажного блока.

D2 - давление масла,

D4 - диоды противотуманок,

D5 - резерв,

Описание диодов не в монтажном блоке.

D6 - противопуск,

D7 - противопуск,

D8 аварийная защита телеуправления системы "TIR”
