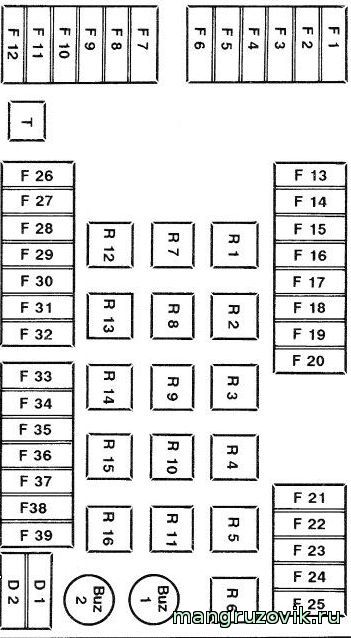

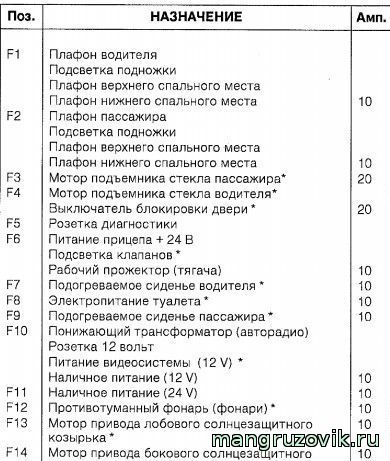

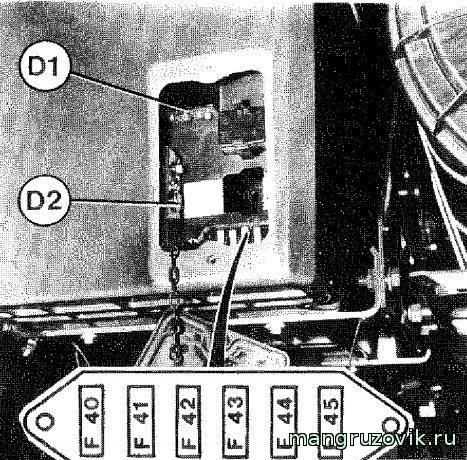

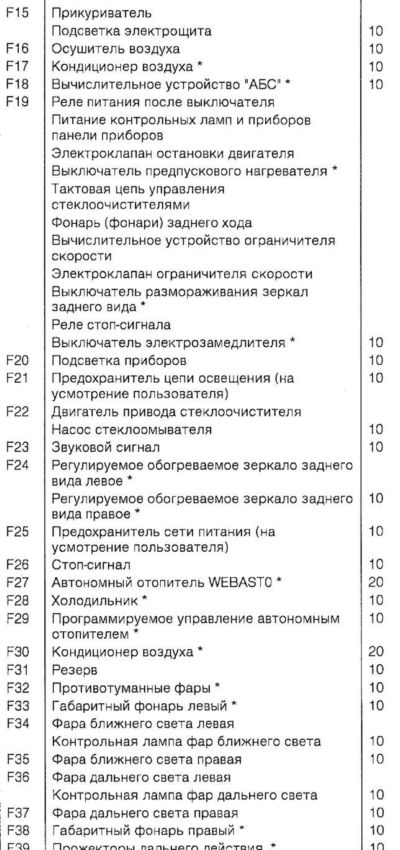

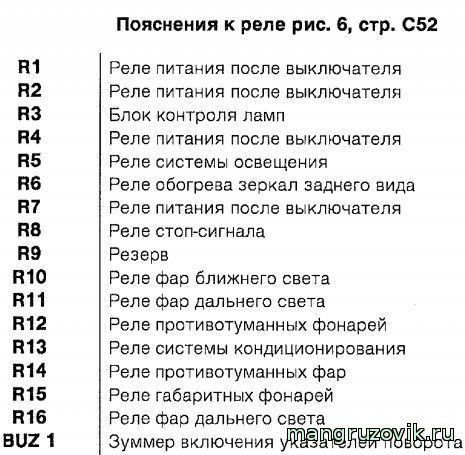

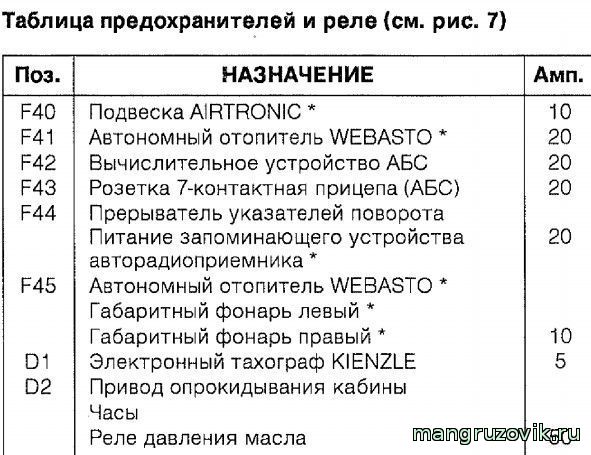

Renault Magnum АЕ обозначение предохранителей и реле![](/112/2/fot_gruzz.jpg) Описание и обозначение реле и предохранителей «РЕНО» СЕРИИ «АЕ МАГНУМ» ![](/112/2/shpkaat-0.jpg)
![](/112/2/shpkaat-1.jpg)
![](/3/shpkaat-2.jpg)
![](/112/2/shpkaat-3.jpg)
![](/112/2/shpkaat-4.jpg)
![](/112/2/shpkaat-7.jpg)
Семейство «АЕ Магнум» 1997 года состоит из четырех базовых моделей: АЕ390, АЕ430, АЕ470 и АЕ560. Первые три модели с конца 1996 года оснащают новейшим рядным шестицилиндровым 24-клапанным дизелем американо-французского производства рабочим объемом 12 л. Новые моторы созданы на основе известного в США дизеля «Мак-Е7» с составными поршнями.
