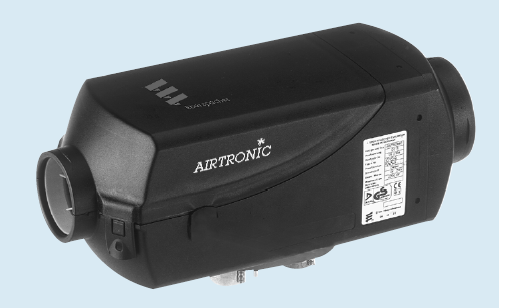

Eberspacher Airtronic как самостоятельно найти неисправность.
Действительно для следующих моделей приборов Отопительный прибор № по каталогу: AIRTRONIC – D2, 12 В 25 2069 05 00 00 AIRTRONIC – D2, 24 В 25 2070 05 00 00 AIRTRONIC – D2 Camper, 12 В 25 2326 05 00 00 AIRTRONIC M – D4, 12 В 25 2113 05 00 00 AIRTRONIC M – D4, 24 В 25 2114 05 00 00 AIRTRONIC M – D4S, 12 В 25 2144 05 00 00 AIRTRONIC M – D4S, 24 В 25 2145 05 00 00 AIRTRONIC M – D3 Camper, 12 В 25 2317 05 00 00 AIRTRONIC M – D4 Camper, 12 В 25 2318 05 00 00 AIRTRONIC M – D4 Camper plus, 12 В 25 2327 05 00 00
В случае неисправности сначала проверьте следующее: • Проверка – Есть ли топливо в топливном баке? – Герметичны ли топливопроводы? (внешний осмотр) – Нет ли летнего дизеля в топливопроводе? – Нет ли засоров в каналах подачи воздуха в камеру сгорания или отвода выхлопных газов и не повреждены ли они?
• Электрические компоненты – Не повреждена ли проводка, соединения, места разъемов? – Не окислены ли контакты? – Исправны ли предохранители? – Исправна ли проводка? (короткие замыкания, обрывы)
• Измерьте напряжение аккумулятора – При напряжении аккумулятора < 10,5 В, срабатывает минимальная защита напряжения отопительного прибора – 12 В. – При напряжении аккумулятора < 21 В, срабатывает минимальная защита напряжения отопительного прибора – 24 В.
• Измерьте напряжение (клемма 30) Отсоедините 16-контактный штекер S1 / B1 и измерьте напряжение на штекере B1 между контактом 1 (кабель 2,5 красный провод) и контактом 10 (кабель 2,5 коричневый провод). При отклонении напряжения аккумулятора проверьте предохранители, проводку, контакт на массу и плюсовую клемму аккумулятора на падение напряжения (коррозия / обрыв).
• Проверка сигнала включения Отсоедините 16-контактный штекер S1 / B1 и затем включите отопительный прибор при помощи элемента управления. Проверьте, есть ли напряжение на штекере B1 между контактом 4 (кабель 0,5 желтый провод) и контактом 10 (кабель 2,5 коричневый провод). Если напряжение отсутствует, проверьте проводку (0,5 желтый провод), предохранитель 5 A (поз. 2.7.1 на монтажной схеме) и элемент управления.
• Проверка элемента управления Отсоедините штекер на элементе управления, соедините кабель 0,5 красного цвета 0,5 желтый провод перемычкой. Если напряжение на штекере B1 между контактом 4 (0,5 желтый провод) и контактом 10 (2,5 коричневый провод) присутствует, замените элемент управления.
|
