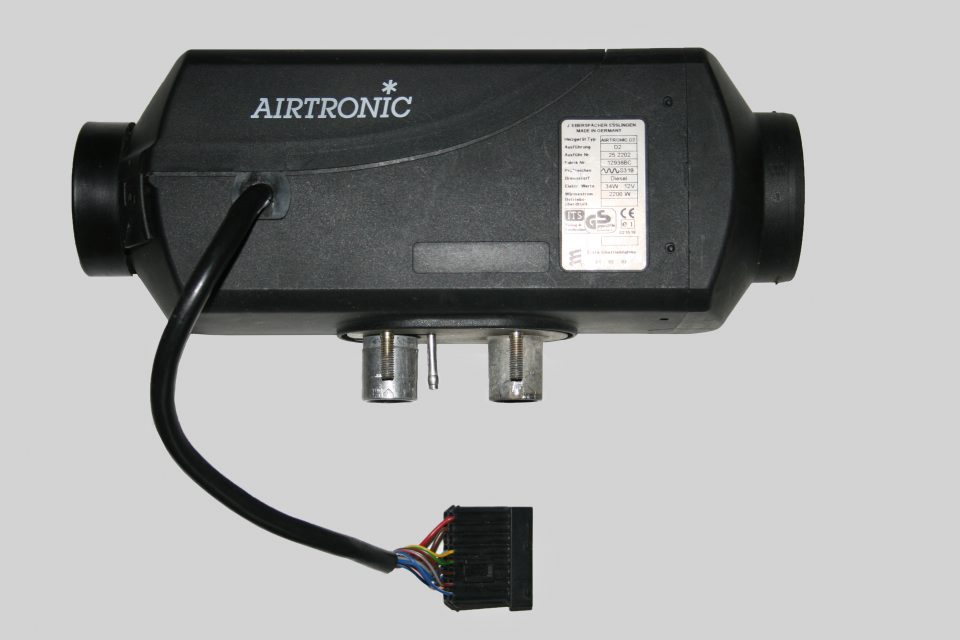

Eberspacher Airtronic электрические схемы подключения.
Действительно для следующих моделей приборов Отопительный прибор № по каталогу: AIRTRONIC – D2, 12 В 25 2069 05 00 00 AIRTRONIC – D2, 24 В 25 2070 05 00 00 AIRTRONIC – D2 Camper, 12 В 25 2326 05 00 00 AIRTRONIC M – D4, 12 В 25 2113 05 00 00 AIRTRONIC M – D4, 24 В 25 2114 05 00 00 AIRTRONIC M – D4S, 12 В 25 2144 05 00 00 AIRTRONIC M – D4S, 24 В 25 2145 05 00 00 AIRTRONIC M – D3 Camper, 12 В 25 2317 05 00 00 AIRTRONIC M – D4 Camper, 12 В 25 2318 05 00 00 AIRTRONIC M – D4 Camper plus, 12 В 25 2327 05 00 00
Спецификации монтажных схем AIRTRONIC / AIRTRONIC M 1.1 Двигатель сгорания 1.2 Штифтовой электрод накаливания 1.5 Датчик горения и перегрева 2.1 Блок управления 2.2 Дозировочный насос 2.7 Главный предохранитель 12 В = 20 A 24 В = 10 A 2.7.1 Предохранитель срабатывания 5 A 5.1 Аккумулятор a) Подключение элемента управления и внешнего датчика в соответствии с монтажной схемой
"Элементы управления” • rt Питание, плюс – клемма 30 • ge Сигнал включения – S+ • gr Температура – фактическое значение • wsrt Выключение системы противоугонной сигнализации (ADR – ответный сигнал для часового реле) • br Питание, минус – клемма 31 • blws Диагностика • grrt Температура – заданное значение • brws Соединение с массой для внешнего температурного датчика и заданного значения температуры b) Опция • Управление системой вентиляции автомобиля и / или • отдельный вентилятор подачи свежего воздуха Сопоставление монтажных схем осуществляется при помощи установленного прибора управления: • Блок управления с диагностическим кабелем: К 16-контактному штекеру подсоединен диагностический кабель bl/ws к камере 8. • Блок управления с двумя диагностическими кабелями и диагностикой JE: К 16-контактному штекеру подсоединен диагностический кабель bl/ws к камере 3, диагностический кабель bl/ge подсоединен к камере 8. • Изолировать неиспользуемые концы проводки. • Штекеры и корпуса розеточных частей соединителей показаны со стороны входа проводки. 6 Монтажная схема
Цветовые обозначения проводов на монтажных схемах sw = черный ws = белый rt = красный ge = желтый gn = зеленый vi = фиолетовый br = коричневый gr = серый bl = синий li = лиловый

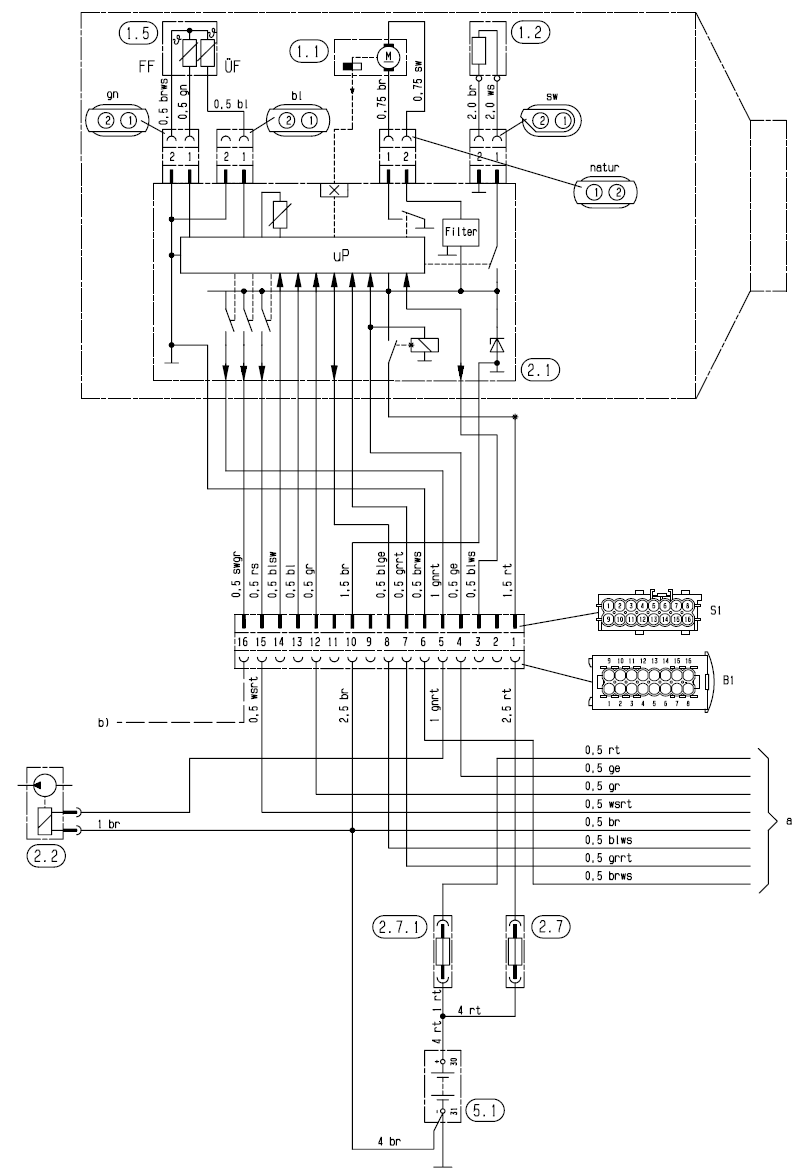

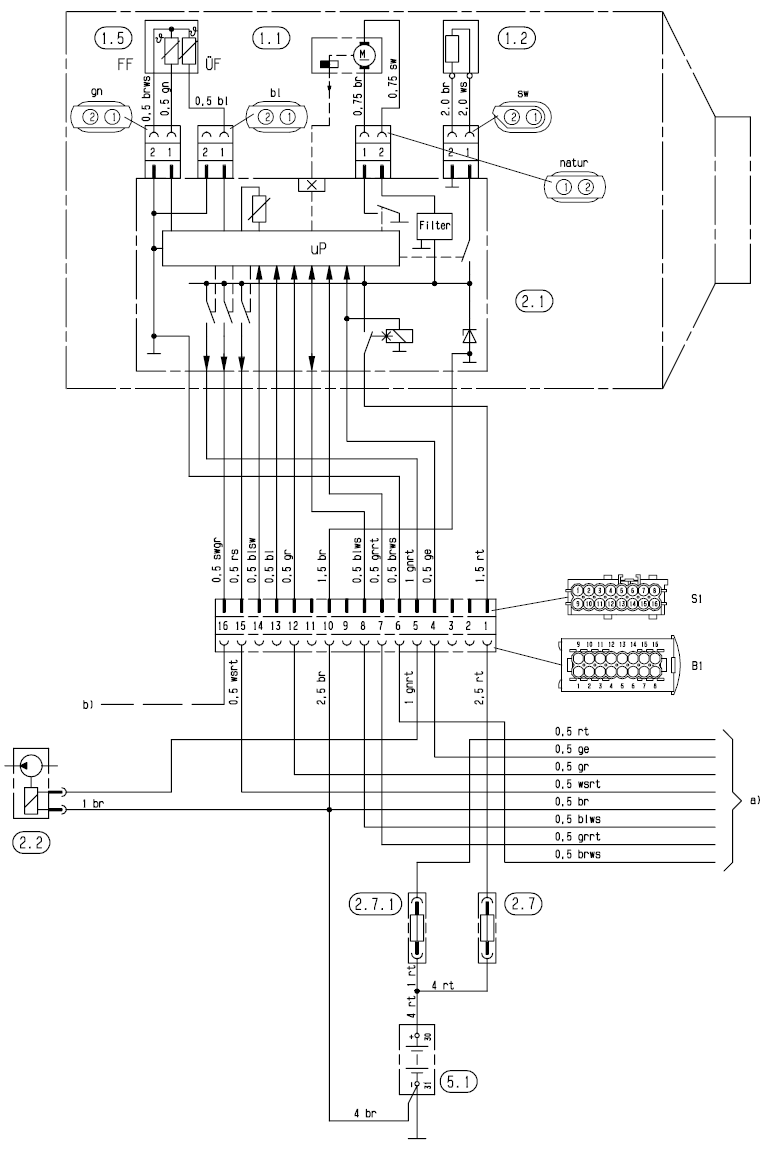

Монтажная схема – AIRTRONIC / AIRTRONIC M Эта монтажная схема действительна для отопительных приборов с диагностическим кабелем и залитым кабельным жгутом прибора управления. рис 1 Монтажная схема – AIRTRONIC / AIRTRONIC M Эта монтажная схема действительна для отопительных приборов с двумя диагностическими кабелями и кабельным стренгом прибора управления, обмотанным лентой. рис 2 Спецификация монтажных схем элементов управления
2.15.1 Внешний датчик температуры (температура окружающей среды) 2.15.9 Датчик температуры (наружная температура) 3.1.9 Переключатель „Обогрев / Вентиляция" 3.1.11 Устройство управления, круглое 3.1.16 Кнопочный выключатель радиоуправления 3.1.17 Минирегулятор AIRTRONIC 3.1.18 Кнопочный выключатель CALLTRONIC 3.2.8 Модульное реле (ADR – потенциометр) 3.2.12 Часовое реле, мини – 12 / 24 В 3.2.14 Подсветка часового реле, мини – только 12 В 3.3.6 Радиоуправление, стационарная часть TP41i 3.3.7 Радиоуправление, стационарная часть TP5 3.3.8 Блок радиоуправления CALLTRONIC 3.8.3 Антенна 3.9.1 Диагностика, диагностика компании Eberspächer a) Подключение элементов управления к AIRTRONIC • rt Питание, плюс – клемма 30 • ge Сигнал включения – S+ • gr Температура – фактическое значение • wsrt Выключение противоугонной системы (ADR – ответный сигнал для часового реле) • br Питание, минус – клемма 31 • blws Диагностика • grrt Температура – заданное значение • brws Соединение с массой для внешнего температурного датчика и заданного значения температуры b) Клемма 15 – необходима для подключения TP4i c) Освещение, клемма 58 d) Разъем для подключения диагностического прибора e) Разъем для подключения внешнего температурного датчика g) Разъем для подключения внешней кнопки включения отопительного прибора h) Разъем для подключения блока радиоуправления TP4i j) Разъем для подключения температурного датчика (наружная температура) k) При подключении часового реле или радиоприемника отсоединяйте кабель здесь l) Разъем для подключения переключателя „Обогрев / Вентиляция" (опция) Ввод в эксплуатацию: Задействуйте переключатель „Обогрев / Вентиляция", затем включите отопительный прибор. z) Освещение, клемма 58 • Изолировать неиспользуемые концы проводки. • Штекеры и корпуса розеточных частей соединителей показаны со стороны входа проводки.

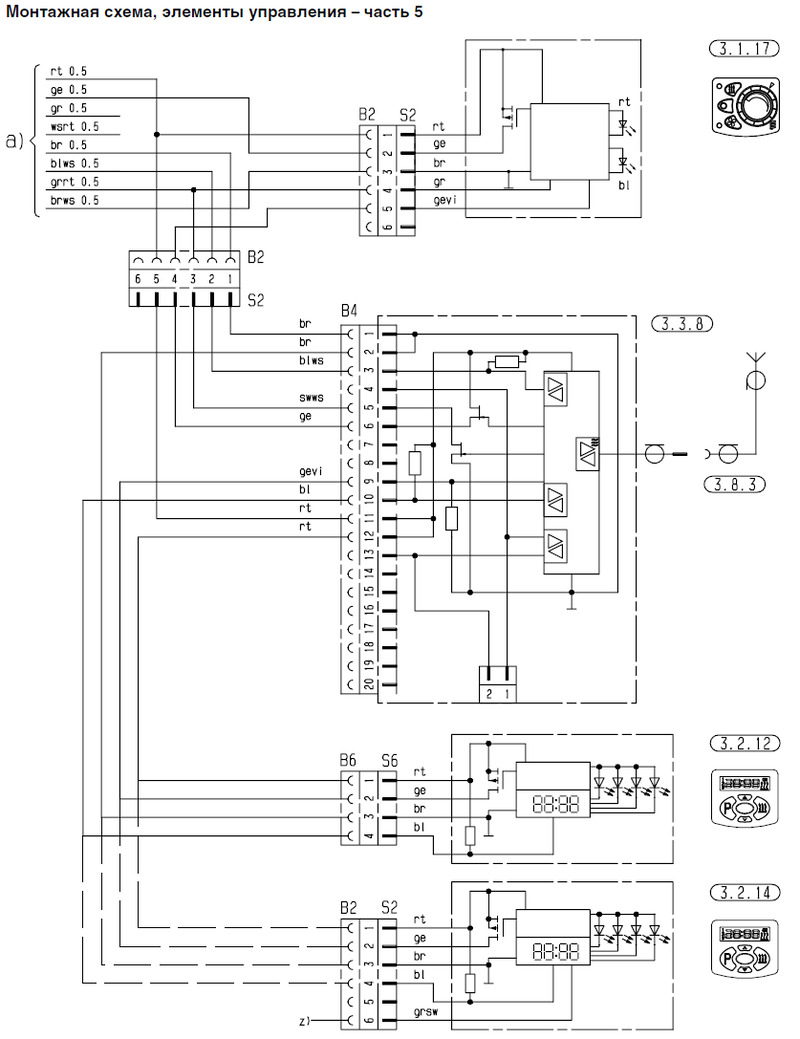

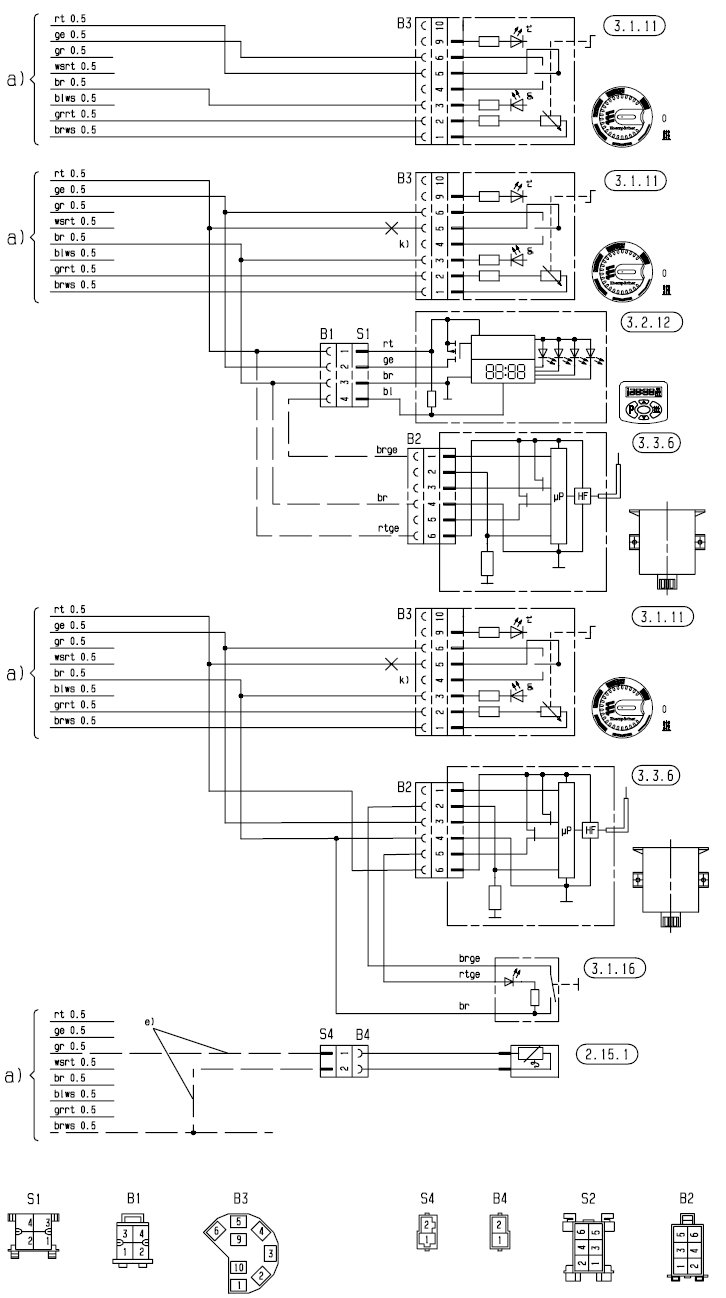

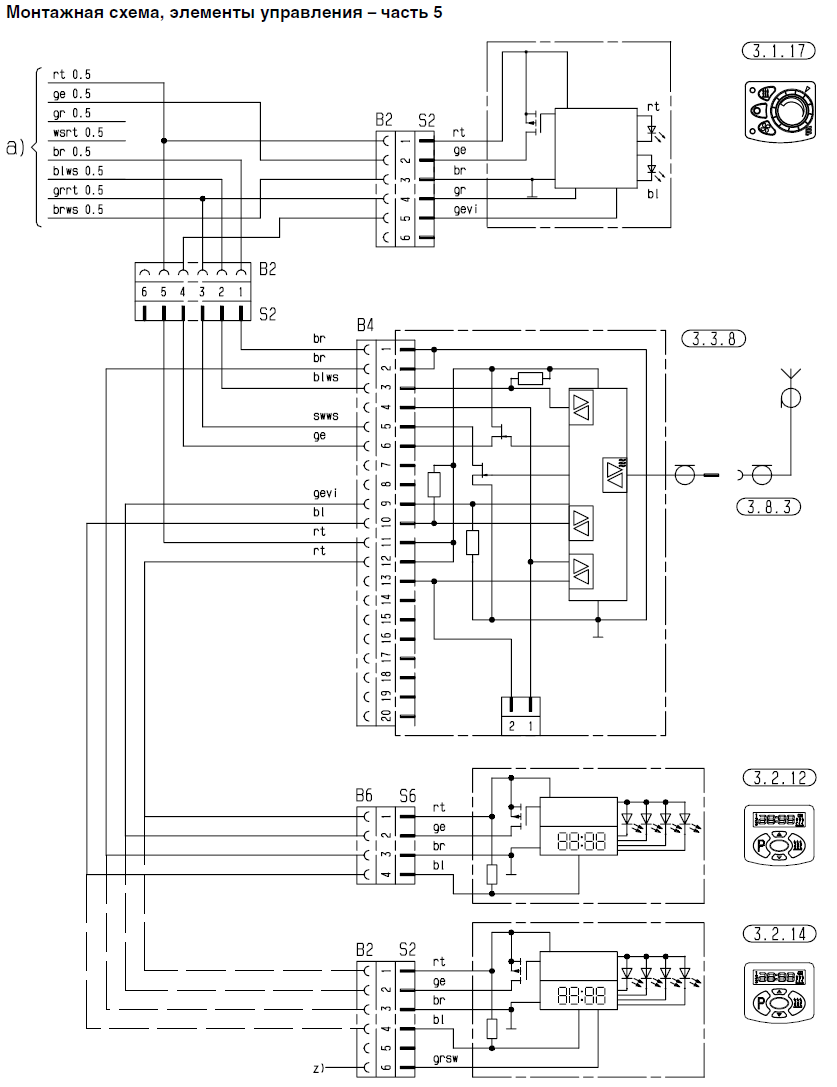

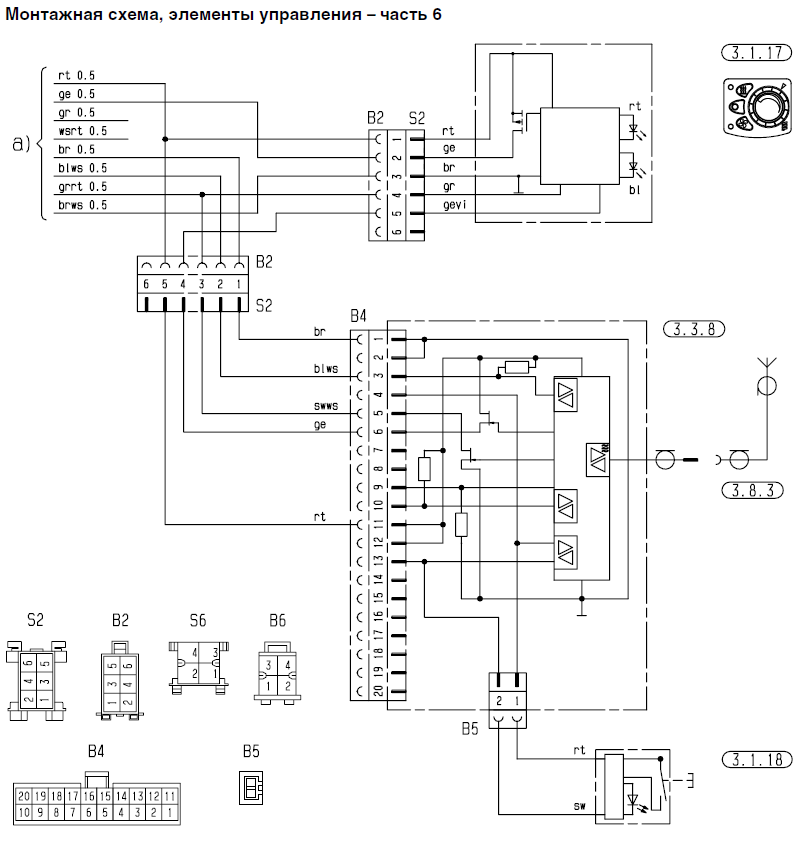

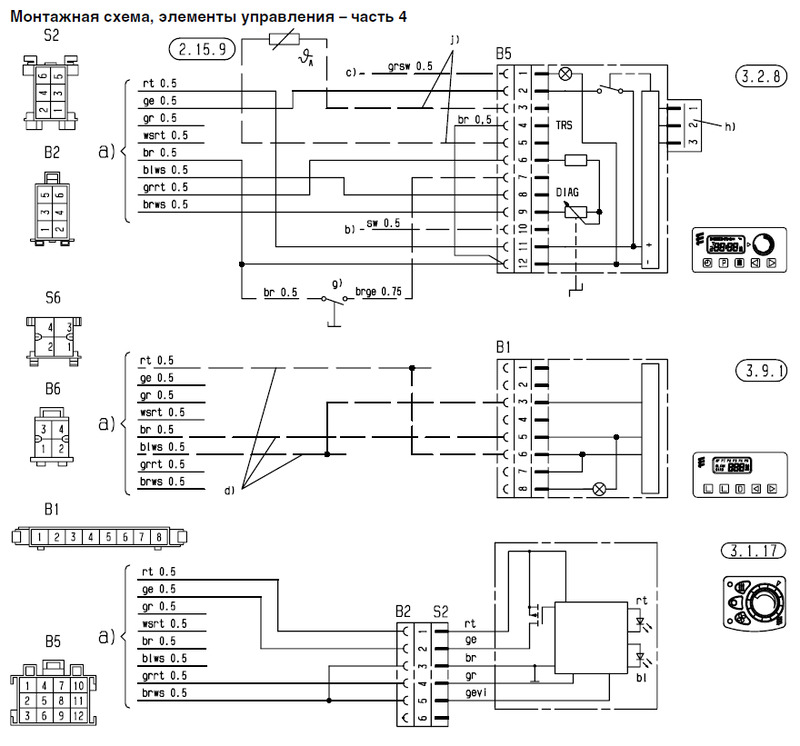

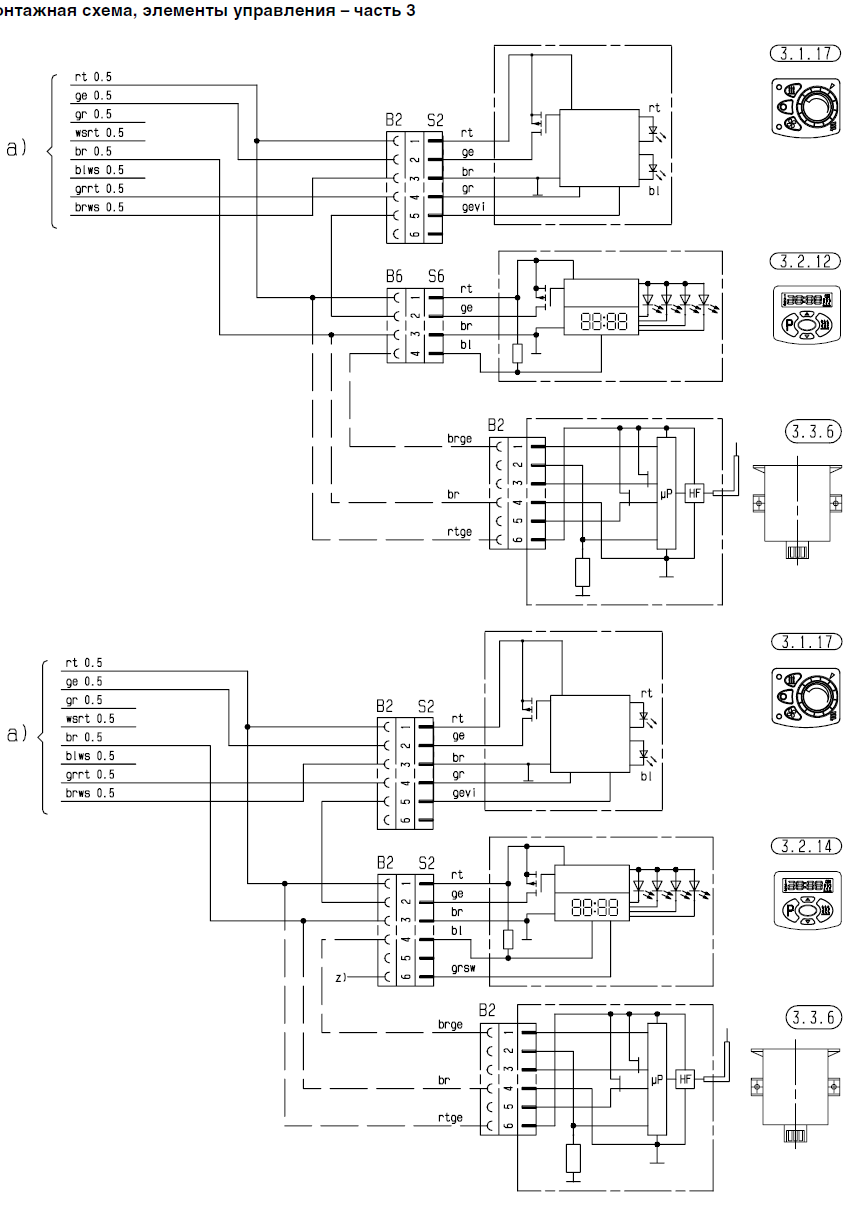

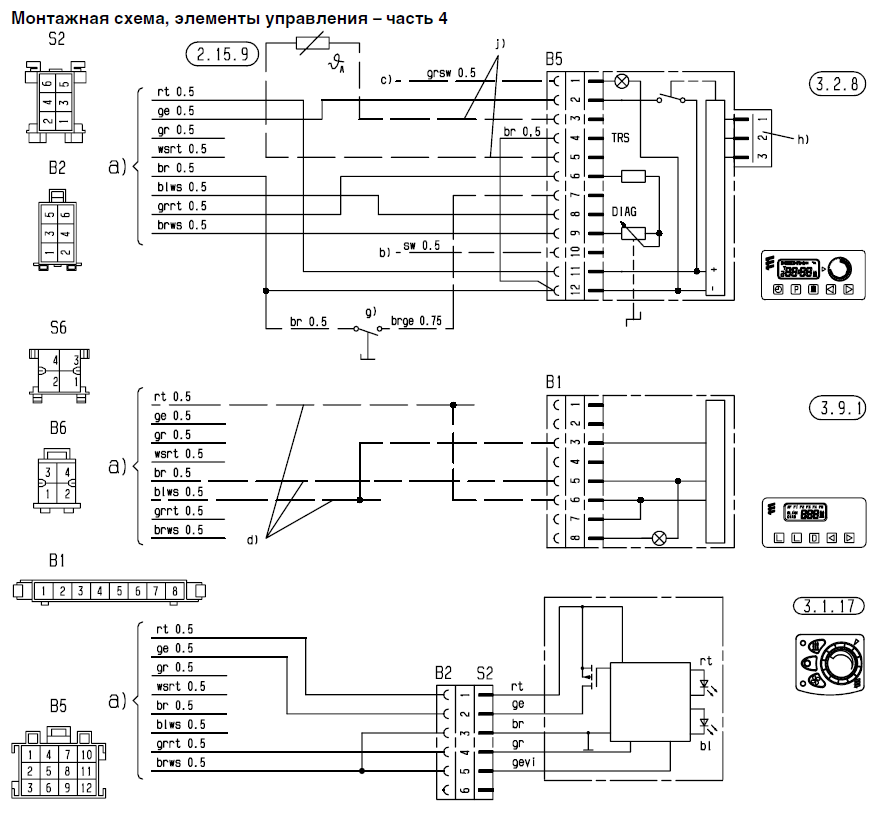

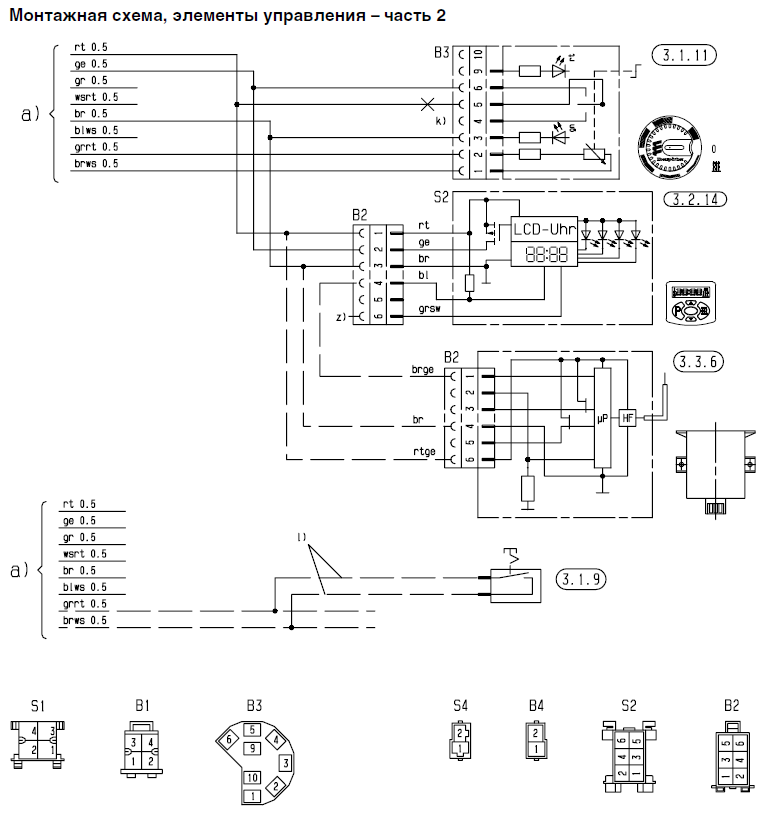

Монтажная схема, элементы управления – часть 1 фото 3 Монтажная схема, элементы управления – часть 2 фото 4 Монтажная схема, элементы управления – часть 3 фото 4 Монтажная схема, элементы управления – часть 4 фото 5 Монтажная схема, элементы управления – часть 5 фото 6 Монтажная схема, элементы управления – часть 6 фото 7 Монтажная схема, элементы управления – часть 7 фото 8 |
