Органы управления DAF XF105 c 2006 года выпуска.

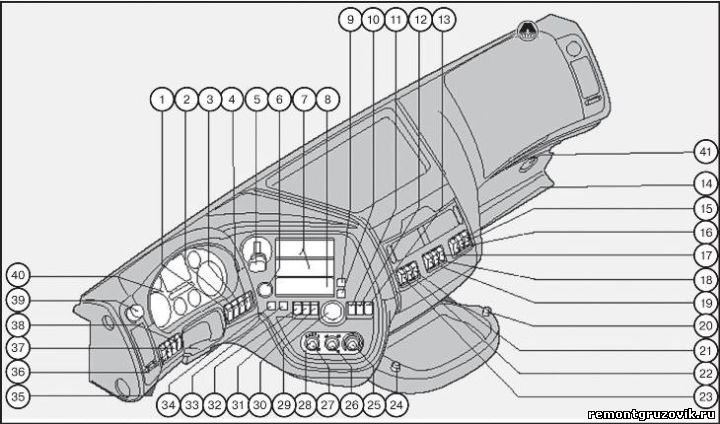

ПРИБОРНАЯ ПАНЕЛЬ

1. Коробка отбора мощностей 2 (РТО 2)/индикатор подьема заднего борта.

2. Коробка отбора мощностей 1 (РТО 1).

3. Отключение систем сигнализации в кузов/прицеп.

4. Отключение датчиков внутреннего пространства кабины (датчик обьема).

5. Рычаг тормоза стояночного (ручник)

6. переключатель режима меню.

7. Штатное место для установки магнитолы/аудиосистем (DIN).

8. Вещевой отсек/отсек для магнитолы (зависит от модели исполнения кабины).

 9. Регулятор заслонки рециркуляции воздуха.

10. Включатель кондиционера.

11. зависит от модели: выключатель вспомогательного тормоза/переключатель системы контроля тяги (версия РТМ)/переключатель подъемного механизма поддерживающего моста (версия FAK).

12. Выключатель блокировки меж осевого дифференциала.

13. Выключатель блокировки дифференциала третьего моста/ переключатель системы контроля тяги (все версии, кроме РТМ)/переключатель повышенного положения для улучшения маневренности (для версии FT, для низко рамных моделей).

14. Переключатель внутреннего освещения кабины со стороны пассажира + двойной переключатель в сочетании с прикроватным освещением.

15. Переключатель для блокировки пассажирской двери.

16. Переключатель отопителя кабины.

17. Переключатель для люка в крыше (кабина ХС).

18. Переключатель внутреннего освещения кабины.

19. Переключатель для ночного освещения + внутреннего освещения.

20. Розетка 24 В/10 А.

21. Переключатель ASR.

22. Главный выключатель электропитания.

23. Выключатель аварийной световой сигнализации.

24. Прикуриватель на 24 В.

25. Поворотный переключатель управления температурой.

26. Поворотный переключатель управления потоком воздуха.

27. Поворотный переключатель управления скоростью вращения вентилятора.

28. Панель управления системой отопления/вентиляции (климат-контролем).

29. Селектор коробки передач AS Tronic.

30. Переключатель для подъема поддерживающего моста (пневматическая подвеска)/переключатель для подъема поддерживающего моста (рессорная подвеска).

31. Переключатель нормального транспортного положения (пневматическая подвеска)/переключатель для включения второго транспортного положения.

32. Резервный выключатель.

33. Резервный выключатель.

34. Выключатель включения зуммера звукового сигнала при движении задним ходом.

35. Переключатель лампы освещения рабочей площадки или грузового отсека.

36. Регулятор высоты ближнего света фар.

37. Переключатель передних и задних противотуманок.

38. Регулятор подсветки панели приборов.

39. Переключатель освещения автомобиля и габаритных огней.

40. Приборная панель.

41. Разъем HD-OBD (диагностики).

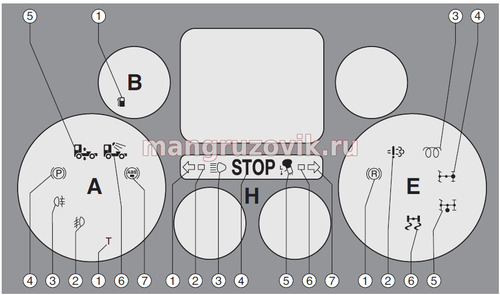

ПРИБОРЫ, РЕГУЛЯТОРЫ И СИГНАЛЬНЫЕ ЛАМПОЧКИ НА ПРИБОРНОЙ ПАНЕЛИ

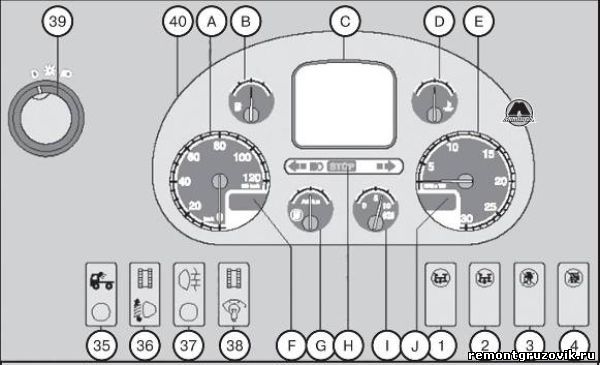

Приборы, регуляторы и сигнальные лампочки DAF XF105

А. Спидометр.

В. Указатель уровня топлива.

С. Центральный дисплей.

D. Указатель температуры охлаждающей жидкости.

Е. Тахометр.

F. Одометр или счетчик пробега за поездку.

G. Указатель уровня жидкости AdBlue (мочевины).

Н. Индикаторы. \. Указатель давления воздуха в контурах 1 и 2.

J. Указатель температуры за бортом и часы.

1. Переключатель коробки отбора мощности на коробке передач.

2. Переключатель коробки отбора мощности на двигателе.

3. В зависимости от модели: выключатель отключения системы охранной сигнализации в кузове/прицепа.

4. Отключение датчиков контроля внутреннего пространства.

35. Переключатель лампы освещения рабочей площадки или грузового отсека.

36. Регулятор высоты фар головного освещения.

37. Переключатель передних/задних противотуманных фар.

38. Регулятор подсветки панели приборов.

39. Переключатель освещения.

40. Приборная панель.

ПЕРЕКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ АВТОМОБИЛЯ

Переключатель освещения автомобиля поворотного типа имеет три положения.

- Положение 0: свет выключен.

- Положение I: включены стояночные и габаритные огни.

- Положение II: включены фары, стояночные и габаритные огни.

При положении II выключателя освещения автомобиля лампочки в различных выключателях горят с пониженной яркостью, чтобы выключатели были хорошо видны.
