DAF XF 105 обозначение сигнальных ламп (значков) на приборной панели.

DAF XF 105 обозначение сигнальных ламп на приборной панели.

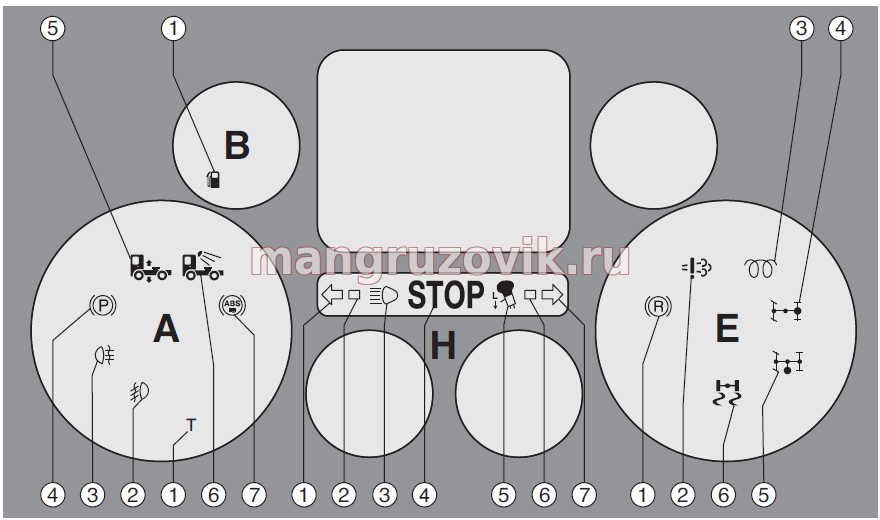

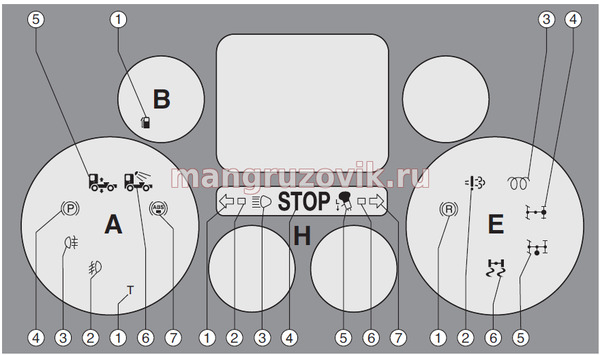

На рисунке щитка приборов DAF XF 105 вы видите, что каждому указателю присвоена буква А, В, Е и Н. Ниже описано обозначение контрольной лампы цифрой с буквой принадлежащей определенному указателю.

А1 неисправность тахометра

А2 включены противотуманные фары

А3 включены задние противотуманные фары

А4 активирован стояночный тормоз. Данная сигнальная лампа загорается при включении стояночного тормоза, а также если давление в пневматической системе недостаточно для снятия стояночного тормоза

А5 предупреждение, что уровень шасси не соответствует норме при движении автомобиля, данный предупреждающий индикатор включается и не прекращает работать, пока уровень шасси не будет соответствовать норме при движении автомобиля

А6 включен рабочий фонарь-освещение грузового пространства

А7 система ABS, прицеп. Данная сигнальная лампа загорается, когда включено зажигание и присоединен прицеп с системой ABS. Сигнальная лампа погаснет спустя 3 секунды, или когда скорость автомобиля превысит 7 км\ч. Если сигнальная лампа начинает мигать, это свидетельствует о неисправности основных тормозов прицепа

В1 низкий уровень топлива. Данная сигнальная лампа загорается при достижении резервного уровня топлива. Резервный уровень топлива состовляет приблизительно 10% общей емкости бака

Е1 замедлитель включен. Сигнальная лампа замедлителя не загорается при включении замедлителя во время работы третьего тормоза или снижения скорости системой АСС (система адаптивного круиз-контроля)

Е2 индикатор MIL. Данная сигнальная лампа загорается при обнаружении неисправности в электронных устройствах двигателя или системе дожигания отработавших газов. Мощность двигателя при это снижается. При каждом включении зажигания на короткое время включается индикатор MIL

Е3 активирована система прогрева. Если зажигание включено, электронные устройства двигателя автоматически определяют время, необходимое для предварительного прогрева. Время, необходимое для предварительного прогрева, зависит от температуры окружающей среды и температуры двигателя. Если функция предварительного прогрева включена, на щитке приборов загорается данный индикатор. Дождитесь, пока сигнальная лампа погаснет, прежде чем запускать двигатель

Е4 включено устройство блокировки дифференциала

Е5 РТО

Е6 индикатор системы курсовой устойчивости. Данная сигнальная лампа загорается, когда система противоскольжения ASR включена с помощью переключателя ASR. Данная сигнальная лампа горит, когда включена система курсовой устойчивости VSC (если установлена), система противоскольжения ASR или управление тормозным моментом

Н1 указатель левого поворота на грузовом автомобиле

Н2 указатель левого поворота на прицепе

Н3 включен дальний свет

Н4 центральная сигнальная лампа "СТОП". Центральная сигнальная лампа "СТОП" загорается при наличии серьезной неисправности одной из систем автомобиля. На главном дисплее отображается информация о том, в какой именно системе возникла неисправность, ставшая причиной загорания сигнальной лампы. Рекомендуется незамедлительно остановить автомобиль и выяснить причину.

Н5 включено нижнее положение делителя

Р6 указатель правого поворота на прицепе

Р7 указатель правого поворота на грузовом автомобиле
