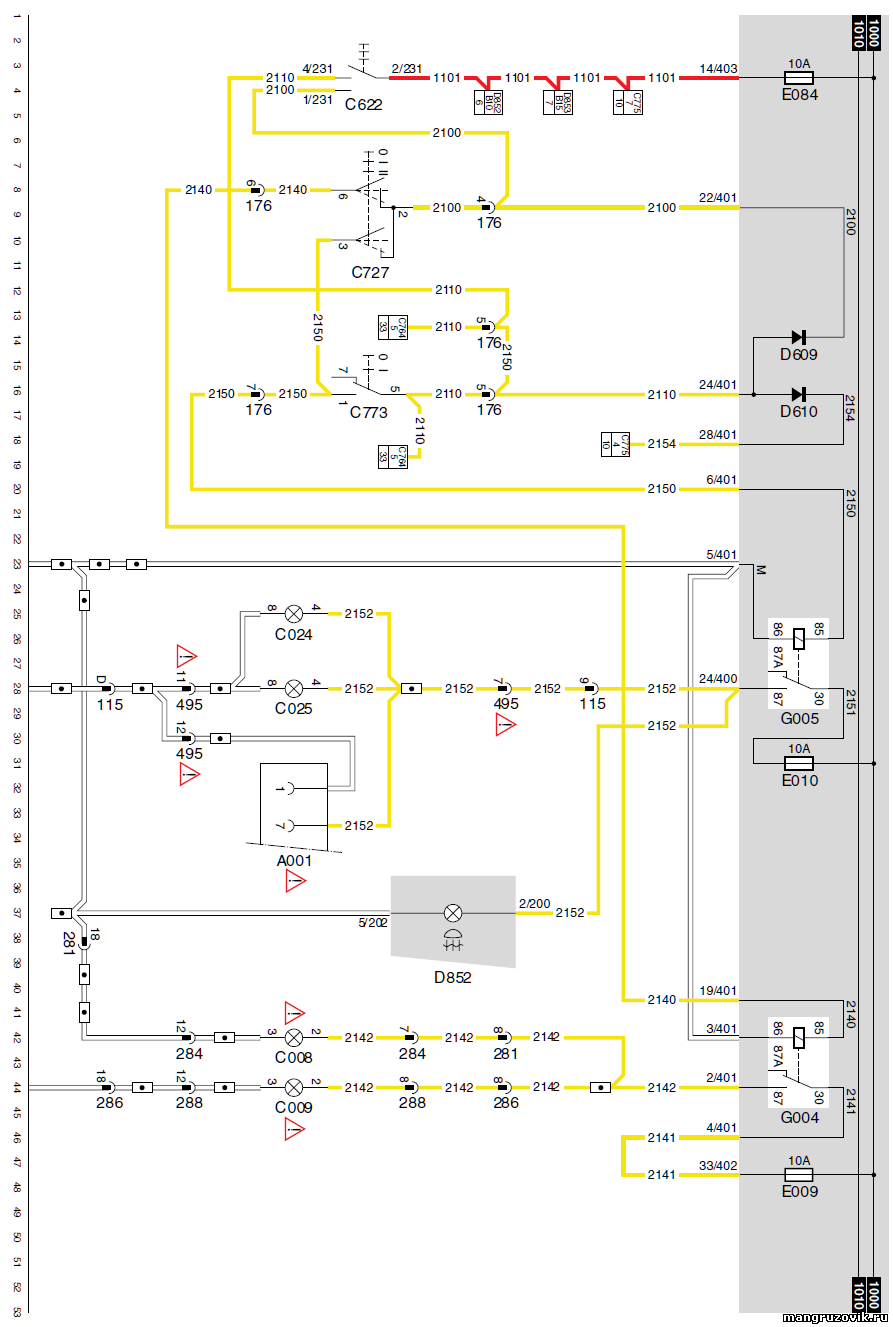

DAF 95XF электрическая схема задних и передних противотуманных фар.В электросхеме указаны подключение противотуманныхфар,передних и задних.
Даны номера проводов и разъемы подключения,
предохранители,реле,выключатели цепей тягачаДаф 95 ХФ.
Описание электрической схемы противотуманных фонарей,переведена с немецкого,оригинал описания находится ниже.
A001 розетка прицепного устройства на тягаче / заднего вида противотуманных фар ( 7 -контактный )
E084 общий предохранитель освещения 201
E009 предохранитель противотуманные фонари 254
E010 предохранитель противотуманных фонарей 256
G004 реле Противотуманные фары 210/254
G005 реле задние противотуманные фары 214/256
D609 диодный переключатель света 208
D610 диод ближний / дальний свет 217
C622 переключатель 204/207 света
C727 переключатель передние противотуманные фонари 210
C773 переключатель задний противотуманный свет 214
D852 индикаторная лампа противотуманных фонарей на приборной панели DIP- 3105
C008 левая противотуманка 254
C009 правая противотуманка 255
Оригинальное описание электросхемы противотуманок автомобиля DAF 95XF
A001 Steckdose Nebelschlu?leuchte/Ruckfahrscheinwerfer (7polig)
E084 Sicherung Beleuchtung 201
E009 Sicherung Nebelscheinwerfer 254
E010 Sicherung Nebelschlu?leuchten 256
G004 Relais Nebelscheinwerfer 210/254
G005 Relais Nebelschlu?leuchte 214/256
D609 Diode Lichtschalter 208
D610 Diode Fernlicht/Abblendlicht 217
C622 Beleuchtungsschalter 204/207
C727 Schalter Nebelschlu?leuchte 210
C773 Schalter Nebelschlu?leuchte 214
D852 Instrumententafel DIP-3 105
C008 Nebelscheinwerfer links 254
C009 Nebelscheinwerfer rechts 255
C024 Nebelschlu?leuchte links 256
C025 Nebelschlu?leuchte rechts 257
