DAF 95XF электрическая схема ближних фар,дальних фар,дополнительных фар

DAF 95XF электрическая схема ближних фар,дальних фар,дополнительных фар

.

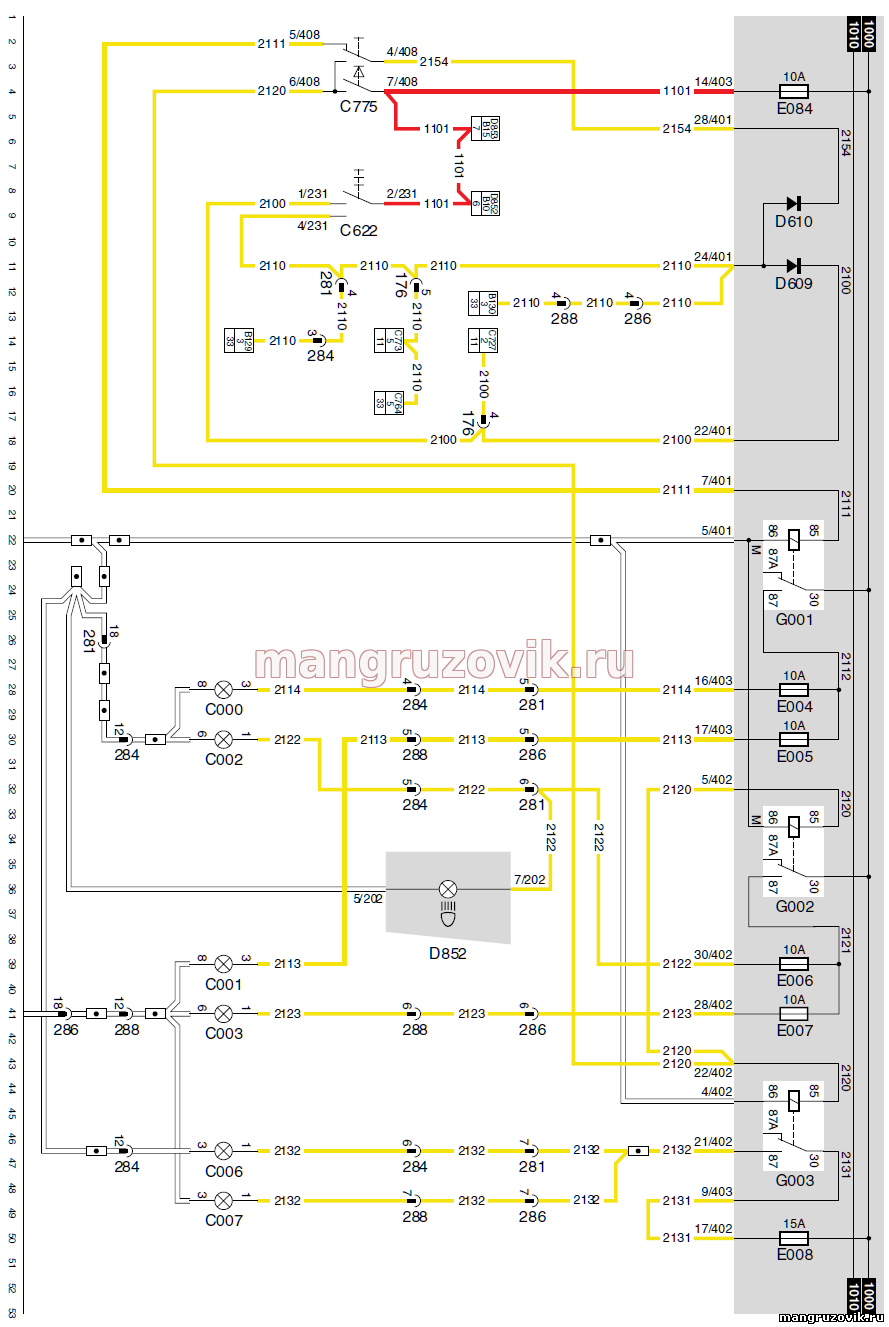

Электросхема электроосвещения головного света содержит описание реле и предохранителей переключателей,контактов,номера проводов.

Легенда к электро схеме тягачаДаф 95 ХФ головного света ,переведена с немецкого языка,оригинал находится ниже

E084 габаритное освещение 201
D609 диодный переключатель света 208
D610 диод ближний / дальний свет 217
G001 реле ближнего света 217/245
E006 предохранитель левый в монтажном блоке дальнего света 249
E007 предохранитель дальнего света правый в монтажном блоке 250
E008 резерв 251
G002 Реле дальнего света 218/249
G003 Реле Wide прожекторы 219/251
D852 индикатор (лампочка) на приборной панели DIP- 3105
C000 фара ближнего света , левый 245
C001 фара ближнего света , правый 246
C002 фара дальнего света , левый 249
C003 фара дальнего света , правый 250
C006 дополнительная фара , левый 251
C007 дополнительная фара, право 252
C775 Переключатель Направленная / дальнего света / ближнего света / Bugle
C622 переключатель 204/207 света

Для просмотра в большем размере и качественнее - кликните на электросхему.


Оригинал обозначений к схеме света DAF 95XF

E084 Sicherung Beleuchtung 201
D609 Diode Lichtschalter 208
D610 Diode Fernlicht/Abblendlicht 217
G001 Relais Abblendlicht 217/245
E006 Sicherung Fernlicht Fahrerseite 249
E007 Sicherung Fernlicht-Anzeigeleuchte Beifahrerseite 250
E008 Sicherung Weitstrahler 251
G002 Relais Fernlicht 218/249
G003 Relais Weitstrahler 219/251
D852 Instrumententafel DIP-3 105
C000 Abblendlicht, links 245
C001 Abblendlicht, rechts 246
C002 Fernlicht, links 249
C003 Fernlicht, rechts 250
C006 Weitstrahler, links 251
C007 Weitstrahler, rechts 252
C775 Schalter Blinker/Fernlicht/Abblendlicht/Signalhorn
C622 Beleuchtungsschalter 204/207

Смотреть электрическую схему полностью DAF 95XF
