Все листы электрической схемы высокого разрешения, кликните по электросхеме для просмотра в полном размере.

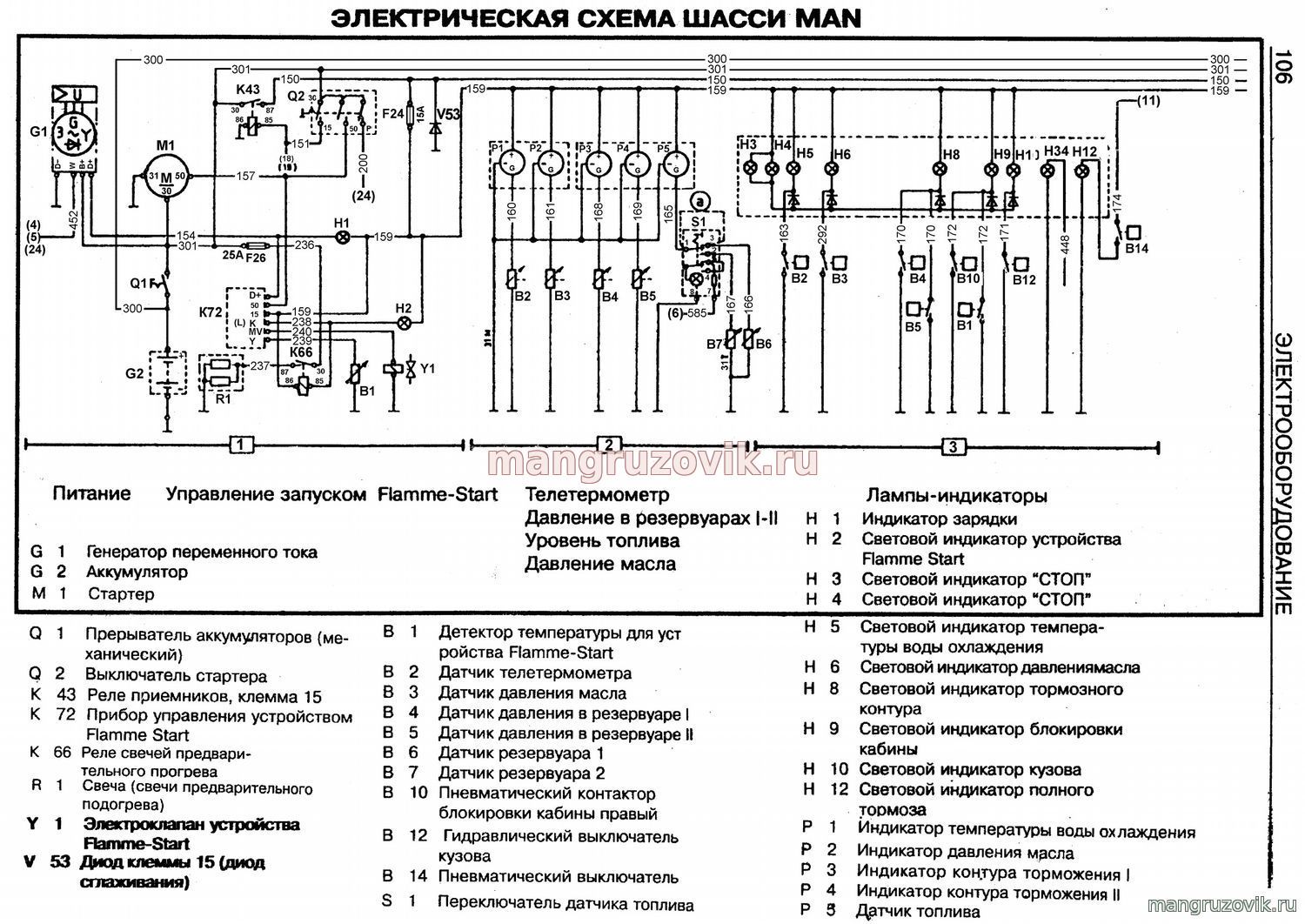

Электрическая схема MAN управление запуском,питание силовых цепей,
указатели давления в воздушных резервуарах (рессиверах),
указателя уровня топлива, указателя давления масла,
схема индикаторных ламп, индикатор уровня топлива,
датчик топлива, пневматический выключатель блокировки кабины,
реле свечей предварительного подогрева, выключатель стартера.
,

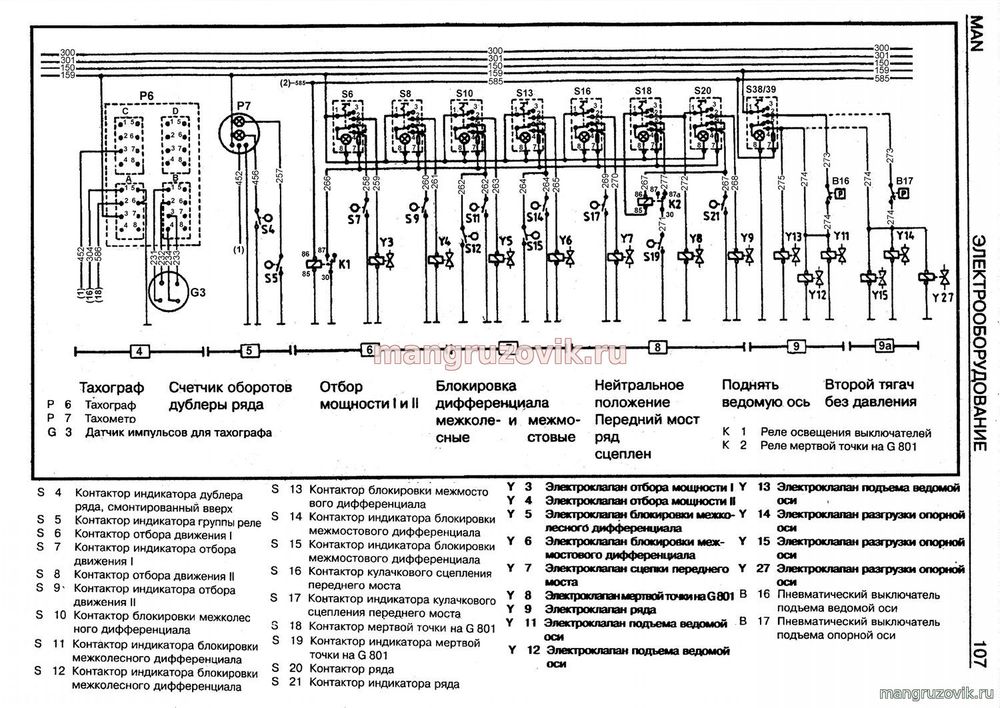

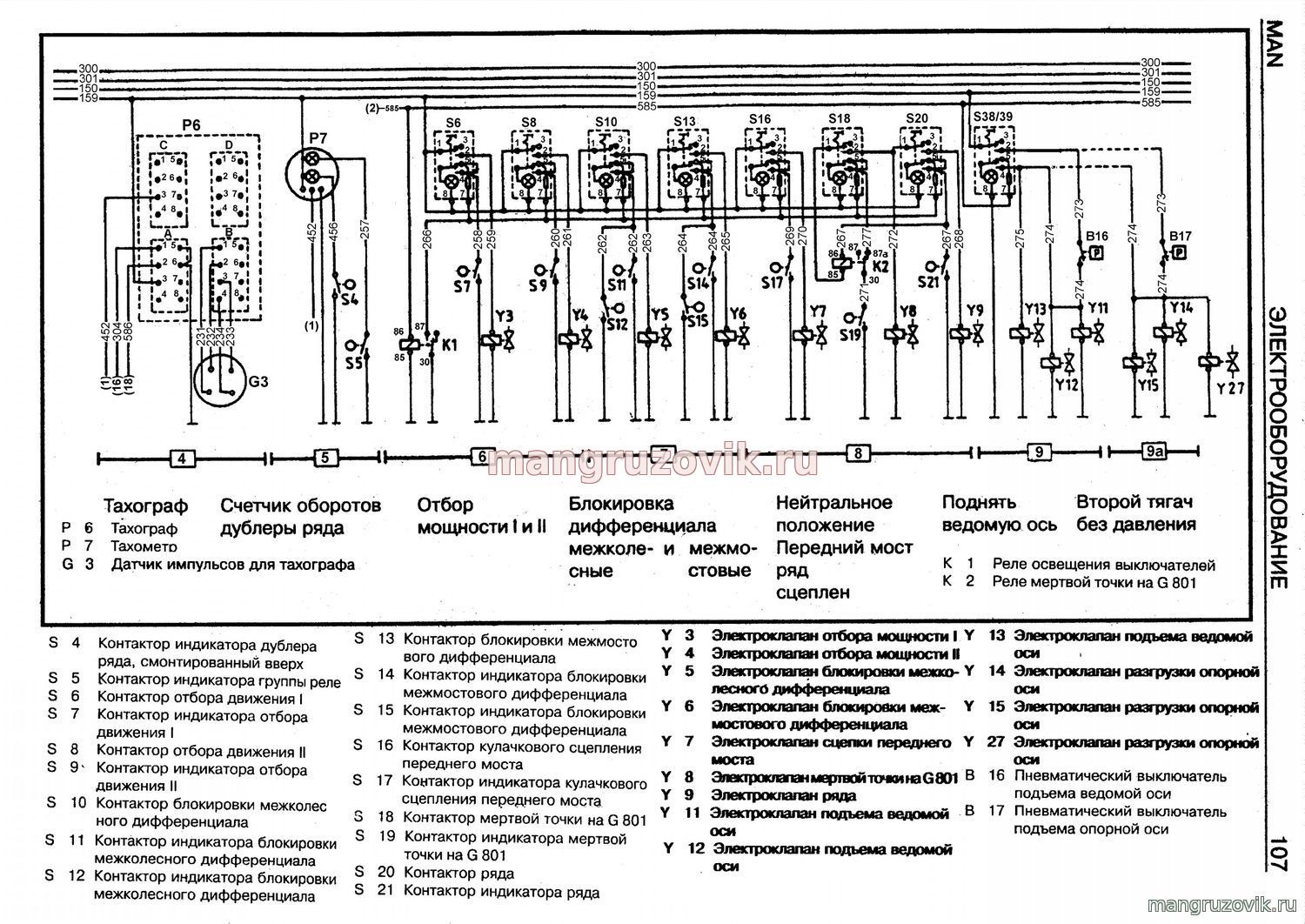

Электрическая схема MAN тахограф, тахометр, схема отбора мощности,
блокировки дифференциала, нейтрального положения,
пневматический выключатель ведомой оси и опорной оси.
![](/_ld/1/s20129122.jpg)

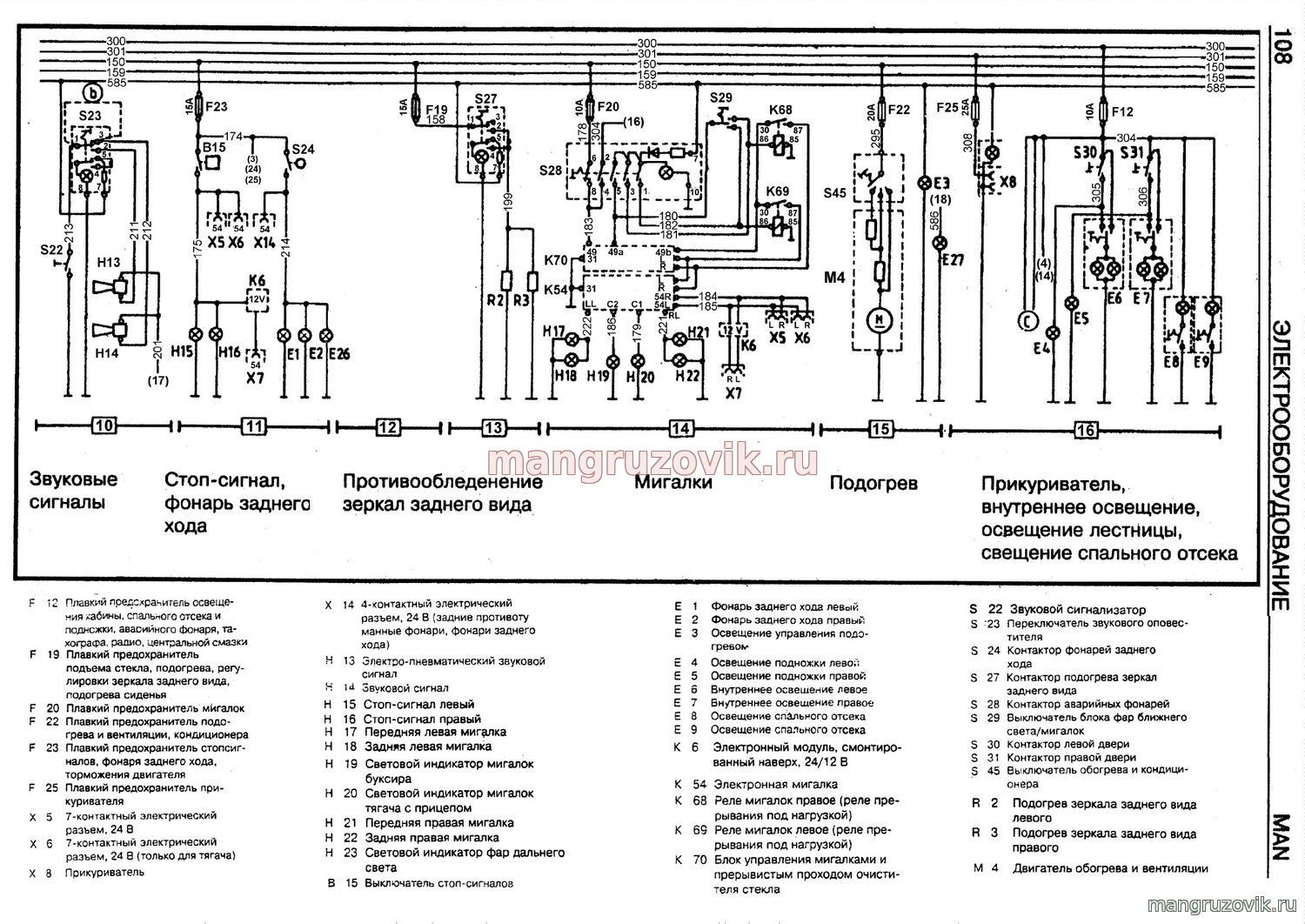

Электрическая схема MAN звуковых сигналов, стоп-сигналов,
фонарей заднего хода, подогрев зеркал заднего вида,
повороты и аварийной сигнализации,
штатная печка (отопитель) кабины, прикуриватель,
внутреннее освещение, освещение ступенек, освещение спальника.
![](/_ld/1/s35271900.jpg)

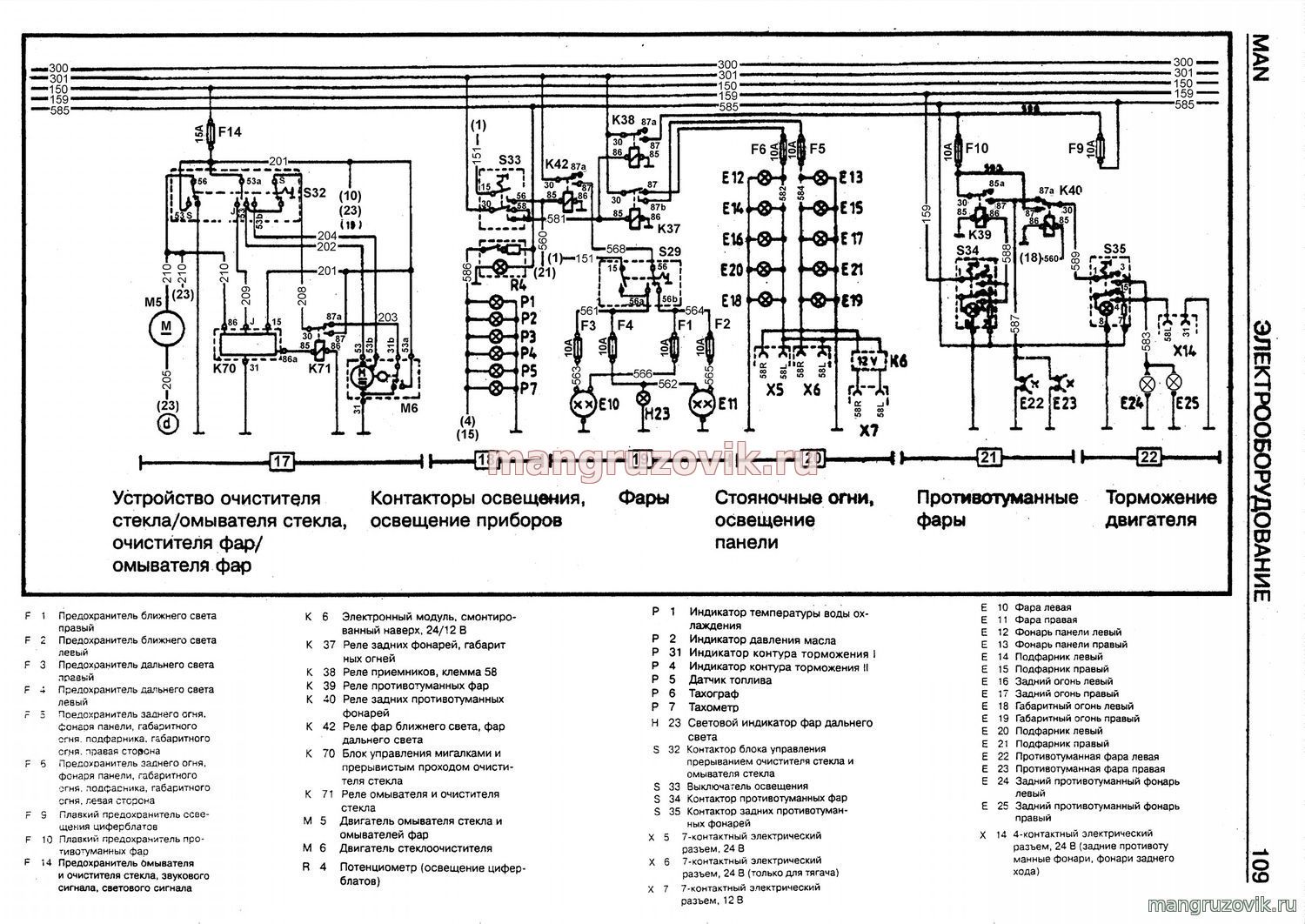

Электрическая схема MAN стеклоочистителя лобового стекла,
очистителя фар, освещение приборов, фары дальние и ближние,
стояночные огни, габаритные огни, противотуманные фары,
система торможения двигателем, преобразователь 12\24 вольта,
![](/_ld/1/s99187786.jpg)

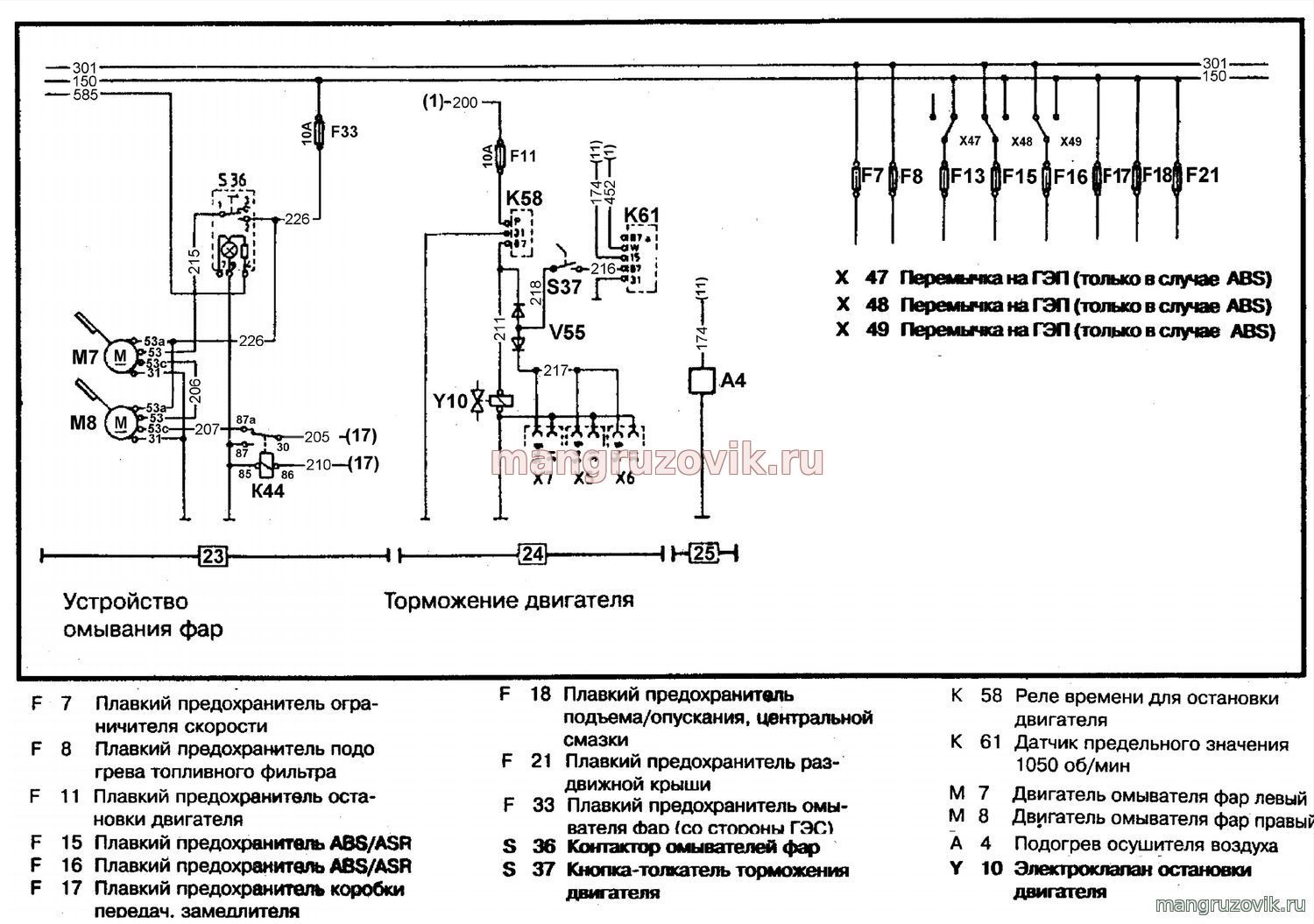

Схема омывателя фар и электрическая цепь торможение двигателем,
Назначение предохранителей, коммутация кнопки -торможение двигателем,
соединение реле времени торможения двигателем, датчик предельного значения оборотов двигателя,
подогреватель осушителя воздуха, электроклапан остановки двигателя,
электродвигатели омывателей фар (левой и правой).
![](/_ld/1/s76240563.jpg)

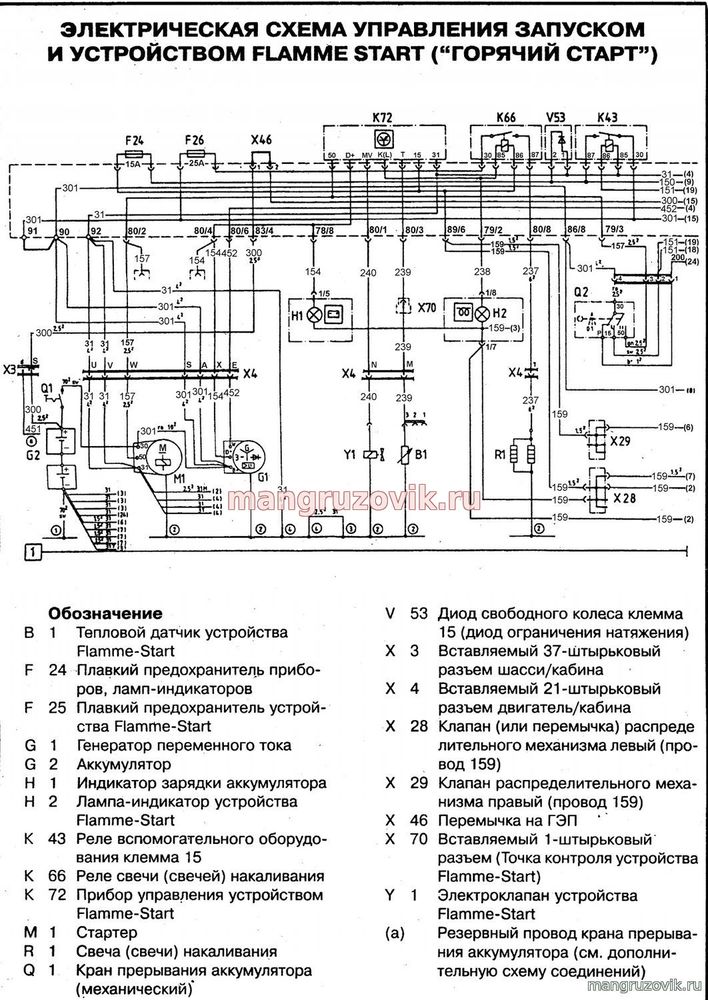

электрическая схема запуска и система - горячий старт.
Описание подключения стартера, генератора,свечей накаливания,
реле свечей накаливания, клапана распределительного механизма,
реле вспомогательного оборудования,
плавкие предохранители и штекерные соединения.
![](/_ld/1/s94746510.jpg)

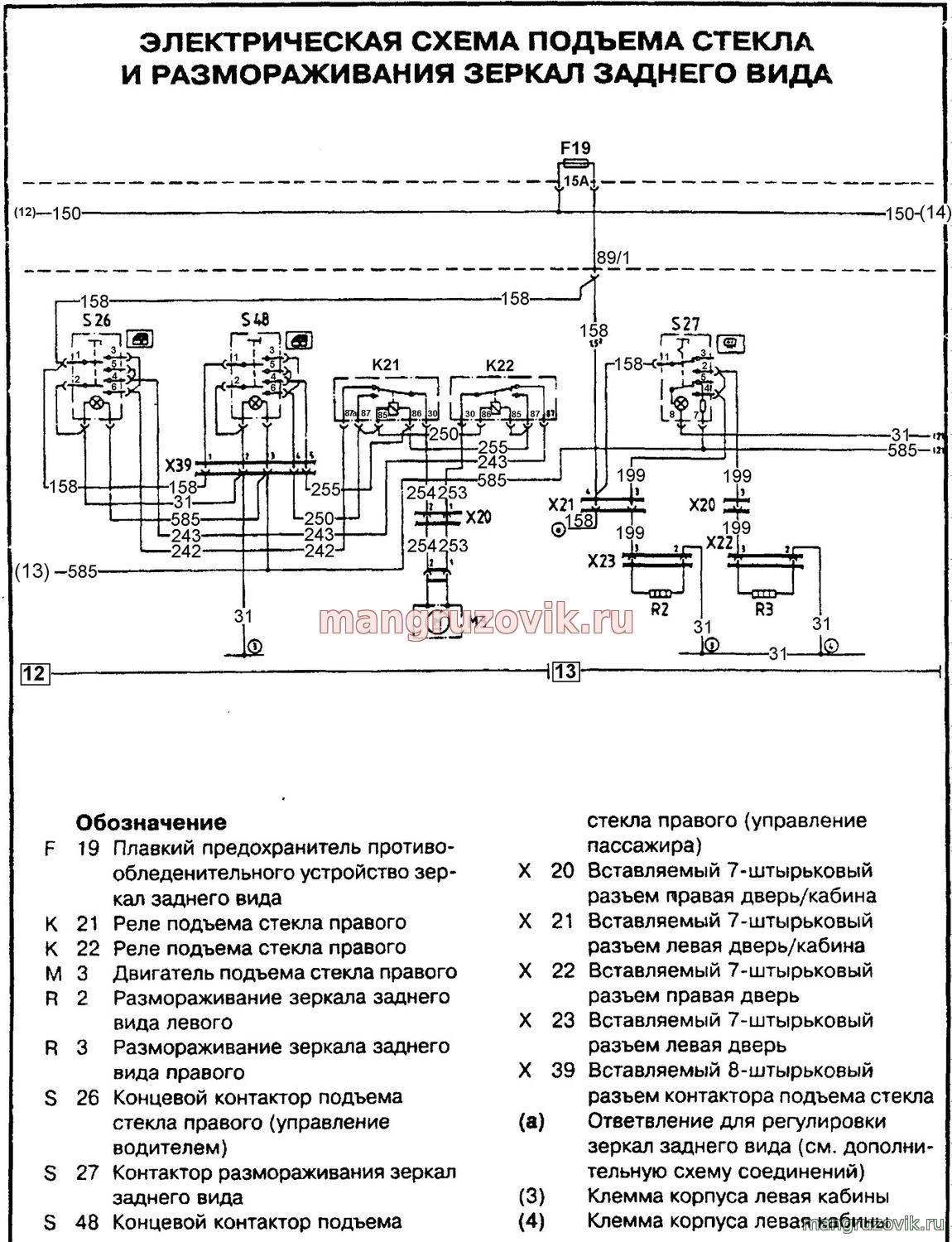

Электрическая схема MAN управления стеклоподъемников и обогрев зеркал заднего вида
Описание подключения реле стеклоподъемников левого и правого,
электрические двигатели подъема\опускания боковых стекол,
подключение размораживателя зеркала заднего вида, подсоединение массы,
штекерные соединения с обозначением каждого провода.
![](/_ld/1/s12832222.jpg)

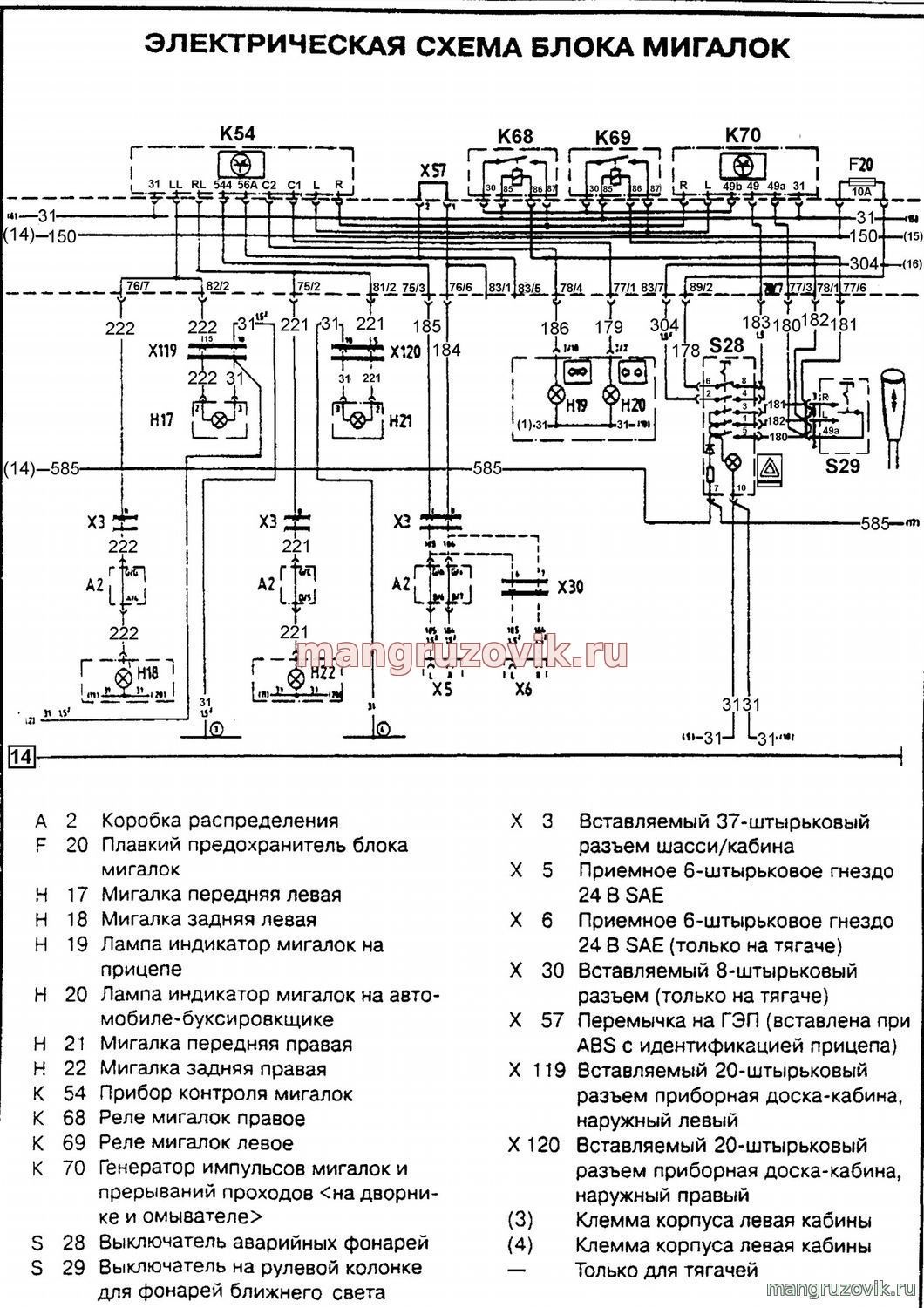

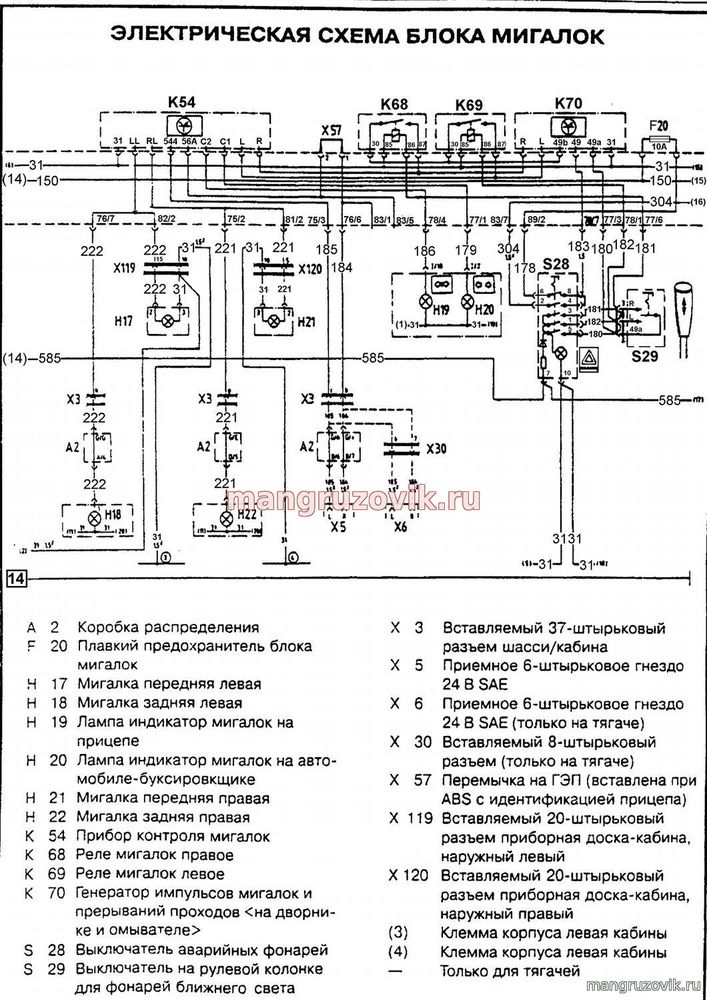

электрическая схема аварийки и поворотников.
Описание коммутации распределительного короба,
предохранителей, реле, подключение всех поворотных ламп и повторителей,
соединение контрольной лампы на щитке приборов,
![](/_ld/1/s45278162.jpg)

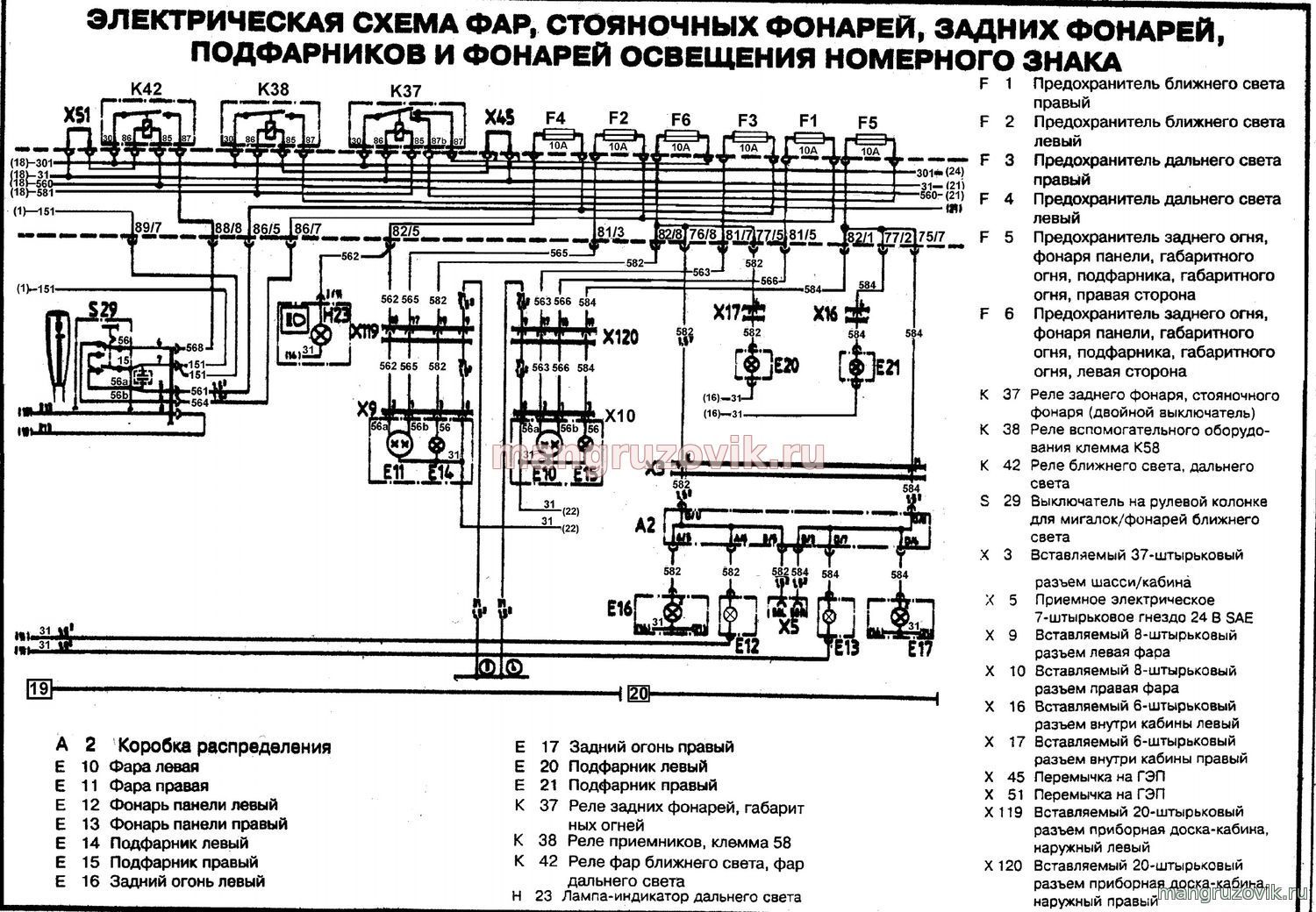

Электросхема стояночных огней, подсветки номера,
передних фар, заднего хода, габаритов.
Описание подключения и коммутации распределительной коробки,
подключение реле габаритов, фары заднего хода,
реле фар ближнего света и дальнего света,
соединение переключателя на рулевой колонке,
предохранители, штекерные соединения с описанием нумерации проводов и контактов.
![](/_ld/1/s73842362.jpg)

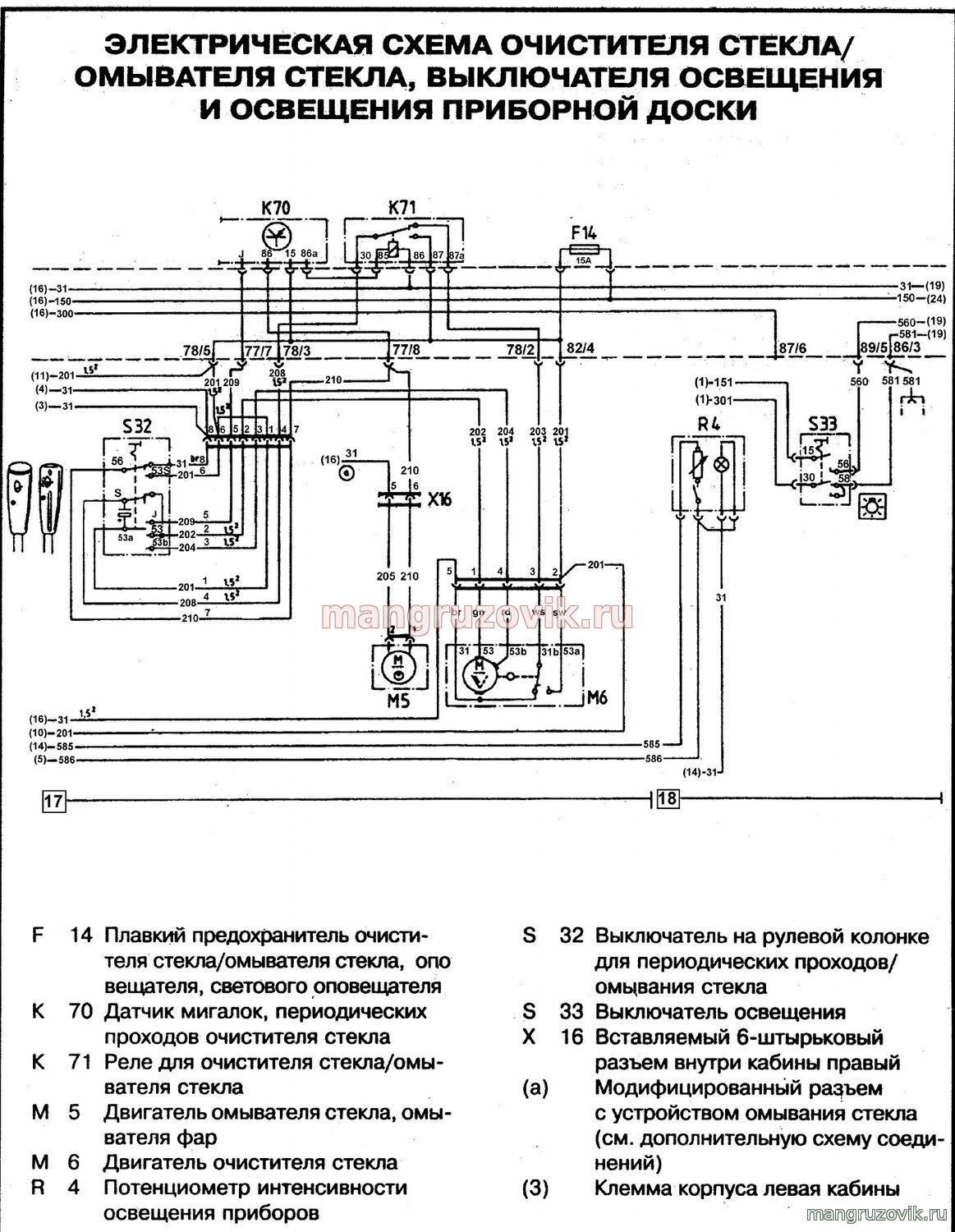

Электросхема стеклоочистителя стеклоомывателя ветрового стекла, схема подсветки щитка приборов и выключателя освещения в кабине.
![](/_ld/1/s11375302.jpg)

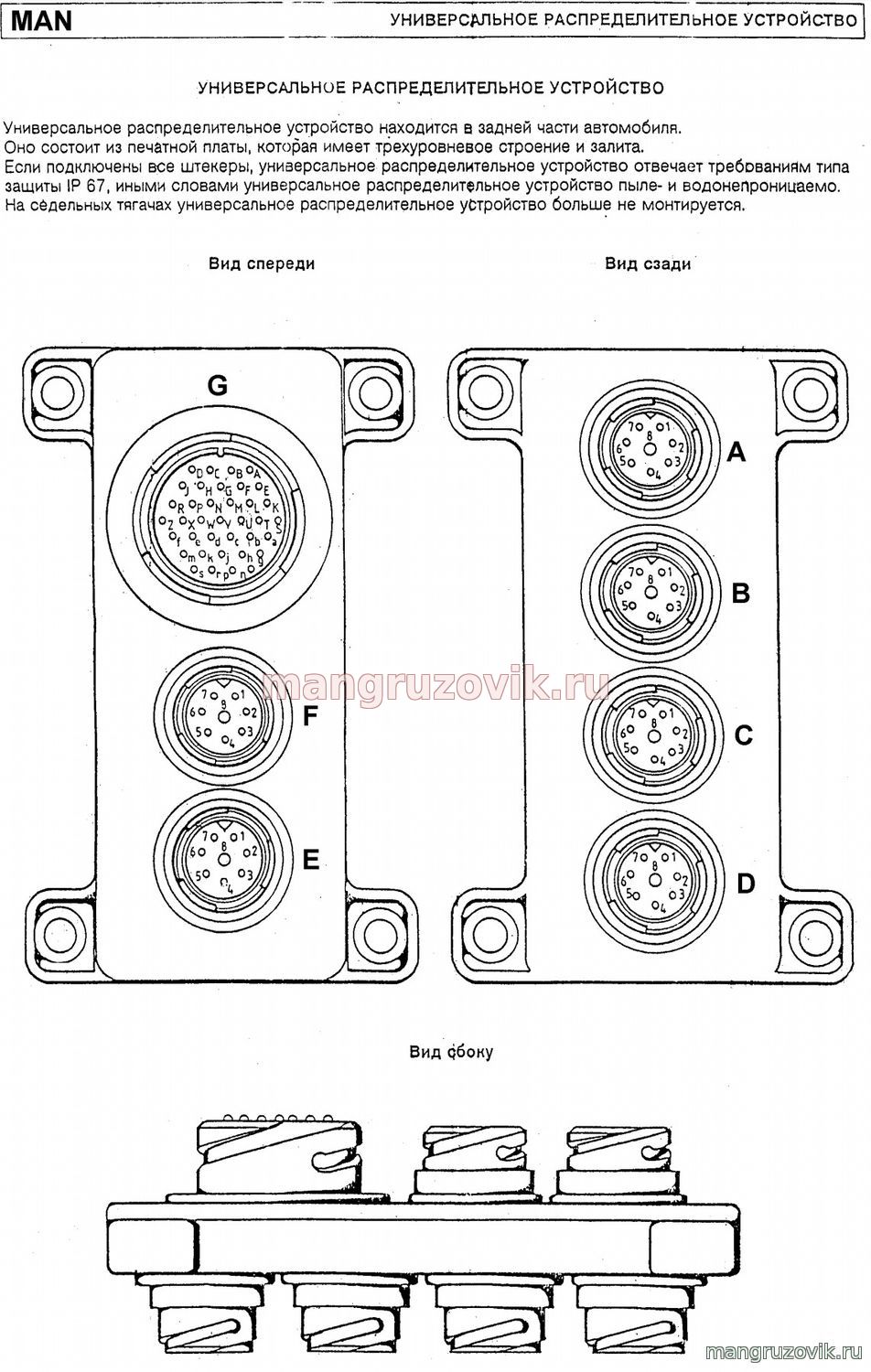

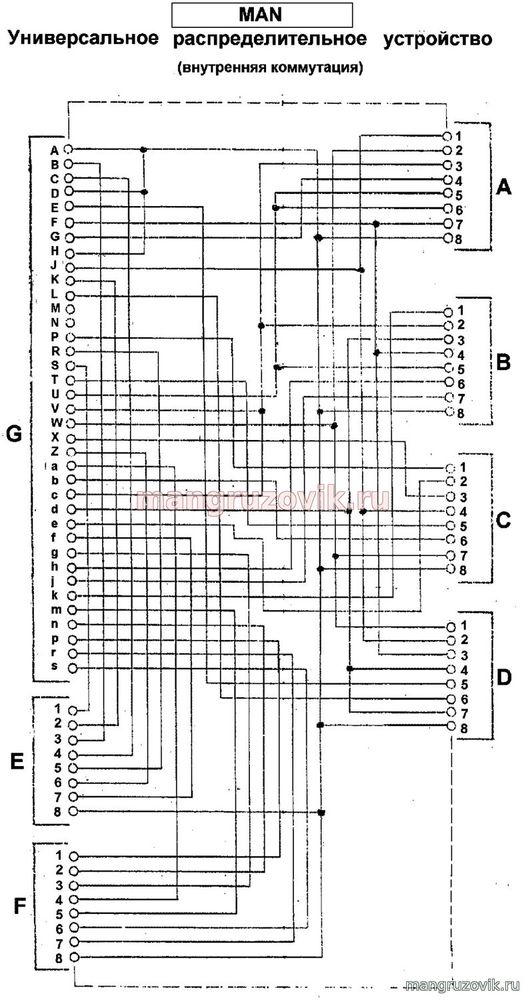

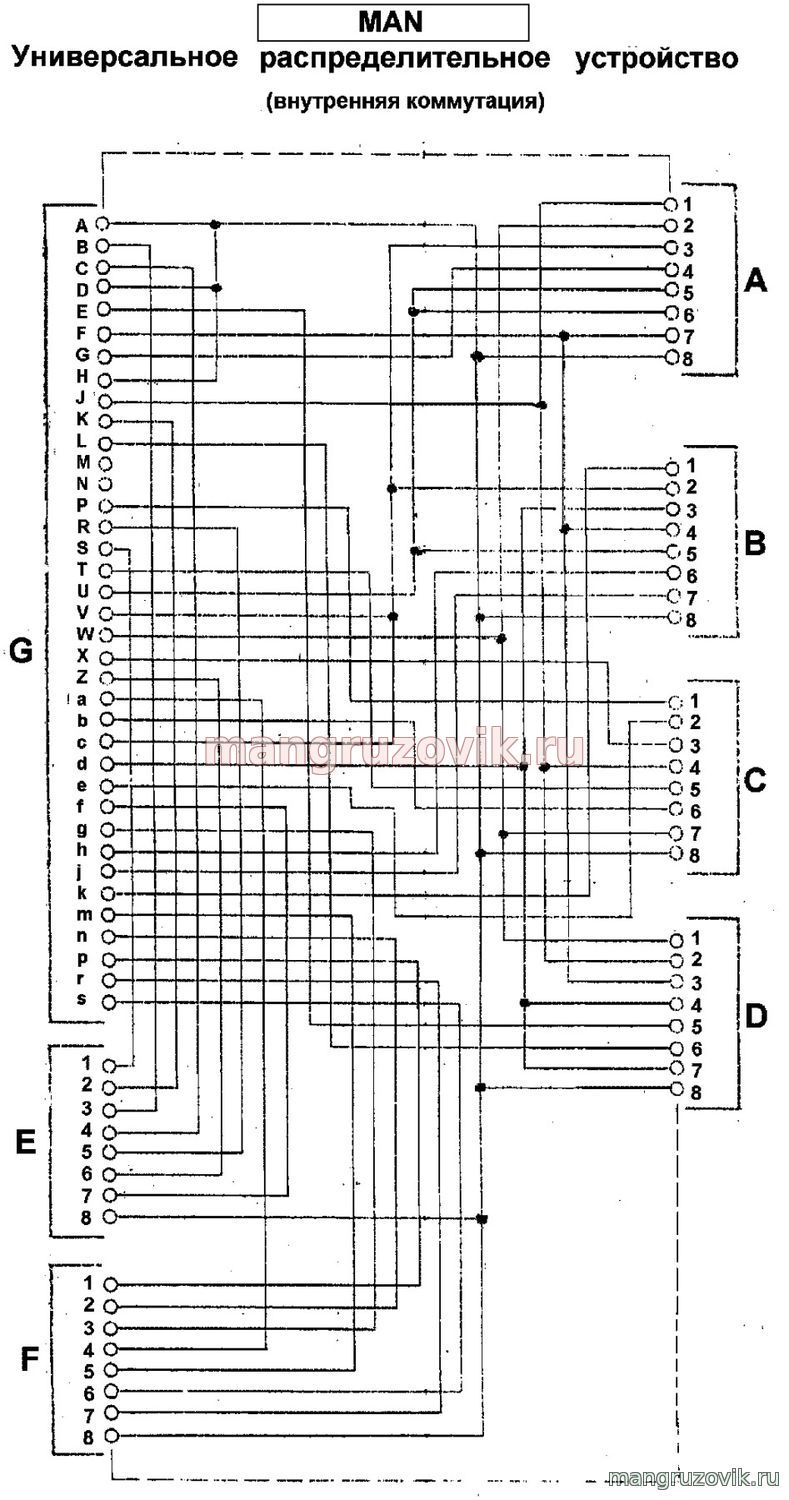

Универсальное распределительное устройство, распиновка и внутренняя коммутация.
![](/_ld/1/s63978244.jpg)
![](/_ld/1/s84441898.jpg)

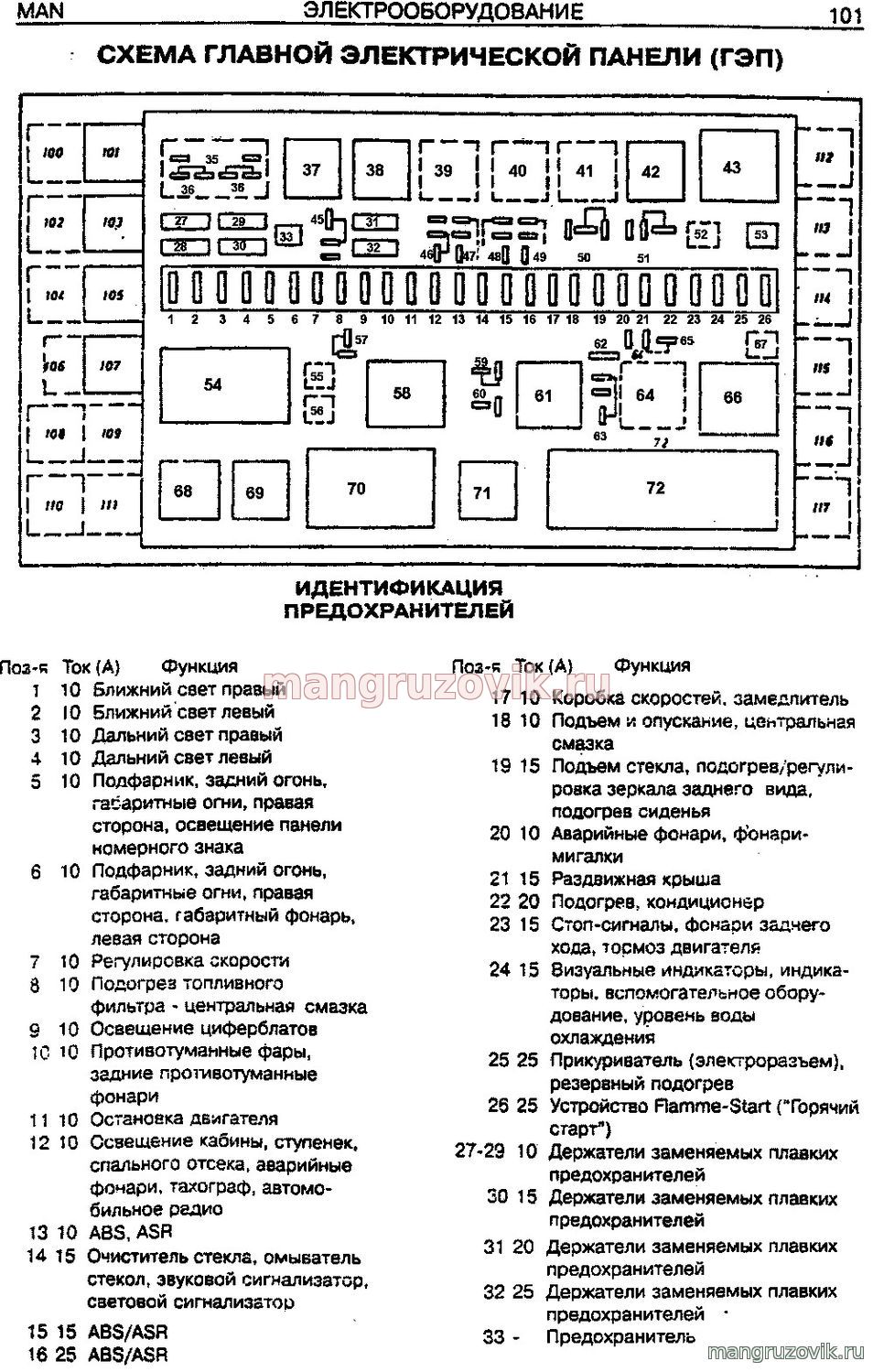

Предохранители и реле расположенные в монтажном блоке.
![](/_ld/1/s30233501.jpg)
![](/_ld/1/s97550052.jpg)

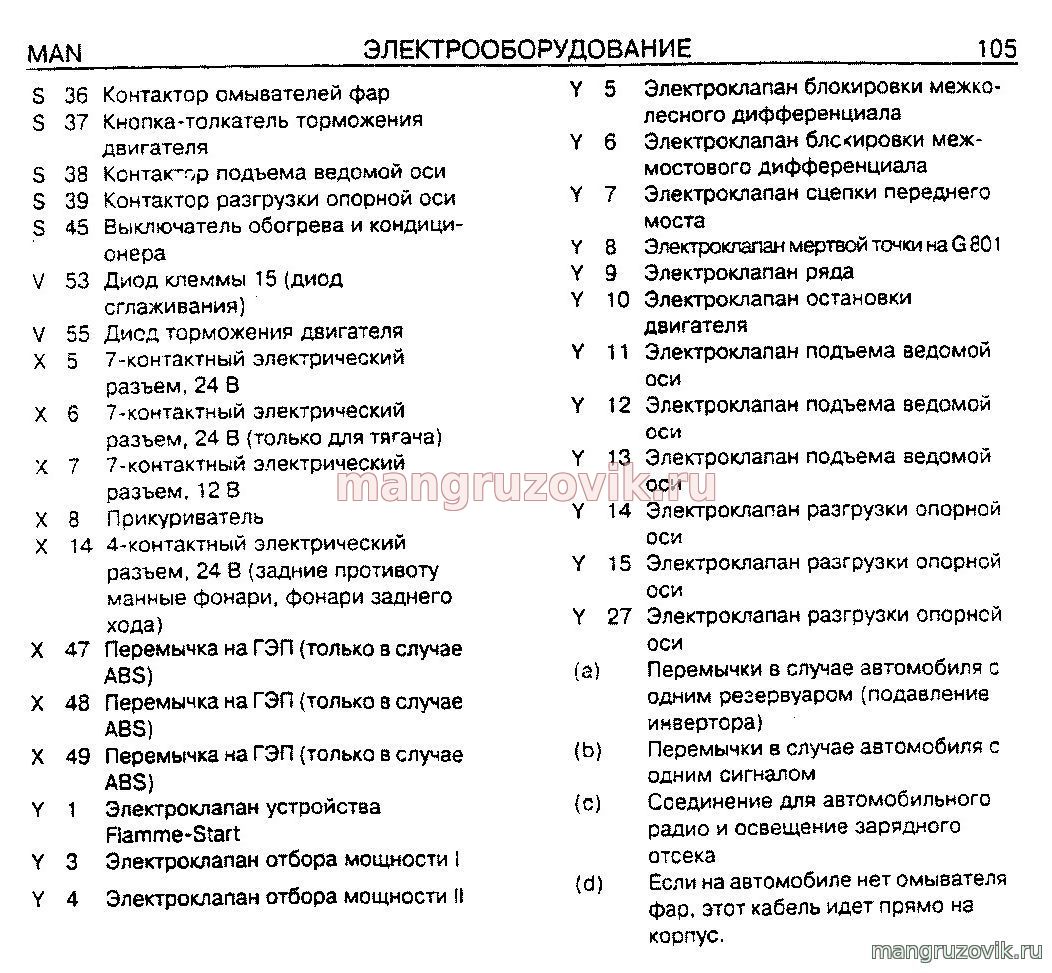

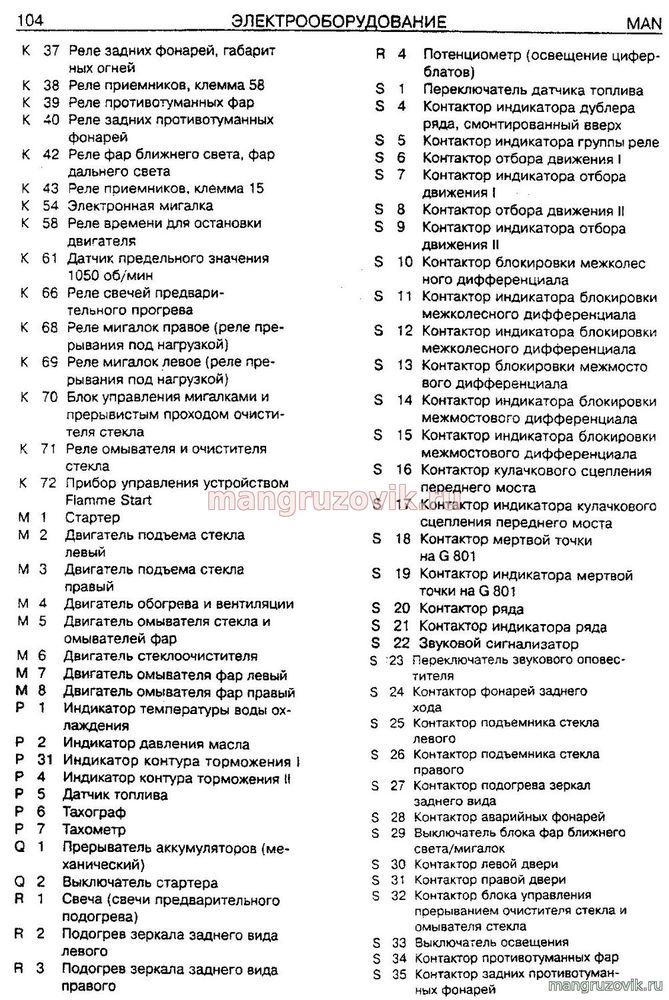

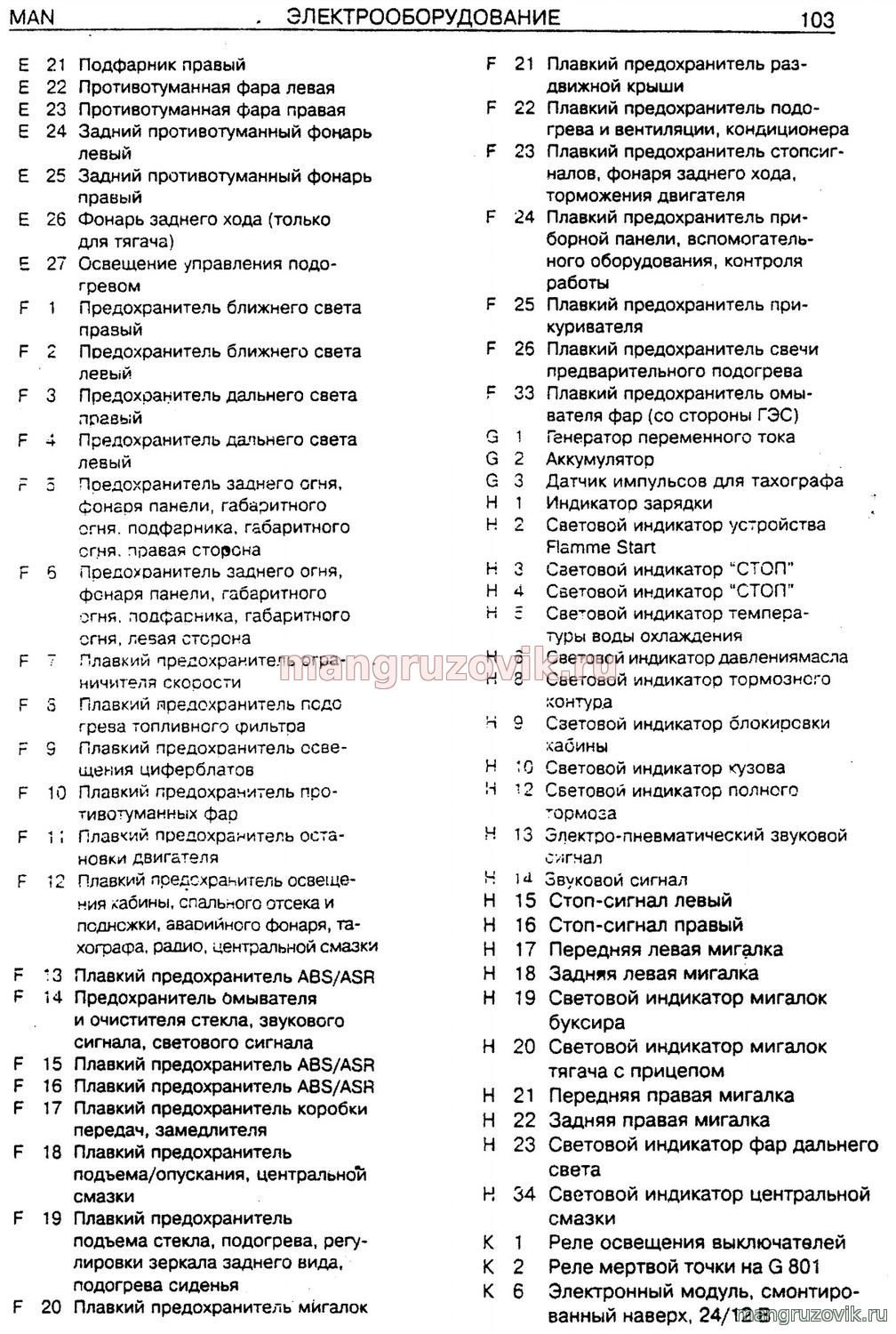

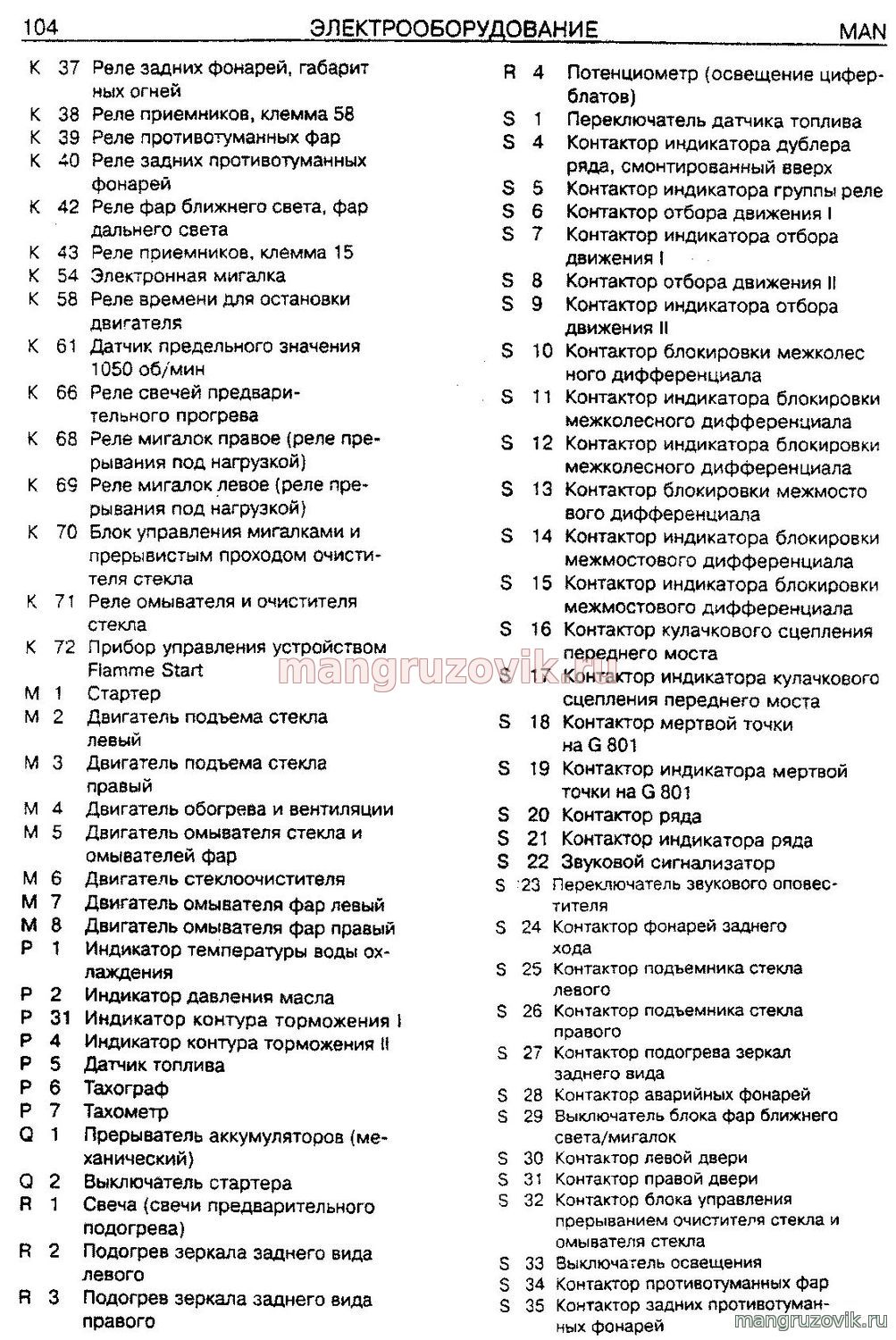

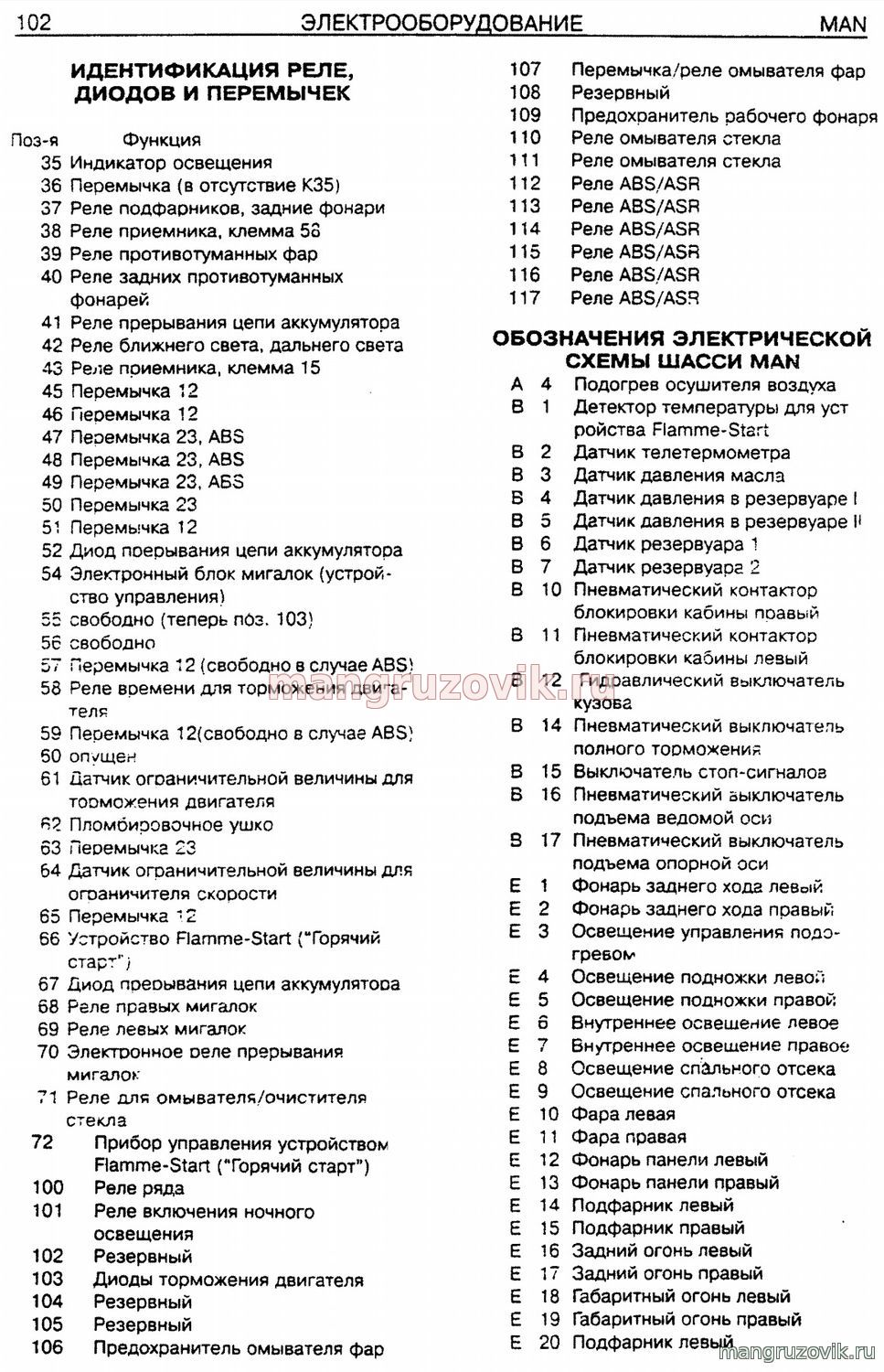

Описание компонентов, назначение на электросхемах МАН.
![](/_ld/1/s58165938.jpg)
![](/_ld/1/s51250425.jpg)
![](/_ld/1/s08934450.jpg)
MAN F90 электросхема EDC MS-5 (управление двигателем)
MAN F2000 электросхема EDC MS-5 (управление двигателем)
