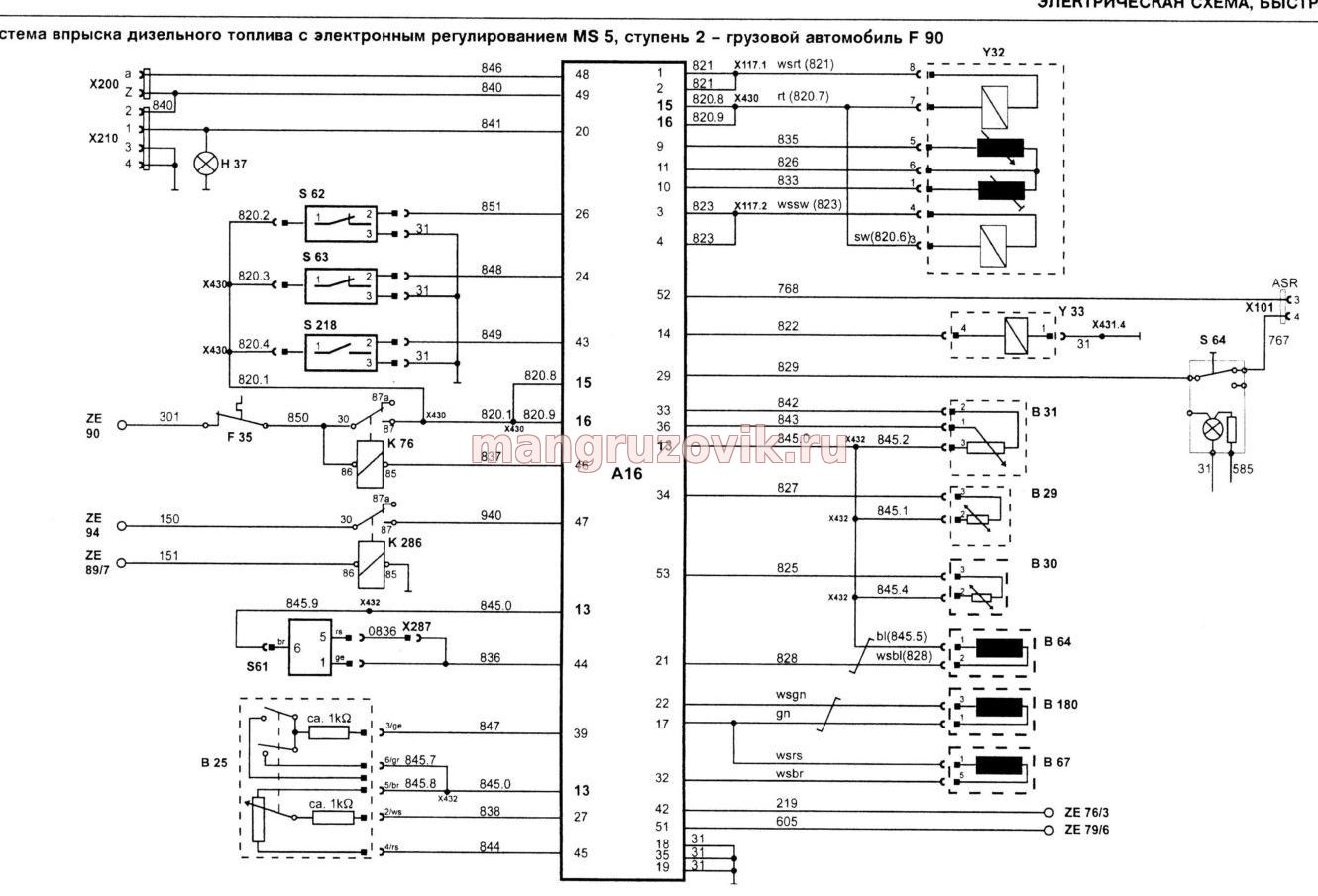

MAN F90 электрическая схема EDC MS-5
Система впрыска дизельного топлива с электронным регулированием М(S), ступень 2
Грузовой автомобиль F90

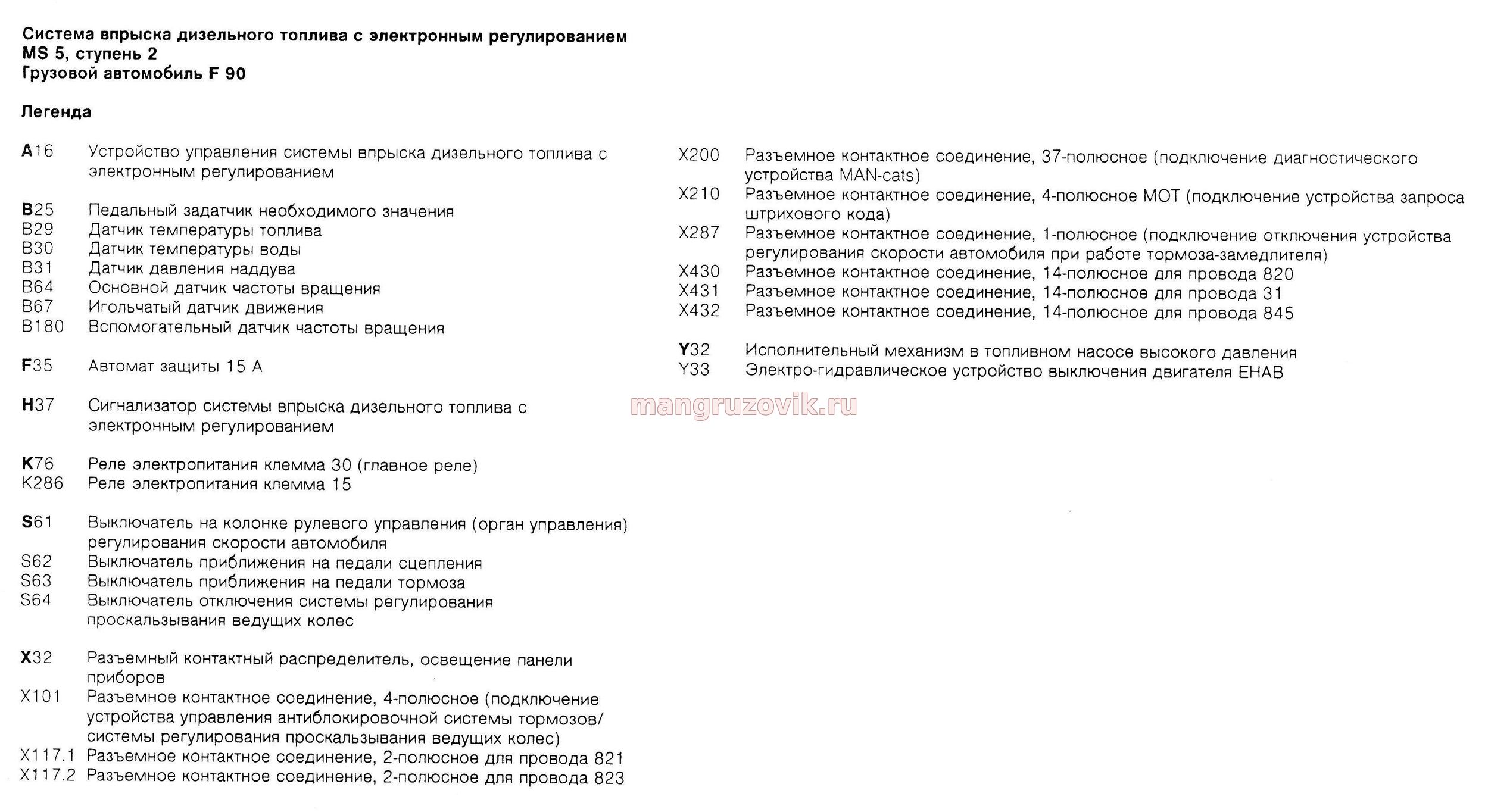

Легенда к электрической схеме MAN F90 управления впрыском топлива EDC MS-5 на русском языке
А16 Устройство управления системы впрыска дизельного топлива с электронным регулированием.
В25 педальный задатчик необходимого значения,
В29 датчик температуры топлива,
В30 датчик температуры воды,
В31 датчик давления наддува
В64 основной датчик частоты вращения,
В67 игольчатый датчик движения,
В180 вспомогательный датчик частоты вращения,
F35 автомат защиты 15А,
Н37 сигнализатор системы впрыска дизельного топлива с электронным регулированием,
К76 реле электропитания, клемма 30,
К286 реле электропитания, КЛЕММА 15,
S61 выключатель на колонке рулевого управления (орган управления), регулирование скорости автомобиля
S63 выключатель приближения на педали тормоза,
S62 выключатель приближения на педали сцепления,
S64 выключатель отключения системы регулирования проскальзывания ведущих колес,
Х32 разъемный контактный распределитель, освещение панели приборов,
Х101 разъемное контактное соединение,4-полюсное,АБС,
Х200 центральная розетка для диагностирования, 37-полюсная,
Х210 разъемное контактное соединение,4-полюсное,устройство диагностирования (вызов проблескового кода)
Х287 разъемное контактное соединение 1-полюсное,
Х337 разъемное контактное соединение, 35-полюсное, кабина-двигатель,
Х430 разъемный контактный распределитель,14-полюсный для провода 820,
Х431 разъемный контактный распределитель,14-полюсный для провода 31,
Х432 разъемный контактный распределитель,14-полюсный для провода 845,
Y32 исполнительный механизм в топливном насосе высокого давления.
Y33 электро-гидравлическое устройство выключения двигателя ЕНАВ.
