VOLVO FM, FH 2 версии, тормозная система EBS 5, электрическая схема
VOLVO FM, FH VERSION2 тормозная система EBS 5 электрическая схема

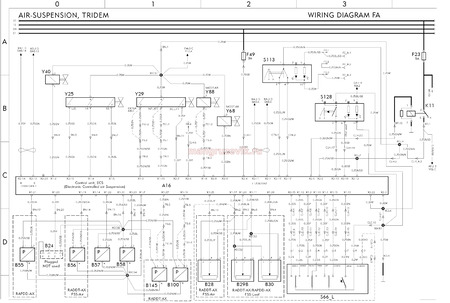

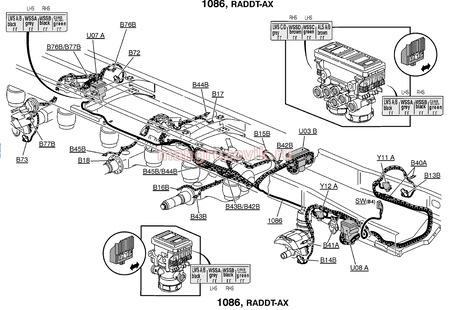

фото 1

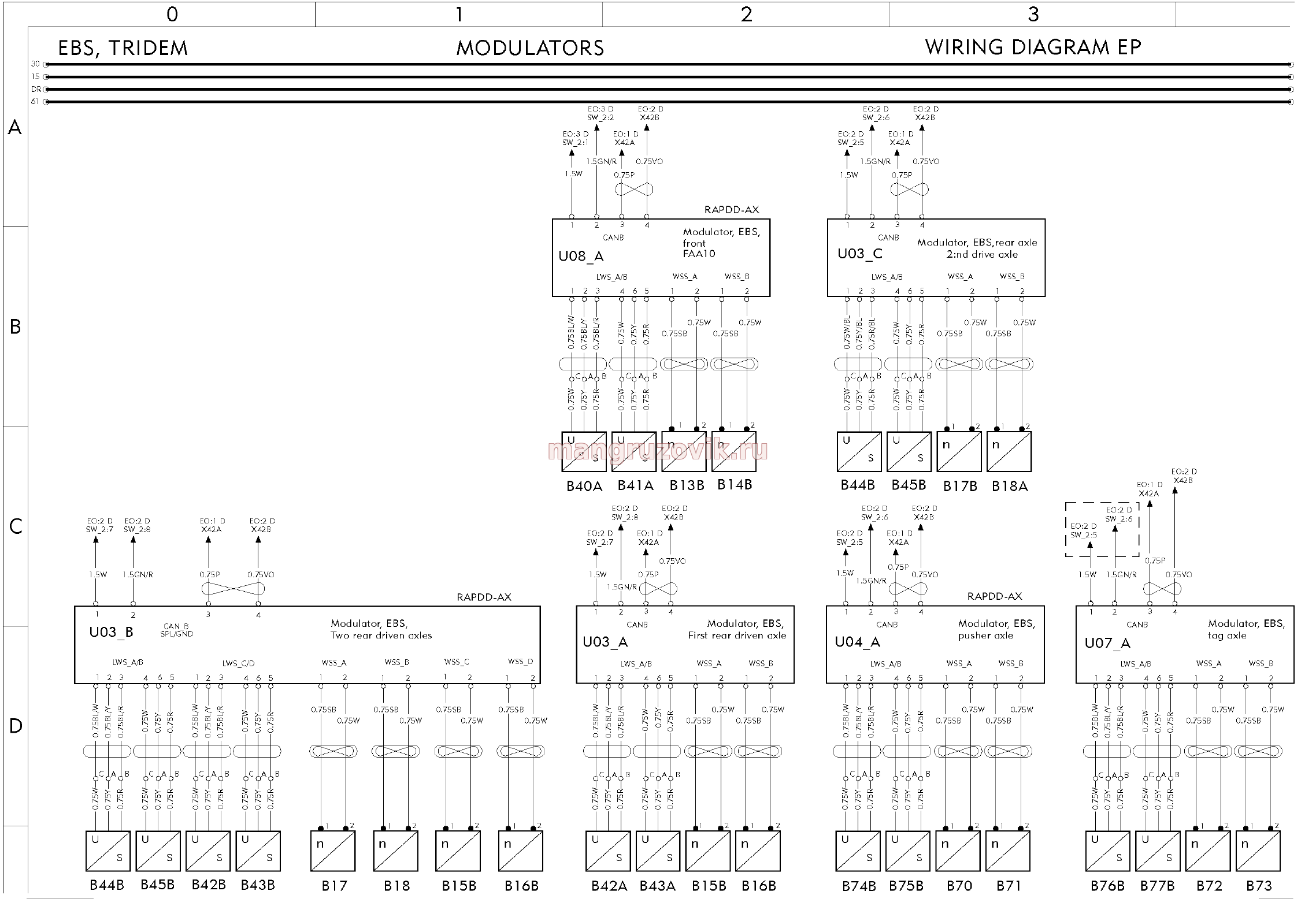

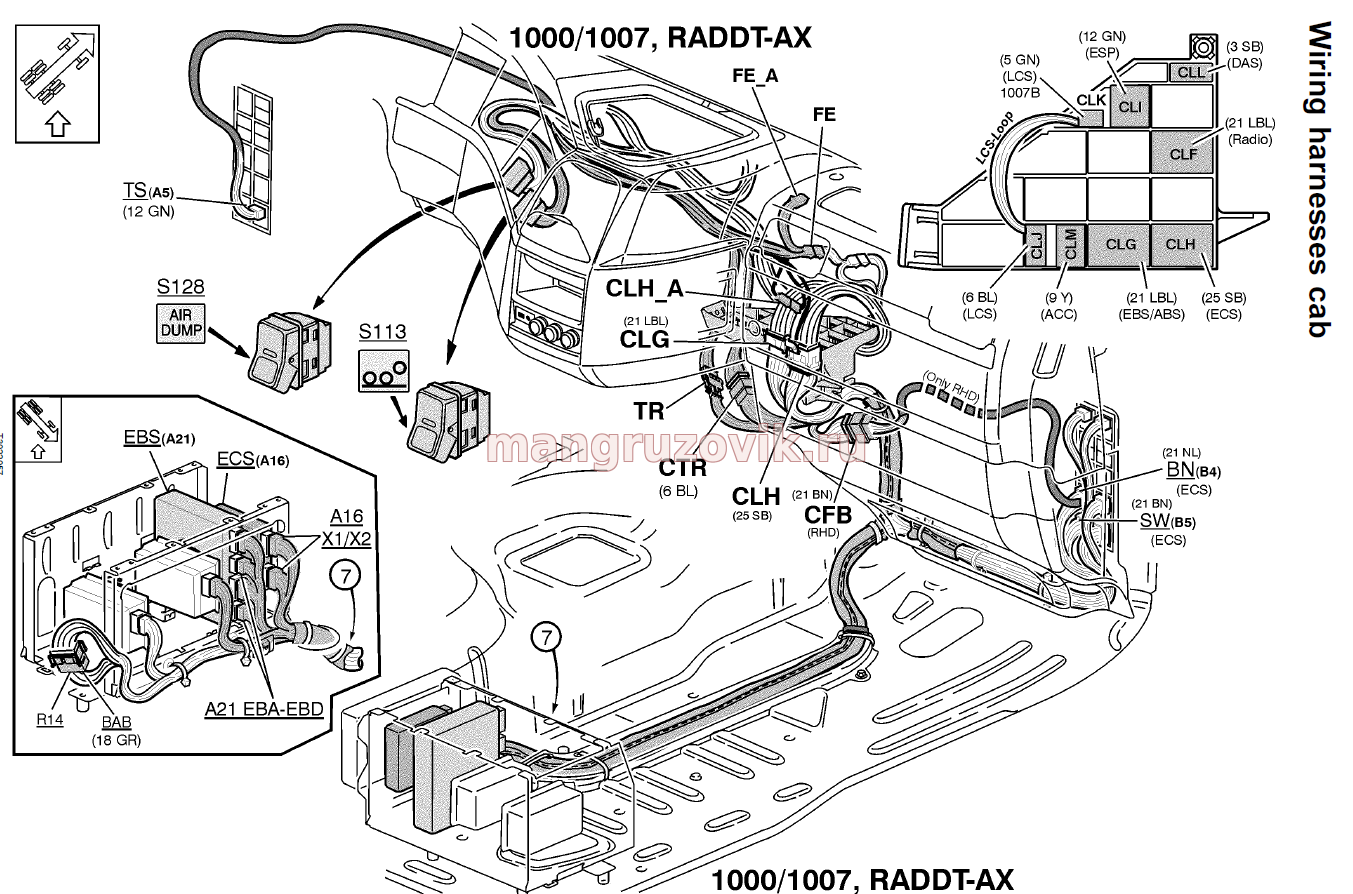

фото 2

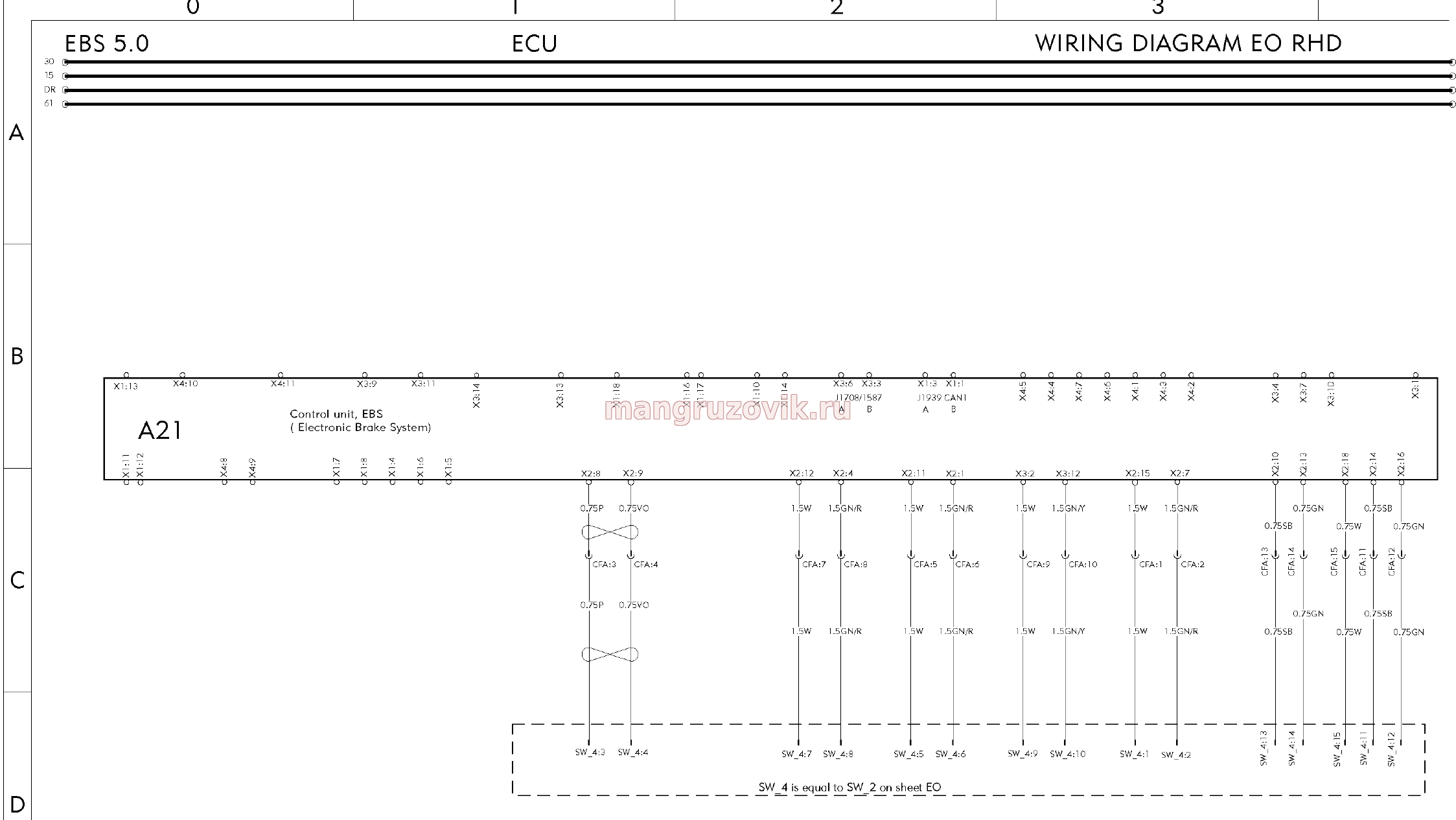

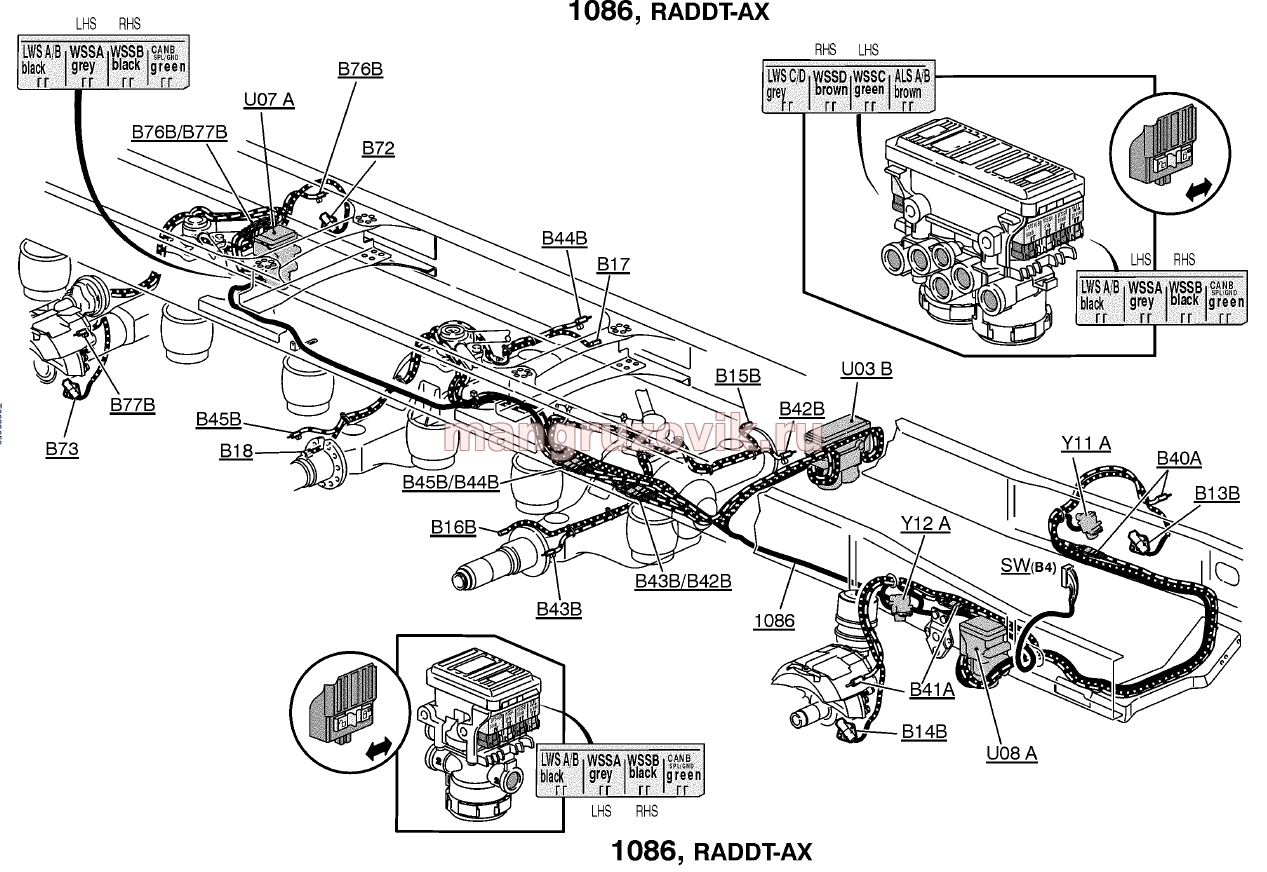

фото 3

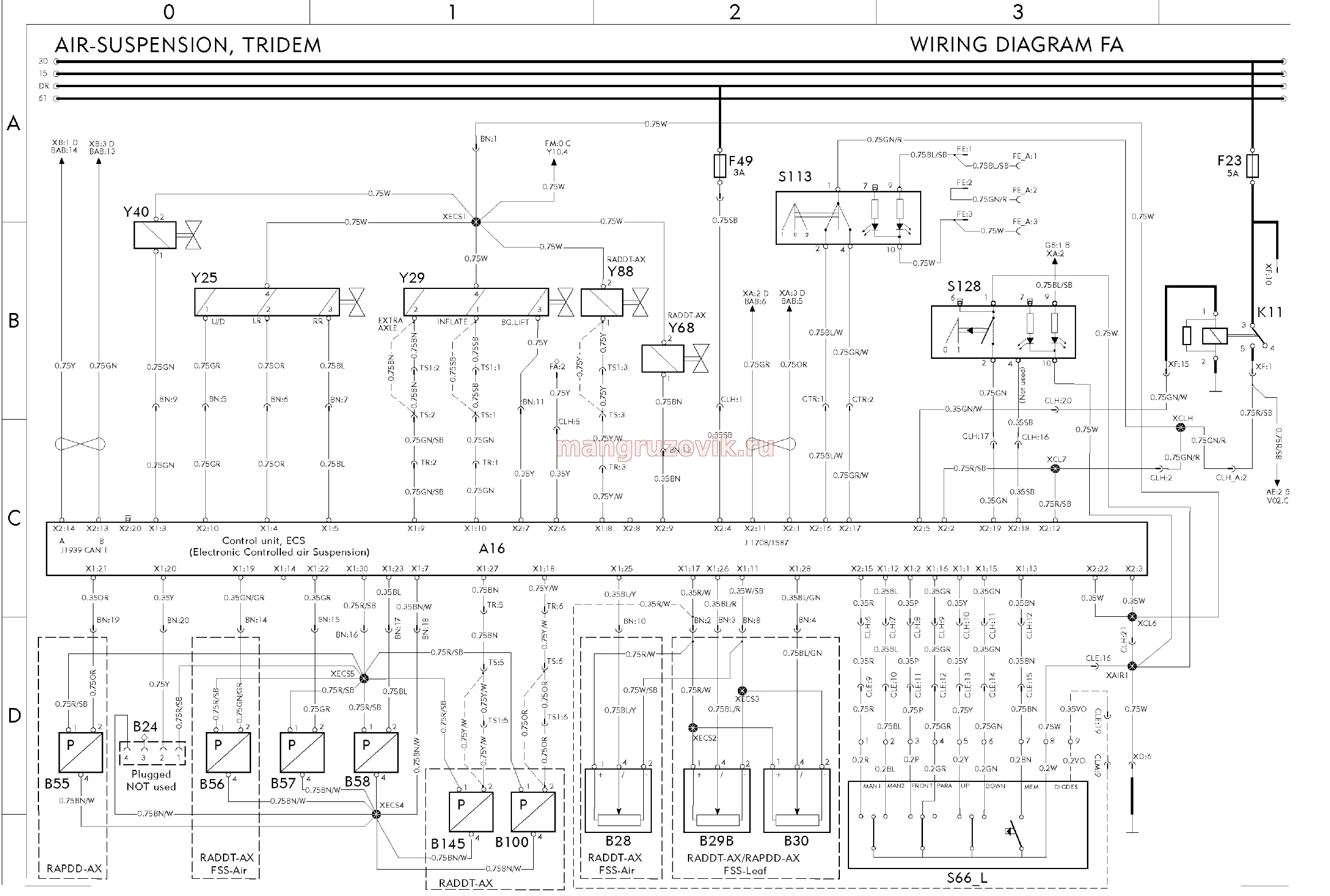

фото 4

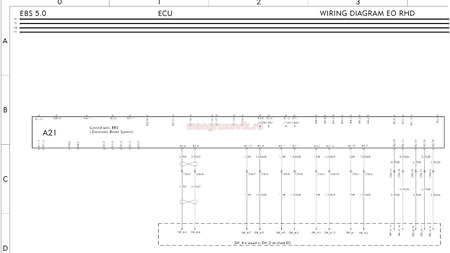

фото 5

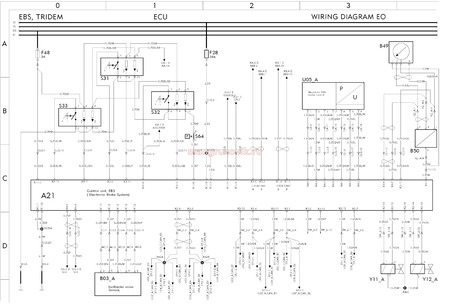

фото 6

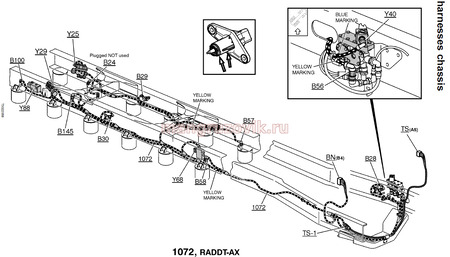

фото 7

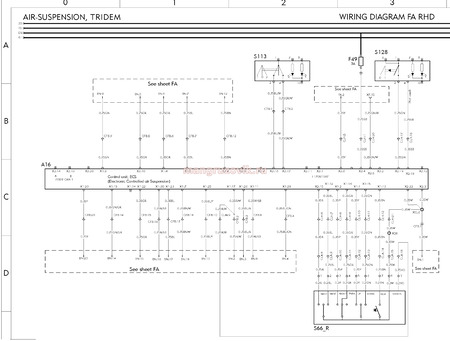

фото 8
Номер компонента
A16 Блок управления ECS (пневматическая подвеска с электронным управлением) A21 Блок управления, EBS (тормозная система с электронным управлением) B03_A Датчик, клапан рабочего тормоза B13B Датчик, частота вращения левого колеса 1-й передний мост B14B Датчик, частота вращения правого колеса 1-й передний мост B15B Датчик, частота вращения левого колеса 1-й ведущий задний мост B16B Датчик, частота вращения правого колеса 1-й ведущий задний мост B17 Датчик, частота вращения левого колеса 2-й ведущий задний мост B17B Датчик, частота вращения левого колеса 2-й ведущий задний мост B18 Датчик, частота вращения правого колеса 2-й ведущий задний мост B18B Датчик, частота вращения правого колеса 2-й ведущий задний мост B24 Датчик, давление воздуха, пневмобаллон подъема тележки B28 Датчик, высота положения шасси, передний мост B29B Датчик, высота положения шасси, левый, задний мост B30 Датчик, высота положения шасси, правый, задний мост B40A Датчик, индикатор износа тормозных накладок, левый 1-й передний мост B41A Датчик, индикатор износа тормозных накладок, правый 1-й передний мост B42A Датчик, индикатор износа тормозных накладок, левый 1-й ведущий задний мост B42B Датчик, индикатор износа тормозных накладок, левый 1-й ведущий задний мост B43A Датчик, индикатор износа тормозных накладок, правый 1-й ведущий задний мост B43B Датчик, индикатор износа тормозных накладок, правый 1-й ведущий задний мост B44B Датчик, индикатор износа тормозных накладок, левый 2-й ведущий задний мост B45B Датчик, индикатор износа тормозных накладок, правый 2-й ведущий задний мост B49 Датчик, угол поворота рулевого колеса B50 Датчик, угловая скорость рыскания B55 Датчик, давление воздуха, пневмобаллоны подвески, 3-й мост B56 Датчик, давление воздуха, пневмобаллон подвески, передний мост B57 Датчик, давление воздуха, пневмобаллон подвески, левый, задний мост B58 Датчик, давление воздуха, пневмобаллон подвески, правый, задний мост B70 Датчик, частота вращения колеса, левый, дополнительный мост B71 Датчик, частота вращения колеса, правый, дополнительный мост B72 Датчик, частота вращения колеса, левый, поддерживающий мост B73 Датчик, частота вращения колеса, правый, поддерживающий мост B74B Датчик, индикатор износа тормозных накладок, левый, дополнительный мост B75B Датчик, индикатор износа тормозных накладок, правый, дополнительный мост B76B Датчик, индикатор износа тормозных накладок, левый, поддерживающий мост B77B Датчик, индикатор износа тормозных накладок, правый, поддерживающий мост B100 Датчик, давление воздуха, пневмобаллон подвески, мост B145 Датчик, давление в подъемнике моста Tridem F23 Предохранитель, пневматическая подвеска F28 Предохранитель, питание системы ABS/EBS грузового автомобиля F48 Предохранитель, система ABS/EBS, переключатели EBS F49 Предохранитель, пневматическая подвеска K11 Реле, пневматическая подвеска S31 Выключатель, TCS (система контроля тягового усилия) S32 Выключатель, удержание тормозов S33 Выключатель, тормоз прицепа S64 Реле давления, давление воздуха, ресивер стояночного тормоза, NC. S66_L Блок переключателей, ECS (пневматическая подвеска с электронным управлением) S66_R Блок переключателей, ECS (пневматическая подвеска с электронным управлением) S113 Выключатель, подъемник моста Tridem S128 Выключатель, распределитель давления между мостами U03_A Модулятор, EBS, задний мост U03_B Модулятор, EBS, задний мост U03_C Модулятор, EBS, задний мост U04_A Модулятор, EBS, дополнительный мост U05_A Модулятор, EBS, прицеп U07_A Модулятор, EBS, поддерживающий мост U08_A Модулятор, EBS, передний Y11_A Блок электромагнитных клапанов, ABS, передний левый Y12_A Блок электромагнитных клапанов, ABS, передний правый Y25 Блок электромагнитных клапанов, регулировка высоты положения, пневматическая подвеска Y29 Блок электромагнитных клапанов, поддерживающий мост Y40 Блок электромагнитных клапанов, передний мост, пневматическая подвеска Y68 Электромагнитный клапан, мост Tridem Y88 Электромагнитный клапан,поддерживающий мост, пневматическая подвеска, подъемник тележки
