VOLVO условные сокращения обозначений на схемах на русском языке

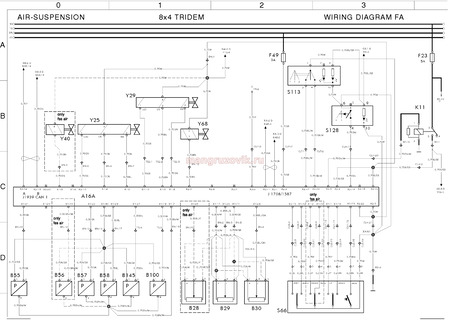

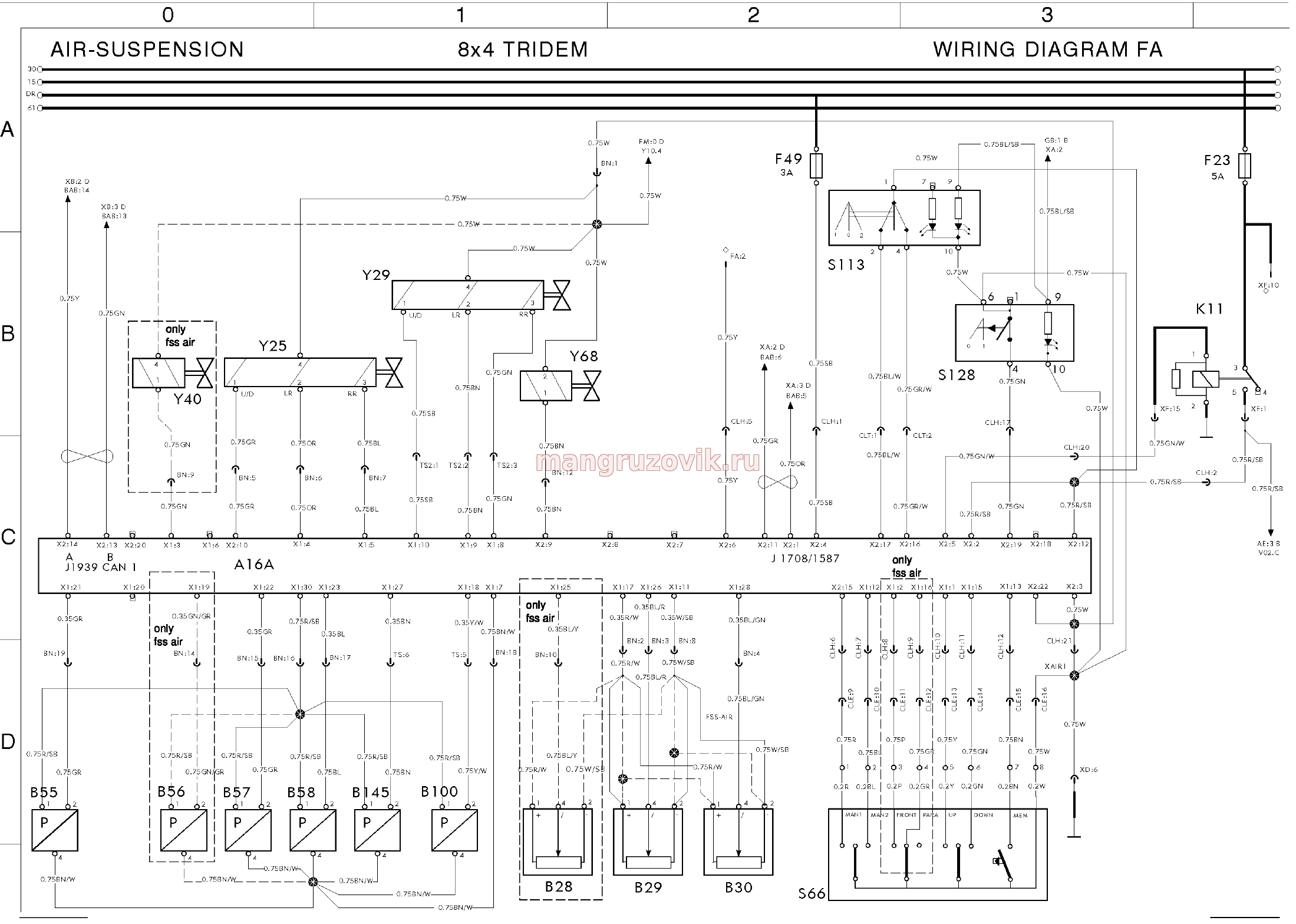

Каталог компонентов (легенда)
A16A Блок управления, ECS (система электронного управления пневматической подвеской)
B28 Датчик, уровень шасси, передний мост
B29 Датчик, уровень шасси, задний мост, левая сторона
B30 Датчик, уровень шасси, задний мост, правая сторона
B55 Датчик, давление воздуха, пневмобаллон пневматической подвески, 3-я ось
B56 Датчик, давление воздуха, пневмобаллон пневматической подвески, передний мост
B57 Датчик, давление воздуха, пневмобаллон пневматической подвески, левый, задний
B58 Датчик, давление воздуха, пневмобаллон пневматической подвески, правый, задний
B100 Датчик, давление воздуха, пневмобаллон пневматической подвески, ось Tridem
B145 Датчик, давление воздуха, пневмобаллон подъема ходовой части, Tridem
F23 Предохранители, пневматическая подвеска
F49 Предохранители, пневматическая подвеска/ подъемное устройство / дополнительный мост
K11 Реле, пневматическая подвеска
S66 Блок выключателей питания, ECS
S113 Выключатель питания, подъемное устройство Tridem
S128 Переключатель, распределитель осевой нагрузки
Y25 Блок электромагнитного клапана, контроль уровня, пневматическая подвеска
Y29 Блок электромагнитного клапана, дополнительный мост
Y40 Блок электромагнитного клапана, передний мост, пневматическая подвеска
Y68 Электромагнитный клапан, мост Tridem
