VOLVO FM9 Электрическая и монтажная схема коробки передач Powertronic

VOLVO FM9 Электрическая и монтажная схема коробки передач Powertronic
ENG-VE9 Powertronic
CHID A689836-
CHID B548688-
CHID D131669–
CHID E750419–
CHID W100028–
CHID CKD887300–

VOLVO Обозначения на электрических схемах на русском языке

VOLVO условные сокращения обозначений на схемах на русском языке

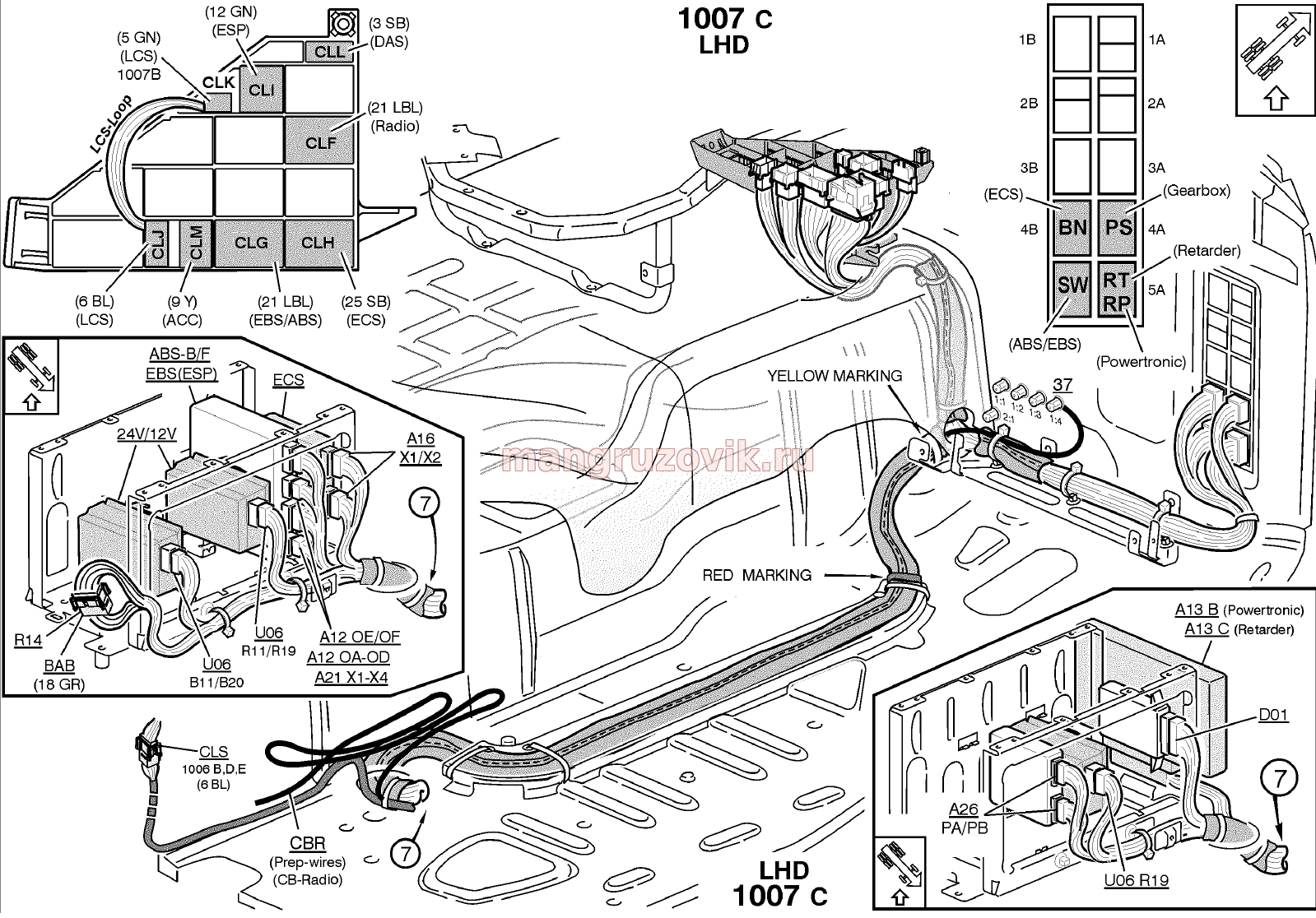

фото 1

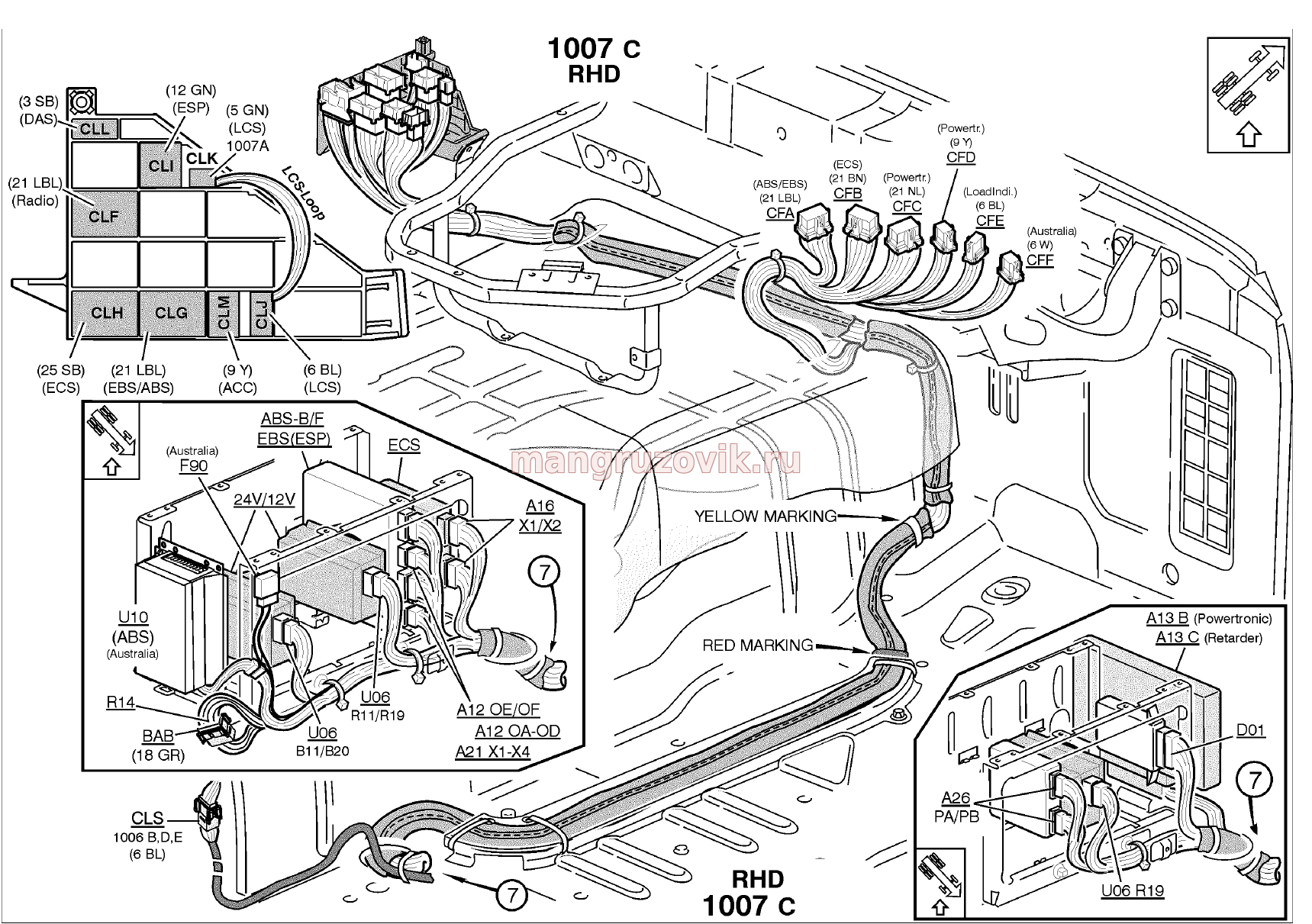

фото 2

фото 3

фото 4

фото 5

фото 6

фото 7
