Укладчик Linde H 120, H 140, H 160 электрическая и гидравлическая схемы.

Укладчик Linde H 120, H 140, H 160 электрическая и гидравлическая схемы.
С дизельным двигателем



Погрузчик Linde H120, H140, H160 электрическая и гидравлическая схемы.
штабелер.

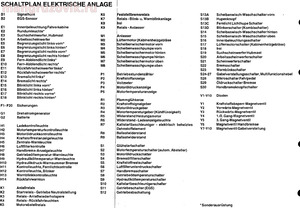

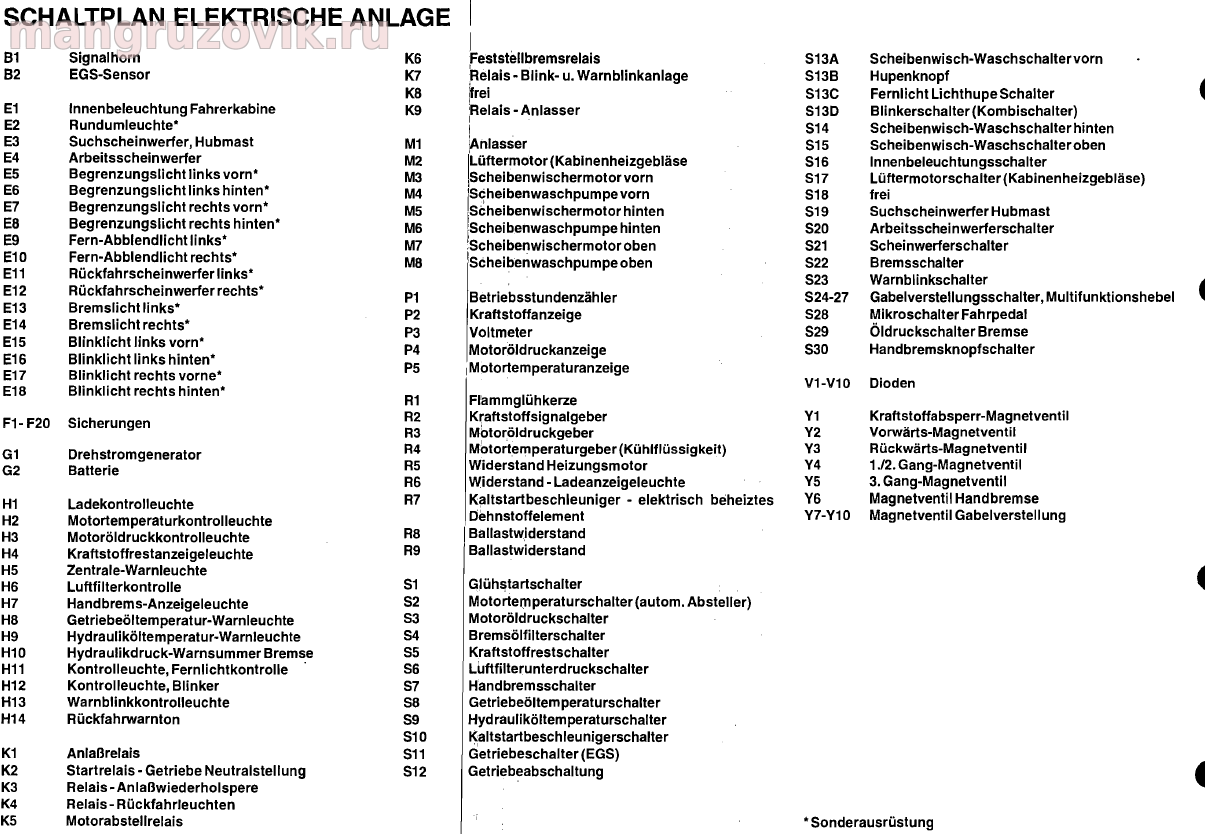

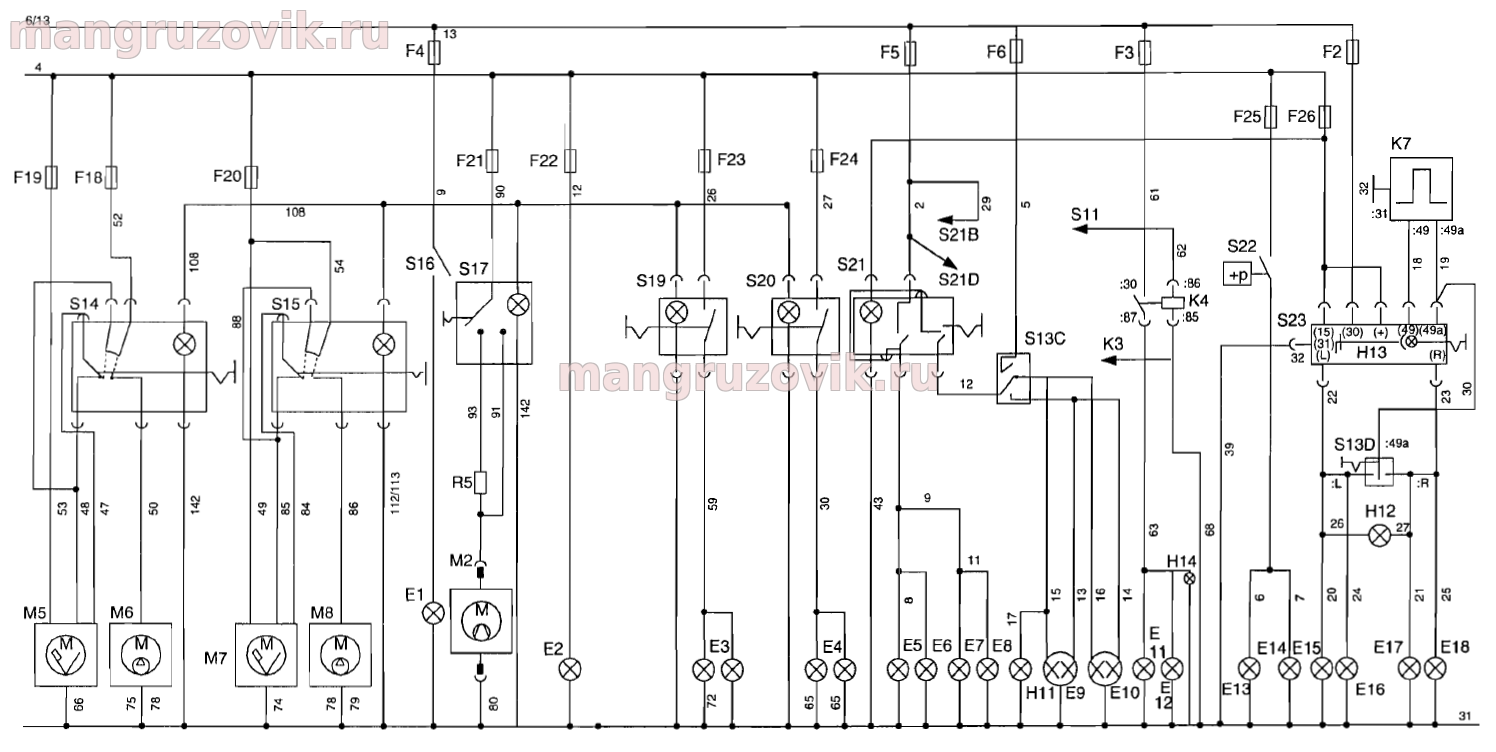

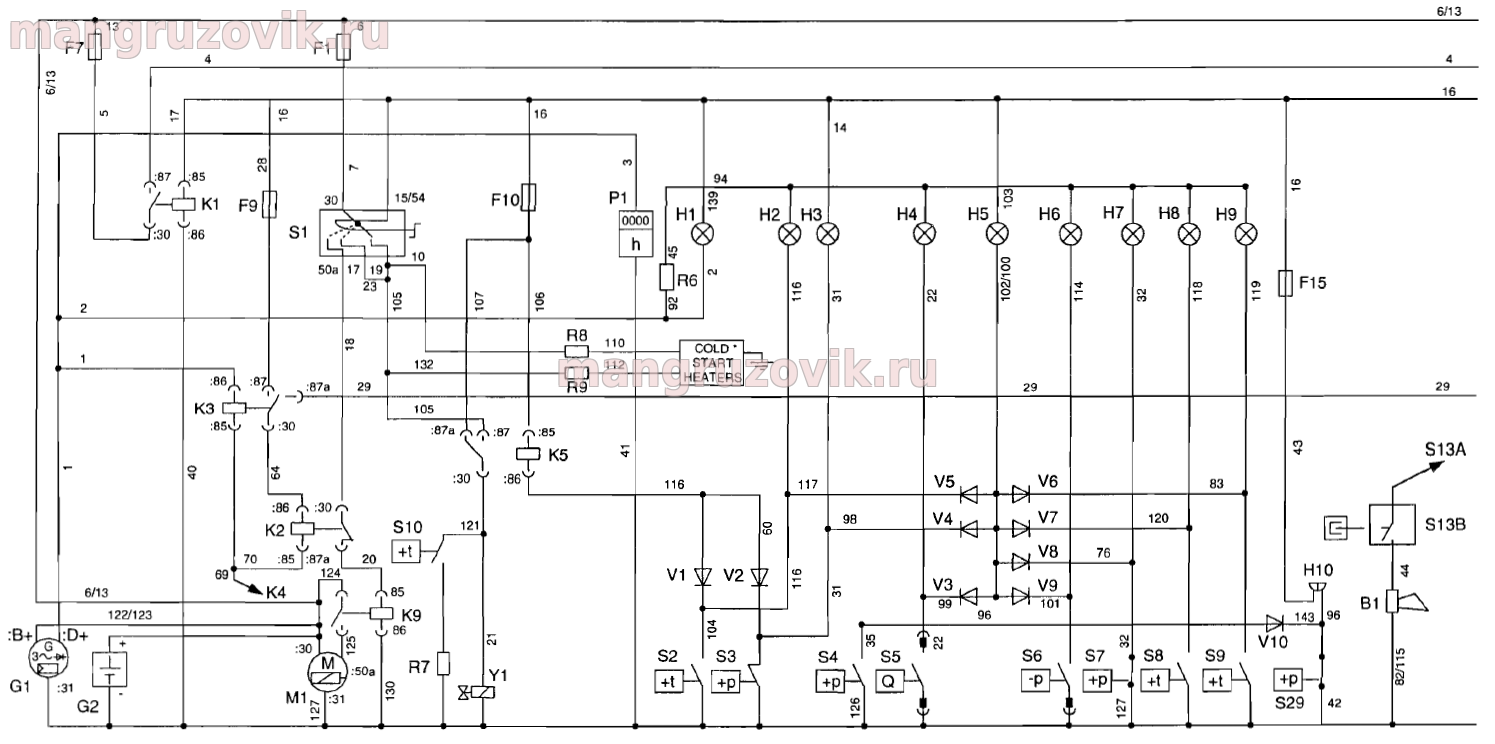

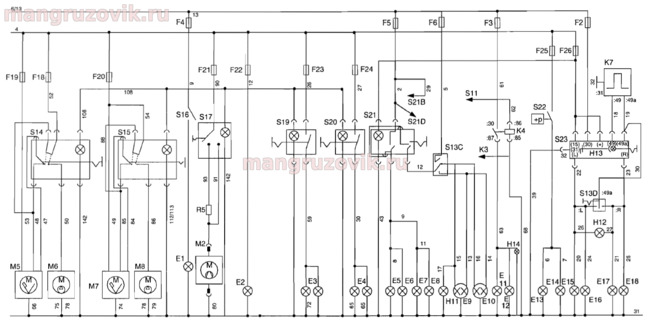

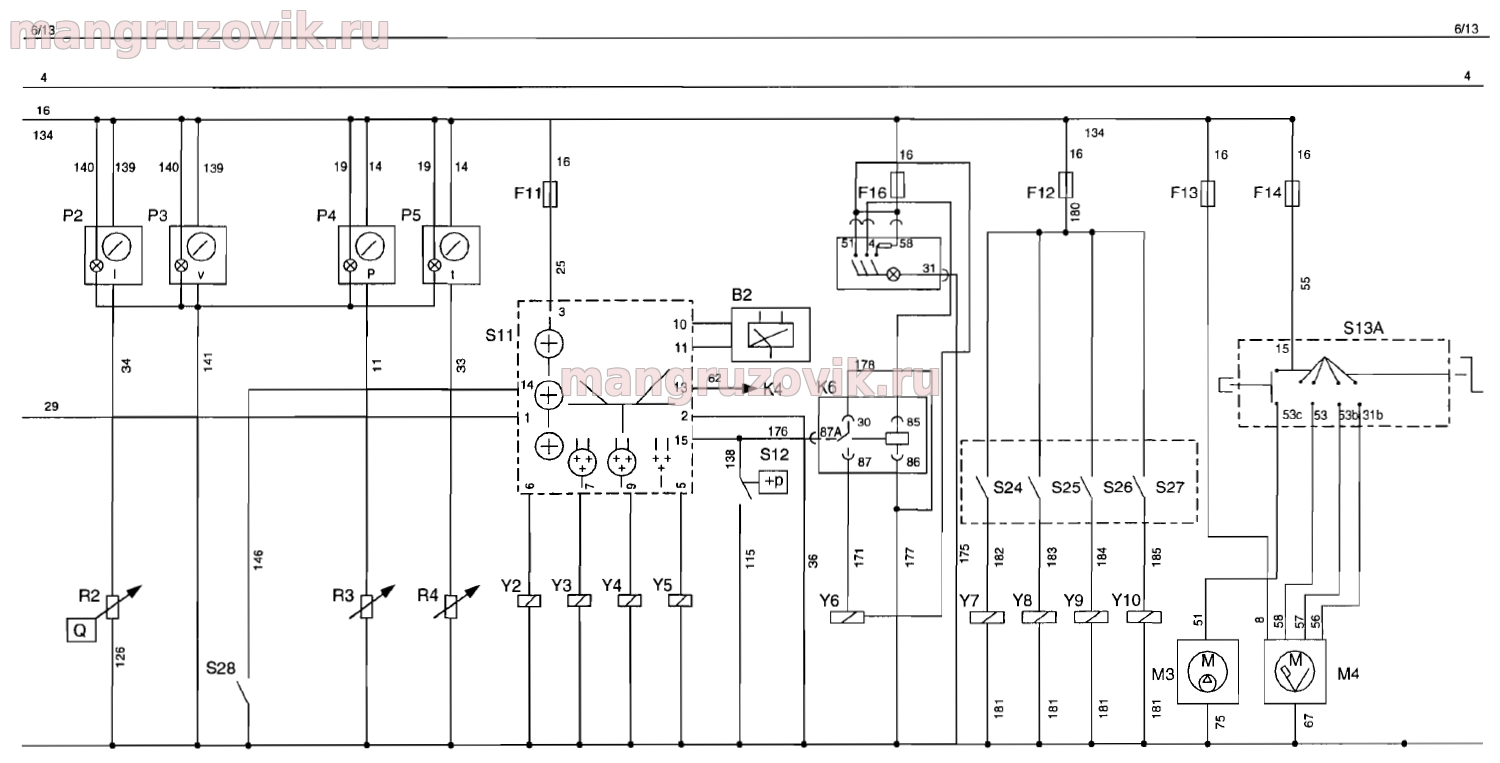

Описание к электрической схеме

B1 bugle
B2 EGS датчик
Кабина водителя внутреннего освещения E1
E2 маяк *
Прожектор E3, мачта
Рабочие огни E4
E5 передний левый боковой индикатор *
E6 габарит свет левый задний *
E7 передний правый боковой фонарь *
E8 габарит свет правый задний *
E9 с дальним лучом ближнего света *
E10 дальний свет ближнего света правый *
E11 задние огни Iinks *
E12 задний свет правый *
E13 стоп-сигнал левый *
E14 стоп-сигнал правый *
E15 мигающий свет левый передний *
E18 мигающий свет правый задний *
E16 мигающий свет левый задний *
E17 мигающий свет правый передний *
Предохранители F1- F20
Генератор G1
Аккумулятор G2
Счетчик рабочего времени P1
P2 топливный индикатор ge
P3 вольтметр
Манометр моторного масла P4
Индикация температуры двигателя P5 I
накальная свеча зажигания R1
датчик топливного бака R2
Датчик давления масла R3 Mbtor
Датчик температуры двигателя R4 (охлаждающая жидкость)
Двигатель резистора R5
R6-резистор - индикатор зарядки
R7 Ускоритель Iltstart - электрический нагрев
R8 Балласт
Балластный резистор R9
Зарядное освещение H1
Элемент расширения лампы контроля температуры двигателя H2
Датчик контроля давления масла в двигателе H3
Контрольная лампа проверки топлива H4
Центральная сигнальная лампа H5
Управление воздушным фильтром H6
Контрольная лампа ручного тормоза H7
Контрольная лампа температуры моторного масла H8
H9 Контрольная лампа температуры гидравлического масла
H10 Гидравлический предупредительный зуммер
Контрольная лампа H11, управление дальним светом
Контрольная лампа H12, сигнал поворота
Контрольная лампа опасности H13
H14 обратный предупредительный сигнал
M1 IAnlasser
Двигатель вентилятора M2 (обогреватель вентилятора салона
M3, передний мост стеклоочистителя
Передний насос мойки M4 IS
M5. Двигатель заднего стеклоочистителя
Задняя крышка диска M6
M7, двигатель стеклоочистителя выше
M8 стиральная машина верхняя
Реле стояночного тормоза K6
K7, реле - мигает u. огни опасности
K8 ~ rei
K9 iRelais - стартер
Переключатель запуска свечения S1
S2 датчик температуры двигателя (автоматическая парковка)
Датчик давления масла двигателя S3
Переключатель фильтра масляного фильтра S4
S5 топливный автоматический выключатель
Вакуумный фильтр воздушного фильтра S6
Переключатель ручного тормоза S7
S8 Датчик температуры трансмиссионного масла
S9 Переключатель температуры гидравлического масла
S10 ~ старый переключатель ускорителя запуска
Переключатель переключения S11 (EGS)
Выключение коробки передач S12
S13A Омыватель ветрового стекла
Кнопка звукового сигнала S13B
S13C дальний свет фар
S14 - переключатель для стирки
S15 переключатель стеклоочистителя стеклоочистителя сверху
Выключатель внутреннего освещения S16
S17 Переключатель вентилятора двигателя (нагреватель салона)
S18 бесплатно
Мачта прожектора S19
Переключатель подсветки S20
S21 переключатель фар
Тормозной переключатель S22
Переключатель опасности S23
S24-27 переключатель регулировки вилки, многофункциональный рычаг
Педаль акселератора микрофона S28
Редуктор давления масла S29
S30 переключатель ручного тормоза
Переключатель сигнала поворота S130 (комбинированный переключатель)
Стартовое реле K1
Реле стартера K2 - нейтральное положение коробки передач
Реле K3 - начало воспроизведения
Реле K4 - реверсивные огни
Реле остановки двигателя K5 * Дополнительное оборудование
Диоды V1-V10
Электромагнитный клапан подачи топлива Y1
Прямой электромагнитный клапан Y2
Y3 обратный электромагнитный клапан
Y4 1.12. соленоидный клапан
Y5 Электромагнитный клапан 3-й передачи
Ручной тормоз электромагнитного клапана Y6
Регулировка вилки электромагнитного клапана Y7-Y10

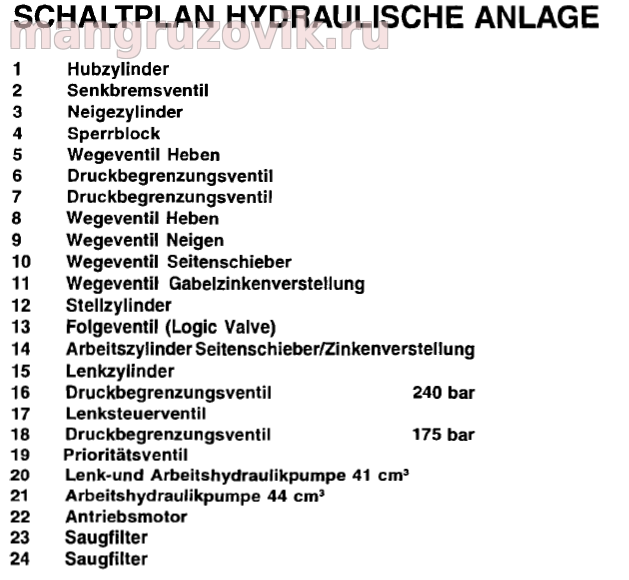

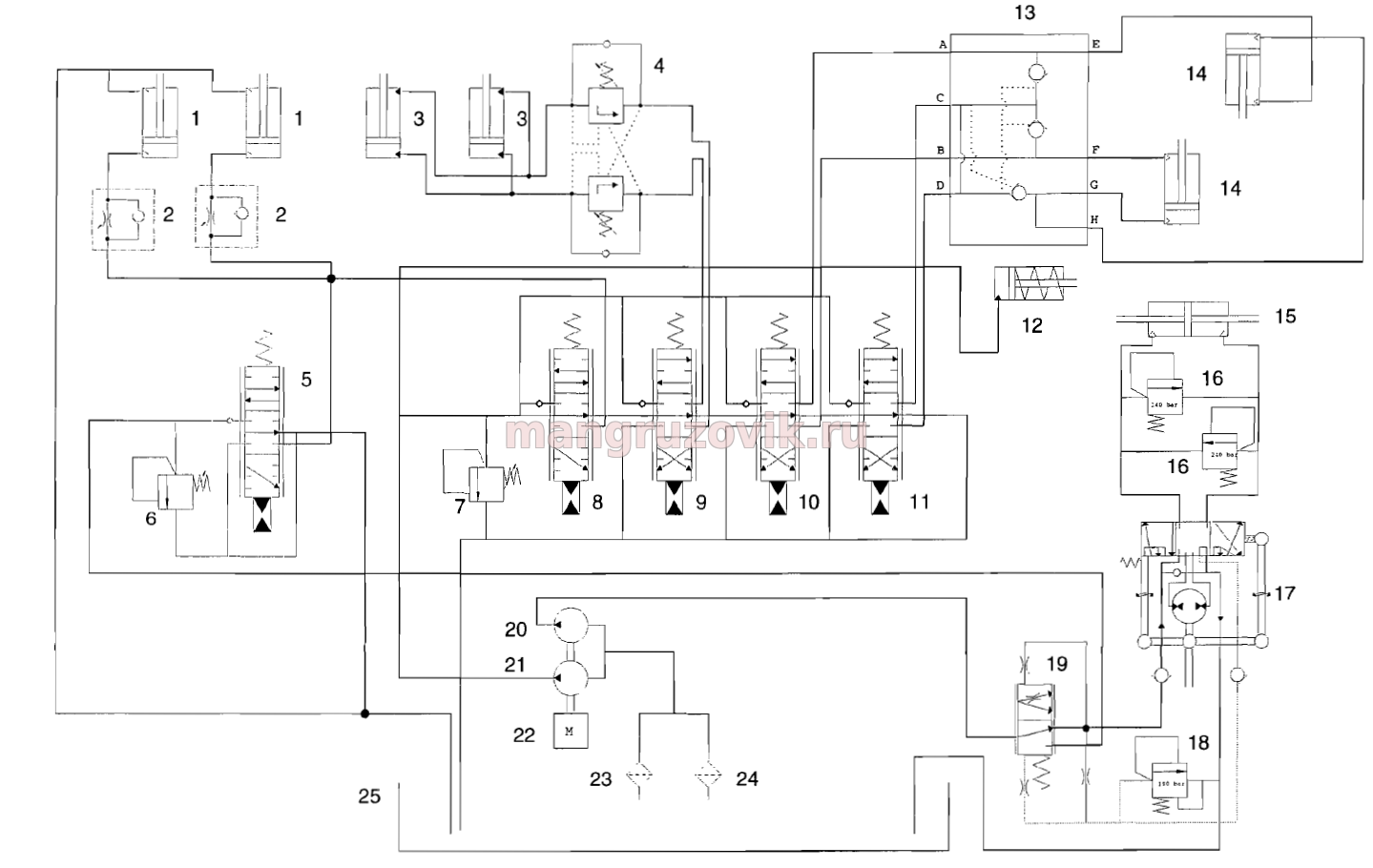

ГИДРАВЛИЧЕСКАЯ СИСТЕМА СХЕМЫ ПОДКЛЮЧЕНИЯ
1 подъемный цилиндр
2 опускающий тормозной клапан
3 наклонных цилиндра
Блок блокировки 4
5-ступенчатый подъемный клапан
6 предохранительный клапан
7 предохранительный клапан
8-позиционный подъёмник
9 наклон направленного клапана
10 сдвига боковой стороны направляющего клапана
11-ступенчатая регулировка вил клапанов
12 приводных цилиндров
13 клапан-задвижка (логический клапан)
14 регулировка зубчатой ​​рейки с рабочим цилиндром
15 рулевой цилиндр
16 предохранительный клапан 240 бар
17 регулирующий клапан
18 предохранительный клапан 175 бар
19 приоритетный клапан
20 рулевого и рабочего гидравлического насоса 41 см3
21 рабочий гидравлический насос 44 см3
22 приводной двигатель
23 всасывающий фильтр
24 всасывающих фильтра

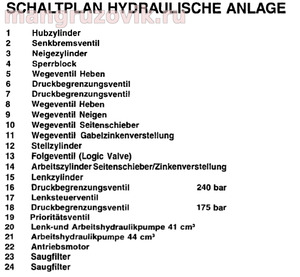

На всякий случай вот пояснения к электрической и гидравлической схемам на языке оригинала-немецком.
