Terex Trucks TR60 Предохранители и реле.
Самосвал Терекс описание предохранителей и реле на русском языке. Terex Trucks TR60 электрическая схема Предохранители, реле и сигнальные лампы.

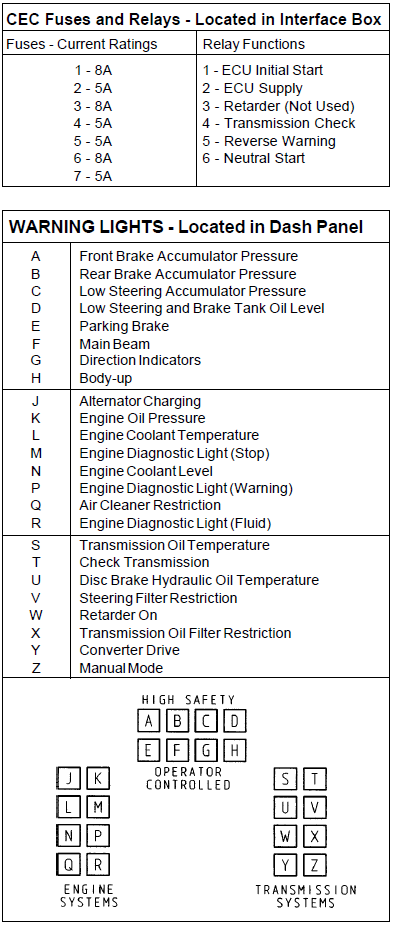

A Давление переднего тормозного аккумулятора B Давление в заднем тормозном аккумуляторе C Низкое давление рулевого управления D Низкий уровень масла в рулевом управлении и тормозном баке E Стояночный тормоз F Основной луч G Индикаторы направления H Body-up J Зарядка генератора переменного тока K Давление масла в двигателе L Температура охлаждающей жидкости двигателя M Двигатель Диагностический загорающийся значок- (Стоп) N Уровень охлаждающей жидкости двигателя P Engine Diagnostic Light (Предупреждение) Q Ограничитель воздуха R Двигатель Диагностический свет (жидкость) S Температура трансмиссионного масла T Проверить трансмиссию U Дисковая тормозная температура гидравлического масла V Ограничение рулевого фильтра W Retarder On X Ограничение масляного фильтра трансмиссионного масла Y Преобразователь Z Ручной режим
Предохранители и реле CEC - расположены в интерфейсной коробке Предохранители - Номинальные реле Релейные функции 1 - 8A 1 - Начальный запуск ЭБУ 2 - 5A 2 - Питание ECU 3 - 8A 3 - Ретардер (не используется) 4 - 5A 4 - Проверка передачи 5 - 5A 5 - Предупреждение об обратном 6 - 8A 6 - Нейтральный старт 7 - 5А

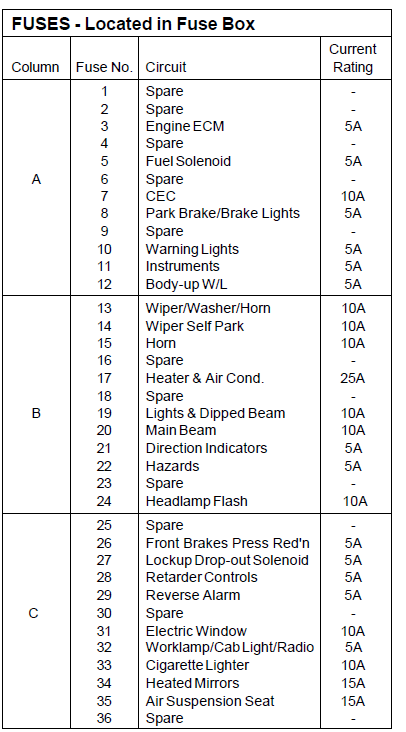

FUSES - Расположен в Fuse Box Текущий Номер плавкого предохранителя №. 1 запасной - 2 запасных - 3 Двигатель ECM 5A 4 запасных - 5 Соленоид топлива 5A A 6 запасных - 7 ЦИК 10А 8 Тормозная система / Тормозные огни 5A 9 Запасные части - 10 Предупреждающие огни 5A 11 Инструменты 5A 12 Body-up W / L 5A 13 Стеклоочиститель / Стиральная машина / Звуковой сигнал 10A 14 Самоходный парк стеклоочистителей 10A 15 Horn 10A 16 запасных - 17 Нагреватель и воздух Cond. 25А 18 Запасной - 19 Lights & Dipped Beam 10A 20 Основной луч 10A 21 Индикаторы направления 5A 22 Опасности 5A 23 Запасные - 24 Вспышка фары 10A 25 запасных - 26 Передние тормоза Нажмите Red'n 5A 27 Соленоид блокировки блокировки 5A 28 Элементы ретардера 5A 29 Обратный сигнал тревоги 5A 30 Запасной - 31 Электрическое окно 10А 32 Рабочая лампа / освещение кабины / радио 5A 33 Прикуриватель 10A 34 Обогреваемые зеркала 15A 35 Воздушная подвеска Seat 15A 36 Spare -
|
