Система дизельного ТНВД Bosch VP44. Устройство и принцип действия.
Система дизельного ТНВД Bosch VP44
Устройство и принцип действия
Общие сведения
В системе механического впрыска дизельного топлива дизельные форсунки открываются под действием давления создаваемым радиально-поршневым распределительным дизельным ТНВД. Момент впрыска и количество впрыскиваемого топлива задаёт радиально-поршневой распределительный дизельный ТНВД который в свою очередь управляется электронным блоком управления.
Устройство

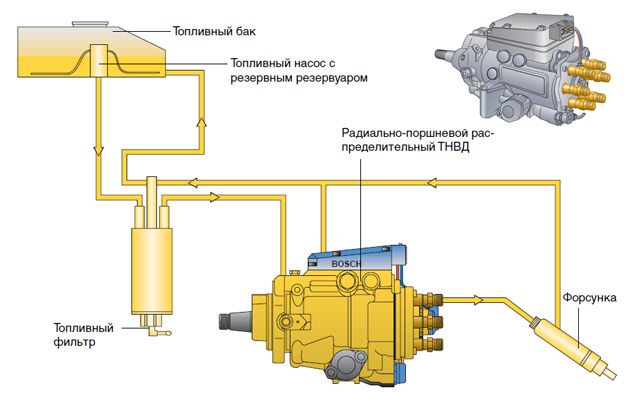

В топливном баке расположен топливный насос. За счёт двух эжекционных насосов топливо подаётся в резервный резервуар. Благодаря наличию резервуара на радиально-поршневой распределительный ТНВД всегда подаётся топливо без пузырьков воздуха. Для того, чтобы исключить попадания загрязнений из топлива в распределительный ТНВД, фильтрация топлива производится до его поступления в ТНВД. Регулирование количества подаваемого топлива осуществляется в распределительном ТНВД. Лишнее топливо возвращается в топливный бак по обратной магистрали.

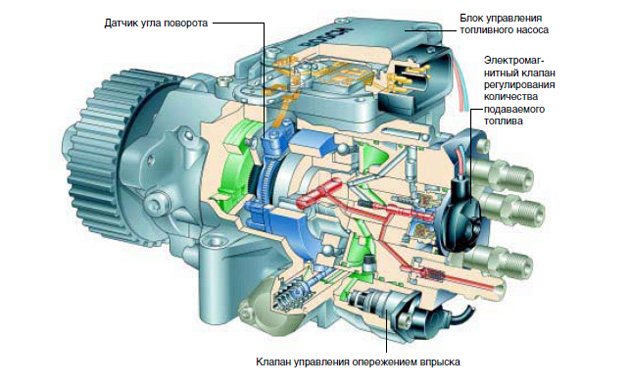

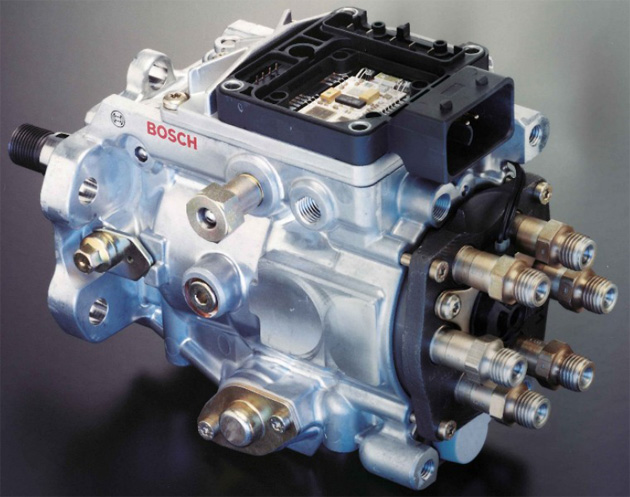

Радиально-поршневой распределительный дизельный ТНВД представляет собой насос впрыска с электронным регулированием, имеющий собственный блок управления. Насос создаёт давление впрыска 1500 бар. Высокое давление дизельного топлива позволяет достичь мелкодисперсного распыления топлива. Это приводит к более полному сгоранию топливно-воздушной смеси и меньшему содержанию вредных веществ в выхлопных газах.
Основные задачи радиально-поршневого распределительного дизельного ТНВД: забор топлива из топливного бака, сжатие топлива до 1500 бар, распределение топлива по цилиндрам.

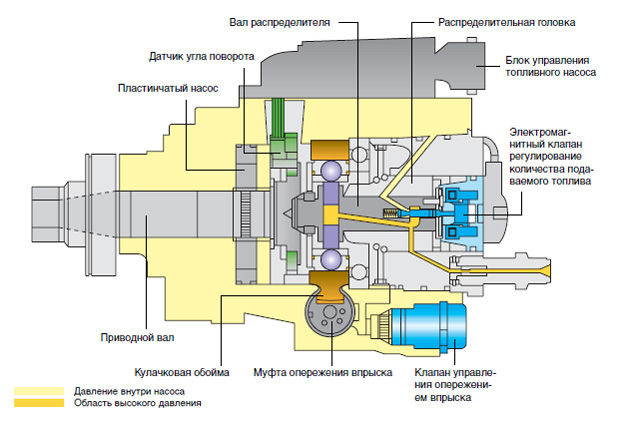

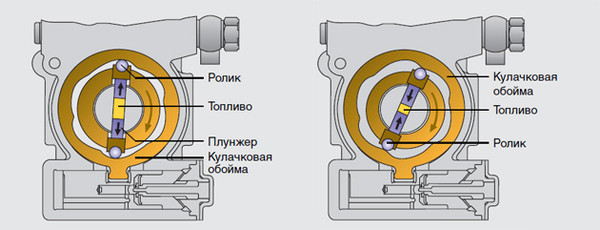

Для достижения необходимого давления для впрыска дизельное топливо сжимается двумя плунжерами, которые приводятся от кулачковой обоймы через ролики. Привод осуществляется приводным валом. За счёт вращательного движения приводного вала ролики нажимают на кулачки обоймы и перемещают плунжеры вовнутрь. Это приводит к сжатию топлива между плунжерами.

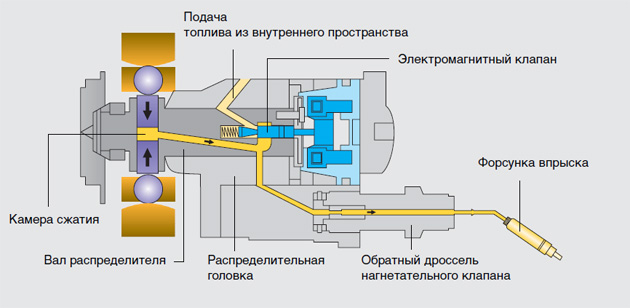

Распределение дизельного топлива по цилиндрам происходит следующим образом: Если электромагнитный клапан закрыт, топливо распределяется по отдельным цилиндрам с помощью вала распределителя и распределительной головки через обратный дроссель нагнетательного клапана и форсунку впрыска.
В распределительной головке имеются отверстия, соответствующие отдельным цилиндрам. Вал распределителя проворачивается приводным валом и соединяет камеру сжатия попеременно с каждым отверстием в распределительной головке.
