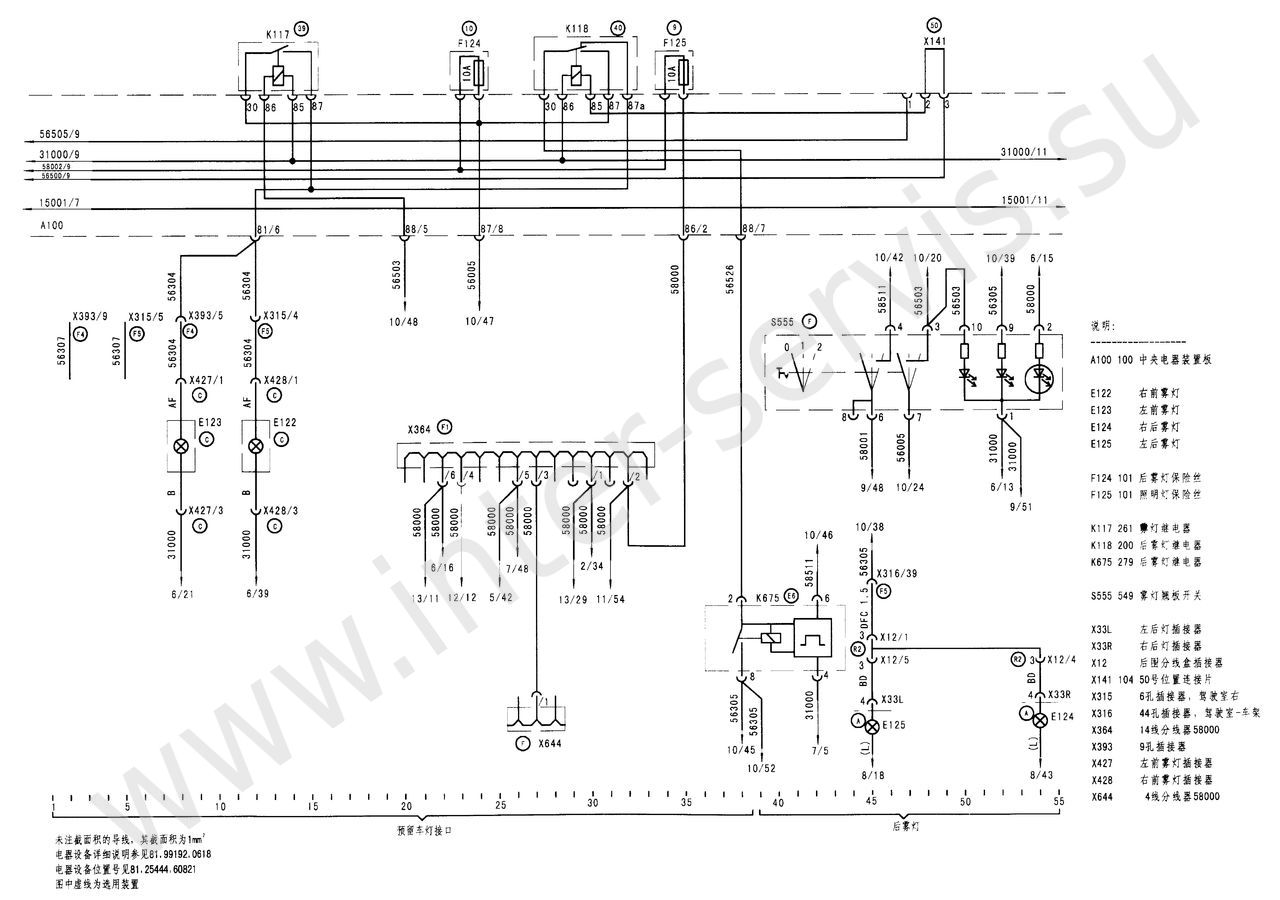

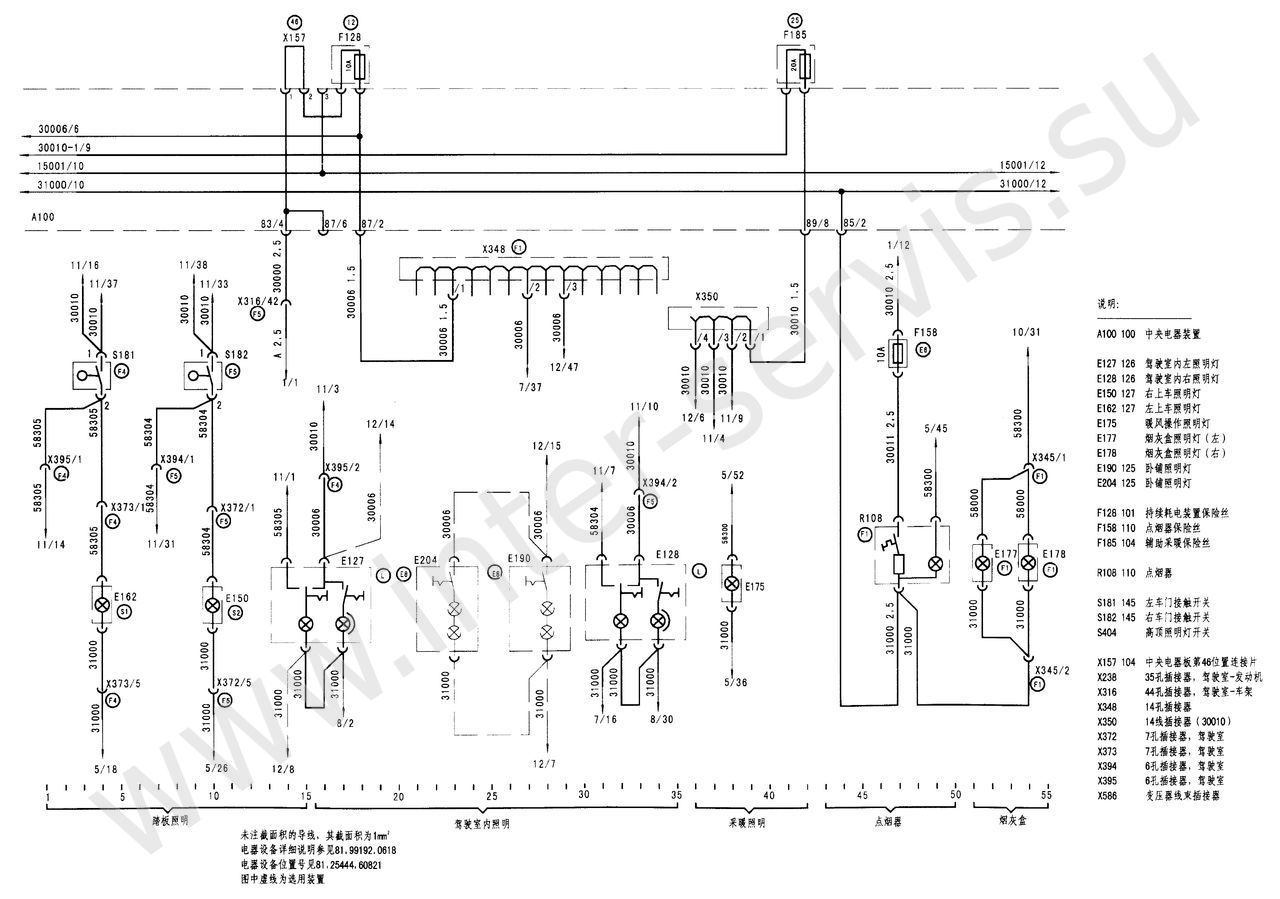

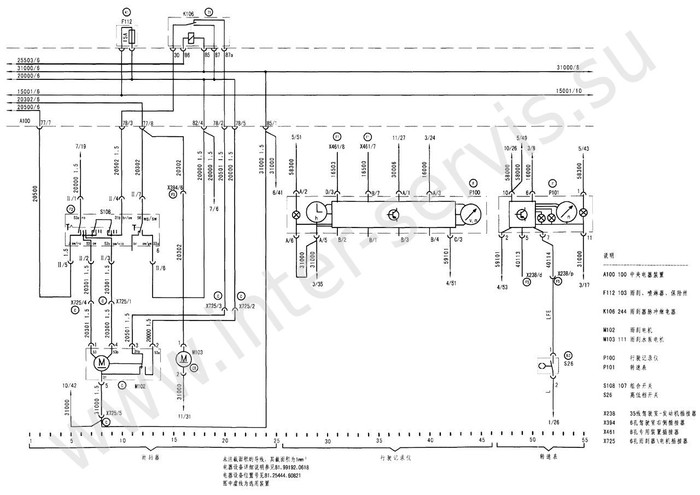

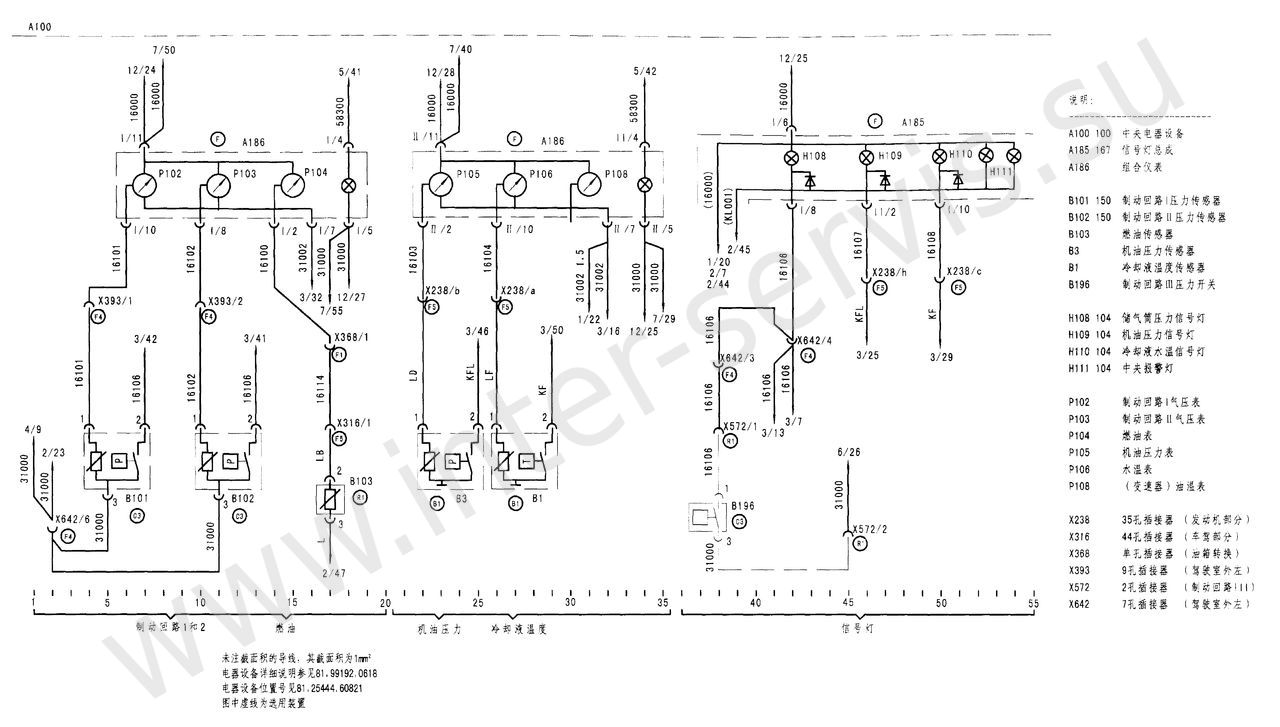

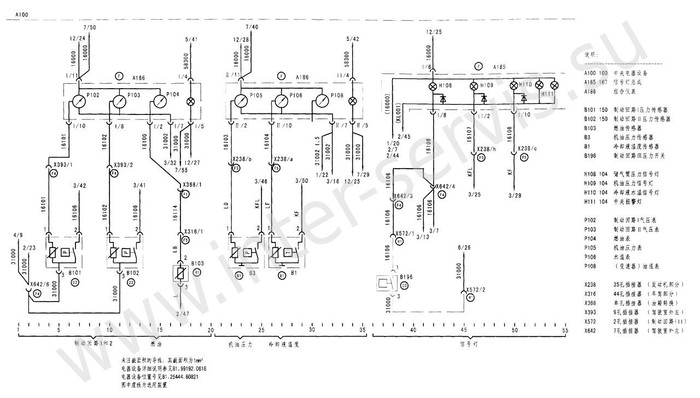

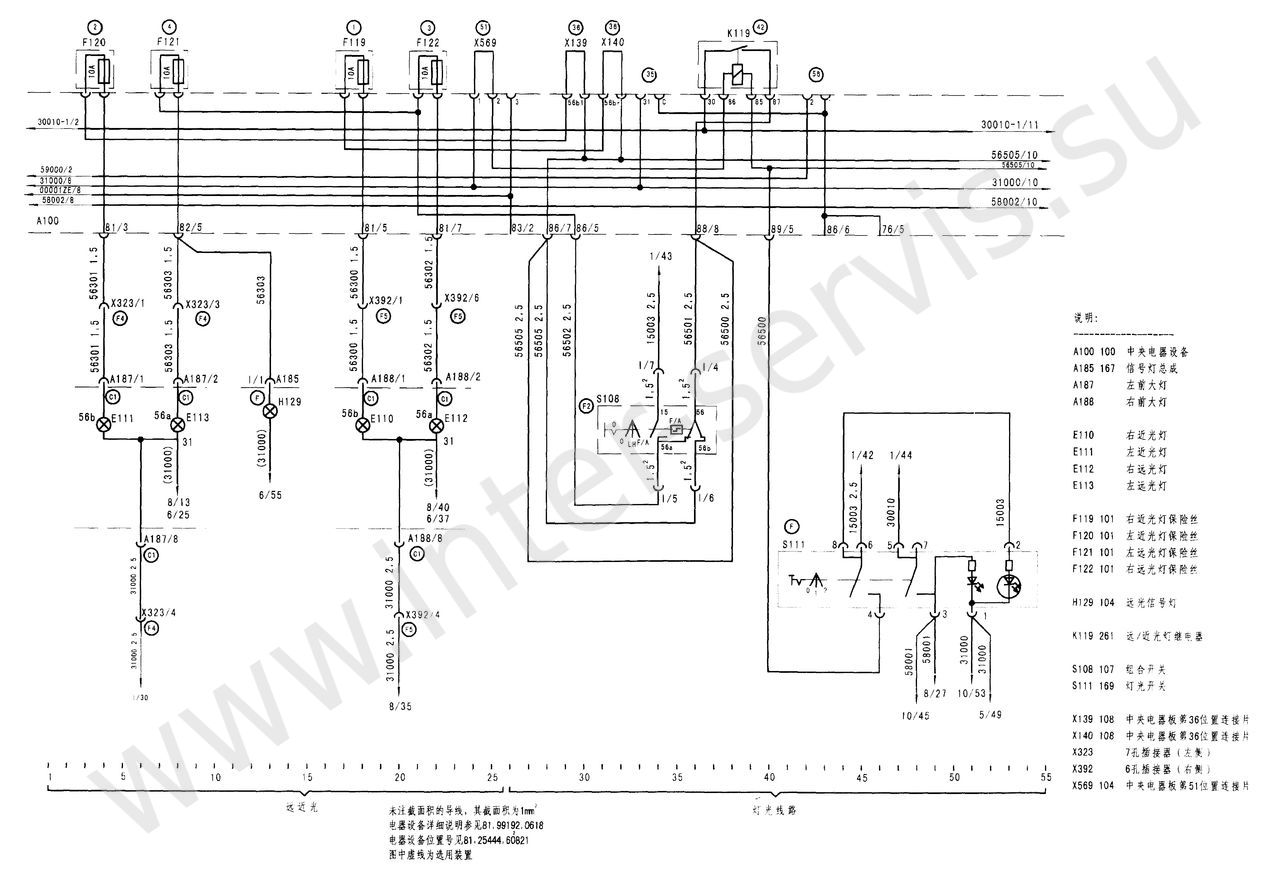

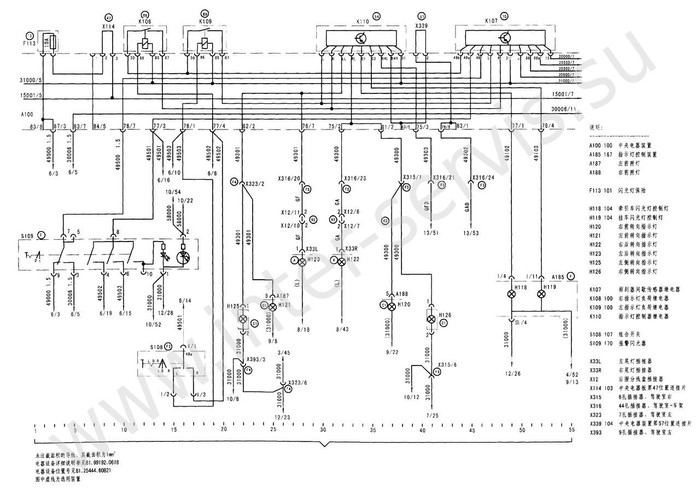

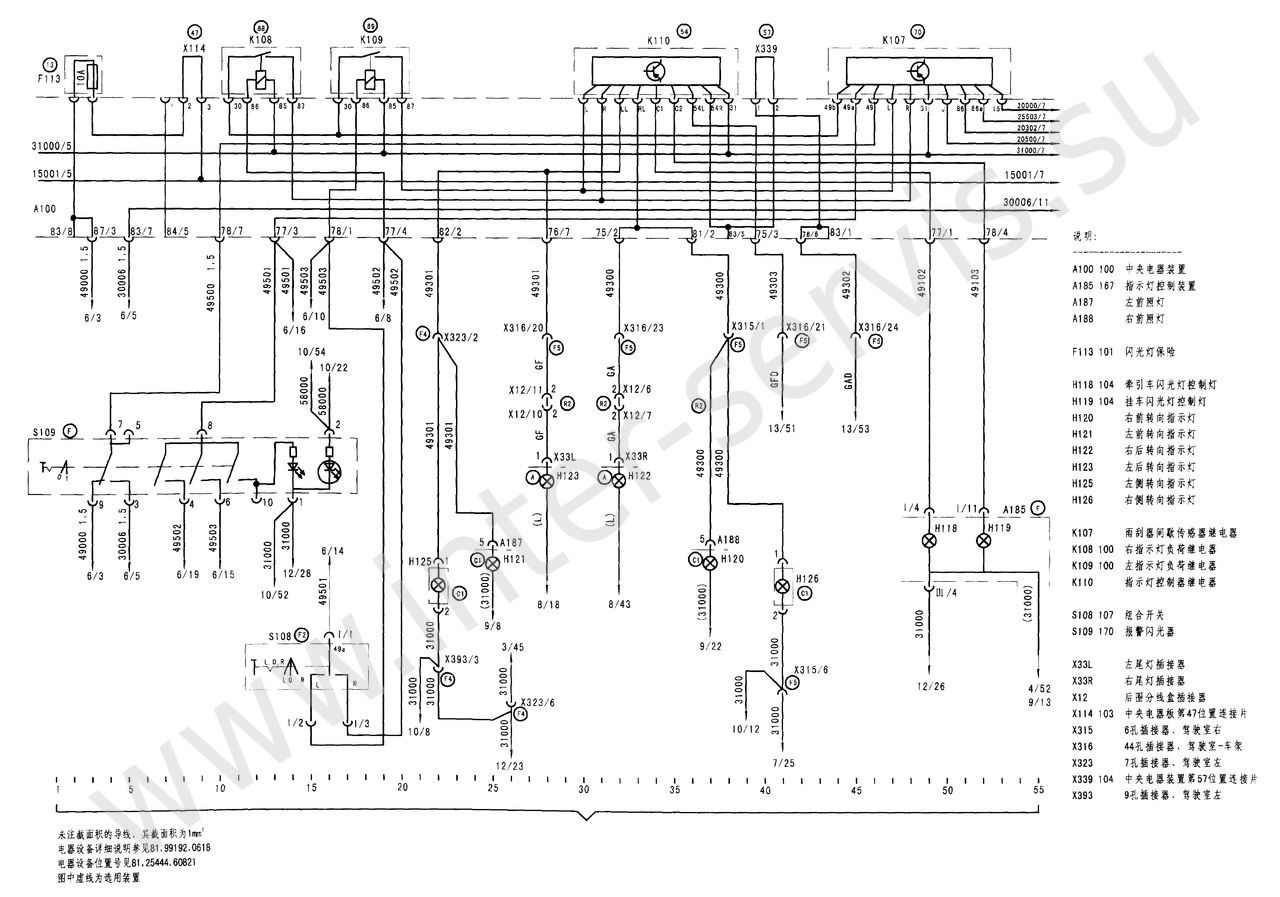

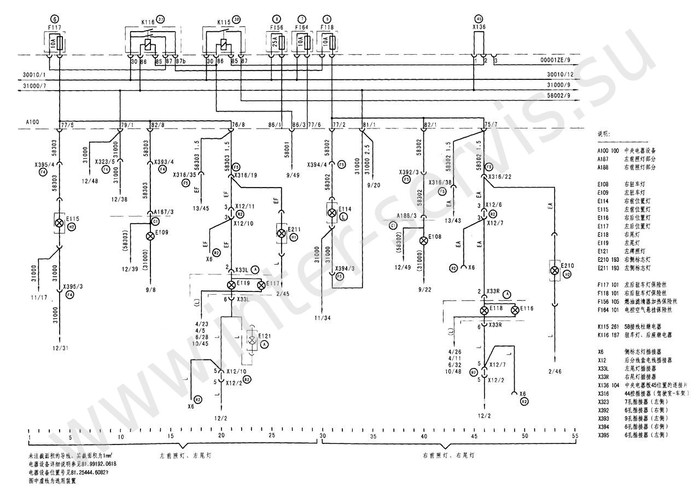

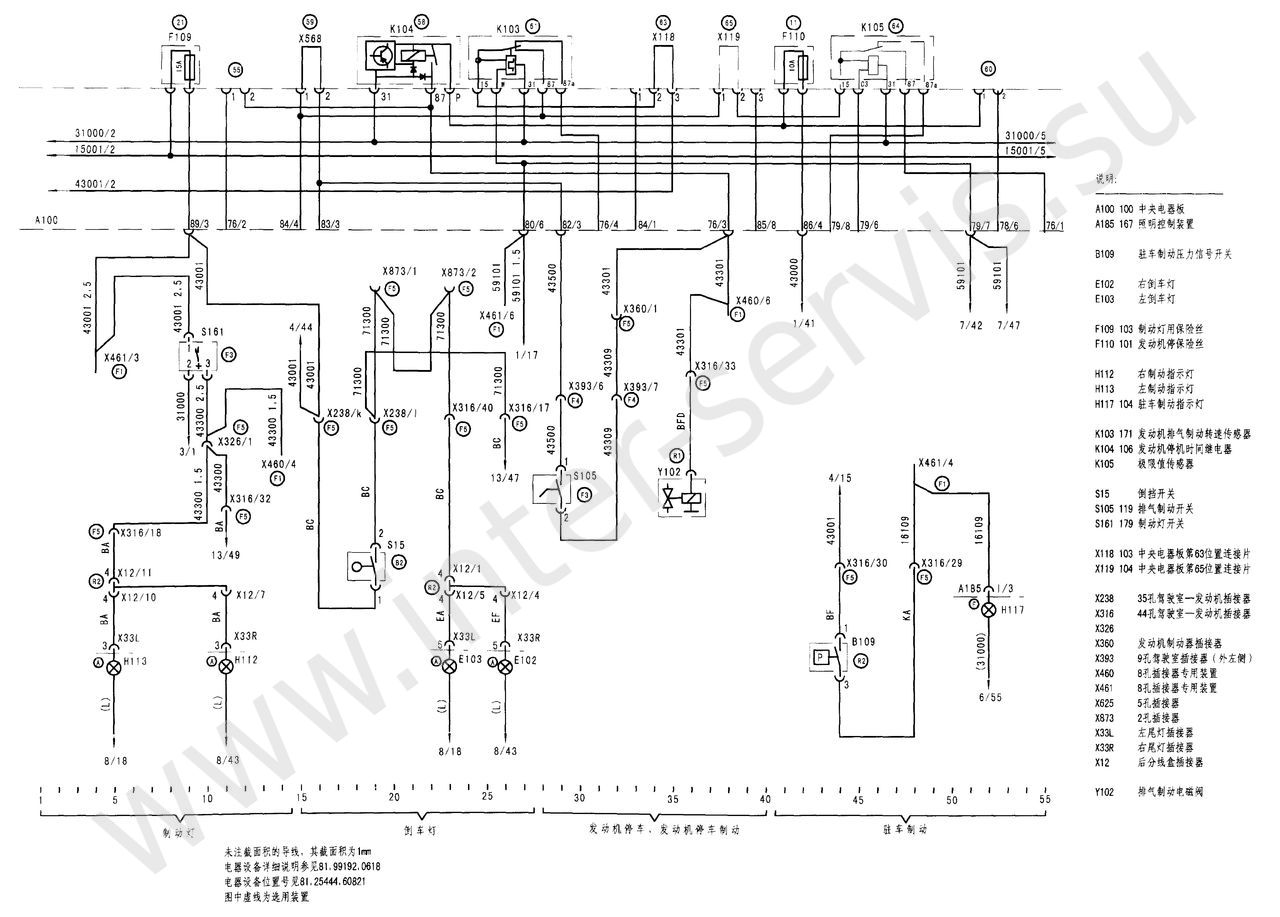

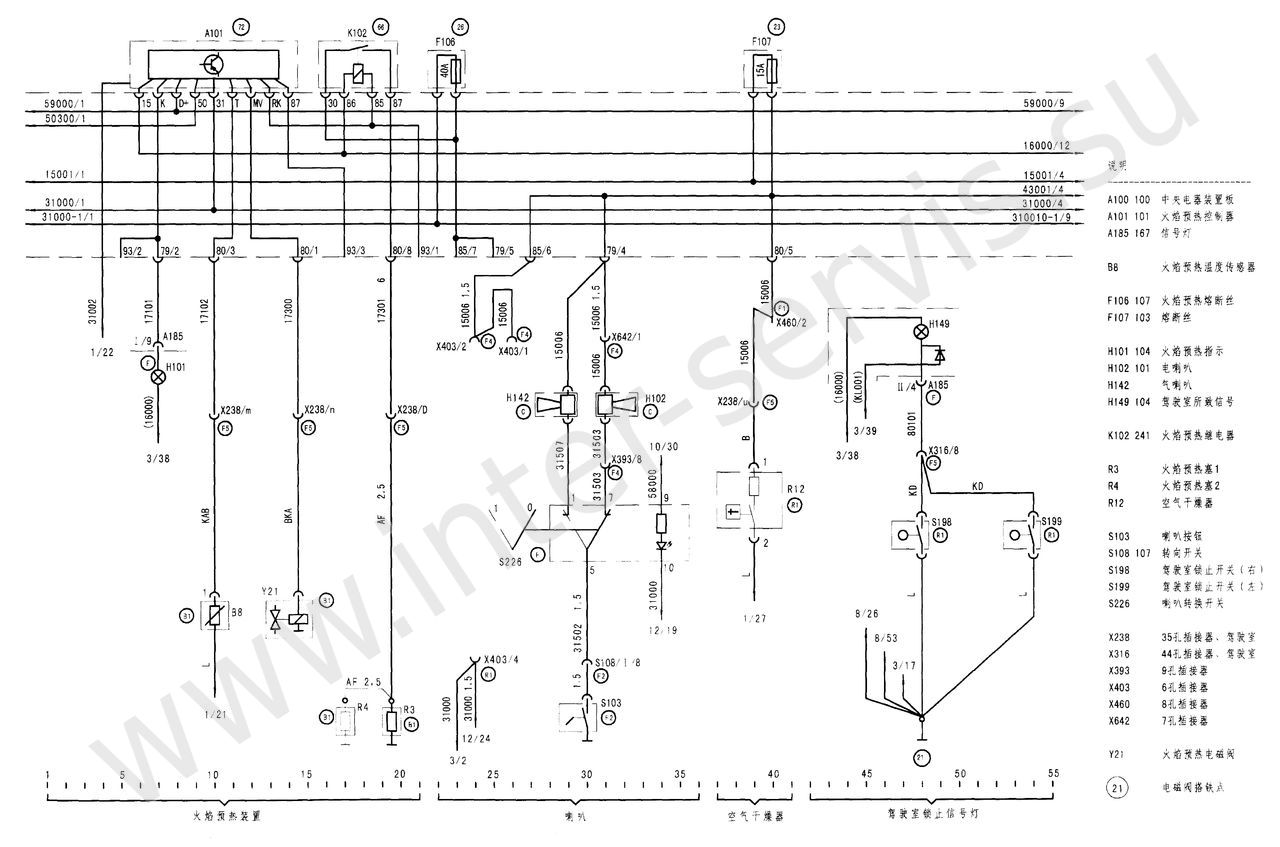

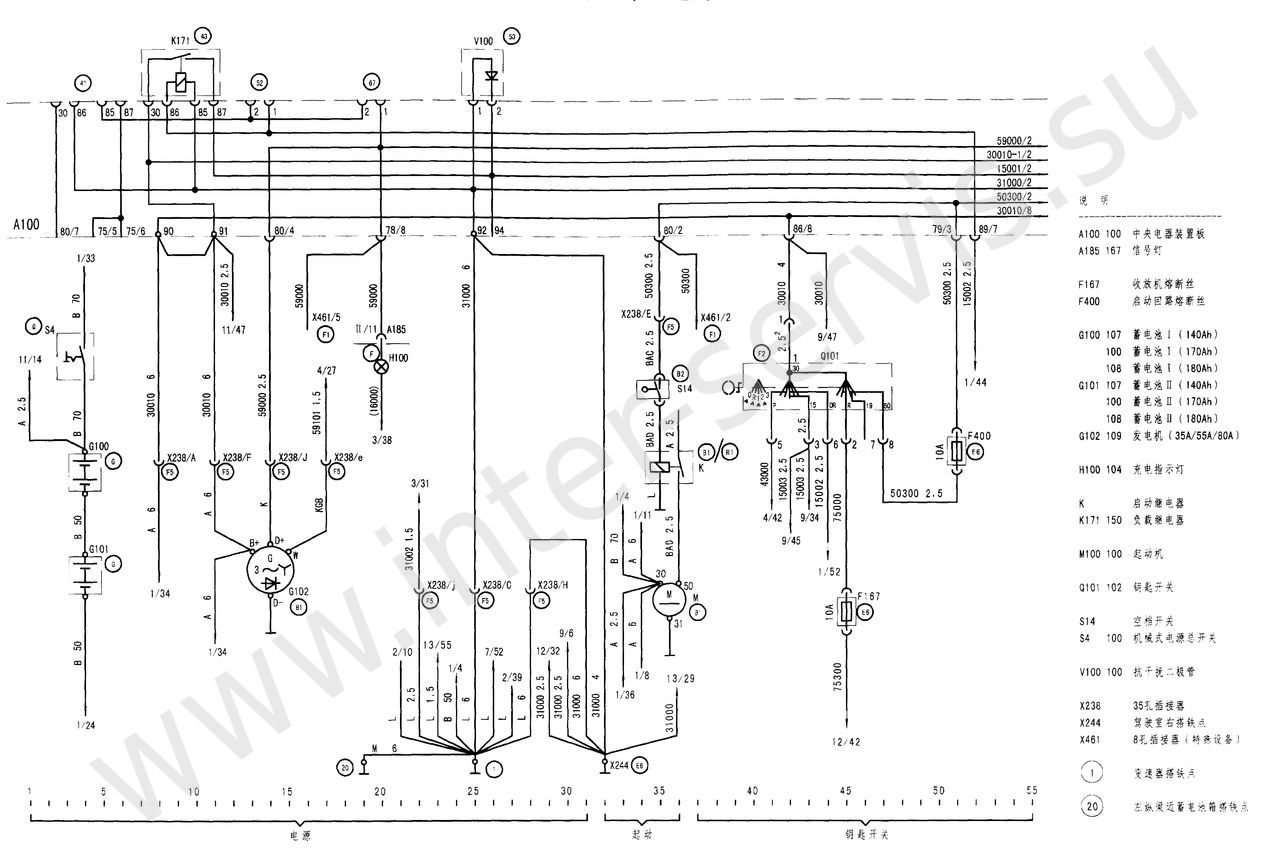

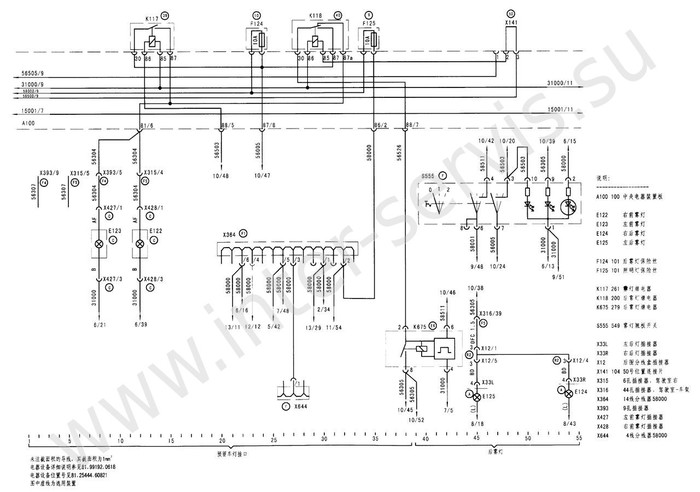

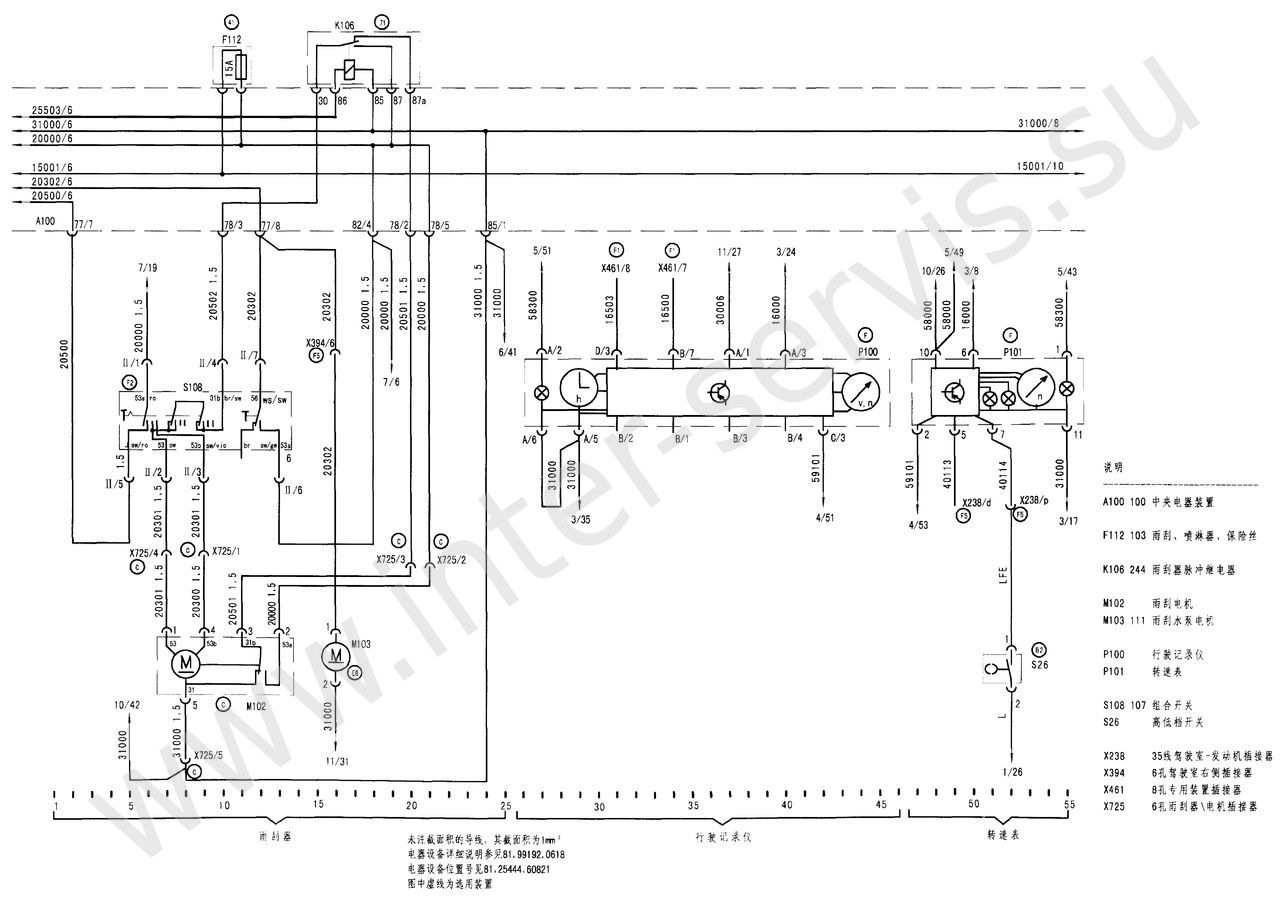

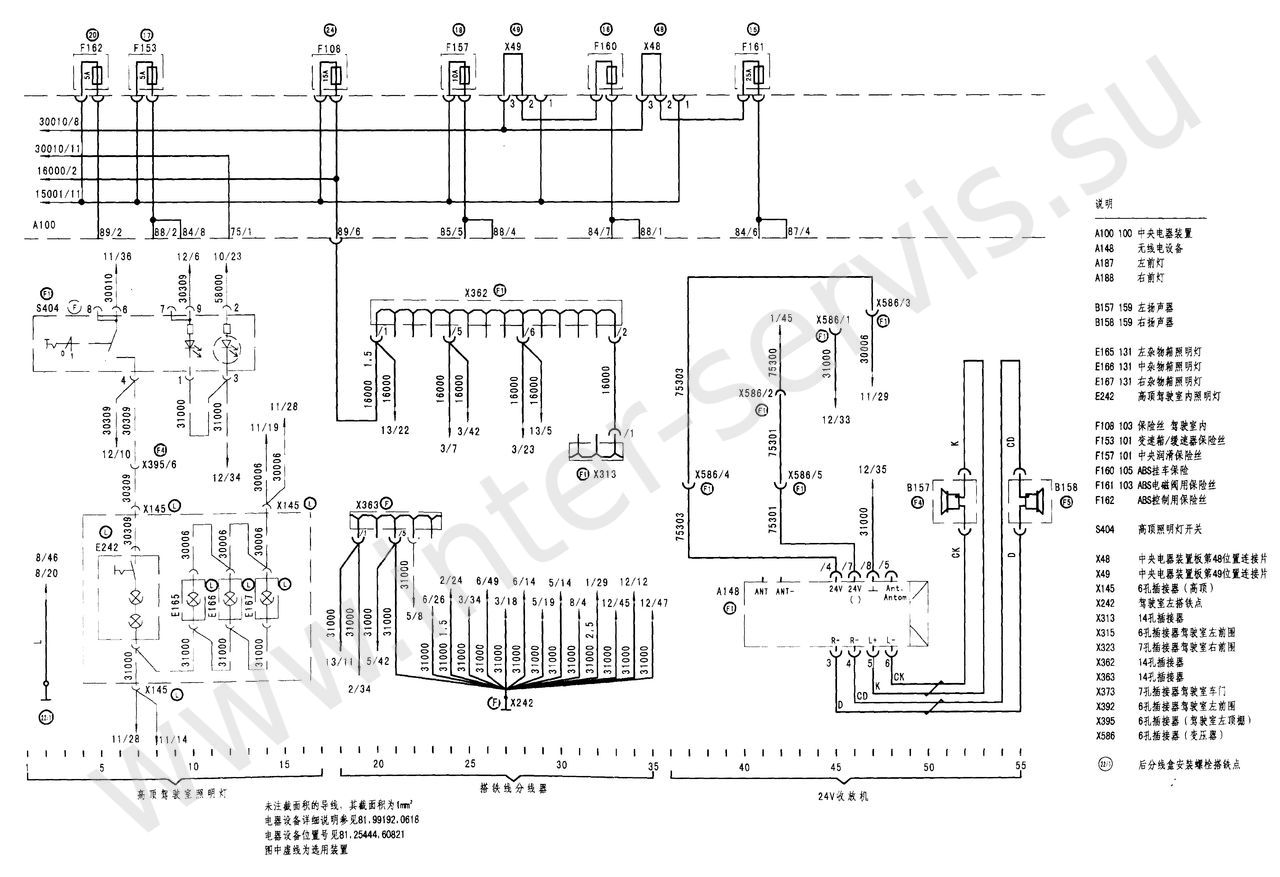

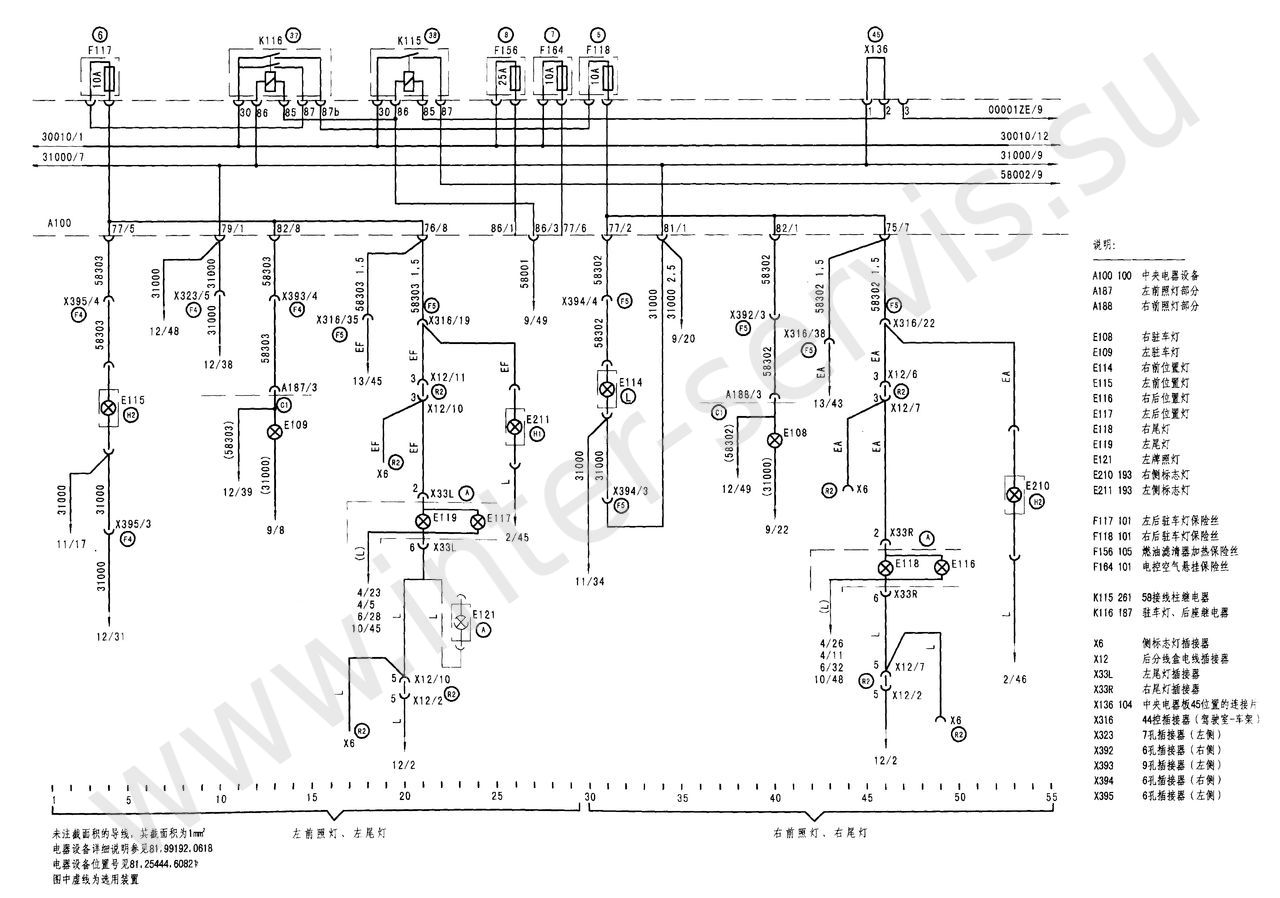

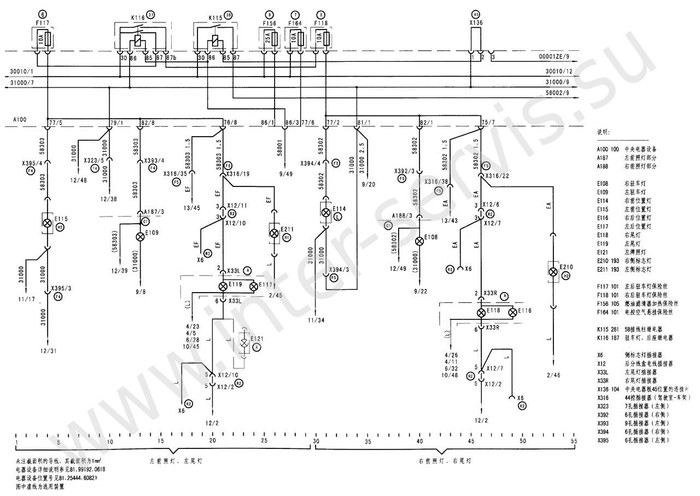

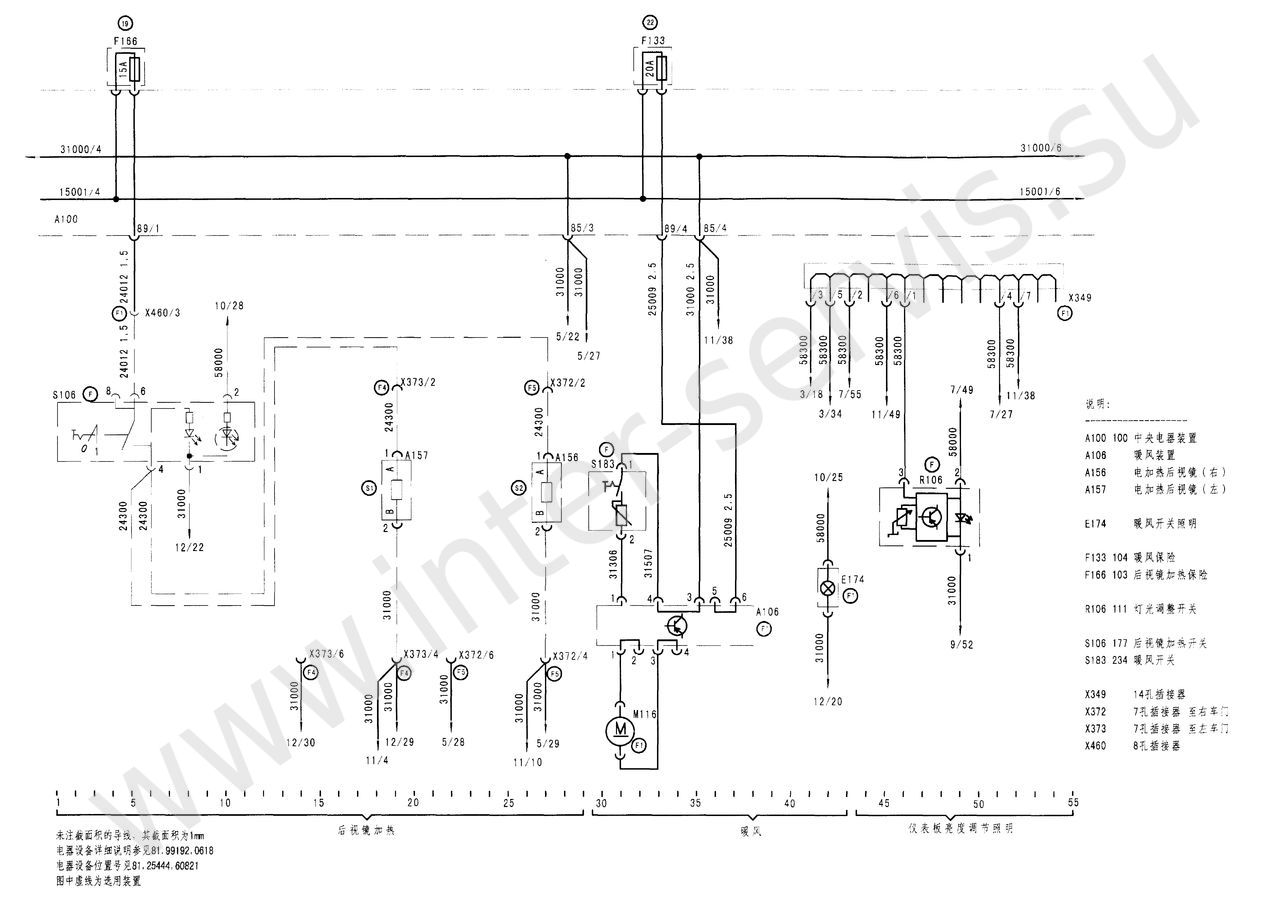

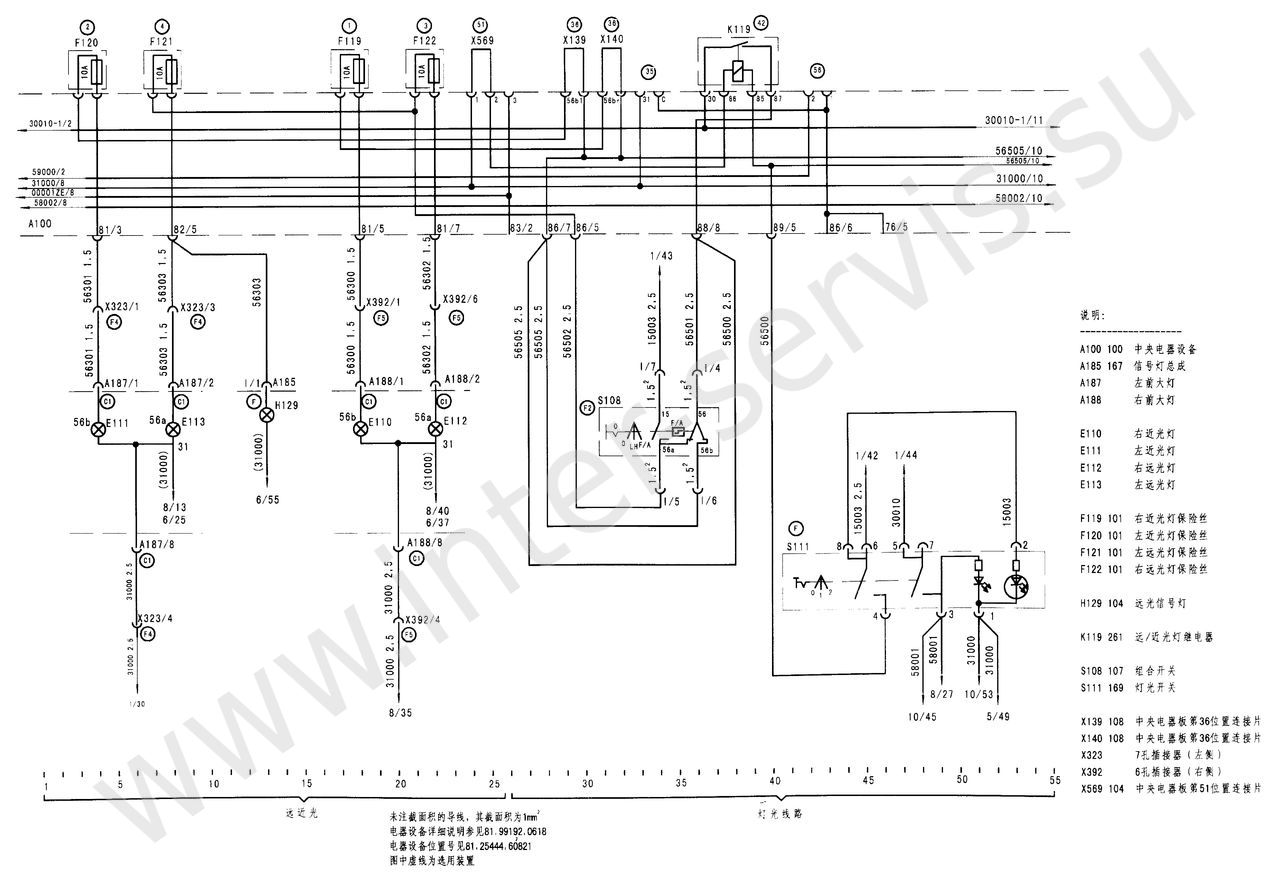

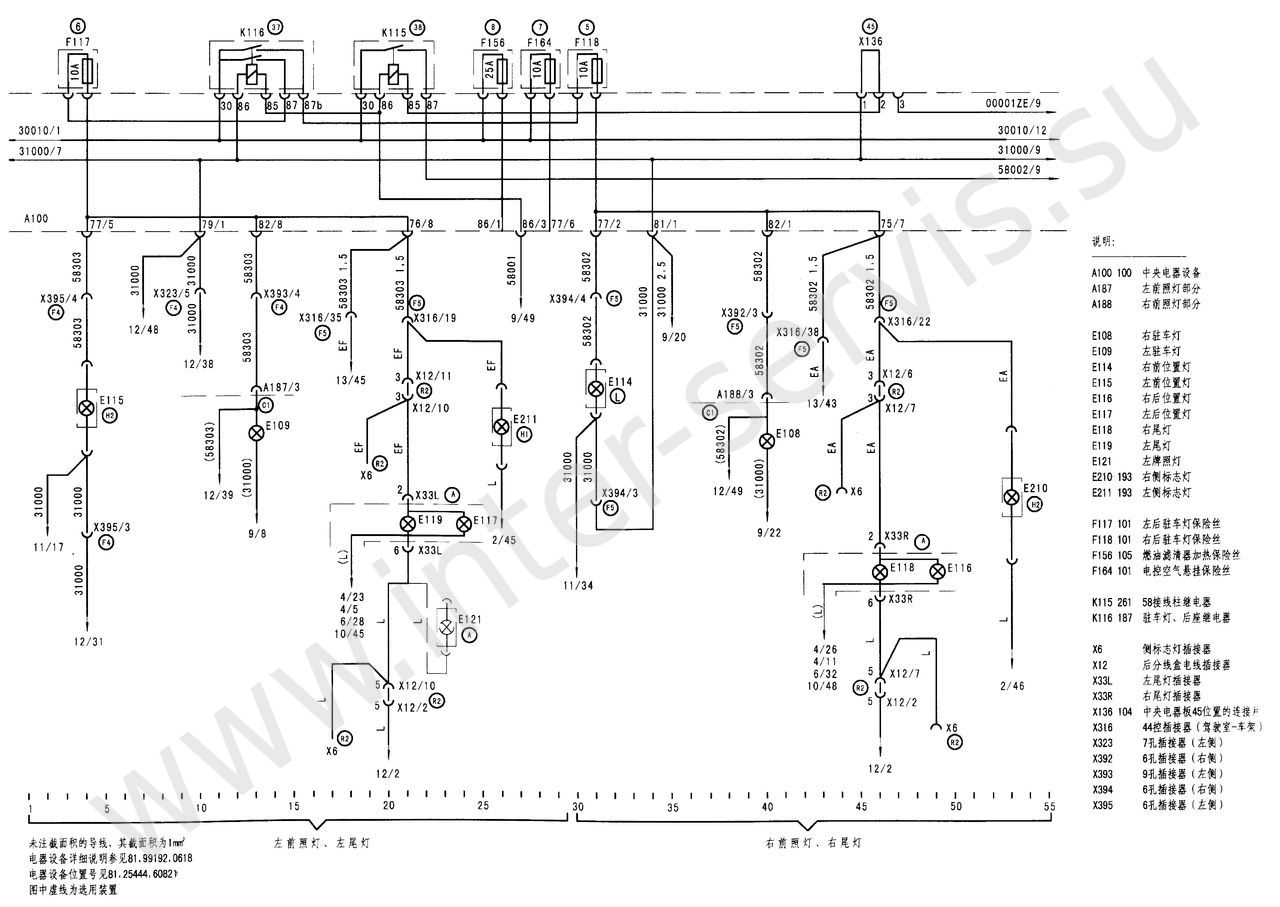

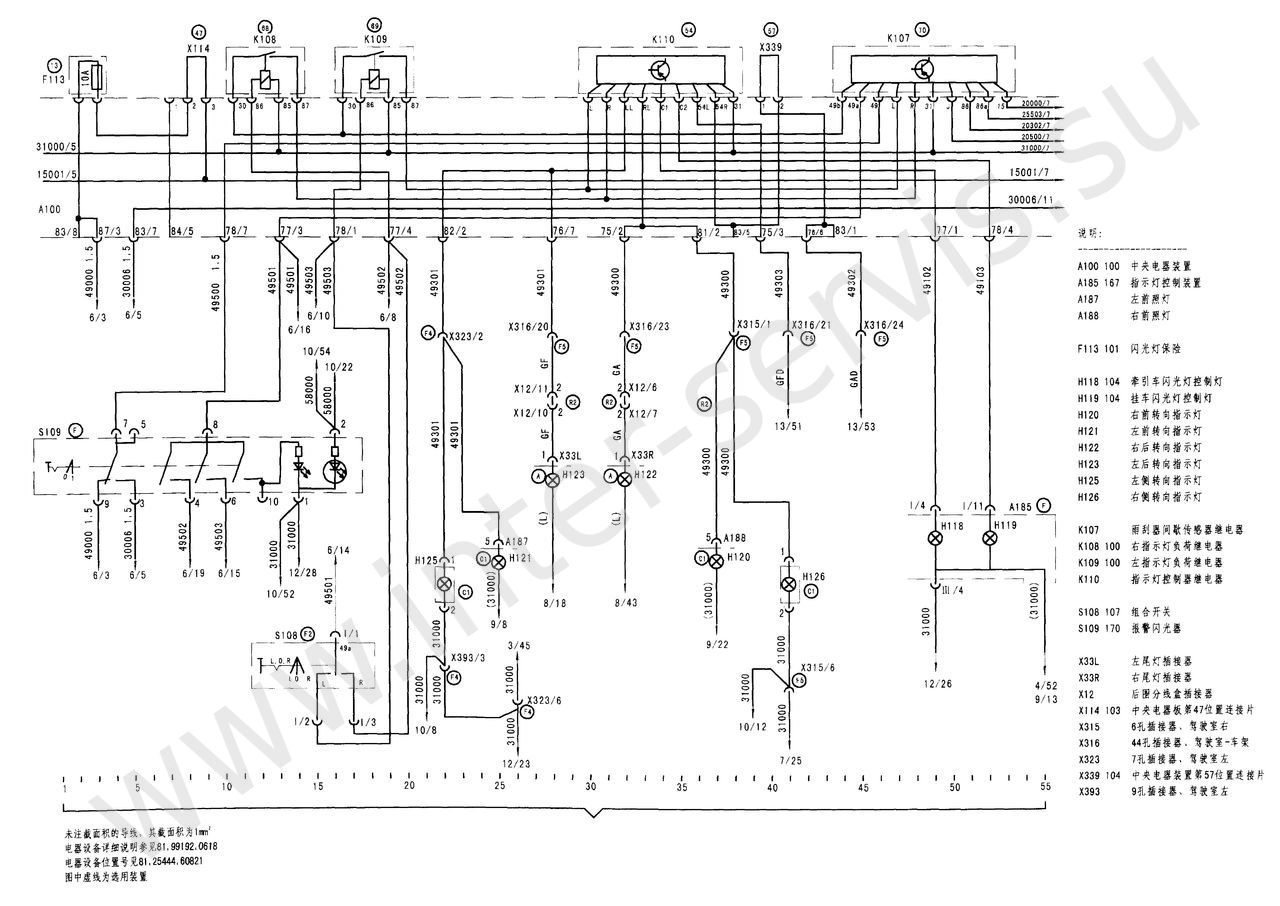

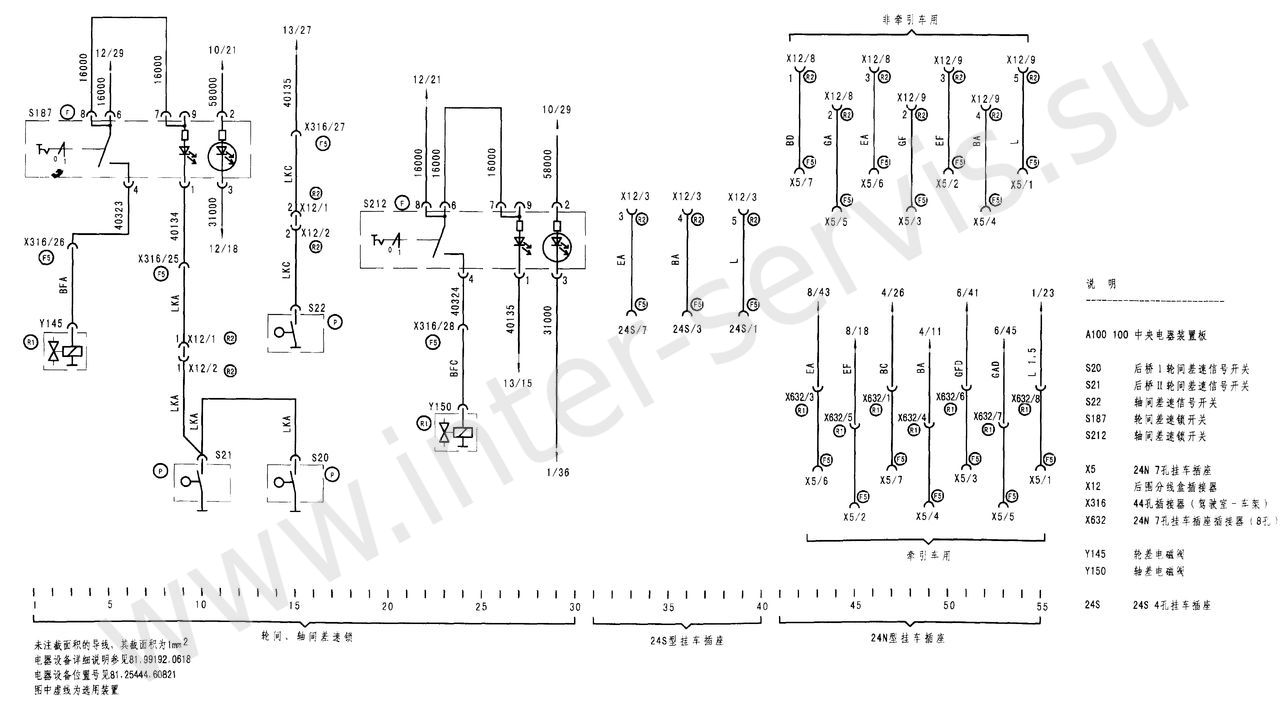

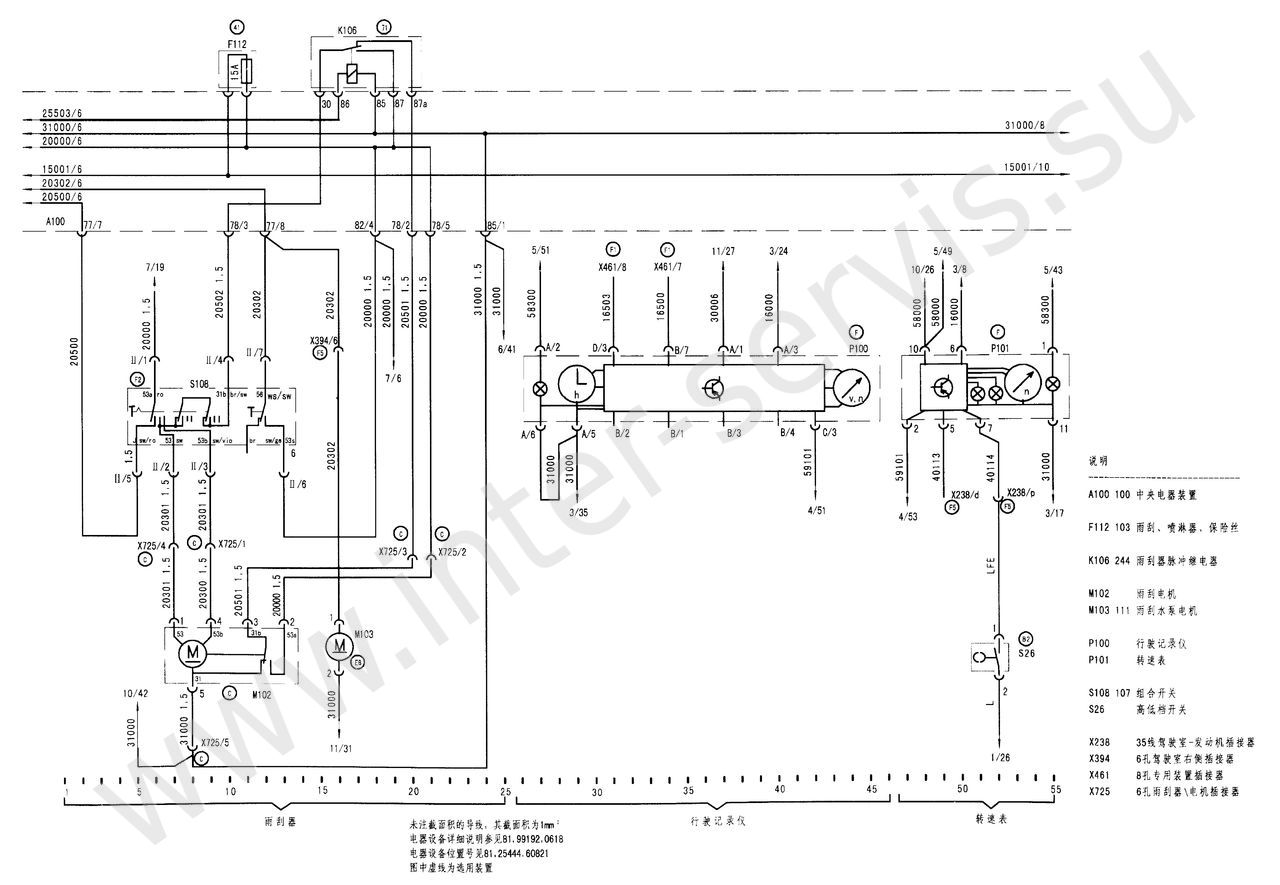

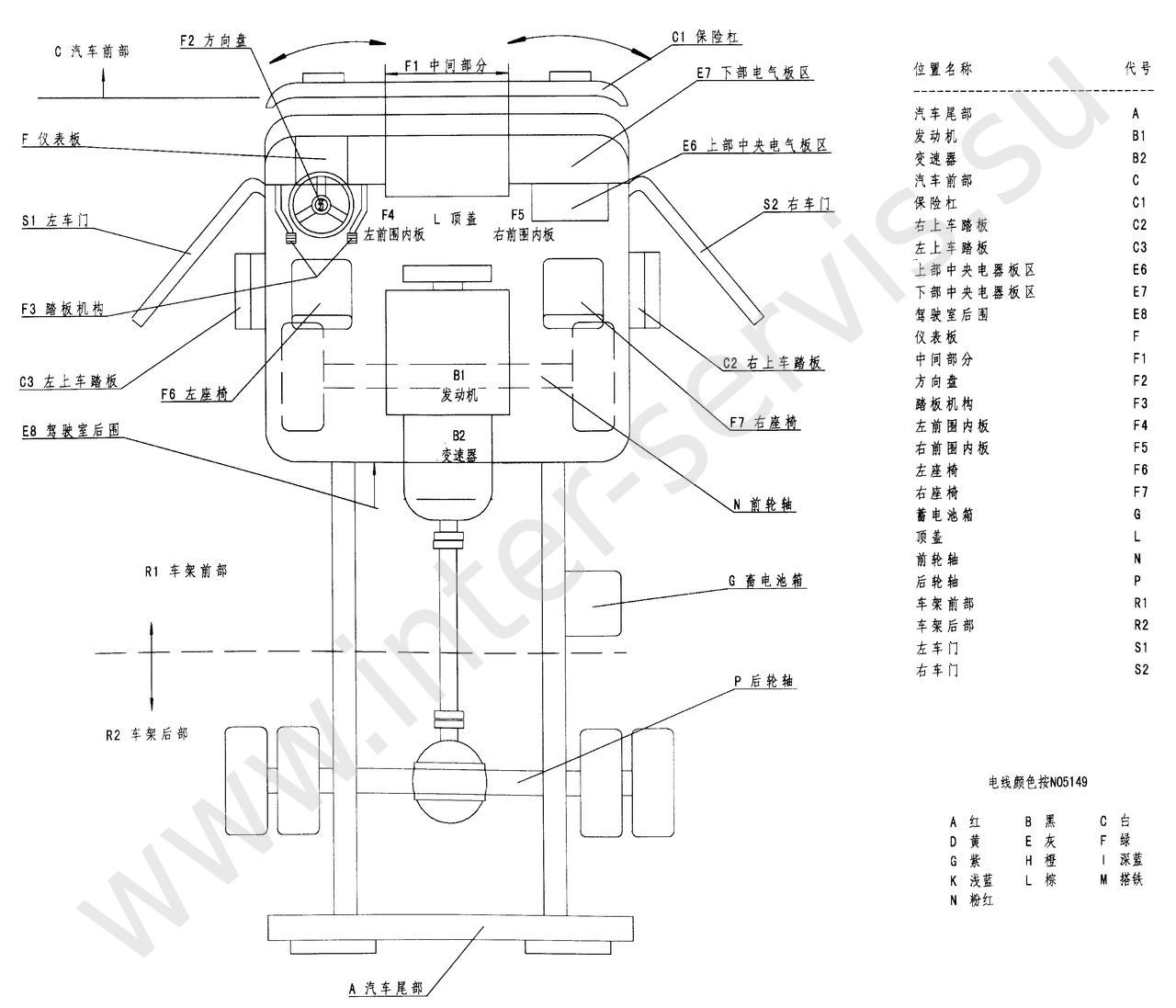

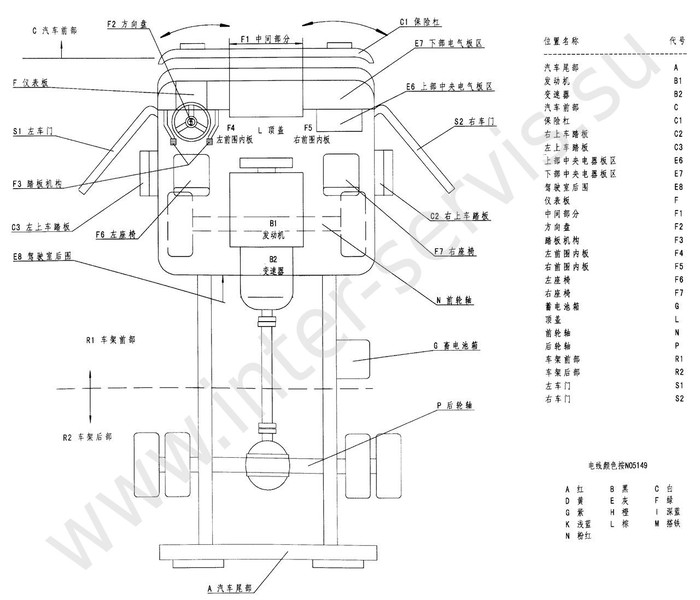

SHAANXI (SHACMAN) F2000 Евро-3 электрическая схема.
18 листов.
A101 Блок управления Система холодного пуска со свечей подогрева факельного типа, устройство уменьшения белого дыма A106 Регулятор воздуходувки Отопление и кондиционер A156 Основное зеркало правое A157 Основное зеркало левое A251 Широкоугольное зеркало левое A252. Широкоугольное зеркало правое B100. Датчик температуры/устройство уменьшения белого дыма системы холодного пуска со свечей подогрева факельного типа B101 Датчик давления в ресивере тормозного контура Ⅰ B102 Датчик давления в ресивере тормозного контура Ⅱ B103 Датчик уровня топлива B104 Датчик давления масла B105 Датчик температуры охлаждающей жидкости B109 Контрольная лампа переключателя стояночного тормоза B110 Датчик одометра E102 Фонарь заднего хода левый E103 Фонарь заднего хода правый E108 Стоп-сигнал правый E109 Стоп-сигнал левый E110 Передняя фара ближнего света правая E111 Передняя фара ближнего света левая E112 Передняя фара дальнего света правая E113 Передняя фара дальнего света левая E114 Фонарь указателя поворота передний правый E115 Фонарь указателя поворота передний левый E116 Фонарь указателя поворота задний правый E117. Фонарь указателя поворота задний левый E118 Задний фонарь левый E119 Задний фонарь правый E122 Противотуманная фара правая E123. Противотуманная фара левая E124. Противотуманная фара задняя правая E125. Противотуманная фара задняя левая E127 Внутреннее освещение левое E128. Внутреннее освещение правое E150. Дверной фонарь правый E162. Дверной фонарь левый E177. Освещение пепельницы левое E178. Освещение пепельницы правое E190. Освещение спального места E204. Освещение спального места F106. Предохранитель системы холодного пуска со свечей подогрева факельного типа F107. Предохранитель, пневматический гудок, осушитель воздуха F108. Предохранитель, система монитора (индикаторов, контрольных ламп комбинации приборов) F109. Предохранители, стоп-сигнал, фонарь заднего хода стояночный тормоз F110. Предохранитель остановки двигателя F112 Предохранитель системы омывателя и стеклоочистителей ветрового стекла F113. Предохранитель указателя поворота F117 Предохранитель стоп-сигнала с задним фонарем левого F118 Предохранитель стоп-сигнала с задним фонарем правого F119 Предохранитель передней фары ближнего света правой F120. Предохранитель передней фары ближнего света левой F121 Предохранитель передней фары дальнего света левой F122 Предохранитель передней фары дальнего света правой F124. Предохранитель противотуманной фары и задней противотуманной фары F125. Предохранитель подсветки щитка приборов и переключателей F128. Предохранитель внутреннего освещения, лампы для чтения и дверного фонаря, сигнального индикатор тревоги, одометра, радиоприемника F133 Предохранитель электродвигатели воздуходувки, отопления и вентиляции F153. Предохранители блока управления КПП (резервный) F156 Предохранитель подогревателя топливного фильтра (резервный) F157 Предохранители централизованной системы смазки (резервный) F158 Предохранитель прикуривателя F160. Предохранитель антиблокировочной тормозной системы прицепа (резервный) F161 Предохранитель управляющего клапана давления антиблокировочной тормозной системы прицепа (резервный) F162. Предохранитель блока управления антиблокировочной тормозной системой (резервный) F164. Предохранитель пневматической подвески с электронным управлением (резервный) F166 Предохранители зеркала заднего вида с подогревом F185 Предохранители вспомогательного подогревателя G100 Аккумулятор 1 G101 Аккумулятор 2 G102 Генератор переменного тока H100 Контрольная лампа генератора переменного тока (контрольная лампа зарядки) H101. Контрольная лампа системы холодного пуска со свечей подогрева факельного типа H102. Пневматический гудок H108. Контрольная лампа давлений в ресиверах тормозных контуров Ⅰ и Ⅱ H109. Контрольная лампа давления масла H110. Контрольная лампа температуры охлаждающей жидкости H111 CEntRAl wARninG liGHt STOP H111 Central warning light STOP H112 Тормозной огонь левый H113 Тормозной огонь правый H117. Контрольная лампа стояночного тормоза H118. Контрольная лампа указателя поворота тягача H119. Контрольная лампа указателя поворота прицепа H120. Указатель поворота передний правый H121. Указатель поворота передний левый H122. Указатель поворота задний правый H123. Указатель поворота задний левый H125 Указатель поворота боковой левый H126 Указатель поворота боковой левый H129 Контрольный индикатор дальнего света передней фары H149 Индикатор блокировки кабины H169. Пневматический гудок (двухтональный) K102. Реле отключения определенной цепи, свеча подогрева факельного типа K103. Допустимый предел датчика числа оборотов двигателя (1050 об/мин) K104. Хронореле остановки двигателя K105. Датчик ограничительного клапана системы ограничения скорости K106 . Импульсное реле стеклоочистителя K107. Датчик указателя поворота и режима прерывистой работы стеклоочистителя K108. Реле отключения источника питания определенной цепи указателя поворота правого K109 Реле отключения источника питания определенной цепи указателя поворота левого K110 Блок управления указателем поворота K115. Реле клеммы 58 K116. Реле стоп-сигнала и заднего фонаря K117 Реле противотуманной фары K118. Реле задней противотуманной фары K119 Реле дальнего света ближнего света передних фар K171 Реле электрооборудования, клеммы 15 M100 Электродвигатель стартера M102 Электродвигатель стеклоочистителя M103 Электродвигатель омывателя ветрового стекла M116 Электродвигатель воздуходувки Отопление и вентиляция M117. Сервомотор регулятор ближнего света передней фары левой M118. Сервомотор регулятор ближнего света передней фары правой P100 Одометр P101 Тахометр двигателя P102 Указатель давления в ресивере тормозного контура Ⅰ на щитке приборов P103. Указатель давления в ресивере тормозного контура Ⅱ на щитке приборов P104. Указатель уровня топлива P105. Указатель уровня топлива P106 Указатель температуры охлаждающей жидкости Q101. Блокировка рулевого механизма (замок выключателя зажигания) R100 Свеча подогрева факельного типа 1 R101 Свеча подогрева факельного типа 2 R106 Переключатель света, подсветка щитка приборов R107 Осушитель воздуха R108 Прикуриватель R109 Потенциометр, регулятор света передних фар S103 Кнопка пневматического гудка S104 Переключатель фонаря заднего хода S105 Переключатель педали тормоза двигателя S106 Переключатель подогрева зеркала заднего вида S108 Комбинация переключателей на рулевой колонке (переключатель указателей поворота, переключатель омывателя/стеклоочистителя ветрового стекла, переключатель передних фар, переключатель бленкера) S109. Переключатель сигнального индикатора опасности S111 Переключатель освещения S113 Переключатель противотуманных фар, задних противотуманных фар S149 Главный переключатель аккумулятора (механическое управление) S161 Преключатель датчика стоп-сигнала S174 Переключатель индикатора переключения передач S178 Переключатель блокировки кабины S180 Переключатель индикатора переключения полпередачи S181 Переключатель управления дверью левой S182. Переключатель управления дверью правой S183 Переключатель воздуходувки, отопления и вентиляции S185 Переключатель контрольной лампы блокировки межколесного дифференциала S187. Переключатель контрольной лампы блокировки межколесного дифференциала S198. Переключатель блокировки кабины правой S199 Переключатель блокировки кабины левой V100 Диод однонаправленного сцепления, клемма 115 X129. Присоединение к центральной электрической системе X148. Присоединение к центральной электрической системе Y100. Электромагнитный клапан системы холодного пуска со свечей подогрева факельного типа Y102. Электромагнитный клапан включения двигателя, моторного тормоза Y103. Электромагнитный клапан система ограничения скорости Y145 Электромагнитный клапан блокировки межколесного дифференциала |
