Scania (Скания) 4 серии основные и дополнительные реле Реле

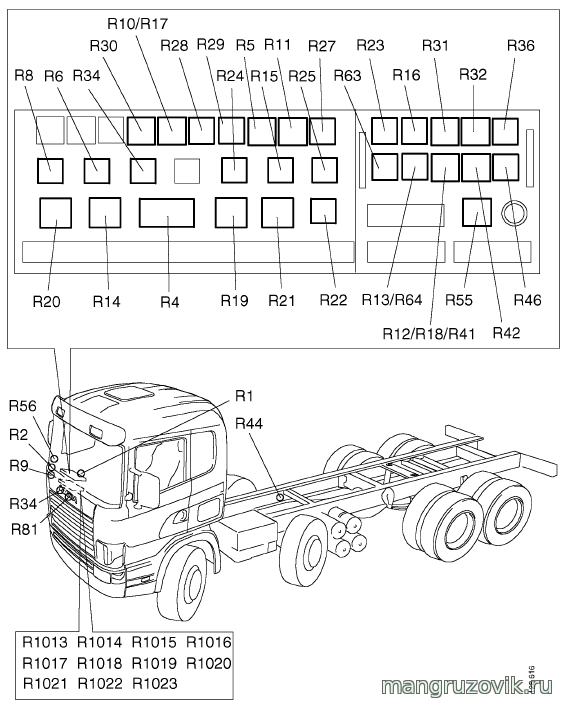

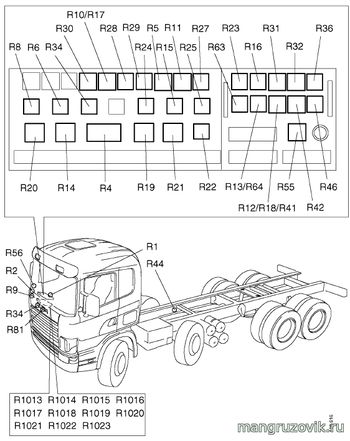

Нажмите на изображение для увеличения рис 1

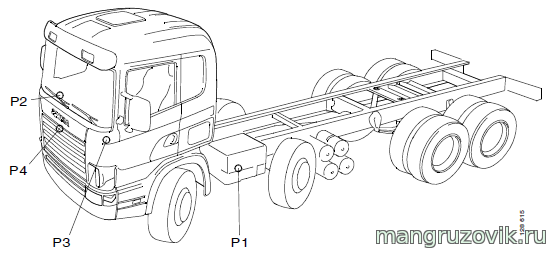

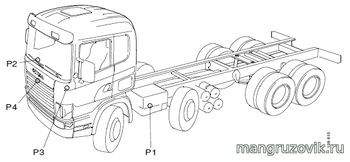

Нажмите на изображение для увеличения рис 2
R Описание и расположе реле
1 Реле указателей поворота 2 Реле стартера 3 Задние противотуманные фонари 4 Дальний и ближний свет 5 Фара-прожектор 6 Фара-прожектор 7 АБС, модулятор 8 Стоп-сигналы 9 Снижение давления торможения дополнительного моста 10 Проверка амп 11 Отключение АБС по команде моторного замедлителя 12 АБС, индикатор 13 Модулятор АБС 14 Провод 15х питания на предохранители 15 Передняя противотуманная фара 16 Кондиционер воздуха, рециркуляционная заслонка 17 Гидротрансформатор 18 Гидротрансформатор 19 Провод питания 20 Провод питания 21 Провод питания 22 Очиститель ветрового стекла, прерывистый режим работы 23 Кондиционер воздуха 24 Фонарь заднего хода 25 Задний противотуманный фонарь 26 Пневмоподвеска ELC, перераспределение осевой нагрузки 27 Ограничитель дымления 28 Вентилятор 29 Вентилятор 30 Радио, для будильника и функции отсрочки сигнала 31 Автономный отопитель 32 Автономный отопитель 33 Блокировка включения стартера при работающем двигателе 23 34 Питание электронной системы управления двигателем (EDC) 35 Стартер 36 Автономный отопитель 37 Вентиляционный люк с электроприводом 38 Вентиляционный люк с электроприводом 39 Фоновое освещение в кабине 40 Фоновое освещение в кабине 41 Выключение низшей ступени делителя в полноприводной трансмиссии 42 Коробка отбора мощности 43 Нагревательный элемент, топливный фильтр с влагоотделителем 44 Подъемник дополнительного моста, в блоке подъемника 45 Eberspдcher 46 Подогреватель топлива 47 Передний мост на пневмоподвеске 48 Передний мост на пневмоподвеске 49 Автоматическая коробка передач GA, отключение гидрозамедлителя при отказе АБС 50 Автоматическая коробка передач GA, торможение двигателем/моторный замедлитель 51 Автоматическая коробка передач GA, положение тормозной педали 52 Автоматическая коробка передач GA851R, управление гидрозамедлителем от тормозной педали 53 Гидротрансформатор 54 Автоматическая коробка передач GA851R, сигнализатор гидрозамедлителя 55 - 56 Электрический насос подъемника кабины 57 Коробка отбора мощности, зависимая от включения стояночного тормоза 58 Коробка отбора мощности 2, зависимая от включения стояночного тормоза 61 Автоматическая коробка передач GA851R, включение стоп-сигнала от гидрозамедлителя 62 Иммобилайзер 23 63 Полноприводная трансмиссия, отключение блокировки дифференциала 64 Полноприводная трансмиссия, отключение блокировки дифференциала 65 Автономный отопитель, Webasto, ADR 66 Автономный отопитель, Webasto, ADR 67 Автономный отопитель Eberspдcher, ADR, около блока отопителя 68 Автономный отопитель Eberspдcher, ADR, около блока отопителя 69 Автономный отопитель Webasto, ADR 70 Реле питания, выключатель "массы" 71 Автоматическая коробка передач GA, блокировка включения стартера 72 Автоматическая коробка передач GA, коробка отбора мощности, зависимая от включения нейтрали 74 Увеличенный ходовой уровень, 8x4 75 Блок обнаружения прицепа, плата за автомобиль 76 Реле таймера, только для SLA 77 Реле, выключатель "массы" 78 Реле таймера, HINO
1000 Коробка отбора мощности, зависимая от включения нейтрали 1001 Отключение круиз-контроля при использовании гидрозамедлителя 1002 Защита от превышения допустимой частоты вращения 1003 Подача газового топлива, газовый двигатель 1004 Вентилятор конденсатора, двойная кабина 1005 Коробка отбора мощности, зависимая от включения нейтрали,раздаточная коробка 1006 Коробка отбора мощности, зависимая от включения нейтрали,раздаточная коробка 1007 Коробка отбора мощности, зависимая от включения нейтрали,раздаточная коробка 1008 Коробка отбора мощности, зависимая от включения нейтрали,раздаточная коробка 1009 Коробка отбора мощности типа EG, зависимая от включения стояночного тормоза 38 1010 Коробка отбора мощности типа GА, зависимая от включения стояночного тормоза 39 1011 Насос конденсатора кондиционера воздуха, задняя верхняя полка,двойная кабина 1012 Вентилятор охладителя масла лебедки 1013 Выключатель стоп-сигналов, заданные обороты двигателя EDC пожарная машина 1014 Тормозная педаль, заданные обороты двигателя EDC, пожарная машина 1015 Педаль сцепления, заданные обороты двигателя EDC, пожарная машина 1016 Круиз-контроль ВЫКЛ, заданные обороты двигателя EDC,пожарная машина 1017 Круиз-контроль ВКЛ, заданные обороты двигателя EDC, пожарная машина 1018 Сдвоенные топливные баки, Голландия, 8x8 1019 Отключение гидрозамедлителя при нажатой педали сцепления 1020 Отключение гидрозамедлителя при нажатой педали акселератора 1021 Имитация сцепления, заданные обороты двигателя EDC, пожарная машина 1022 Коробка отбора мощности/стояночный тормоз, заданные обороты двигателя EDC, пожарная машина 1023 Сдвоенные топливные баки, Голландия, 8x8 1024 Проверка нагрева 1028 Блокировка 1029 Гидрозамедлитель, стоп-сигнал 1030 Сцепление с ограничением момента 1031 Блокировка 1032 Блокировка 1033 Автоматический моторный замедлитель 1034 Автоматический моторный замедлитель
|
