Scania (Скания) 4 серии электрические схемы
Вот с таким блоком предохранителей
 SCANIA (СКАНИЯ) 4 СЕРИИ ПЕРЕЧЕНЬ,НАЗНАЧЕНИЕ
И РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ&
SCANIA (СКАНИЯ) 4 СЕРИИ ПЕРЕЧЕНЬ,НАЗНАЧЕНИЕ
И РАСПОЛОЖЕНИЕ РЕЛЕ
Данная электрическая схема состоит из семи фрагментов
Легенда к электросхеме находится ниже
Техническая терминология на схемах Скании - перевод с английского на русский язык

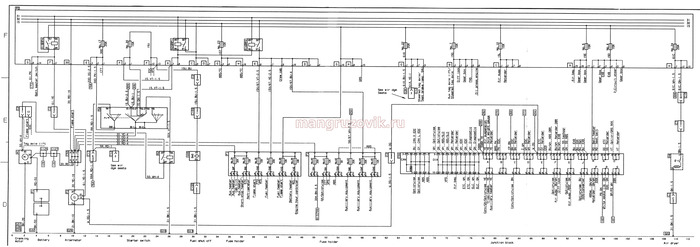

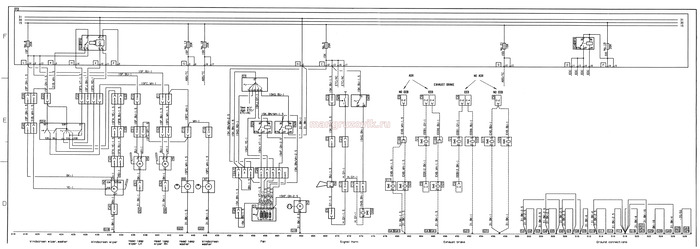

Scania (Скания) 4 серии электрическая схема -Радиоаппаратура, сидения,
Электрообогрев сидений и зеркал заднего вида, Блок управления EDC,
прерывание подачи топлива, Блок управления ABS, прицеп, Подъем
подвесной оси, блокировка дифференциала, отбор мощности, датчик
давления,Механическая воздушная подвеска /ELC, 2-управляемых оси,
ретардер, Моторный тормоз, ограничитель белого дыма, индикаторная лампа
дополнительного оборудования, Коробка передач,Автоматическая
регулировка фар, воздухоосушитель.
схема 1

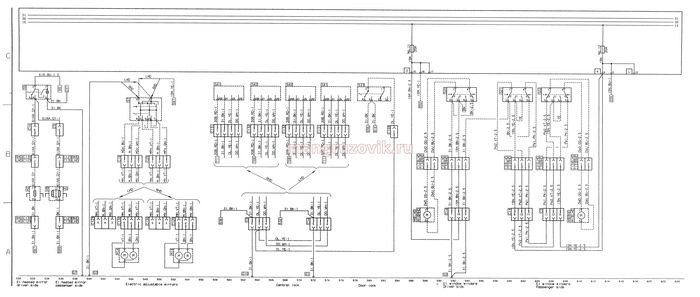

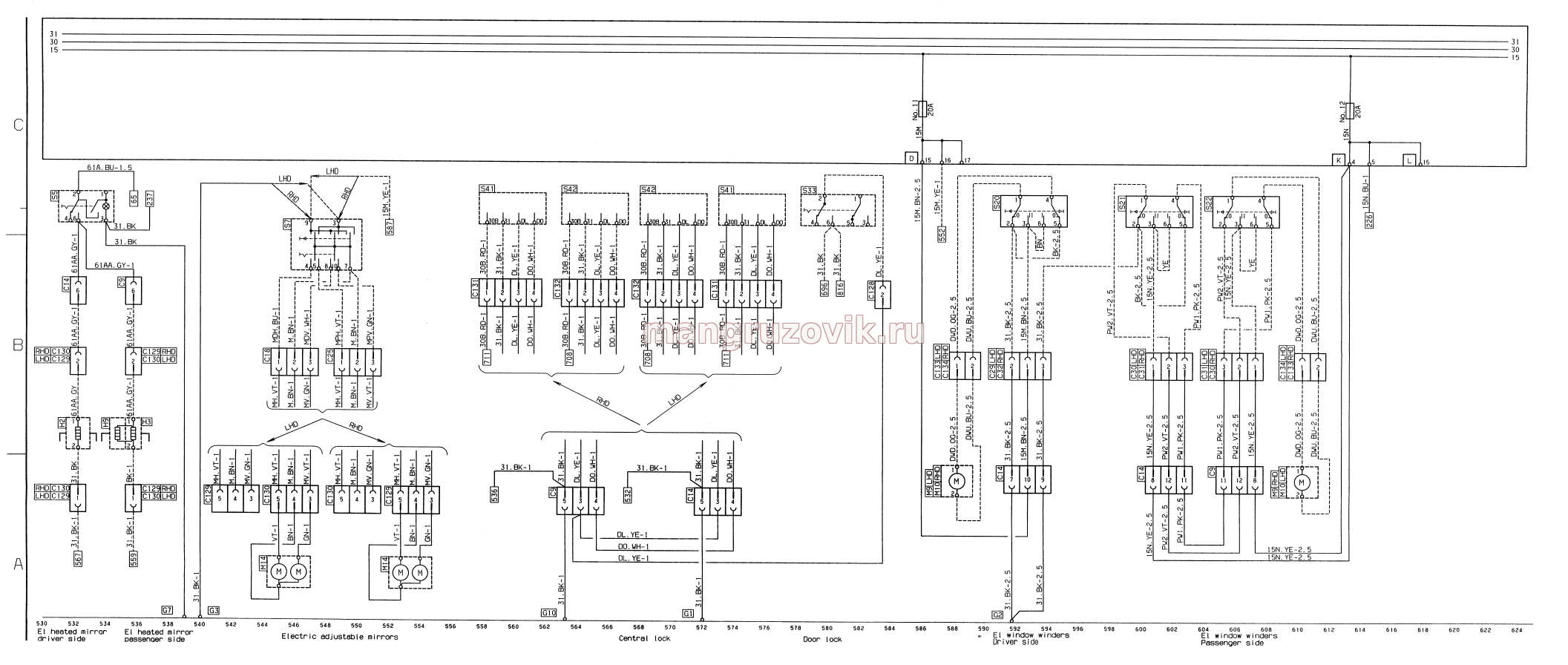

схема 2  Scania (Скания) 4 серии электрическая схема - стеклоподъёмник левая
сторона и правая сторона. Передние противотуманные фары схема 3

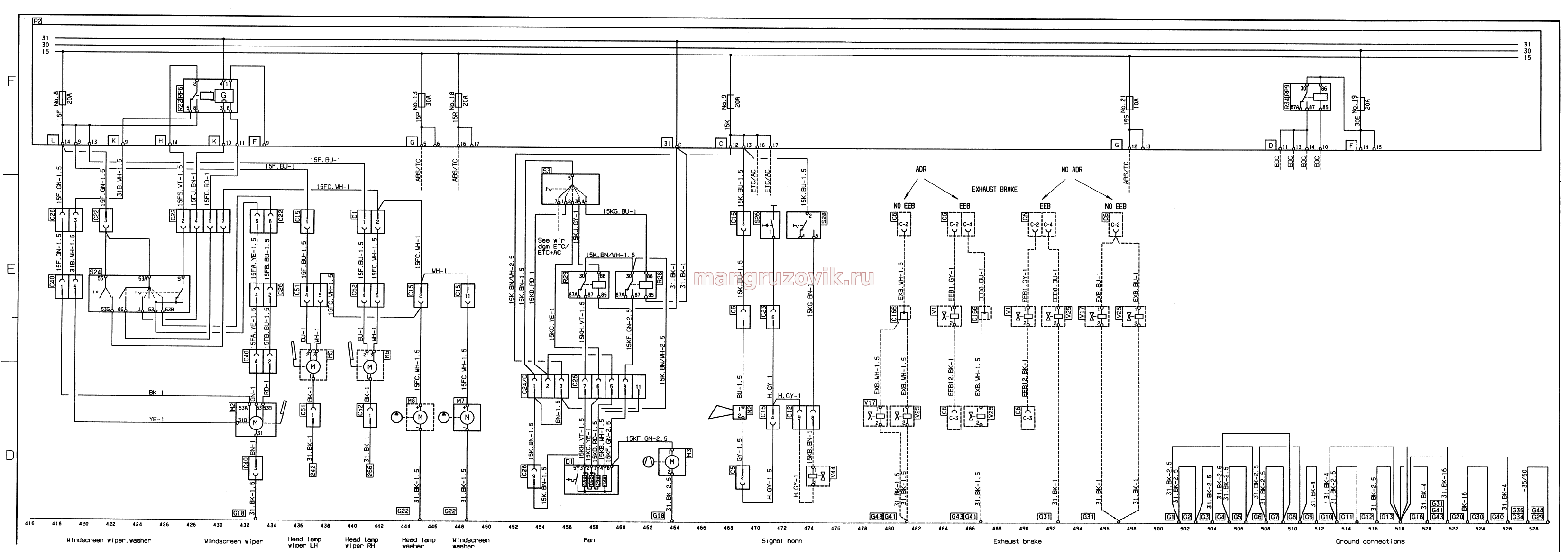

Scania (Скания) 4 серии электрическая схема -Стеклоочистители и
стеклоомыватели лобового стекла и фар, интервальная работа
стеклоочистителей,ABS прицепа,Реле клапана ABS,EBS, Звуковой сигнал,
вентилятор, кондиционер, А/С (Air Condition), электронный контроль

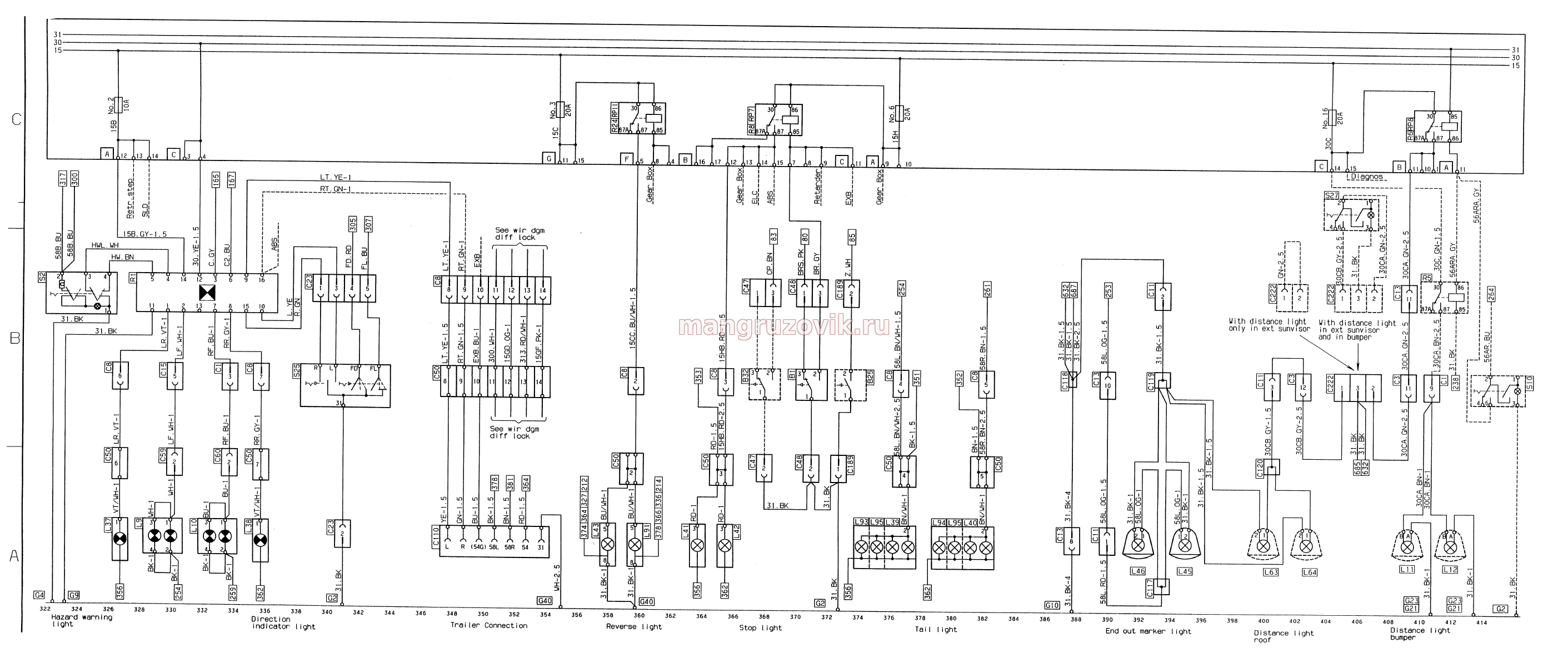

температуры (ЕТС),Питание EDC. схема 4  Scania (Скания) 4 серии электрическая схема -Мигающие сигналы,
ограничитель нагрузки на ось, ограничитель скорости, индикатор
складывания подножки,Сигналы заднего хода,ABS, тормозные
сигналы,Диагностика, местное освещение схема 5

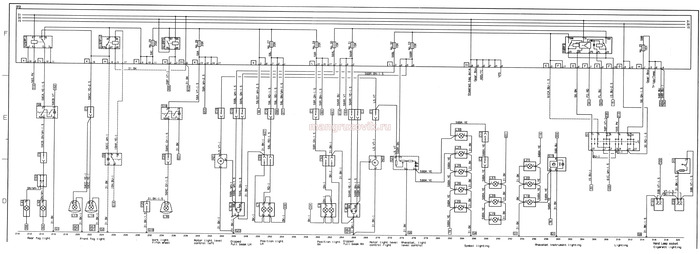

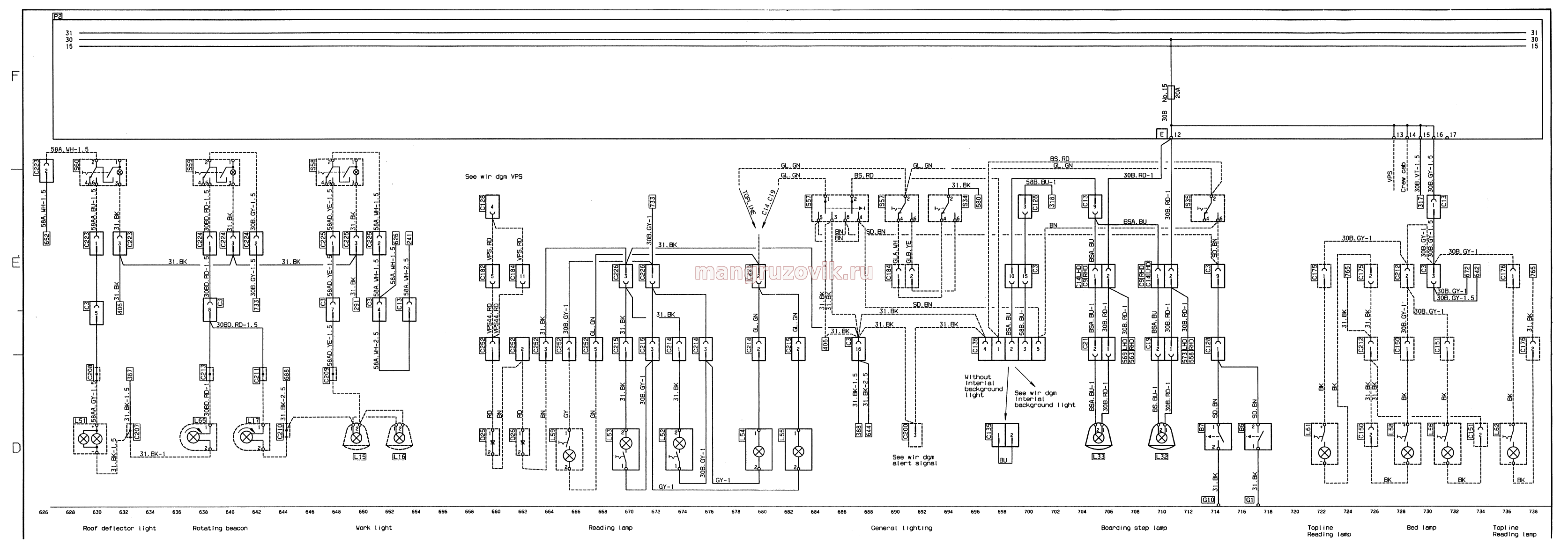

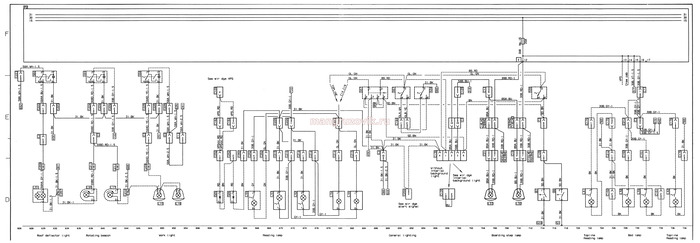

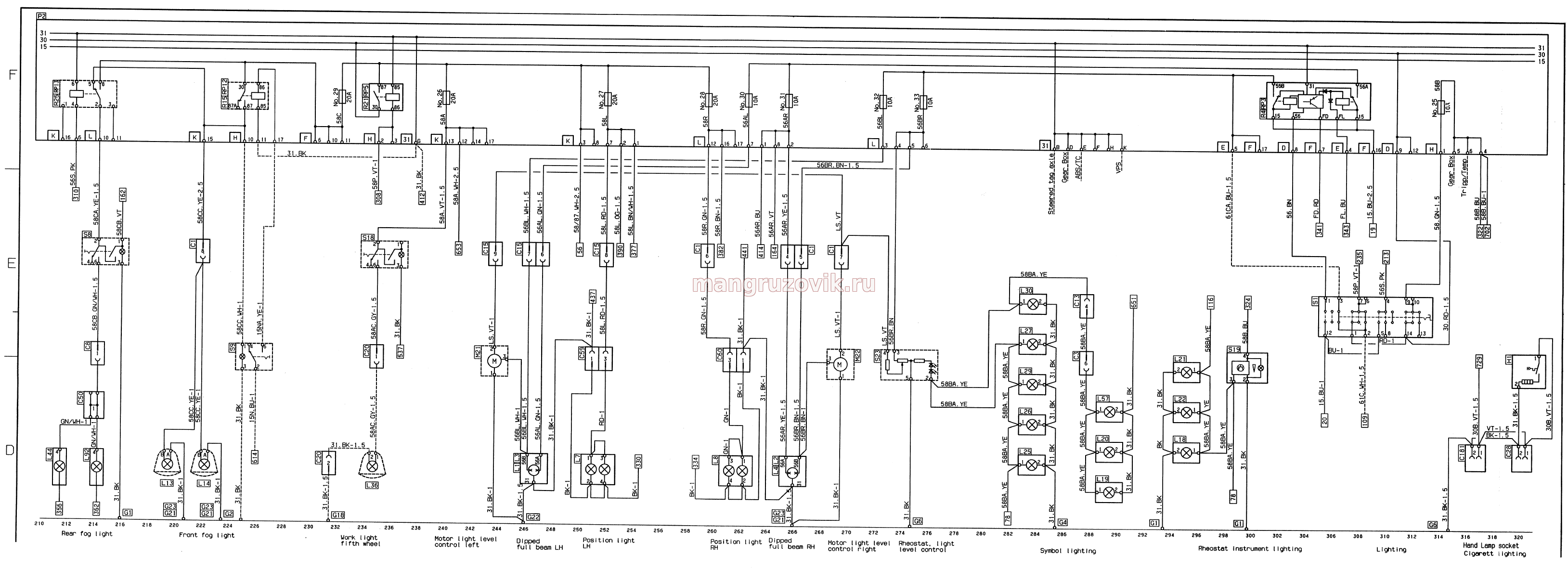

Scania (Скания) 4 серии электрическая схема -Передние и задние
противотуманные фары, Рабочее освещение, освещение на крыше,Левый
стояночный сигнал, верхние габаритные огни,Правый стояночный

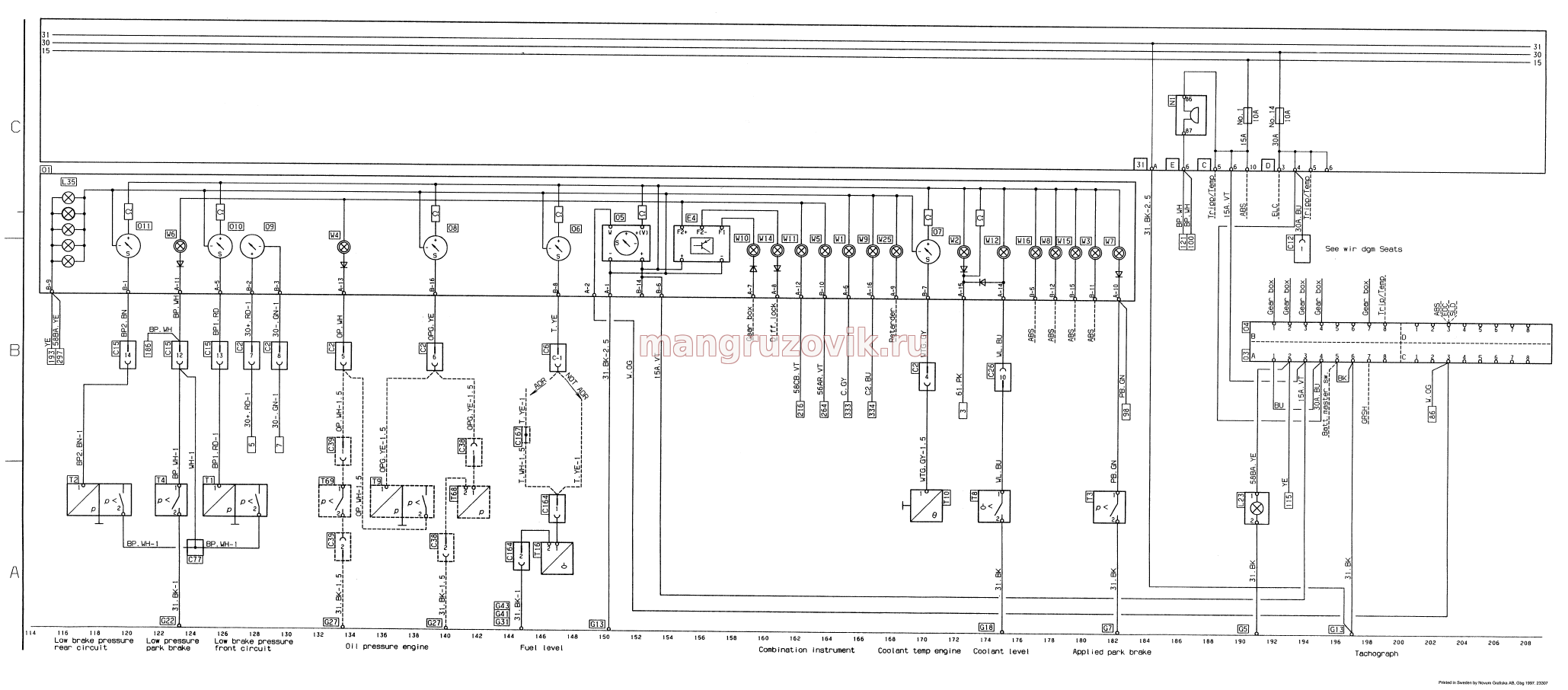

сигнал,дальний свет,ближний свет,Освещение панели приборов. схема 6  Scania 4 серии электрическая схема -Счетчик пробега/термометр,
тахограф, зуммер, диагностика ABS, ELC, ACL (автоматическая центральная
смазка), сидения схема 7  Scania (Скания) 4 серии
легенда к схемам электрооборудования с перечнем изделий
электрооборудования
Для автомобилей с левым и правым расположением рулевого колеса,
Легенда к электросхеме на русском языке
Маркировка - Функция 15 Втягивающий магнит реле, выключатель освещения 15/1 Замок стартера, выключатель освещения 15A Комбинация приборов, тахограф, одометр и указатель температуры, диагностика АБС 15B Аварийная световая сигнализация, ограничитель скорости 15C Воздушный охладитель масла 15CB Стоп-сигнал, пневматическая подвеска ELC 15CC Фонарь заднего хода 15D Моторный замедлитель, ограничитель дымления двигателя, аварийный контур рулевого привода 8x2, 8x4, перепускной клапан 15DA Моторный замедлитель, ограничитель дымления двигателя 15E Защита коробки передач от превышения оборотов, система Opticruise 15EL Блокировка делителя 15ER Высший/низший диапазон 15ES Высшая/низшая ступень делителя 15EV Высший/низший диапазон 15F Очиститель и омыватель ветрового стекла, омыватель фар 15FA Электродвигатель очистителя ветрового стекла 15FB Электродвигатель очистителя ветрового стекла 15FC Омыватель фар 15FCX Фара, установленная на отвале 15FD Омыватель фар 15FJ Выключатель очистителя ветрового стекла 15FS Выключатель очистителя ветрового стекла 15G Коробка отбора мощности, подъемник дополнительного моста, полный привод, блокировка дифференциала, перераспределение нагрузки по мостам 6x2/4 15GA Электромагнитный клапан коробки отбора мощности 1 15GAX Электромагнитный клапан коробки отбора мощности 1, GA 15GB Сигнализатор коробки отбора мощности 1 15GC Передний дополнительный мост 8x2/4 15GD. Блокировка дифференциала 15GF Блокировка дифференциала, независимое функционирование 15GL Дифференциал, блокировка, низшая передача 4x4, 6x6 15GX Дополнительная коробка отбора мощности 1, электромагнитный клапан GA 15GXA Дополнительная коробка отбора мощности 1, электромагнитный клапан GA 15H Включение стоп-сигнала от гидрозамедлителя 15HA Моторный замедлитель 15HB. Стоп-сигнал АБС 15HB12 Стоп-сигнал АБС 12В 15HC Фонарь заднего хода 15K Звуковой сигнал, вентилятор, электронная система поддержания температуры ETC 15KA Кондиционер воздуха 15KB Резистор вентилятора ETC, Eberspдcher 15KC Резистор выключателя вентилятора 15KD Резистор выключателя вентилятора 15KE Выключатель вентилятора, положение 0 15KF Выключатель вентилятора, вентилятор 15KG Выключатель вентилятора, положение 4 15KH Резистор выключателя вентилятора 15KJ Резистор выключателя вентилятора 15L Пневмоподвеска, подвеска кабины, гидрозамедлитель, снижение давления торможения при работе АБС 15LA Гидрозамедлитель, АБС 15LD Снижение давления торможения при работе АБС 15LE Пневмоподвеска, верхний уровень рамы 15LF Пневмоподвеска, ручное регулирование задней подвески 15LG Пневмоподвеска, выпуск воздуха из пневмоэлементов дополнительного моста 15LH Пневмоподвеска, опускание задних пневмоэлементов 15LK Пневмоподвеска, отключение стояночного тормоза 15LL Пневмоподвеска, ручное регулирование, электромагнитный клапан 15LM Пневмоподвеска, отключение пневмоэлементов дополнительного моста 15LN Пневмоподвеска, выпуск воздуха из пневмоэлементов дополнительного моста 15LP Пневмоподвеска, давление воздуха в пневмоэлементах дополнительного моста 15LR Пневмоподвеска, подъем задних пневмоэлементов 15LS Пневмоподвеска, давление воздуха в пневмоэлементах ведущего моста 15LX Пневматическая подвеска 15M Левый стеклоподъемник 15N Правый стеклоподъемник, электрический вентиляционный люк 15NA Передняя противотуманная фара 15P АБС прицепа 15R Высший/низший диапазон 15S Блок управления АБС 15T АБС, блок обнаружения прицепа 15U EDC, блок управления, противоугонная система 15X/87 Коробка передач, питание на панель предохранителей F1, F2 15XA Электронная система управления топливоподачей EDC 15XAB Электронная система управления топливоподачей EDC 15XC Автоматическая коробка передач 15XD Электрофакельный предпусковой подогреватель воздуха, коробка отбора мощности EK, сигнализация и противоугонная система VPS 15XDA Коробка отбора мощности 15XE Подогреватель топлива 15XF Дополнительное оборудование 15XG Дополнительное оборудование 15XH АБС 30 Аккумуляторная батарея +, стартер, генератор, центральный электрический блок, замок стартера, выключатель освещения, аварийная световая сигнализация, дополнительные панели предохранителей F1, F2, электрофакельный предпусковой подогреватель воздуха 30+, 30- Перемычка обмотки амперметра 30A Одометр/указатель температуры, тахограф, централизованная смазка 30B Освещение подножки, центральная блокировка (левая и правая сторона), розетка лампы-переноски, прикуриватель, питание для оборудования на крыше 30BA Освещение кабины 30BD Проблесковый маяк 30BX1 Проблесковый маяк и сирена 30CA Фары-прожекторы, передние и на крыше 30CB Фары-прожекторы на крыше 30D Радио, замок стартера, делитель напряжения 30DA Радио 30DM Делитель напряжения, радио 30E Панель предохранителей 30EA Система управления двигателем 30F Стояночный отопитель, отопитель кабины, электрический насос подъемника кабины 30FA Автономный отопитель 30G Автономный отопитель кабины 30GF Автономный отопитель 30GV Отопитель UWE 30H Электрофакельный предпусковой подогреватель воздуха 30K Подогреватель топлива, система Opticruise 30X1 Освещение кабины и задний вентилятор, двойная кабина 30X2-4 Задний вентилятор, двойная кабина 30X5-7 Убираемые подножки, двойная кабина 30X8 Задняя флюоресцентная трубка, двойная кабина 31 "Масса" (соединение с "массой") 31A Тахограф, "масса" 31B Электродвигатель очистителя ветрового стекла, соединение с "массой" через выключатель 49 Аварийная световая сигнализация 49A Аварийная световая сигнализация, блок мигания 50 Электромагнит запуска 50A Электромагнит запуска 53 Очиститель ветрового стекла 53A Очистители ветрового стекла и фар 53B Очиститель ветрового стекла 54L Левый указатель поворота 54R Правый указатель поворота 56 Переключатель дальнего и ближнего света 56A Дальний свет 56AL Дальний свет, левая фара 56ALA Фара-прожектор 56ALP Фара, установленная на отвале 56ALX Фара, установленная на отвале 56AR Дальний свет, правая фара. Индикатор включения дальнего света фар 56ARP Фара, установленная на отвале 56ARX Фара, установленная на отвале 56B Ближний свет 56BL Ближний свет, левая фара 56BLP Фара, установленная на отвале 56BLX Фара, установленная на отвале 56BR Ближний свет, правая фара. Передние противотуманные фары 56BRP Фара, установленная на отвале 56BRX Фара, установленная на отвале 56S Выключатель освещения 58 Стояночные фонари 58/87 Питание панели предохранителей 58A Рабочие фонари, освещение знака на крыше, освещение опорно-сцепного устройства 58AA Освещение знака на крыше 58AC Освещение опорно-сцепного устройства 58AD Рабочие фонари 58B Аварийная световая сигнализация, реостат, одометр и указатель температуры 58BA Реостат, подсветка символов 58BB Фоновое освещение 58BBR Приглушенное фоновое освещение 58C Передние противотуманные фары 58CA Задние противотуманные фонари 58CB Задние противотуманные фонари 58CC Передние противотуманные фары 58D Дополнительное оборудование 58L Левый стояночный фонарь, левые и правые габаритные фонари 58LID Включаемый вручную фонарь освещения знака на крыше 58L12 Стояночные фонари 12В, левая сторона 58P Стояночные фонари 58R Стояночные фонари, правая сторона 58R12 Стояночные фонари 12В, правая сторона 61 Генератор, сигнализатор разряда батареи, реле электромагнита запуска, коробка отбора мощности EK 61/87 Питание панели предохранителей F1 61A Наружные зеркала заднего вида с электроподогревом, электроподогреватели сидений 61AA Наружные зеркала заднего вида с электроподогревом 61B Подогреватель аккумуляторной батареи, система Opticruise, централизованная система смазки AСL 61C Автоматический корректор фар, осушитель воздуха 61CA Резистор автоматического ближнего света 61CB Резистор автоматического ближнего света 61D Подогреватель топлива, электрофакельный предпусковой подогреватель воздуха 61E Централизованная система смазки AСL, подогреватель батареи 300 Блокировка дифференциалов 301 Сигнал подтверждения блокировки дифференциала для автомобилей с пневмоподвеской ELC и функцией перераспределения нагрузки 313 Блокировка дифференциала 506 Коробка отбора мощности EK ABSWL Сигнализатор АБС AC1-6 Кондиционер воздуха AF Воздушный фильтр AL Подъемник дополнительного моста AOC Воздушный охладитель масла AS Пневматическая подвеска ATC4 Датчик температуры ATC5 Датчик положения клапана ATC9 Датчик ATC11 Датчик температуры отработавших газов ATC12 Водяной клапан 1 ATC13 Водяной клапан 2 ATC14 Автономный отопитель ATC16 Диагностика ATC по кодам лампы B Замок стартера – панель предохранителей BA Панель предохранителей – ремень безопасности BO1-3 Затемнение, заднее освещение интерьера, двойная кабина BP Давление торможения BP1 Давление торможения, тормозной контур 1 BP2 Давление торможения, тормозной контур 2 BR Моторный замедлитель BRS Давление торможения, инвертированный сигнал BS Фонарь освещения подножки BSA Фоновое освещение BSX Освещение заднего входа и двери, удлиненная кабина C Аварийная сигнализация, указатели поворота на автомобиле C2 Аварийная сигнализация, указатели поворота на прицепе CAN Шина передачи сигналов управления CANH Шина передачи сигналов управления, сигнал высокого напряжения CANL Шина передачи сигналов управления, сигнал низкого напряжения CL Замок кабины, указатель CP Педаль сцепления, верхнее положение DBR Сигнал от гидрозамедлителя блоку управления АБС DIAK Диагностика DIAL Диагностика DIALE LC Диагностика пневмоподвески ELC DL Запирание центрального замка DO Отпирание центрального замка DM Электромагнит запуска DS/DSB Блокировка дифференциала/блокировка межосевого дифференциала тележки EAA Коробка отбора мощности EK EB1-4 Eberspдcher Wla EB5-8 Eberspдcher EB9-14 Eberspдcher + ADR EBP Программа торможения двигателем EBS Моторный замедлитель EDC 1-55 Блок управления EDC EEB1 Пропорциональный клапан EEB7 Выключатель питания EEB8 Глушитель шума EEB12 Пропорциональный клапан EEB16 Автоматический выключатель ВКЛ/ВЫКЛ ELC1-34 Блок управления пневмоподвеской ELC EK Коробка отбора мощности EK ES1 Двухконтурное рулевое управление ES2 Двухконтурное рулевое управление ET Температура окружающего воздуха EXB Моторный замедлитель EXB1 Моторный замедлитель EXB2 Моторный замедлитель FACTO Количество топлива, EDC F Вентилятор FD Переключение дальнего и ближнего света фар FH Подогреватель топлива FHS Подогреватель топлива FL Выключатель сигнализации дальним светом фар FMS Сигнализатор системы FMS FS Электрофакельный предпусковой подогреватель воздуха FSH Электрофакельный предпусковой подогреватель воздуха, сигнализатор FSJ Электрофакельный предпусковой подогреватель воздуха, электромагнитный клапан FSL Электрофакельный предпусковой подогреватель воздуха, проверка системы FSN Электрофакельный предпусковой подогреватель воздуха, свеча накаливания 1 FSP Электрофакельный предпусковой подогреватель воздуха, свеча накаливания 2 GA Автоматическая коробка передач GA1 Температура охлаждающей жидкости 1, GA GA2 Температура охлаждающей жидкости 2, GA GA3 Гидрозамедлитель включен, GA GA4 Выключение гидрозамедлителя, GA GA5 Выходной сигнал выключения гидрозамедлителя, GA GL Плафон освещения в крыше кабины GLX Задний плафон освещения в крыше, двойная кабина GS Датчик скорости, выходной сигнал GS1-2 Датчик скорости автомобиля H Звуковой сигнал HB17 Тахограф HE1-5 Автономный отопитель HW Аварийная световая сигнализация HWL Сигнализатор аварийной световой сигнализации ID1 Левый фонарь освещения указателя ID2 Центральный фонарь освещения указателя ID3 Правый фонарь освещения указателя K-DIA Диагностика L-DIA Диагностика L Указатель поворота, левая сторона LB АБС LF Указатель поворота, передний левый LOL+ Сигнал низкого уровня, левый плюс LOR+ Сигнал низкого уровня, правый плюс LO- Сигнал низкого уровня, минус LR Указатель поворота, задний левый LS Индикатор низшей ступени делителя LT Указатель поворота на прицепе, левый M Наружные зеркала заднего вида с электрической регулировкой M1LI Модулятор АБС, 1-й мост, левая сторона, вход M1LO Модулятор АБС, 1-й мост, левая сторона, выход M1L31 Модулятор АБС, 1-й мост, левая сторона, "масса" M1RI Модулятор АБС, 1-й мост, правая сторона, вход M1RO Модулятор АБС, 1-й мост, правая сторона, выход M1R31 Модулятор АБС, 1-й мост, правая сторона, "масса" M2LI Модулятор АБС, 2-й мост, левая сторона, вход M2LO Модулятор АБС, 2-й мост, левая сторона, выход M2L31 Модулятор АБС, 2-й мост, левая сторона, "масса" M2RO Модулятор АБС, 2-й мост, правая сторона, выход M2RI Модулятор АБС, 2-й мост, правая сторона, вход M2R31 Модулятор АБС, 2-й мост, правая сторона, "масса" M3LI Модулятор АБС, 3-й мост, левая сторона, вход M3LO Модулятор АБС, 3-й мост, левая сторона, выход M3L31 Модулятор АБС, 3-й мост, левая сторона, "масса" M3RI Модулятор АБС, 3-й мост, правая сторона, вход M3RO Модулятор АБС, 3-й мост, правая сторона, выход M3R31 Модулятор АБС, 3-й мост, правая сторона, "масса" MH Зеркала заднего вида с электрической регулировкой MHD Зеркала заднего вида с электрической регулировкой, со стороны водителя MHP Зеркала заднего вида с электрической регулировкой, со стороны пассажира MV Зеркала заднего вида с электрической регулировкой MVD Зеркала заднего вида с электрической регулировкой, со стороны водителя MVP Зеркала заднего вида с электрической регулировкой, со стороны пассажира N3 Передний громкоговоритель, со стороны водителя N4 Передний громкоговоритель, со стороны пассажира N5 Передний громкоговоритель, CB-радиостанция N6 Задний громкоговоритель, кабина Topline N7 Задний громкоговоритель, кабина Topline N11 Задний громкоговоритель CB-радиостанции, двойная кабина OP Давление в системе смазки двигателя OPC1-55 Коробка передач Opticruise OPG Давление в системе смазки двигателя PB Стояночная тормозная система PBX1 Электрический насос подъемника кабины, двойная кабина PBX2 Электрический насос подъемника кабины, двойная кабина PH Стояночный отопитель PWD Стеклоподъемник PWM Положение педали акселератора, сигнал от EDC PWU Стеклоподъемник R Указатель поворота, правая сторона RA Замок стартера, для автомагнитолы RAA Преобразователь напряжения для автомагнитолы RAD Автомагнитола RAX Реле автомагнитолы, предохранитель RAY Автомагнитола, сигнал тревоги RCL Сигнализатор убираемой подножки RET 1-55 Гидравлический замедлитель RF Указатель поворота, передний правый RH1-4 Электрический вентиляционный люк RHC Электрический вентиляционный люк RHO Электрический вентиляционный люк RL Фонарь заднего хода RLX Ручной выключатель фонаря заднего хода RO+ Дистанционное включение, усилитель E36 RR Указатель поворота, задний правый RSA Убираемая подножка RT Указатель поворота на прицепе, правый RT12 Указатель поворота на прицепе 12 В, правый S1LI Датчик АБС, 1-й мост, левая сторона, вход S1LO Датчик АБС, 1-й мост, левая сторона, выход S1RI Датчик АБС, 1-й мост, правая сторона, вход S1RO Датчик АБС, 1-й мост, правая сторона, выход S2LI Датчик АБС, 2-й мост, левая сторона, вход S2LO Датчик АБС, 2-й мост, левая сторона, выход S2RI Датчик АБС, 2-й мост, правая сторона, вход S2RO Датчик АБС, 2-й мост, правая сторона, выход S3LI Датчик АБС, 3-й мост, левая сторона, вход S3LO Датчик АБС, 3-й мост, левая сторона, выход S3RI Датчик АБС, 3-й мост, правая сторона, вход S3RO Датчик АБС, 3-й мост, правая сторона, выход SB Ремень безопасности SD Дверной выключатель SDX Заднее освещение интерьера, двойная кабина SLD Ограничитель скорости SLD4 Ограничитель скорости SLD12 Ограничитель скорости SLD13 Ограничитель скорости SLD19 Ограничитель скорости SLD31 Ограничитель скорости SPD0 Преднатяжитель ремня безопасности " - ", со стороны водителя SPD1 Преднатяжитель ремня безопасности " + ", со стороны водителя SPP0 Преднатяжитель ремня безопасности " - ", со стороны пассажира SPP1 Преднатяжитель ремня безопасности " + ", со стороны пассажира SRS10 Подушка безопасности, со стороны водителя SRS11 Подушка безопасности, со стороны водителя SRSWL Сигнализатор системы SRS SS Сигнал скорости, C56/G1 SS1-4 GRS900 —тахограф SS6 Сигнал скорости для ограничителя скорости SLD STA Задний управляемый мост, пневмоподвеска 6x2*4 T Уровень топлива TACTO Положение управляющей рейки насоса EDC TCI-3 Противобуксовочная система ТС TM Одометр TRI-4 АБС прицепа VPS1 Батарея, автономное питание VPS3 Звуковой сигнал, "масса" VPS6 Установка кузовного оборудования, "масса" VPS7 Капот/передняя решетка радиатора, "масса" VPS8 Выключатель подъемника кабины, "масса" VPS13 Диагностика VPS14 Сирена, выход VPS18 Выключатель, вещевой ящик VPS19 Выключатель, дверь VPS21 Замок стартера VPS23 Выключатель, передняя решетка радиатора VPS24 Звуковой сигнал N9 VPS26 Выключатель, установка кузовного оборудования VPS27 Антенна, вход VPS28 Звуковой сигнал VPS31 Батарея, автономное питание VPS37 Звуковой сигнал N9 VPS39 Аварийная световая сигнализация VPS40 Реле стартера VPS41 Выходной сигнал дополнительной сигнализации VPS44 Светодиод VPS47 Выключатель, вещевой ящик VPS48 Выключатель, вещевой ящик VPS49 Выключатель подъемника кабины VPS53 Кнопка диагностики VPS55 Антенна, "масса" W Тахометр WA Webasto WA2 Webasto WA3 Webasto WA4 Webasto WA5 Webasto VA6 Webasto WB Webasto WB1 Webasto WB9 Webasto WB10 Webasto WB11 Webasto WC1 Webasto WC2 Webasto WE1 Webasto WE2 Webasto WE4 Webasto WL Уровень охлаждающей жидкости WTG Температура охлаждающей жидкости WTGX Температура охлаждающей жидкости, электрофакельный предпусковой подогреватель воздуха Z Защитный выключатель, датчик педали акселератора +14V Электрическое питание от делителя напряжения
Таблица соответствия терминов Английские термины из левого столбца используются в электрических схемах. Английские термины - Русские термины 2-circuit steering Двухконтурное рулевое управление AСL, Air dryer Централизованная система смазки AСL, воздухоосушитель Air horn Пневматический звуковой сигнал Air susp Пневматическая подвеска Airbag Надувная подушка безопасности Applied park brake Стояночный тормоз включен Aux tag axle Дополнительный мост Auxiliary electric central Дополнительный главный электрический блок Auxiliary equipment Дополнительное оборудование Auxiliary heater Автономный отопитель Batt master switch Выключатель "массы" Battery heater Обогреватель батареи Bed lamp upper Верхний плафон местного освещения Boarding step light Плафон освещения подножки BP/P2 Давление торможения/P2 Brake pressure Давление торможения Bumper Бампер Cab roof Крыша кабины Cab tilt Опрокидывание кабины Central el unit Центральный электрический блок (P2) Central lock Центральная блокировка Cigarette lighter Прикуриватель Clutch pedal Педаль сцепления Comb instrument Комбинация приборов Connection box in frame Соединительная коробка на раме Coolant level Уровень охлаждающей жидкости Diff lock Блокировка дифференциала Direction ind. light Указатели поворота Distance light Фара-прожектор Door Дверь Door mounted Установленная дверь Door operated general lighting Плафон, включаемый при открывании двери EBS Электроннопневматическая тормозная система EDC Электронная система управления топливоподачей EEB Моторный замедлитель с электронным управлением El heated mirror Зеркало заднего вида с электроподогревателем El roof hatch Электрический люк в крыше ELC Пневматическая подвеска с электронным управлением End out marker light Габаритный фонарь Eng hour count Счетчик моточасов двигателя ETC Система отопления с электронным управлением EXB Моторный замедлитель Exhaust brake Моторный замедлитель External sunvisor солнцезащитный щиток Fan Вентилятор Fifth wheel light Освещение опорно-сцепного устройства Flame start Электрофакельный предпусковой подогреватель воздуха Front fog light Передние противотуманные фары Fuel heater Подогреватель топлива General lighting Плафон освещения кабины Hand lamp socket Розетка лампы-переноски Hazard warning light Аварийная световая сигнализация Head lamp Фара Head lamp washer Омыватель фар Idle Частота холостого хода Interial background light Фоновое освещение кабины Junction block Соединительный блок Light truffer Знак на крыше Loud speaker Громкоговоритель Monsensor oil press engine Датчик давления в системе смазки двигателя Noise limiter Глушитель Not Topline Не Topline Oil press. Engine Давление в системе смазки двигателя Opticruise/GA/Conv Opticruise/автоматическая коробка передач/ гидротрансформатор PTO Коробка отбора мощности Reading lamp Фонарь местного освещения Front fog light Передние противотуманные фары Rear fog light Задний противотуманный фонарь Rear mirror Зеркало заднего вида Refrigerator Холодильник Retract step Убираемая подножка Rheostat Реостат Rheostat light level Реостат корректора фар Roof deflector light Фоновое освещение Rotating beacon Проблесковый маяк See wir dgm См. электрическую схему See wir dgm batt mast sw 1-p ADR См. схему ADR See wir dgm batt mast sw 2-p ADR См. схему ADR See wir dgm batt mast sw 1-p no ADR См. схему выключателя "массы" See wir dgm ETC/ETC-AC См. схему ETC+AC See wir dgm seat См. схему сиденья Sensor coolant temp engine Датчик температуры охлаждающей жидкости двигателя Sensor fuel level Датчик уровня топлива Sensor oil press engine Датчик, давление в системе смазки двигателя Short-stop heater Стояночный отопитель Signal horn Звуковой сигнал Головка Головка Starter Стартер Stop light Стоп-сигнал Switch door Дверной выключатель Switch lighting Выключатель освещения Symbol lighting Подсветка символов Tag axle lift Механизм подъема дополнительного моста Trailer socket Розетка прицепа Trip- temp met Одометр и указатель температуры Voltage divider Делитель напряжения Сигнализация и противоугонная система VPS Противоугонная система и сигнализация White smoke limiter Ограничитель дымления Window winders Стеклоподъемник Windscreen wiper Стеклоочиститель ветрового стекла Work light Рабочее освещение
|
