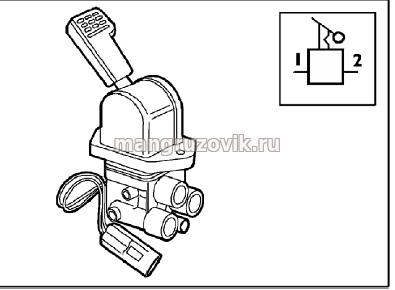

На рисунке ниже показан ручной распределитель управления стояночным тормозом,по простому -ручник, тягача и прицепа. И указаны значки условного обозначения (пиктограммы) на пневматических схемах. Ручной распределитель управления стояночным тормозом (тягачи)
794310
Рисунок 57
Устройство обеспечивает безопасность и управление стояночным тормозом как тягача, так и прицепа.
Устройство
позволяет также проверить эффективность торможения тягача. От
эффективности стояночного тормоза зависит безопасность автомобиля при
остановке на крутом склоне.

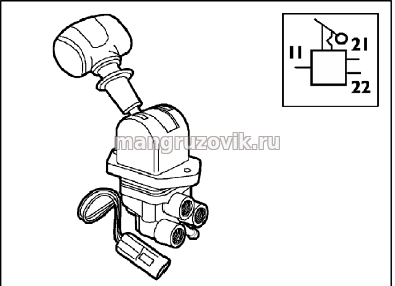

Распределитель с ручным управлением для замедления прицепа (устанавливается по заказу)
Рисунок 59
Этот
узел, включенный в контур стояночного тормоза между распределителем с
ручным управлением и сервораспределителем управления прицепом,
обеспечивает включение замедления полуприцепа в соответствии с командой
водителя. Это необязательное устройство, необходимость его
установки определяется различными нормативами, действующими в разных странах. |
