Погрузчик Linde K10, К13 кнопки управления и дисплей. Описание. штабелера

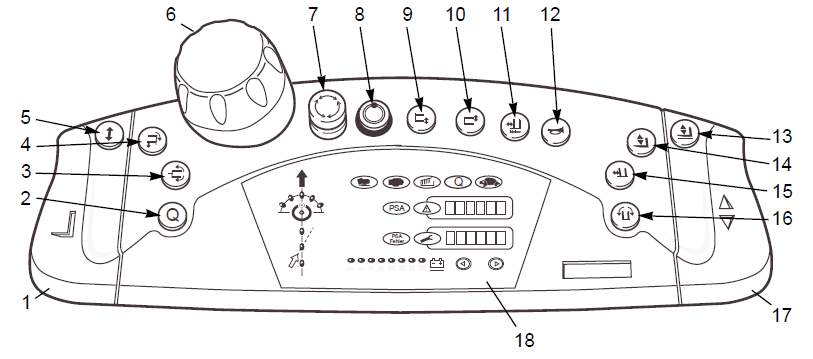

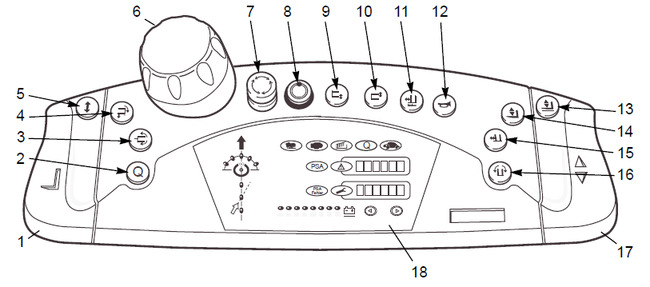

Консоль операторов Операционные устройства
1 Рычаг управления слева (в сочетании с правой клавиши предварительного выбора) 2 Ключ подтверждения (например, при отпускании тормоза ключ в случае автоматического торможения систем или в качестве переопределения в случае деактивации промежуточного лифта) * 3 Ключ предварительного выбора «Вилки в переднем положении» * 4 Ключ предварительного выбора «Наложенные вилки поворот и сдвиг " 5 Кнопка управления с двумя ручками 6 Рулевая ручка 7 Переключатель аварийного останова 8 Ручной / автоматический переключатель переключения для индуктивного наведения * 9 Ключ предварительного выбора, положение правой вилки * 10 Ключ предварительного выбора, положение левой вилки * 11 Ключ предварительного выбора «сдвиг половины стороны» * 12 Звуковой сигнал 13 Ключ предварительного выбора для подъема кабины 14 Ключ предварительного выбора вспомогательного подъема 15 Ключ предварительного выбора, сдвижные вилы 16 Ключ предварительного выбора, поворотные вилки 17 Правый рычаг управления (в сочетании с левым) 18 Поле индикации рабочего состояния грузовика * Дополнительные функции

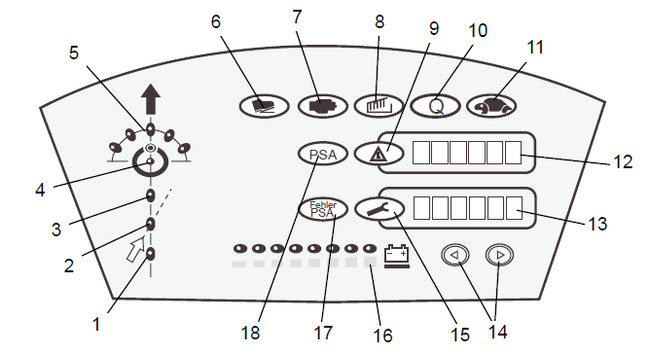

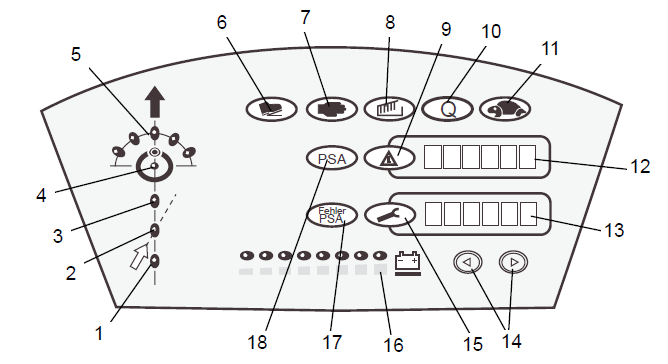

Контрольный стол Рабочий дисплей
1 LR80 рулевое управление в автоматическом режиме * (в сочетании с позицией 3) 2 LR80 рулевое управление* 3 LR80 рулевое управление к автоматическому * (в сочетании с позицией 1) 4 Ручное управление включено 5 Угол поворота, вход 6 Тормоз аварийный не срабатывает 7 Двуручное управление не приводится в действие 8 Барьер открыт * 9 Активный тест / ошибка 10 Требуется ключ подтверждения 11 Выбор привода меньше 12 Поле индикации для рабочих состояний LR80 и сообщения об ошибках LR80 * 13 Поле отображения для часов работы и другие сообщения об ошибках 14 Неназначенные клавиши 15 Дисплей обслуживания 16 Индикация состояния разряда батареи 17 Дефект в личной защите оборудование* 18 Средства индивидуальной защиты (PSA) * * Дополнительные функции

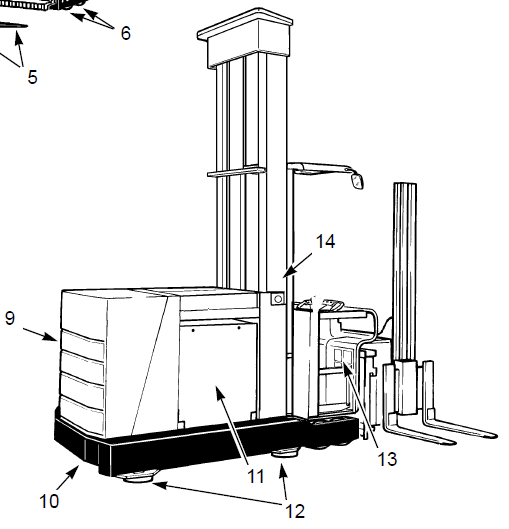

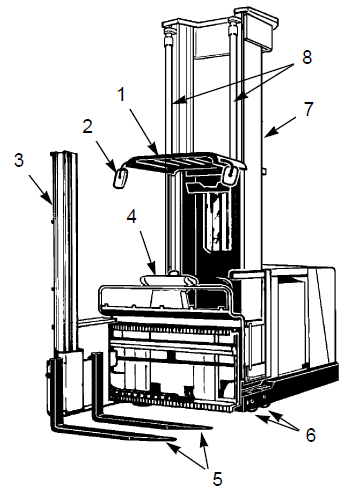

Описание погрузчика.
1 Защитная крыша водителя 2 Зеркало заднего вида 3 Вспомогательная грузовая тележка 4 Контрольный стол 5 Загрузочные вилки 6 Грузовые колеса 7 Грузовой вагон 8 Подъемный цилиндр 9 отделение отделения 10 Ведущее колесо 11 Батарея 12 направляющие ролики 13 Заводская табличка, предупреждение и указательные знаки 14 Предупреждающие знаки
|
