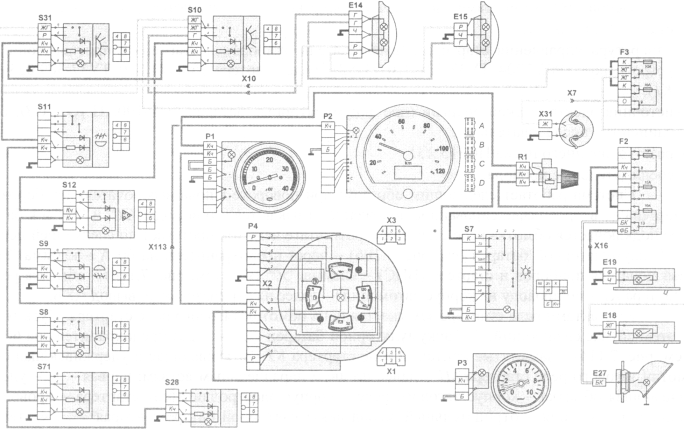

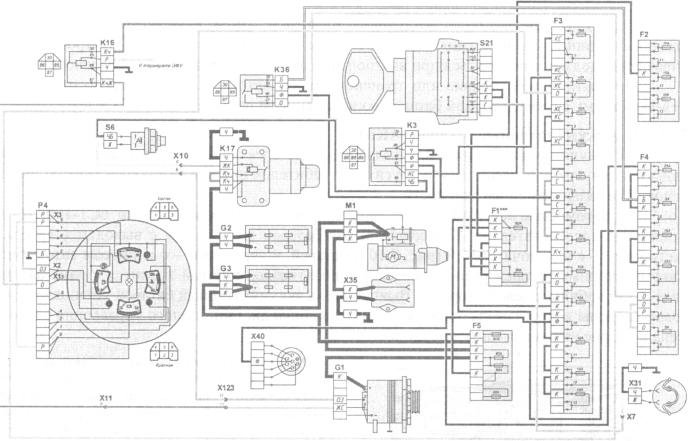

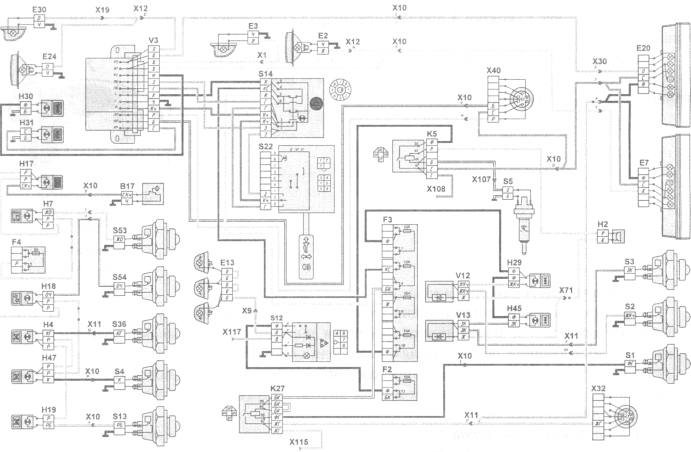

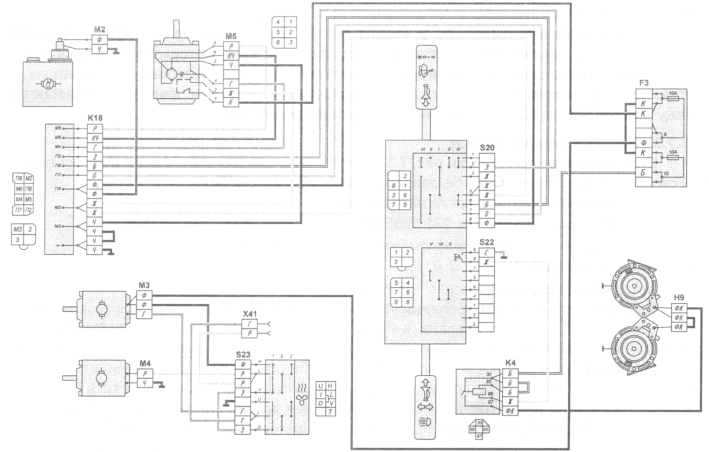

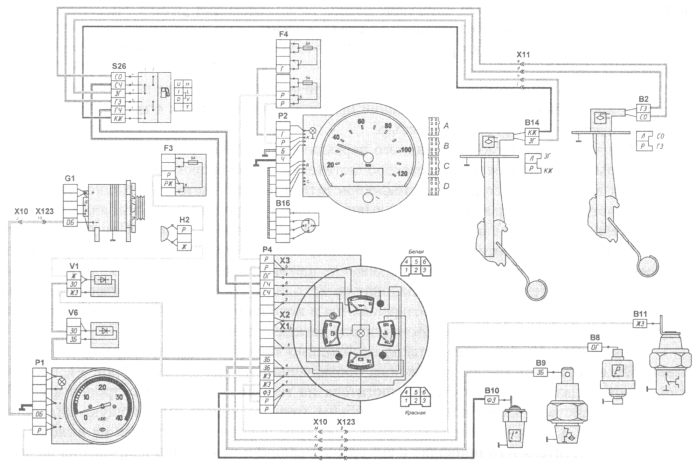

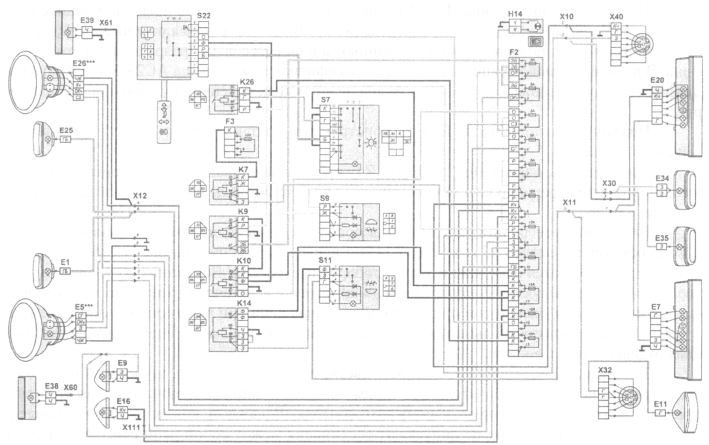

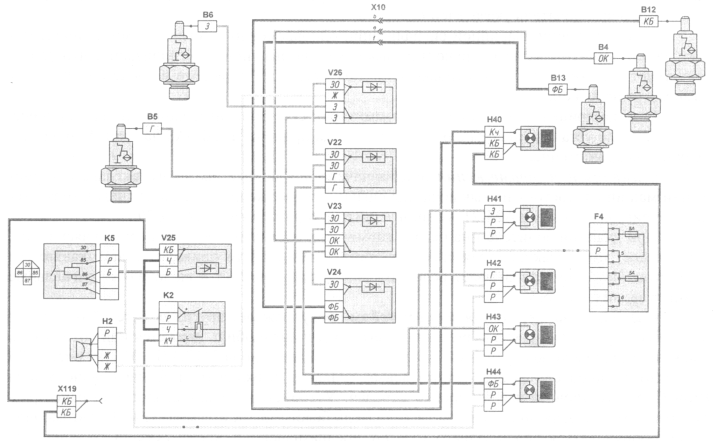

Перечень элементов электрической принципиальной схемы Камаз электрические схемы в низу страницы Поз. обозначение | Наименование | Кол. | В2, В14 | Датчик (уровня топлива) СЯМИ 407 611-114-01 (или СЯМИ 407 611-114-02) ТУ4573-002-12258598-93 | 2 | В4, В5, В6, В13 | Датчик (падения давления в 1, 2, 3, 4 тормозных контурах) ММ124Д-3810600 ТУ37.003.546-76 | 4 | В8 | Датчик давления (масла) ММ370 ТУ37.003.387-78 | 1 | В9 | Датчик (аварийного давления масла) ММ111 Д-3810600 ТУ37.003.546-76 | 1 | В10 | Датчик (указателя температуры) ТМ-100А ТУ37.003.568-77 | 1 | В11 | Датчик (сигнализатора температуры) ТМ111 ТУ37.003.569-90 | 1 | В12 | Датчик (контрольной лампы стояночного тормоза) ММ 124Д-3810600 ТУ37.003.546-76 | 1 | В15 | Датчик (сигнализатора температуры масла) ТМ111-04 ТУ37.003.569-90 | 1 | В16 | Датчик электронного спидометра | 1 | В17 | Датчик контрольной лампы засоренности воздушного фильтра 132.3839 ТУ 370031025-80 | 1 | В18 | Датчик (включения муфты привода вентилятора) Т108 ТУ37.003.648-2001 | 1 | E1, Е25 | Фара противотуманная ФГ152А ТУ37.003.751-80 | 2 | Е2, Е24 | Указатель поворота передний 26.3726 | 2 | Е3, Е30 | Указатель поворота боковой 56.3726 ТУ 4573-03205808936-98 | 2 | Е3, Е30 | Указатель поворота боковой УП101-В | 1 | Е5, Е26 | Фара 404.3711 ТУ37.003.878-78 | 2 | Е6, Е29 | Фонарь проблесковый ФП-1-24 ЭЛЕКТ.676643.001ТУ | 2 | Е7, Е20 | Фонарь задний ФП133АБ ТУ37.003.675-82 | 2 | Е8 | Фара (для освещения сцепного устройства) 781.3711 ТУ4573-024-05808936-95 | 1 | Е9, Е16 | Фонарь габаритный 26.3712-10 | 2 | Е10 | Фонарь заднего хода ФП135-Г | 1 | Е10 | Фара заднего хода 2112.3711 ТУ37.003.675-82 | 1 |
E11 | Фонарь задний противотуманный 2462.3716 ТУ37.003.1104-82 | 1 | E12 | Фара-прожектор 171.3711 ТУ37.003.517-81 | 1 | E13 | Фонарь автопоезда УП101-В | 3 | E14, E15 | Плафон кабины П1.3714010 ЯАЕВ.676172.001 ТУ | 2 | E18 | Плафон вещевого ящика Г1К142Б ТУ37.003.449-79 | 1 | E19 | Плафон спального места ПК142Б ТУЗ7.003.449-79 | 1 | E21, E22 | Свеча факельная штифтовая 1102.3740 ТУ37.003.741-80 | 2 | E27 | Лампа подкапотная ПД308-Б-0 ТУ37.003.187-80 | 1 | E31.E33 | Фонарь передний ПФ133-АБ ТУ37.003.675-82 | 2 | E34, E35 | Фонарь освещения номерного знака ФП131 -АБ | 2 | E34, E35 | Фонарь освещения номерного знака ФП134-Б ТУ37.003.675-82 | 2 | E38, E39, E40, E41, E42, E43, E44, E45 | Фонарь боковой габаритный 431.3731-01 | 8 | E48, E49 | Фонарь контурный задний 381.3731 | 2 | E55 | Термореле осушителя | 1 | F1 | Блок предохранителей 111.3722 ТУ37.003.754-76 | 1 | F1 | Блок предохранителей БПР-2М (40А+60А) | 1 | F2, F3 | Блок предохранителей ПР112 ТУ37.003.775-76 | 2 | F2 | Блок предохранителей БПР-13-05 Ф54.811.000ТУ | 1 | F3 | Блок предохранителей БПР-13-04 Ф54.811.000ТУ | 1 | F4 | Блок предохранителей БПР-13-06 Ф54.811.000ТУ | 1 | F5 | Блок предохранителей БПР4.04 | 1 | G1 | Генератор 3122.3771 ТУ37-303.155-98 | 1 | G1 | Генератор 3142.3771 ТУ37-303.155-98 | 1 | G2, G3 | Батарея 6СТ-190А ТУ 16-727-294-83 | 2 | HI | Блок контрольных ламп (тормозной системы) 2312.3803-23 ТУ37.003.1109-82 | 1 | H2 | Реле - сигнализатор 733.3747-10 ТУ37.003.709-80 | 1 | H3 | Блок контрольных ламп 2312.3803010-24 ТУ37.003.1 109-82 | 1 | H4, H47, H49 | Лампа контрольная включения блокировки межосевого дифференциала 2212.3803-14 ТУ37.003.1109-82 | 3 | H4 | Лампа контрольная включения блокировки моста 2212.3803-46 ТУ37.003.1109-82 | 1 | H6 | Лампа контрольная включения понижающей передачи 2212.3803-46 ТУ37.003.1 109-82 | 1 | H7 | Лампа контрольная включения КОМ 2212.3803-15 ТУ37.003.1109-82 | 2 | H9 | Сигнал звуковой С313/С314 ТУ37.003.688-75 | 1 | H9 | Комплект сигналов С306/С307Д-01 ТУ37.003.533-79 | 1 | H14 | Лампа контрольная включения дальнего света фар 2212.3803-28 ТУ37.003.1109-82 | 1 |
Н16 | Лампа контрольная включения ЭФУ 2212.3803-46 ТУ37.003.1109-82 | 1 | Н17 | Лампа контрольная засоренности воздушного фильтра 2212.3803-20 ТУ37.003.1109-82 | 1 | Н18 | Лампа контрольная включения демультипликатора 2212.3803-35 ТУ37.003.1109-82 | 1 | Н19 | Лампа контрольная включения понижающей передачи (раздат-ки) 2212.3803-46 ТУ37.003.1 109-82 | 1 | Н29, Н45 | Лампа контрольная включения блокировки межколесного дифференциала 2212.3803-13 ТУ37.003.1109-82 | 2 | Н30 | Лампа контрольная включения указателя поворотов тягача 2212.3803-07 ТУ37.003.1109-82 | 1 | Н31 | Лампа контрольная включения указателя поворотов прицепа 2212.3803-08 ТУ37.003.1109-82 | 1 | Н32 | Лампа контрольная включения привода вентилятора 2212.3803-34 ТУ37.003.1109-82 | 1 | Н33 | Сигнал заднего хода автомобиля СЗХА СБИТ 453654.001 ТУ | 1 | Н40 | Лампа контрольная включения стояночной тормозной системы 2212.3803-05 ТУ37.003.1109-82 | 1 | Н41 | Лампа контрольная падения давления воздуха в контуре передних тормозов (1 торм.контур) 2212.3803-01 ТУ37.003.1109-82 | 1 | Н42 | Лампа контрольная падения давления воздуха в контуре задних тормозов (2 торм. контур)2212.3803-02 ТУ37.003.1109-82 | 1 | Н43 | Лампа контрольная падения давления воздуха в контуре стояночного тормоза (3 торм. контур) 2212.3803-01 ТУ37.003.1109-82 | 1 | Н44 | Лампа контрольная падения давления воздуха в контуре аварийного растормаживания (4 торм. контур) 2212.3803-04 ТУ37.003.1109-82 | 1 | Н46 | Лампа контрольная гидрозапора кабины 2212.3803-86 ТУ37.003.1109-82 | 1 | Н48 | Лампа контрольная сигнализации температуры масла в двигателе 2212.3803-87 ТУ37.003.1109-82 | 1 | К1 | Реле стартера 738.3747-20 ТУ37-309.023-97 | 1 | К2 | Прерыватель контрольной лампы ручного тормоза РС493 ТУ37.003.588-77, ТУ37.003.1010-80 | 1 | К3 | Реле выключателя массы 901.3747 ТУ37.003.1418-94 | 1 | К4 | Реле звуковых сигналов 901.3747 ТУ37.003.1418-94 | 1 | К5 | Реле сигналов торможения 901.3747 ТУ37.003.141 8-94 | 1 | К7 | Реле противотуманных фар 901.3747 ТУ37.003.1418-94 | 1 | К8 | Термореле электрофакельного устройства 1202.3741 ТУ37.003.711-79 | 1 | К9 | Реле ближнего света 901.3747 ТУ37.003.1418-94 | 1 | К10 | Реле дальнего света 901.3747 ТУ37.003.1418-94 | 1 | К12 | Реле включения ЭФУ 901.3747 ТУ37.003.1418-94 | 1 | К13 | Реле останова двигателя 901.3747-20 ТУ37-309.023-97 | 1 |
К14 | Реле заднего противотуманного фонаря 901.3747 ТУ37.003.1418-94 | 1 | К16 | Реле отключения обмотки возбуждения генератора 901.3747 ТУ37.003.1418-94 | 1 | KI7 | Выключатель (аккумуляторной батареи) 1400.3737 ТУ37.003.574-74 | 1 | К18 | Реле стеклоочистителя 3502.3777 ТУ37.104.222-2001 | 1 | К23 | Реле включения привода вентилятора 901.3747 ТУ37.003.1418-94 | 1 | К24 | Реле отключения привода вентилятора 901.3747 ТУ37.003.1418-94 | 1 | К26 | Реле габаритных огней 901.3747 ТУ37.003.1418-94 | 1 | К27 | Реле фонаря заднего хода 901.3747 ТУ37.003.1418-94 | 1 | К36 | Реле "+” АКБ 901.3747 ТУ 37.003.1418-94 | 1 | M1 | Стартер СТ142-10 ТУ37.003.1375-88 | 1 | М2 | Стеклоомыватель 13.5208 ТУ37.459.319-2004 | 1 | М3, М4 | Электродвигатель отопителя МЭ250 ТУ37.003.789-76 | 2 | М5 | Стеклоочиститель 271.5205 | 1 | М14, М15 | Электропривод корректора фар ЭПК02-05-D184 | 2 | Р1 | Тахометр 2511.3813 ТУ37.003.1251-85 | 1 | Р1 | Тахометр 3631.3 813 ТУ37.003.1251-85 | 1 | Р1 | Тахометр 56.3813У2 ТУ4573-093-24322961-2005 | 1 | Р2 | Спидометр электронный 1323.020100000123 | 1 | Р2 | Спидометр электронный ПА 8090 ТУРБ30012587.208-2004 | 1 | Р2 | Спидометр электронный 81.3802010 ТУ37.453.180-2005 | 1 | Р2 | Спидометр электронный 83.3802 ТУ4573-092-24322961-2005 | 1 | Р2 | Тахограф 1318.2700000025.23 | 1 | Р3 | Указатель давления 1911.3830 | 1 | Р4 | Комбинация приборов 281.3801 ТУ37.003.670-75 | 1 | R1 | Выключатель света щитка приборов с реостатом ВК416-Б-01 ТУ37.003.1174-83 | 1 | S1 | Выключатель света заднего хода ВК403Б ТУ37.003.188-76 | 1 | S2, S3 | Выключатель к.л. блокировки межколесного дифференциала ВК403БТУ37.003.188-76 | 2 | S4, S36 | Выключатель к.л. блокировки межосевого дифференциала ВК403БТУ37.003.188-76 | 2 | S5 | Выключатель сигналов торможения 15.3720 ТУ37.003.1159-83 | 1 | S6 | Кнопка дистанционного выключателя массы 11.3704-01 ТУ37.003.710-80 | 1 | S7 | Центральный переключатель света 581.3710-10 ТУ37.003.1211-86 | 1 | S9 | Выключатель противотуманных фар 3842.3710-02.03 ТУ37.003.1222-82 | 1 | S10, S31 | Выключатель плафонов 3842.3710-02.09 ТУЗ7.003.1222-82 | 2 | S11 | Выключатель заднего противотуманного фонаря 3842.3710-02.04 ТУ37.003.1222-82 | 1 |
S12 | Выключатель фонарей автопоезда 3812.3710-02.38 ТУ37.003.1222-82 | 1 | S13 | Выключатель к.л. понижающей передачи ВК403Б ТУ37.003.188-76 | 1 | S14 | Выключатель аварийной световой сигнализации 32.3710 ТУ37.003.1106-82 | 1 | S15 | Кнопка включения свечей электрофакельного устройства 11.3704-01 ТУ37.003.710-80 | 1 | S17 | Выключатель блокировки межколесного дифференциала) ВК343-01.14 ТУ37.003.701-75 | 1 | S20, S22 | Переключатель света комбинированный 89.3709 ТУ37-301.012-96 | 1 | S21 | Выключатель приборов и стартера с противоугонным устройством 1902.3704 ТУ37-301.010-93 | 1 | S23 | Переключатель электродвигателей отопителя П147-04.11 ТУ37.003.701-75 | 1 | S25 | Выключатель стабилизатора напряжения 26.3710-23.17 ТУ37.003.743-76 | 1 | S26 | Переключатель топливных баков П147-02.13 ТУ37.003.701-75 | 1 | S28 | Выключатель вентилятора ВК343-01.12 ТУ37.003.701-75 | 1 | S51 | Выключатель привода вентилятора П147-06.17 ТУ37.003.701-75 | 1 | S64 | Переключатель фильтра нагревателя топлива П147-05.55 ТУ7.003.701-75 | 1 | S64 | Выключатель маяков 26.3710-23.53 ТУ37.003.743-76 | 1 | S74, S75 | Выключатель плафона дверной ВК-407-01 ТУ37.003.477-76 | 2 | V1, V6 | Диод с защитным корпусом 3403.3747 ТУ37.003.953-79 | 2 | V3 | Прерыватель указателей поворота РС951А ТУ37.453.056-82 ТУ37.003.990-80 | 1 | V8 | Выключатель управления корректором фар | 1 | V12, V13 | Диод с защитным корпусом 3403.3747 ТУ37.003.953-79 | 2 | V19 | Реле стартера электронное 8502.3777 ТУ4573-007-59318300-2005 | 1 | V22, V23, V24, V25, V26 | Диод с защитным корпусом 3403.3747 ТУ37.003.953-79 | 5 | X1 | Разъем одноконтактный | 1 | X7 | Разъем одноконтактный | 1 | X9 | Разъем одноконтактный | 1 | X10 | Разъем тридцатишестиконтактный | 1 | XI1 | Разъем тридцатишестиконтактный | 1 | X12 | Разъем тридцатишестиконтактный | 1 | X15 | Разъем одноконтактный | 1 | X16 | Разъем одноконтактный | 1 | X19 | Разъем одноконтактный | 1 | X28 | Разъем одноконтактный | 1 | X30 | Разъем тридцатишестиконтактный | 1 |
Х31 | Розетка штепсельная (переносной лампы) 47К ТУ 16-526.359-74 | 1 | Х32 | Розетка прицепа ПС326-3723100 ТУ37.003.1359-88 | 1 | Х34 | Розетка штепсельная командира 47К ТУ 16-526.359-74 | 1 | Х35 | Розетка (внешнего запуска) Г1СЗ15-3723100 ТУ37.003.229-79 | 1 | Х40 | Розетка прицепа ПС325-3723100 ТУ37.003.1359-88 | 1 | Х41 | Разъем двухконтактный | 1 | Х60 | Разъем одноконтактный | 1 | Х61 | Разъем одноконтактный | 1 | Х62 | Разъем одноконтактный | 1 | Х63 | Разъем четырехконтактный | 1 | Х64 | Разъем одноконтактный | 1 | Х65 | Разъем одноконтактный | 1 | Х70, Х71, Х75 | Разъем одноконтактный | 3 | Х77, Х78 | Разъем двухконтактный | 2 | Х86 | Разъем двухконтактный | 1 | Х97 | Разъем двухконтактный | 1 | Х98 | Разъем одноконтактный | 1 | Х107 | Разъем одноконтактный | 1 | Х108 | Разъем одноконтактный | 1 | X109 | Разъем одноконтактный | 1 | X110 | Разъем одноконтактный | 1 | X111 | Разъем одноконтактный | 1 | X112 | Разъем одноконтактный | 1 | Х113 | Разъем одноконтактный | 1 | X115 | Разъем одноконтактный | 1 | X116 | Разъем одноконтактный | 1 | X117 | Разъем одноконтактный | 1 | X118 | Разъем двухконтактный | 1 | X119 | Разъем одноконтактный | 1 | X120 | Разъем одноконтактный | 1 | Х121 | Разъем одноконтактный | 1 | XI22 | Разъем одноконтактный | 1 | X123 | Разъем шестнадцатиконтактный | 1 | Х124 | Разъем двухконтактный | 1 | X125 | Разъем одноконтактный | 1 | Х127 | Разъем двухконтактный | 1 | Y1 | Клапан электромагнитный межколесного дифференциала КЭБ420 ТУ1-554-0036-93 | 1 | Y2 | Клапан топливный электромагнитный 1102.3741 ТУ37.003.740-79 | 1 |
Y3 | Клапан электромагнитный коробки отбора мощности КЭБ420 ТУ 1-554-0036-93 | 1 | Y4 | Клапан электромагнитный коробки отбора мощности КЭБ420 ТУ 1-554-0036-93 | 1 | YC1 | Муфта привода вентилятора 5297-131 8540 | 1 | Z2 | Радиоприемник | 1 | Z3 | Преобразователь напряжения ПН 24/12-120 ФМИП.436.437.002ТУ | 1 |
,,  |
