Mercedes Actros MP1. Коды неисправностей.
Коды неисправностей Mercedes Actros MP1

Сокращенные обозначения систем
Обозначение           Система
ABS Антиблокировочная система
КОМ Коммуникационный интерфейс
AG (AGE) Автоматический выбор передачи
KSA Комфортабельное откоывание/закоывание а/м
AGN Автоматическая КП коммерческих а/м
KS (MKR) Управление приводом сцепления
АМН Распознавание прицепа
MR (PLD) Регулирование двигателя
AUF Распознавание полуприцепа
NR (ENR) Регулирование уровня кузова а/м
BS (ЕРВ) Тормозное управление
PFA Фильтр-сажеуловитель
ЕАВ Электрическая тормозная система прицепа
PSM Параметрируемый спецмодуль
EAS Электронное управление трансмиссией
RS (RET) Управление тормозом-замедлителем
EDW Противоугонная сигнализация
SIL Электронное оборудование левого сиденья
ZL (EHZ) Дополнительный управляемый мост
SIR Электронное оборудование правого сиденья
EKL Электронное параметрическое рулевое управление
SRB Система удержания переднего пассажира
FFB Дистанционное радиоуправление
SRS Система удержания пассажиров
FLA Электрофакельный подогреватель воздуха
WR (ESR) Регулирование поперечных колебаний кузова
FR (FMR) Регулирование движения а/м
WS (FSS) Система техобслуживания
FTCO (ТСО) Плоский тахограф
WSK Сцепление с гидротрансформатором
GS (EPS) Управление переключением передач
WSP Иммобилайзер
HZR Автоматическое регулирование отопления салона
ZHE Дополнительное отопление
INS Комбинация приборов (n-модуль и К-модуль)
ZV Центральная блокировка замков
КВ (ЕМК) Привод сцепления

  • Система автоматического переключения передач Telligent (AG + GS + KS+KB)
  • Тормозная система Telligent (BS + RS)
  • Система управления двигателя (FR +MR)



Активирование режима диагностики
1 При включенном зажигании нажать и удерживать кнопку SYSTEM до появления на зеленом поле дисплея условного обозначения требуемого блока управления.
2 Для вызова сохраненных в памяти данных нажать и удерживать кнопку INFO до появления на зеленом поле дисплея требуемой информации При повторном нажатии на кнопку INFO после индикации последнего сообщения вывод информации из памяти данных начинается снова.
3. Для продолжения режима диагностики нажать и удерживать кнопку SYSTEM до появления на зеленом поле дисплея условного обозначения следующего требуемого блока управления.
С помощью кнопки SYSTEM можно сразу перейти к следующему блоку управления из любой позиции
отображения памяти данных.
4. Для завершения режима диагностики нажать кнопку QUIT. С помощь кнопки QUIT можно сразу перейти из режима диагностики в обычный режим независимо от актуальной индикации диагностической информации.

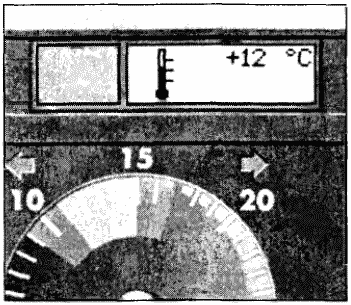

Температура внешней среды.

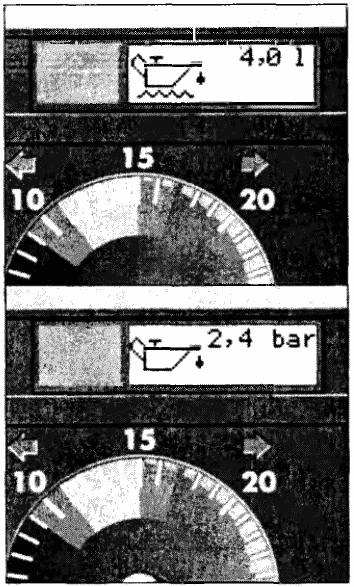

Давление масла двигателя (бар).

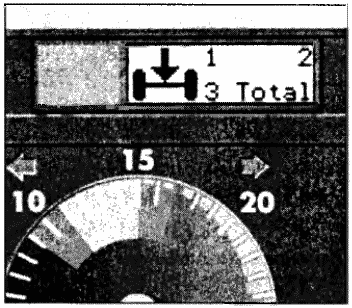

Нагрузка на ось/общая масса автомобиля:
1 - Передняя ось; 2 - 2-я передняя ось(6х2/4) или задняя ось (6x2); 3 - Задняя ось (6x2/4) или ось прицепа.
Примечание
Возможно отображение неправильного значения осевой нагрузки. Для того чтобы информация о величине нагрузки на оси была наиболее точной, поднимите шасси, применяя блок управления, а затем опустите их в положение движения. Если отображенное значение отличается от действительного (например: как результат эффекта старения или различие в технических характеристиках оборудования), уместно произвести корректировку с применением блока управления.

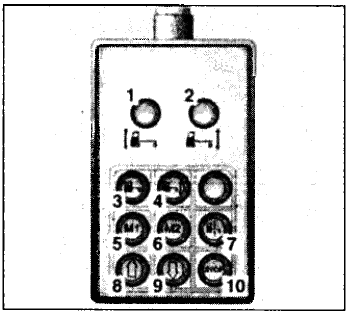

Устройство управления:
1 - Контрольная лампа - подъем/опус- кание рамы шасси спереди;
2'- Контрольная лампа -подъем/ опускание рамы шасси сзади;
3 - Вкл./Выкл.предварительный выбор - подъем/ опускание рамы шасси спереди; 4 - Вкл./Выкл. предварительный выбор - подъем/ опускание рамы шасси сзади; 5 - Память М1 - высота шасси 1; 6 - Память М2 - высота шасси 2; 7 - Положение движения; 8 - Подъем; 9 - Опускание;
10 - STOP (подъем/опускание).
Порядок проверки
Поставьте автомобиль на весы для измерения нагрузки на ось.
Запросите на приборе значение нагрузки.
Сравните значение на приборе со значением на многофункциональном дисплее.
Выключите блок управления.
Нажать и удерживайте кнопку М1 для оси 1, кнопку М2 для оси 2, или выключатель «Положения движения» для оси 3.
Нажать «Подъем» или «Опускание» для того, чтобы увеличить или уменьшить значение нагрузки, отображаемое на дисплее с шагом в 0,1 т до тех пор, пока значение на дисплее не совпадет со значением, считываемым с весов.

Автоматическая индикация эксплуатационной информации

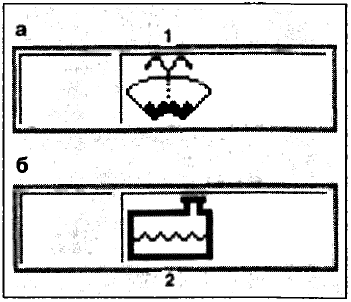

а. Уровень охлаждающей жидкости (менее 2 л);
б. Уровень жидкости в бачке стеклоомывателя/фароомывателя (менее 1 л).

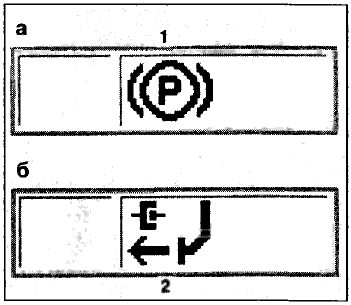

а. Включение стояночного тормоза, б. Откидывание педали сцепления.

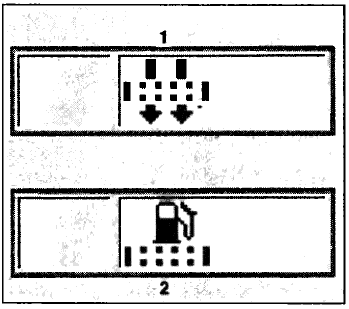

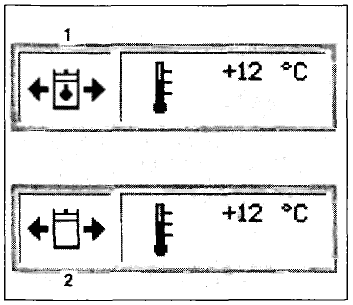

1 - Состояние воздушного фильтра;
2 - Состоянии топливного фильтра.

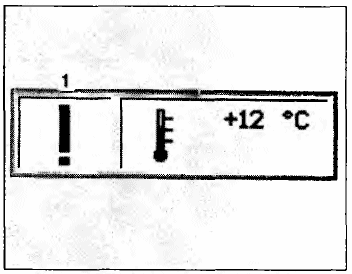

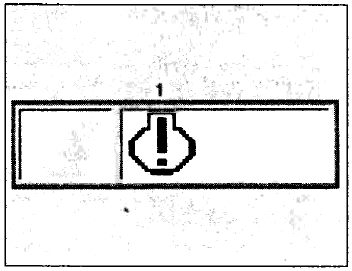

Перегрев двигателя вследствие температуры охлаждаю' щей жидкости более 100 °С.

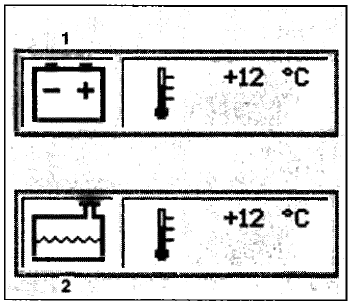

1 - Аварийная сигнализация системы подзарядки аккумуляторной батареи;
2 - Низкий уровень охлаждающий жидкости (ниже 4 л).

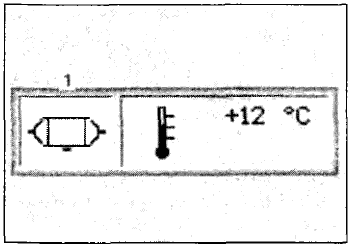

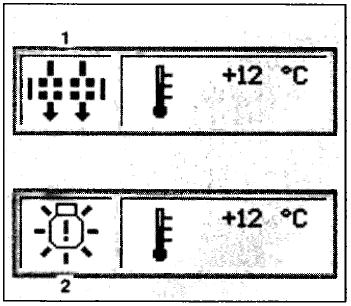

1 - Воздушный фильтр засорен;
2 - Неисправность системы внешнего освещения.

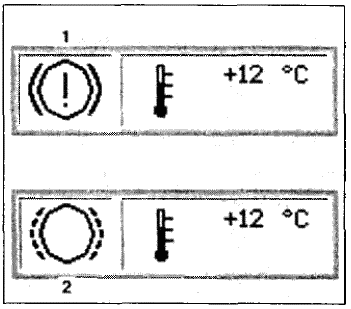

1 - Предупреждение о падении давления в ресиверах.;
2 - Сигнал об износе тормозных накладок тягача, прицепа, полуприцепа.
Предупреждение о падении давления в ресиверах тормозных контуров 1, 2 тягача ниже 6,8 бар.
Предупреждение о падении давления в ресивере тормозного контура отключения стояночного тормоза пружинного энергоаккумулятора ниже 5,5 бар.
Предупреждение о падении давления в тормозном контуре прицепа/полуприцепа ниже 5,5 бар.

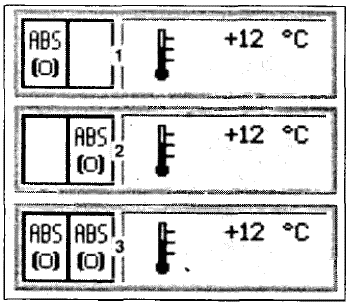

Предупреждения о неисправностях системы АБС.

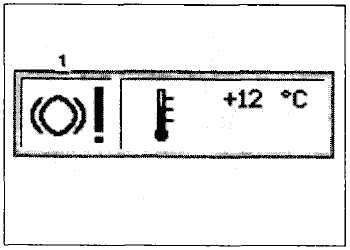

Сигнал о поломке в регуляторе тормозного давления.

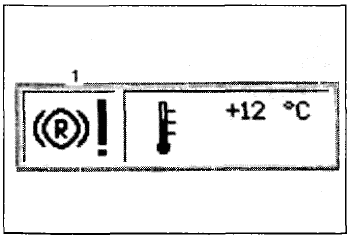

Сигнализация неисправности замедлителя тормозной системы,
если он не включается во время срабатывания АБС.

Предупреждение о падении давления в ресиверах пневматических контуров дополнительных потребителей ниже 5,5 бар.

1 - Сигнал о неисправности в системе рулевого управления;
2 - Сигнал о минимальном уровне масла в гидроусилителе рулевого управления.

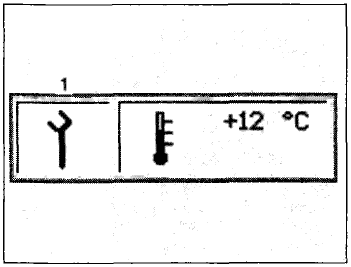

Сигнал "Срочное обслуживание".

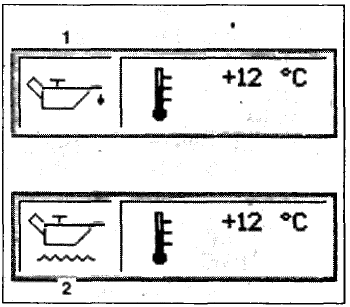

1 - Предупреждение о низком уровне масла двигателе (включается совместно с лампой STOP);
2 - Предупреждение о падении давления масла двигателя(включается совместно с лампой «STOP»)

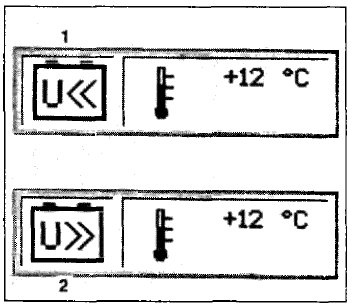

1 - Сигнал о падении напряжения в электрической цепи ниже 22В во время движения;
2 - Сигнал о слишком высоком напряжении в электрической цепи, когда ключ зажигания находится в положении вождение.

Аварийный сигнал о невозможности отображения информации на многофункциональном дисплее.

Указания по кодам неисправностей
Актуальная неисправность отображается в красном поле дисплея в виде условного обозначения неисправной системы с соответствующим кодом неисправности. В дополнение к этому код неисправности записывается в оперативную и постоянную память неисправностей блока управления.
Оперативная память неисправностей сбрасывается только при выключении зажигания. Благодаря этому индикация актуального кода неисправностей сохраняется даже в случае, если неисправность больше не проявляется (неплотный контакт).
Постоянную память неисправностей необходимо стирать вручную. Не удаленные из постоянной памяти неисправности записи автоматически удаляются после 250 часов эксплуатации автомобиля при условии, что соответствующая неисправность больше не возникает.
Если в памяти записано несколько актуальных кодов неисправности по одной системе, в красном поле дисплея отображается код неисправности с наивысшей значимостью. Если возникают несколько неисправностей с одинаково высокой значимостью, то всегда отображается последняя из возникших неисправностей.
Пример кода неисправности: RET F01 а 1 09 02
«RET» условное обозначение неисправной системы.
«F01» позиция неисправности в памяти.
«а» - актуальность (выводится только для актуальных неисправностей)
«1» - значимость
«09» - место возникновения неисправности
«02» - вид неисправности


Считывание/удаление памяти неисправностей соответствующего блока управления
1. Активировать режим диагностики и выбрать соответствующий блок управления.
2. Нажатием на кнопку INFO вызвать поочередно все сохраненные в памяти коды неисправностей. Коды неисправностей выводятся на зеленое поле дисплея.
3. Удаление памяти неисправности можно выполнить во всех диапазонах индикации соответствующего режима диагностики. Перед удалением следует в обязательном порядке вызвать и записать все коды неисправностей
для возможного последующего поиска неисправности. Для удаления следует сначала нажать на кнопку RESET и, удерживая ее нажатой, дополнительно нажать кнопку QUIT.
4. Для подтверждения процесса стирания на зеленом поле дисплея в течение 2 секунд отображается условное обозначением соответствующей электронной системы и надпись RESET.
5. По завершении стирания надпись RESET гаснет, на дисплее отображается только условное обозначение системы, и теперь режим диагностики можно продолжить нажатием кнопок INFO или SYSTEM или завершить, нажав на кнопку QUIT.


Коды неисправностей
0 01 00
FLA. Неисправность системы электропитания (пониженное напряжение)

0 01 01
FLA. Неисправность системы электропитания (повышенное напряжение)

0 01 22
Сбой в шине данных CAN. Проверить проводку/разъемы шины данных CAN а/м

0 01 23
Отказ в работе шине данных CAN. Проверить проводку/разъемы шины данных CAN а/м

0 01 38 0 01 39
Блок управления: внутрисистемная неисправность блока управления. Заменить блок управления WS (FSS) и перезаписать данные из старого в новый блок управления

0 01 60
Отказ в работе шине данных CAN. Проверить проводку/разъемы шины данных CAN а/м

0 01 63
Отказ в работе шине данных CAN «-// -»

0 02 01
Датчик температуры масла в КП: провод датчика. Проверить датчик температуры масла в КП и провода/разъемы между датчиком и блоком управления WS (FSS)

0 02 02
FLA. Обрыв электропитания свечей накаливания

0 02 02
Датчик температуры масла в КП: неисправность датчика. Показания выше диапазона измерений. Проверить датчик температуры масла в КП

0 02 03
Датчик температуры масла в КП: неисправность датчика. Показания ниже диапазона измерений. Проверить датчик температуры масла в КП

0 02 04
Датчик температуры масла в КП: провод датчика «-//-». Проверить датчик температуры масла в КП

0 02 05
Датчик температуры масла в КП: неисправность датчика. Показания недостоверны. Проверить датчик температуры масла в КП

0 02 03
FLA. Замыкание свечи накаливания на массу

0 02 06
FLA. Разность напряжений свечи накаливания

0 02 10
Превышение максимально допустимого значения температуры масла в КП. Проверить датчик температуры масла в КП и провода/разъемы между датчиком и блоком управления WS (FSS)

0 02 11
Ошибка при опознавании данных системы управления тормозами и ABS BS (ЕРВ). Провести диагностику ABS и BS (ЕРВ)

0 02 12
Система управления тормозами и ABS. Отказ в работе шине данных CAN. Провести диагностику ABS и BS (ЕРВ)

0 03 02
FLA. Обрыв электропитания электромагнитного клапана

0 03 03
FLA. Замыкание электромагнитного клапана 1 на массу

0 03 04
FLA. Короткое замыкание U+, электромагнитный клапан 1

0 03 05
FLA. Перегрузка электромагнитного клапана 1

0 03 02
Датчик температуры масла в раздаточной коробке: неисправность датчика. Показания выше диапазона измерений. Проверить датчик температуры масла в раздаточной коробке

0 03 03
Датчик температуры масла в раздаточной коробке: неисправность датчика. Показания ниже диапазона измерений. Проверить датчик температуры масла в раздаточной коробке

0 03 05
Датчик температуры масла в раздаточной коробке: неисправность датчика. Показания недостоверны. Проверить датчик температуры масла в раздаточной коробке

0 03 06
Сбой в шине данных CAN. Проверить проводку / разъемы шины данных CAN а/м

0 03 10
Превышение максимально допустимого значения температуры масла в КП. Проверить датчик температуры масла в КП и провода/разъемы между датчиком и блоком управления WS (FSS)

0 03 11
Недостоверность данных FR (FMR). Провести диагностику FR (FMR)

0 03 12
Система FR (FMR). Отказ в работе шине данных CAN. Провести диагностику FR (FMR)

0 04 01
Датчик температуры масла в переднем мосту: провод датчика. Проверить датчик температуры масла в переднем мосту и провода/разъемы между датчиком и блоком управления WS (FSS)

0 04 02
Датчик температуры масла в переднем мосту: неисправность датчика. Показания выше диапазона измерений. Проверить датчик температуры масла в переднем мосту

0 04 03
Датчик температуры масла в переднем мосту: неисправность датчика. Показания ниже диапазона измерений. Проверить датчик температуры масла в переднем мосту

0 04 05
Датчик температуры масла в переднем мосту: неисправность датчика. Показания недостоверны. Проверить датчик температуры масла в переднем мосту

0 04 10
Превышение максимально допустимого значения температуры масла в переднем мосту. Проверить датчик температуры масла в переднем мосту и провода/разъемы между датчиком и блоком управления WS (FSS)

0 04 12
Система FR (FMR). Отказ в работе шине данных CAN. Провести диагностику системы FR (FMR)


0 05 01
Датчик температуры масла в заднем мосту: провод датчика. Проверить датчик температуры масла в заднем мосту и провода/разъемы между датчиком и блоком управления WS (FSS)

0 05 02
Датчик температуры масла в заднем мосту: неисправность датчика. Показания выше диапазона измерений. Проверить датчик температуры масла в заднем мосту

0 05 03
Датчик температуры масла в заднем мосту: неисправность датчика. Показания ниже диапазона измерений. Проверить датчик температуры масла в заднем мосту

0 05 05
Датчик температуры масла в заднем мосту: неисправность датчика. Показания недостоверны. Проверить датчик температуры масла в заднем мосту

0 05 03
FLA. Замыкание отключения электромагнитного клапана на «массу»

0 05 04
FLA. Короткое замыкание U+, отключение электромагнитного клапана 1

0 05 08
Указатель уровня топлива ХЗ.18/8 «+» «-//-». Проверьте проводку к датчику уровня топлива в топливном баке.
При необходимости произведите замену датчика

0 05 10
Превышение максимально допустимого значения температуры масла в заднем мосту. Проверить датчик температуры масла в заднем мосту и провода/разъемы между датчиком и блоком управления WS (FSS)

0 05 11
Недостоверность данных систем EPS и FR (FMR). Провести диагностику систем EPS и FR (FMR)

0 05 12
Системы EPS и FR (FMR). Отказ в работе шине данных CAN. Провести диагностику систем EPS и FR (FMR)

Q 06 12
Система FR (FMR). Отказ в работе шине данных CAN. Провести диагностику системы FR (FMR)

0 07 11
Недостоверность данных комбинации приборов INS. Диагностика комбинации приборов (INS), п-модуля и К-модуля: проверка памяти неисправностей (списка кодов)

0 07 12
Комбинация приборов INS. Отказ в работе шине данных CAN. Диагностика комбинации приборов (INS), п-модуля и К-модуля: проверка памяти неисправностей (списка кодов)

0 06 04
FLA. Короткое замыкание U+, сигнальная лампочка предпускового перегрева

0 07 06
FLA. Разность напряжений блока управления

0 07 07
FLA. Неисправность шины передачи данных CAN

0 07 08
FLA. Внутренняя неисправность блока управления

0 07 09
FLA. Внутренняя неисправность блока управления

0 08 11
FLA. Превышение температуры воздуха наддува

0 10 10... 0 10 11 •
EDW. Противоугонная сигнализационная система не функционирует

0 10 10... 0 10 11
KSA. Закрывание невозможно, запустите автомобиль ключом

0 10 11
Неравномерный (более 15 %) износ тормозных накладок 1-го переднего моста. Проверить тормозные накладки, датчик и его проводку/разъемы

0 10 12
Неравномерный (более 30 %) износ тормозных накладок 1-го переднего моста. Проверить тормозные накладки, датчик и его проводку/разъемы

0 10 15
Неисправность датчика температуры масла двигателя. Показания выше диапазона измерений. «-//-« «+» Проверить датчик и его проводку/разъемы

0 10 16
Неисправность датчика температуры масла двигателя. Показания ниже диапазона измерений «-». Проверить датчик и его проводку/разъемы

0 10 29
Истечение времени ожидания сигнала от электромагнитного клапана ABS Удалить код неисправности

0 11 05
Рычаг управления двигателем/постоянный тормоз. Короткое замыкание сигнала на АКБ/механическое повреждение «-(-».Проверить рычаг управления двигателем/постоянный тормоз и его проводку/разъемы

0 1111
Неравномерный (более 15 %) износ тормозных накладок 2-го переднего моста. Проверить тормозные накладки, датчик и его проводку/разъемы

0 1112
Неравномерный (более 30 %) износ тормозных накладок 2-го переднего моста. Проверить тормозные накладки, датчик и его проводку/разъемы

0 11 40
Рычаг управления двигателем/постоянный тормоз. Короткое замыкание сигнала на «массу»/механическое повреждение «-//-». Проверить рычаг управления двигателем/постоянный тормоз и его проводку/разъемы

0 12 11
Неравномерный (более 15 %) износ тормозных накладок 1 -го заднего моста. Проверить тормозные накладки, датчик и его проводку/разъемы

0 12 12
Неравномерный (более 30 %) износ тормозных накладок 1 -го заднего моста. Проверить тормозные накладки, датчик и его п роводку/разъе м ы

0 12 23
Выключатель 1, Х1.18/1 педали сцепления. Нарушение регулировки «-//-»

0 12 23... 0 23 22
FMR Темпомат не функционирует

0 13 02
Блок управления клемма 15, Х1 18/7. Напряжение выше нормы. Проверьте проводку/разъемы блока управления. Устранить дефекты/коррозию произвести ремонт или замену

0 13 11
Неравномерный (более 15 %) износ тормозных накладок 2-го заднего моста. Проверить тормозные накладки, датчик и его проводку/разъемы


0 13 12
Неравномерный (более 30 %) износ тормозных накладок 2-го заднего моста. Проверить тормозные накладки, датчик и его проводку/разъемы

0 13 15
Неисправность датчика атмосферного давления. Показания выше диапазона измерений «-//-» «+» Проверить датчик и его проводку/разъемы

0 13 16
Неисправность датчика атмосферного давления. Показания ниже диапазона измерений «-». Проверить датчик и его проводку/разъемы

0 13 21
К-модуль. Неправильная параметризация. Проверьте бортовое программирование К-модуля

0 13 33
К-модуль. Повреждение/долгое нажатие кнопок (5 секунд). Выключите зажигание и произведите замену К-модуля

0 15 07
Датчик температуры охлаждающей жидкости. Короткое замыкание сигнала на «массу» «-». Проверить датчик и его проводку/разъемы

0 15 41
Датчик температуры охлаждающей жидкости. Короткое замыкание сигнала на АКБ «+» или «-//-». Проверить датчик и его проводку/разъемы

0 16 07
Датчик температуры масла. Короткое замыкание сигнала на «массу» «-». Проверить датчик и его проводку/разъемы

0 16 23
Выключатель 1 и 2 Х1.18/1 и 18/2 педали сцепления. Нарушение регулировки, залипание

0 16 41
Датчик температуры масла. Короткое замыкание сигнала на АКБ «+» или «-//-». Проверить датчик и его проводку/разъемы

0 19 23
FMR. Включение двигателя невозможно

0 19 41
Клемма питания 15. Напряжение выше нормы. Проверьте генератор/регулятор, при необходимости произведите замену. Ошибка отображается на красном поле многофункционального дисплея

0 19 42
Клемма питания 15. Напряжение ниже нормы. Проверьте АКБ/клеммы АКБ на надежное соединения с проводкой и отсутствие коррозии. Ошибка отображается на красном поле многофункционального дисплея

0 20 21
EDW Невозможна проверка работоспособности с помощью фонарей указателя поворота

0 20 21... 0 20 22
FFB Дистанционное радиоуправление не возможно, заблокируйте автомобиль ключом

0 20 21
KSA. Дистанционное радиоуправление не возможно, заблокируйте автомобиль ключом

0 20 21
ZVA. Открывание с помощью ДУ невозможно, воспользуйтесь ключом

0 21 21...0 21 22
KSA. Система управлением люка на крыше не функционирует

0 22 05
Ездовой сигнал ТСО. Показание недостоверны. Проверить блок ; управления и его проводку/разъемы (между ТСО и FSS)

0 22 21... 0 23 21
EDW. Невозможна тревожная звуковая сигнализация

0 22 21
КSA. Система управления открывающихся элементов кабины не функционирует

0 22 21
ZVA. Центральная блокировка замков невозможна

0 22 22
КSA. После закрытия всех элементов кабины произведите аварийную остановку на автомобиле транспортирующем опасные материалы

0 22 22
ZVA. После центральной блокировки замков включить аварийный выключатель NOT-AUS (у автомобилей для опасной перевозки грузов)

0 24 20 0 24 22
FMR. Включение двигателя невозможно
0 25 09
Повреждение проводки датчика уровня масла двигателя «—//—/». Проверить датчик уровня масла двигателя и его проводку/разъемы

0 25 15
Неисправность датчика уровня масла двигателя. Показания выше диапазона измерений. Проверьте и откорректируйте уровень масла, при необходимости замените датчик

0 25 16
Неисправность датчика уровня масла двигателя. Показания ниже диапазона измерений. Проверьте и откорректируйте уровень масла, при необходимости замените датчик

0 25 17
Неисправность датчика уровня масла двигателя. Показания недостоверно. Проверьте и откорректируйте уровень масла, при необходимости замените датчик

0 30 15
Датчик давления топлива: неисправность датчика. Показания выше диапазона измерений «-//-» «+». Проверить датчик и его провода/разъемы

0 30 16
Датчик давления топлива: неисправность датчика. Показание ниже диапазона измерений «-». Проверить датчик и его п ровода/разъе м ы

0 30 21... 0 32 22
КSA. Центральный замок не функционирует

0 30 21... 0 32 22
ZVA. Центральная блокировка замков невозможна

0 30 32
FMR. Моторный тормоз не функционирует

0 30 50
FFB. Необходимо заменить батарейные элементы в последнем использовавшемся устройстве ДУ

0 35 33
Датчик уровня охлаждающей жидкости. Повреждение.

0 38 12
Неправильная параметризация ASR. Проверьте подозрения на повреждения Х4 pin 4 и 7. Проверьте и откорректируйте параметризацию

0 40 21... 0 44 21
KSA. Неисправность подъемника стекла двери


0 40 24
Неисправность процессора аварийного режима

0 40 37 0 40 48
Недостоверное количество цилиндров. Выполните сброс (выключите зажигание более чем на 7 сек.) и Удалите код неисправности. Если код неисправности появляется снова, замените блок управления MR (LPD). Возможна ошибка программного обеспечения - не запрограммирован массив данных параметрической поверхности

0 40 38
Сбой во 2-м выходном каскаде. Замените блок стартера управления MR (PLD)

0 40 40
Сбой при распознавании уровней выходного каскада стартера. Замените блок управления MR (PLD)

0 40 46
Правый датчик частоты вращения переднего моста. Предупреждение о неисправности. Удалить код неисправности

0 40 47
Правый колесный магнит переднего моста. Проверить зазор в колесном подшипнике. Провести правильную установку магнита, при необходимости произвести замену

0 40 47
Повреждение массива данных параметрической поверхности. Замените блок управления MR (PLD)

0 40 50
Блок управления не соответствует двигателю. Замените блок управления MR (PLD). Возможна ошибка программного обеспечения

0 40 51
Внутрисистемный сбой блока управления. Провал напряжения при переходе в режим покоя из-за неправильной контрольной суммы. Выполните сброс или замените блок управления MR (PLD), если такая неисправности появляется снова, - ошибка программного обеспечения

0 41 05
Температура масла замедлителя. Показания недостоверны. Провести диагностику RS (RET) и диагностику DTC памяти

0 41 10
Температура масла замедлителя. Показания превышают максимально допустимую температуру. Провести диагностику RS (RET) и диагностику DTC памяти

0 41 20
Температура масла замедлителя. Отказ в работе шине данных CAN. Провести диагностику RS (RET) и диагностику DTC памяти

0 41 46
Левый датчик частоты вращения переднего моста. Предупреждение о неисправности. Удалить код неисправности

0 42 40
EDW. Противоугонная сигнализационная система не функционирует

0 41 47
Левый колесный магнит переднего моста. Проверить зазор в колесном подшипнике. Провести правильную установку магнита, при необходимости произвести замену

0 42 46
Правый датчик частоты вращения заднего моста. Предупреждение о неисправности. Удалить код неисправности

0 42 47
Правый колесный магнит заднего моста. Проверить зазор в колесном подшипнике. Провести правильную установку магнита, при необходимости произвести замену

0 43 46
Левый датчик частоты вращения заднего моста. Предупреждение о неисправности. Удалить код неисправности

0 43 47
Левый колесный магнит заднего моста. Проверить зазор в колесном подшипнике. Провести правильную установку магнита, при необходимости произвести замену

0 46 41
FMR. Неисправна педаль акселератора, ограничение числа оборотов («аварийное» «число» оборотов), мощность двигателя уменьшена

0 46 42
FMR. Не достигается положение холостого хода педали акселератора

0 46 42
Положение педали акселератора не соответствует закрытому положению дросселя. Считайте данные BW 13

0 46 43
FMR. Включение функции «кик-даун» возможно без усилия при нажатии на педаль акселератора.

0 46 43
Положение педали акселератора не соответствует открытому положению дросселя (положение «кик-даун»). Считайте данные BW 13

0 46 44
Педаль акселератора неподвижна

0 48 21
KSA. Система управления открывающихся элементов кабины функционирует только с пульта ДУ

0 50 40... 0 60 51
KSA. Операции со
стеклоподъемником не производить

0 51 05
Температура масла двигателя. Показания недостоверны. Провести диагностику FR (FMR), MR (PLD) и диагностику DTC памяти

0 51 10
Температура масла двигателя. Показания превышают максимально допустимую температуру. Провести диагностику FR (FMR), MR (PLD) и диагностику DTC памяти

0 51 13
Вязкость масла двигателя. Показания недостоверны. Проведите проверку вязкости и замену масла для соответствующей температуре окружающей среды. Провести диагностику FR (FMR)

0 51 20
Температура масла двигателя. Отказ в работе шине данных CAN. Провести диагностику FR (FMR) и диагностику DTC памяти

0 52 05
Температура охлаждающей жидкости. Показания недостоверны. Провести диагностику FR (FMR) и диагностику DTC памяти

0 52 10
Температура охлаждающей жидкости. Показания превышают максимально допустимую температуру. Провести диагностику FR (FMR) и диагностику DTC памяти

0 52 20
Температура охлаждающей жидкости. Отказ в работе шине данных CAN. Провести диагностику FR (FMR) и диагностику DTC памяти

0 53 20
Загрязнение топливного фильтра. Отказ в работе шине данных CAN. Провести диагностику FR (FMR) и диагностику DTC памяти

0 59 51
FMR. Включение двигателя невозможно


0 60 92
Нарушение синхронизации при передаче данных от тормозных датчиков. Стереть код неисправности. Произвести замену тормозных датчиков

0 61 61
Блок управления: внутрисистемная неисправность блока управления. Заменить блок управления WS (FSS) и перезаписать данные из старого в новый блок управления. После замены, при необходимости, удалить коды 0 34 20, 0 35 20, 1 34 05 и 1 35 05

0 71 20
Привод сцепления. Отказ в работе шине данных CAN. Игнорировать ошибку

0 75 42
Напряжение АКБ выше нормы. Считайте память неисправностей INS. При коде неисправности 0 19 41 (INS) проверьте генератор/регулятор, при необходимости произведите ремонтные работы

0 75 43
Напряжение АКБ ниже нормы. Считайте память неисправностей INS. При коде неисправности 0 19 41 (INS) зарядите АКБ, при необходимости произведите замену

0 90 44
Насос цилиндра 1, допуск подачи топлива при регулировке холостого хода (LRR)

0 91 44
Насос цилиндра 2, допуск LRR

0 92 44
Насос цилиндра 3, допуск LRR

0.93 44
Насос цилиндра 4, допуск LRR

0 94 44
Насос цилиндра 5, допуск LRR

0 95 44
Насос цилиндра 6, допуск LRR

0 96 44
Насос цилиндра 7, допуск LRR

0 97 44
Насос цилиндра 8, допуск LRR

0 90 45
Насос цилиндра 1, допуск подачи топлива под нагрузкой

0 91 45
Насос цилиндра 2, допуск подачи топлива под нагрузкой

0 92 45
Насос цилиндра 3, допуск подачи топлива под нагрузкой

0 93 45
Насос цилиндра 4, допуск подачи топлива под нагрузкой

0 94 45
Насос цилиндра 5, допуск подачи топлива под нагрузкой

0 95 45
Насос цилиндра 6, допуск подачи топлива под нагрузкой

0 96 45
Насос цилиндра 7, допуск подачи топлива под нагрузкой

0 97 45
Насос цилиндра 8, допуск подачи топлива под нагрузкой

0 98 46
Прекращение диагностики подачи топлива в цилиндры. Повторите диагностику подачи топлива в цилиндры

1 00 97... 1 33 82
AG. Неисправность автоматического режима, возможен только ручной режим работы

1 01 00 1 01 01
Нарушение связи с блоком FR (FMR) по проводу «High» шины данных CAN. Нарушение связи с блоком FR (FMR) по проводу «Low» шины данных CAN. Возможно только считывание сохраненной в памяти неисправностей ошибки. Проверьте параметр «Возможность работы по 1-проводной схеме». Считайте действительное значение 28. Проверьте надежность подсоединения разъема шины данных CAN к блоку FR (FMR) и устраните неисправности

1 01 02
Недостоверность данных FR (FMR). Считайте память неисправностей блока управления FR (FMR). Сотрите имеющиеся актуальные ошибки, кроме кодов неисправности шины данных CAN 1 02 00, 1 02 01 или 1 02 03

1 01 02 ...1 01 04
PLD. Двигатель может функционировать только с постоянным числом оборотов

1 01 04
Нарушение связи с блоком FR (FMR) по шине данных CAN. См. коды неисправностей 1 01 00 и 1 01 01

1 01 10
Отказ в работе шине данных CAN с замедлителя. Проверить проводку/ разъемы шины данных CAN а/м Диагностика комбинации приборов (INS), п-модуля и К-модуля: проверка памяти неисправностей (списка кодов)

1 01 13
Отказ в работе шине данных CAN с замедлителя «-//-». Проверить проводку/разъемы шины данных CAN а/м

1 01 16
Отказ в работе шине данных CAN

1 02 01
Односторонний сигнал от CAN к MR(PLD)

1 02 03
Циркуляция сигнала от CAN к MR(PLD)

1 02 04
FLA. Короткое замыкание U+, свеча накаливания

1 01 32
Блок управления. Показания срока службы недостоверно. Заменить блок управления WS (FSS) и перезаписать данные из старого в новый блок управления

1 01 33
Блок управления. Параметры автомобиля недостоверны. Заменить блок управления WS (FSS) и перезаписать данные из старого в новый блок управления

1 01 35
Блок управления. Внутрисистемная неисправность блока управления. Заменить блок управления WS (FSS) и перезаписать данные из старого в новый блок управления

1 02 11
Ошибка при опознавании данных системы управления тормозами BS (ЕРВ) и ABS. Провести диагностику ABS и BS (ЕРВ)

1 02 12
Система управления тормозами BS (ЕРВ) и ABS. Отказ в работе шине данных CAN. Провести диагностику ABS и BS (ЕРВ)

1 03 01
INS. Датчик блокировки двери водителя (неисправность датчика)


1 03 08
INS. Датчик блокировки двери водителя (замыкание на массу)

1 03 11
Недостоверность данных FR (FMR). Провести диагностику FR (FMR)

1 03 12
Система FR (FMR). Отказ в работе шине данных CAN. Провести диагностику FR (FMR)

1 03 08
Повреждение проводки датчика углового положения коленчатого вала «-». Проверить датчик и его проводку/разъемы

1 03 08... 1 04 13
PLD. Число оборотов двигателя или мощность двигателя уменьшены

1 03 10
FLA. Постоянное возбуждение электромагнитного клапана 1

1 03 09
Неисправность датчика углового положения коленчатого вала «-//-». Проверить провод электропитания на обрыв или короткое замыкание, устранить неисправность. Заменить датчик углового положения коленчатого вала вместе с зажимной втулкой

1 03 10
Неисправность датчика углового положения коленчатого вала. Низкий уровень сигнала. Проверить проводку/разъемы датчика. При выключенном двигателе извлеките датчик и произведите его очистку.
При механических повреждениях датчик подлежит замене. Установите датчик до упора и при необходимости замените втулку

1 03 11
Неисправность датчика углового положения коленчатого вала. Недостоверность согласования сигналов о положении коленчатого/распределительного вала. Извлечь датчики положения коленчатого и распределительного вала, произвести осмотр:
- при необходимости удалить металлическую стружку;
- при механическом повреждении (отчетливые следы износа) заменить. Проверить фиксированную посадку датчиков положения коленчатого/распределительного вала, при необходимости заменить зажимную втулку, при неработающим двигателе вставить датчики до упора

1 03 12
Отсутствует сигнала от датчика угла поворота коленчатого вала. При неработающем двигателе нажать датчик до упора. Проверьте проводку/разъемы датчика

1 03 13
Неправильная полярность датчика угла поворота коленчатого вала (выдача кода после проведения ННТ теста). Присоедините правильно проводку к датчику

1 03 60
Прерывание передачи данных по шине тормозной системы CAN. Проверить проводку/разъемы шины данных CAN к осевому модулятору. Выключите зажигание и произведите замену осевого модулятора (не приводите в действие педаль тормоза). Включите зажигание и, если ошибка присутствует, произведите замену блока управления BS (ЕРВ). Удалите коды неисправности

1 03 63
Открытая циркуляция данных шины тормозной системы CAN. Проверить проводку/разъемы шины данных CAN к осевому модулятору. Выключите зажигание и произведите замену осевого модулятора (не приводите в действие педаль тормоза). Включите зажигание и, если ошибка присутствует, произведите замену блока управления BS (ЕРВ). Удалите коды неисправности

1 04 08
Повреждение проводки датчика положения распределительного вала «-». Проверить датчик и его проводку/разъемы

1 04 09
Неисправность датчика углового положения распределительного «-//-» Проверить проводку/разъемы датчика. При выключенном двигателе извлеките датчик и произведите его очистку. При механических повреждениях датчик подлежит замене. Установите датчик до упора

1 04 12
Отсутствует сигнала от датчика угла поворота распределительного вала. При неработающем двигателе нажать датчик до упора. Проверьте проводку/разъемы датчика

1 04 13
Неправильная Полярность датчика положения распределительного вала. Присоедините правильно проводку к датчику

1 05 30
Превышение допустимой частоты вращения коленчатого вала. Удалите код неисправности и, если необходимо, проинформируйте водителя относительно максимальной частоты вращения

1 06 01
Датчик конденсата: провод датчика. Проверить датчик конденсата и провода/разъемы между датчиком, блоком управления WS (FSS) и базовым модулем

0 06 01 0 06 04
Датчик конденсата: провод датчика «-//-». Проверить датчик конденсата и провода/разъемы между датчиком, блоком управления WS (FSS) и базовым модулем

0 06 05
Датчик конденсата: неисправность датчика. Показания недостоверны Проверить датчик конденсата

1 08 20
Блок управления. Внутрисистемная неисправность блока управления. Замените блок управления RET

1 09 01
К-линия «-». Проведите проверку проводки/диагностику SIL (SIR), ZHE, FFB, ZVA, KSA, АТА, SRS

1 09 02
К-линия «+». Проведите проверку проводки/диагностику SIL (SIR), ZHE, FFB, ZVA, KSA, ATA, SRS/

1 09 02
Напряжение на клемме 30 ниже нормы (менее 17.5 В) или «-//-». Проверьте АКБ и проводку/разъемы

1 10 01
Напряжение на клемме 15 Х1 18/7 выше нормы (более 33 В). Проверьте генератор/регулятор, при необходимости произведите ремонтные работы

1 10 02
Напряжение на клемме 15, Х1 18/7 ниже нормы (менее 17.5 В). Проверьте АКБ и проводку/разъемы

1 10 10... 1 10 11
FFB. Дистанционное радиоуправление невозможно, заблокируйте автомобиль ключом


1 10 10
Блок управления. Повреждение. Замените блок управления АВS

1 10 11
Неравномерный (более 25 %) износ тормозных накладок 1-го переднего моста. Проверить тормозные накладки, датчик и его проводку/разъемы

1 10 11... 1 10 13
МКR. Динамические свойства автомобиля при трогании могут измениться

1 10 12
Блок управления. Неправильная параметризация. Проверить и откорректировать параметризацию

1 10 94
Установлены разные по диаметру шины. Проверьте считанные данные М\Л/ 25 (окружность шины в мм х 25, задний мост). Проверьте шины

1 11 01
КSА. Выключите внутреннее освещение вручную

1 11 02
КSА. Окна не функционируют

1 11 02
Блок управления. Напряжение на клемме 30 Х1 18/9 ниже нормы. Проверьте напряжение по данным ЕРВ 1\М 27. Проверьте блок управления, проводку/разъемы

1 11 03
Блок управления. Клемма 31 Х1 18/9 «-//-». Проверьте напряжение по данным ЕРВ М\Л/ 27. Произведите очистку или замену разъемов, блока управления/проводки

1 11 11
Неравномерный (более 2 %) износ тормозных накладок 2-го переднего моста. Проверить тормозные накладки, датчик и его проводку/разъемы

1 11 15 ...1 15 16
РLD. Мощность двигателя может быть уменьшена

1 11 15
Неисправность датчика температуры топлива. Показания выше диапазона измерений «-//-» «+». Проверить проводку/разъемы датчика. При необходимости произведите замену датчика

1 11 16
Неисправность датчика температуры топлива. Показания ниже диапазона измерений «-». Проверить проводку/разъемы датчика. При необходимости произведите замену датчика

1 12 02
Блок управления. Напряжение на клемме 30 Х1 18/8 Напряжение ниже нормы. Проверьте напряжение по данным ЕРВ М\Л/ 28. Произведите очистку или замену разъемов, блока управления/проводки

1 12 03
Блок управления. Клемма 30 Х1 18/8 «-//-». Проверьте напряжение по данным ЕРВ МУ\1 28. Произведите очистку или замену разъемов, блока управления/проводки

1 12 11
Неравномерный (более 25 %) износ тормозных накладок 1 -го заднего моста. Проверить тормозные накладки, датчик и его проводку/разъемы.

1 12 15
Неисправность датчика температуры нагнетаемого воздуха. Показания выше диапазона измерений «-//-» «+». Проверить проводку/разъемы датчика. При необходимости произведите замену датчика

1 12 16
Неисправность датчика температуры нагнетаемого воздуха. Показания ниже диапазона измерений «-». Проверить проводку/разъемы датчика. При необходимости произведите замену датчика

1 12 20
Проводка К-модуль, п-модуль. Повреждение. Проверьте проводку между Х2 pin 18/6 и ХЗ pin 18/14. Если код неисправности появляется снова произведите замену К-модуля и при необходимости п-модуля

1 13 11
Неравномерный (более 25 %) износ тормозных накладок 2-го заднего моста. Проверить тормозные накладки, датчик и его проводку/разъемы

1 13 30
Напряжение АКБ выше нормы. Считайте память неисправностей INS. При коде неисправности 0 19 41 (INS) проверьте генератор/регулятор, при необходимости произведите ремонтные работы

1 13 31
Напряжение АКБ ниже нормы. Считайте память неисправностей INS. При коде неисправности 0 19 41 (INS) зарядите АКБ, при необходимости произведите замену

1 13 30
Ограничительный клапан замедлителя Y44 . Короткое замыкание сигнала на АКБ «+». Проверить датчик и его проводку/разъемы

1 13 31
Ограничительный клапан замедлителя Y44 . Короткое замыкание сигнала на «массу» «-//-» или «-». Проверить датчик и его проводку/разъемы

1 13 32
К-модуль. Повреждение. Выключите зажигание и произведите замену К- модуля

1 13 32
Ограничительный клапан замедлителя Y44. Показания недостоверны. Произвести диагностику RET и замену контрольного модуля

1 14 01
Повреждение проводки левого датчика тормозных накладок 1-го переднего моста. Проверить датчик и его проводку/разъемы

1 14 02
Неисправность левого датчика тормозных накладок 1-го переднего моста. Показания выше диапазона измерений. Проверить датчик

1 14 03
Неисправность левого датчика тормозных накладок 1-го переднего моста. Показания ниже диапазона измерений. Проверить датчик

1 14 04
Повреждение проводки левого датчика тормозных накладок 1-го переднего моста «-//-». Проверить проводку, датчик и блок управления WS (FSS)

1 14 04
Питание датчика 24 В «-». Проверьте питающий кабель к пропорциональному реле клапана (Х4.12/9), контрольному клапану прицепа (Х2,15/13) и датчику тормозного клапана (Х5.6/1)

1 14 05
Питание датчика 24 В «+». Проверьте питающий кабель к пропорциональному реле клапана (Х4.12/9), контрольному клапану прицепа (Х2,15/13) и датчику тормозного клапана (Х5.6/1)


1 14 15
Неисправность датчика давления нагнетаемого воздуха. Показания выше диапазона измерений «-//-» «+». Проверить проводку/разъемы датчика. При необходимости произведите замену датчика

1 14 16
Неисправность датчика давления нагнетаемого воздуха. Показания ниже диапазона измерений «-». Проверить проводку/разъемы датчика. При необходимости произведите замену датчика

1 14 17
Неисправность датчика давления нагнетаемого воздуха. Показания недостоверны. Проверить проводку/разъемы датчика. При необходимости произведите замену датчика/блока управления

1 14 20
Неисправность левого датчика тормозных накладок 1-го переднего моста. Отсутствие сигнала в шине данных CAN.
Проверить датчик. Произвести диагностику BS (ЕРВ)

1 14 21
n-модуль. Неправильная параметризация. Проверьте бортовое программирование n-модуля (модуль тахометра). Если код неисправности появляется снова, произведите замену п-модуля

1 14 32
п-модуль. Повреждение. Выключите зажигание, удалите код неисправности и произведите замену п-модуля

1 15 01
Повреждение проводки правого датчика тормозных накладок 1-го переднего моста. Проверить датчик и его проводку/разъемы

1 15 02
Неисправность правого датчика тормозных накладок 1-го переднего моста. Показания выше диапазона измерений. Проверить датчик

1 15 03
Неисправность правого датчика тормозных накладок 1-го переднего моста. Показания ниже диапазона измерений. Проверить датчик

1 15 04
Повреждение проводки правого датчика тормозных накладок 1 -го переднего моста «-//-». Проверить проводку, датчик и блок управления WS (FSS)

1 15 05
Питание осевого модулятора «+». Проверьте питающий кабель осевому модулятору (Х2.15/7) разомкнут/короткое замыкание

1 15 07
Датчик температуры охлаждающей жидкости. Короткое замыкание сигнала на «массу» «-». Проверить датчик и его проводку/разъемы


1 15 41
Датчик температуры охлаждающей жидкости. Короткое замыкание сигнала на АКБ «+» или «-//-». Проверить датчик и его проводку/разъемы

1 16 07
Датчик температуры масла. Короткое замыкание сигнала на «массу» «-». Проверить датчик и его проводку/разъемы

1 16 41
Датчик температуры масла. Короткое замыкание сигнала на АКБ «+» или «-//-». Проверить датчик и его проводку/разъемы

1 15 15
Неисправность датчика температуры охлаждающей жидкости. Показания выше диапазона измерений «-//-» «+». Проверить проводку/разъемы датчика. При необходимости произведите замену датчика

1 15 16
Неисправность датчика температуры охлаждающей жидкости. Показания ниже диапазона измерений «-». Проверить проводку/разъемы датчика. При необходимости произведите замену датчика

1 15 20
Неисправность правого датчика тормозных накладок 1 -го переднего моста. Отсутствие сигнала в шине данных CAN. Проверить датчик. Произвести диагностику BS (ЕРВ) и DTC памяти

1 16 01
Повреждение проводки левого датчика тормозных накладок 2-го переднего моста. Проверить датчик и его проводку/разъемы

1 16 02
Блок управления. Напряжение на клемме 31 Х1 18/12 ниже нормы. Проверьте напряжение по данным ЕРВ MW 27. Произведите очистку или замену разъемов, блока управления/пррводки

1 16 02
Неисправность левого датчика тормозных накладок 2-го переднего моста. Показания выше диапазона измерений. Проверить датчик

1 16 03
Неисправность левого датчика тормозных накладок 2-го переднего моста. Показания ниже диапазона измерений. Проверить датчик

1 16 04
Повреждение проводки левого датчика тормозных накладок 2-го переднего моста «-//-». Проверить проводку, датчик и блок управления WS (FSS)

1 16 09
Блок управления. Клемма 31 Х1 18/12 «-//-». Проверьте напряжение по данным ЕРВ MW 27. Произведите очистку или замену разъемов, блока управления/проводки

1 16 15...1 16 16
PLD. Существует риск поломки двигателя

1 16 15
Датчик давления масла двигателя. Показания выше диапазона измерений «-//-» «+». Проверить проводку/разъемы датчика. При необходимости произведите замену датчика

1 16 16
Неисправность датчика давления масла двигателя. Показания ниже диапазона измерений «-». Проверить проводку/разъемы датчика. При необходимости произведите замену датчика

1 16 17
Датчик давления масла двигателя. Показания недостоверны. Проверить проводку/разъемы датчика, включая 5В питающий кабель. При необходимости произведите ремонт или замену датчика

1 16 20
Неисправность левого датчика тормозных накладок 2-го переднего моста. Отсутствие сигнала в шине данных CAN. Проверить датчик. Произвести диагностику BS (ЕРВ) и DTC памяти

1 17 01
Повреждение проводки правого датчика тормозных накладок 2-го переднего моста. Проверить датчик и его проводку/разъемы


1 17 02
Блок управления. Напряжение на клемме 31 Х1 18/11 Напряжение ниже нормы. Проверьте напряжение по данным ЕРВ М\/\/ 28. Произведите очистку или замену разъемов, блока управления/проводки

1 17 02
Неисправность правого датчика тормозных накладок 2-го переднего моста. Показания выше диапазона измерений. Проверить датчик

1 17 03
Неисправность правого датчика тормозных накладок 2-го переднего моста. Показания ниже диапазона измерений. Проверить датчик

1 17 04
Неисправность правого датчика тормозных накладок 2-го переднего моста. Показания выше диапазона измерений «-//-». Проверить проводку, датчик и блок управления BS (FSS)

1 17 09
Блок управления. Клемма 31 Х1 18/11 «-//-». Проверьте напряжение по данным ЕРВ МW 28. Произведите очистку или замену разъемов, блока управления/проводки

1 17 20
Неисправность правого датчика тормозных накладок 2-ого переднего моста. Отсутствие сигнала в шине данных САN.
Проверить датчик. Произвести диагностику ВS (ЕРВ) и DТС памяти

1 18 01
Повреждение проводки левого датчика тормозных накладок 1 -го заднего моста. Проверить датчик и его проводку/разъемы

1 18 02
Неисправность левого датчика тормозных накладок 1 -го заднего моста. Показания выше диапазона измерений. Проверить датчик

1 18 03
Неисправность левого датчика тормозных накладок 1-го заднего моста. Показания ниже диапазона измерений. Проверить датчик

1 18 04
Повреждение проводки левого датчика тормозных накладок 1 -го заднего моста «-//-». Проверить проводку, датчик и блок управления BS (FSS)

1 18 18
PLD. Мощность двигателя может быть уменьшена

1 18 20
Неисправность левого датчика тормозных накладок 1-го заднего моста. Отсутствие сигнала в шине данных САМ. Проверить датчик. Произвести диагностику ВБ (ЕРВ) и ОТС памяти

1 19 01
Повреждение проводки правого датчика тормозных накладок 1-го заднего моста. Проверить датчик и его проводку/разъемы

1 19 02
Неисправность правого датчика тормозных накладок 1 -го заднего моста. Показания выше диапазона измерений. Проверить датчик

1 19 03
Неисправность правого датчика тормозных накладок 1-го заднего моста. Показания ниже диапазона измерений. Проверить датчик

1 19 03
Клемма питания 15. «-//-». Проверьте предохранитель F38. Если предохранитель в порядке проверьте проводку Х2, 18/5 n-модуля (модуля тахометра)

1 19 04
Повреждение проводки правого датчика тормозных накладок 1 -го заднего моста «-//-». Проверить проводку, датчик и блок управления WS (FSS)

1 19 20
Неисправность правого датчика тормозных накладок 1-го заднего моста. Отсутствие сигнала в шине данных CAN. Проверить датчик. Произвести диагностику BS (ЕРВ) и DTC памяти

1 18 18
Неисправность цепи нагнетания воздуха. Проверьте трубопровод между турбокомпрессором и воздушным радиатором

1 18 20
Неисправность цепи нагнетания воздуха. Показания выше диапазона измерений. Проверьте трубопровод между турбокомпрессором и воздушным радиатором

1 20 01
Повреждение проводки левого датчика тормозных накладок 2-го заднего моста. Проверить датчик и его проводку/разъемы

1 20 02
Неисправность левого датчика тормозных накладок 2-го заднего моста. Показания выше диапазона измерений. Проверить датчик

1 20 03
Неисправность левого датчика тормозных накладок 2-го заднего моста. Показания ниже диапазона измерений. Проверить датчик

1 20 02
FR (FMR). Проверить желтую и голубую проводку шины CAN от блока управления. Коды неисправности не отображаются на красном поле многофункционального дисплея

1 20 04
Повреждение проводки левого датчика тормозных накладок 2-го заднего моста «-//-». Проверить проводку, датчик и блок управления WS (FSS)

1 20 04
Электромагнитный клапан межосевой блокировки, Х1 18/15 «-». Проверьте клапан и его проводку/разъемы

1 20 05
Электромагнитный клапан межосевой блокировки, Х1 18/15 «+». Проверьте клапан и его проводку/разъемы

1 20 03
ASR электромагнитный клапан, Х1 18/15 «-//-». Проверьте проводку/разъемы. При необходимости произведите замену клапана ASR

1 20 04
ASR электромагнитный клапан, Х1 18/15 «-». Проверьте проводку/разъемы. При необходимости произведите замену клапана ASR

1 20 05
ASR электромагнитный клапан, Х1 18/15 «+». Проверьте проводку/разъемы. При необходимости произведите замену клапана ASR


1 20 06
PFA. Ошибка передачи данных/повреждение блока управления. Проверьте шину CAN на отсутствие короткого замыкания

1 20 07
FLA. Ошибка передачи данных/повреждение блока управления. Проверьте шину CAN на отсутствие короткого замыкания

1 20 08
KS (MKR). Ошибка передачи данных/повреждение блока управления. Проверить желтую и голубую проводку шины CAN от блока управления

1 20 09
GS (EPS). Ошибка передачи данных/повреждение блока управления. Проверить желтую и голубую проводку шины CAN от блока управления

1 20 11
SIR. Ошибка передачи данных/повреждение блока управления. Проверить проводку К от блока управления

1 20 12
SIL. Ошибка передачи данных/повреждение блока управления. Проверить проводку К от блока управления

1 20 13
ТСС. Ошибка передачи данных/повреждение блока управления. Проверить желтую и голубую проводку шины CAN от блока управления

1 20 14
ABS. Ошибка передачи данных/повреждение блока управления. Проверить желтую и голубую проводку шины CAN от блока управления

1 20 15
RS (RET). Ошибка передачи данных/повреждение блока управления. Проверить желтую и голубую проводку шины CAN от блока управления

1 20 17
NR (ENR). Ошибка передачи данных/повреждение блока управления. Проверить желтую и голубую проводку шины CAN от блока управления

1 20 18
FFB. Ошибка передачи данных/повреждение блока управления. Проверить проводку К от блока управления

1 20 19
ZVA или KSA. Ошибка передачи данных/повреждение блока управления. Проверить проводку К от блока управления

1 20 20
EKL. Ошибка передачи данных/повреждение блока управления. Проверить желтую и голубую проводку шины CAN от блока управления

1 20 20
Неисправность левого датчика тормозных накладок 2-го заднего моста. Отсутствие сигнала в шине данных CAN. Проверить датчик. Произвести диагностику BS (ЕРВ) и DTC памяти

1 20 21
INS. Ошибка передачи данных/повреждение блока управления. Проверить желтую и голубую проводку шины CAN от блока управления

1 20 24
WS (FSS). Ошибка передачи данных/повреждение блока управления. Проверить желтую и голубую проводку шины CAN от блока управления

1 20 26
КОМ. Ошибка передачи данных/повреждение блока управления. Проверить желтую и голубую проводку шины CAN от блока управления

1 20 28
HZR. Ошибка передачи данных/повреждение блока управления. Проверить проводку К от блока управления

1 20 29
ZHE. Ошибка передачи данных/повреждение блока управления. Проверить проводку К от блока управления

1 20 36
BS (ЕРВ). Ошибка передачи данных/повреждение блока управления. Проверить желтую и голубую проводку шины CAN от блока управления

1 20 38
AT (AGE). Ошибка передачи данных/повреждение блока управления. Проверить желтую и голубую проводку шины CAN от блока управления

1 20 40
MR (PLD). Ошибка передачи данных/повреждение блока управления. Проверьте шину CAN на отсутствие короткого замыкания

1 20 44
EDW. Ошибка передачи данных/повреждение блока управления. Проверить проводку К от блока управления

Mercedes Actros MP1. Коды неисправностей. (Продолжение)



Категория: статьи по ремонту | Добавил: автоэлектрик (12.01.2018)
Просмотров: 1279 | Рейтинг: 0.0/0
Всего комментариев: 0
Добавлять комментарии могут только зарегистрированные пользователи.
[ Регистрация | Вход ]
