МАН ТГА электрическая схема ZBR2 (TGL/TGM/TGA)
ПРИНЦИПИАЛЬНАЯ СХЕМА ZBR2 (TGL/TGM/TGA)
рис.1

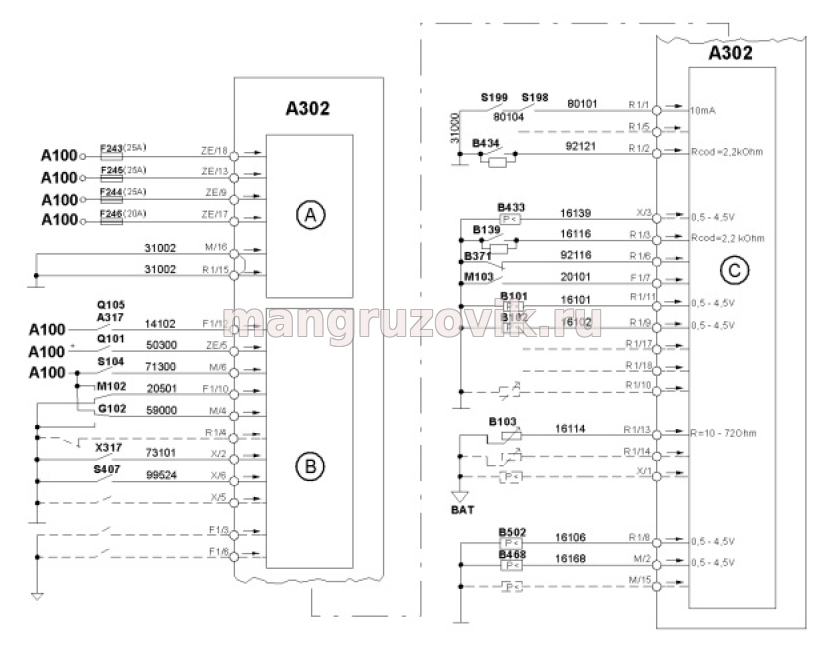

A100 Блок предохранителей и реле A302 Центральный бортовой компьютер (ЦБК)
A Электропитание F243 Предохранитель ZBR2 по плюсу F244 Предохранитель ZBR2 (клемма 30) F245 Предохранитель ZBR2 (клемма 30-2) F246 Предохранитель ZBR2 (клемма 15)
B Цифровые входы A317 Блок управления выключателем аккумуляторной батареи, аварийное отключение аккумуляторной батареи G102 Генератор 1 M102 Концевой выключатель стеклоочистителя Q101 Пусковой выключатель стартера клемма 50 Q105 Разъединитель плюса аккумуляторной батареи, аварийное отключение (A100 клемма 30) S104 Переключатель передачи заднего хода S407 Клавишный переключатель дополнительной смазки X317 Розетка прицепа ABS
C Аналоговые входы B101 Датчик остаточного давления в 1 тормозном контуре B102 Датчик остаточного давления в 2 тормозном контуре B103 Датчик запаса топлива 1 B139 Зонд уровня охлаждающей жидкости B371 Датчик уровня масла в 1 гидравлической рулевой системе B433 Датчик давления воздушного фильтра B434 Щуп для жидкости сцепления B468 Датчик остаточного давления в 4 тормозном контуре B502 Датчик остаточного давления в 3 тормозном контуре M103 Насос стеклоомывателя S198 Фиксация кабины справа S199 Фиксация кабины слева
ПРИНЦИПИАЛЬНАЯ СХЕМА ZBR2 (TGL/TGM/TGA)
рис.2

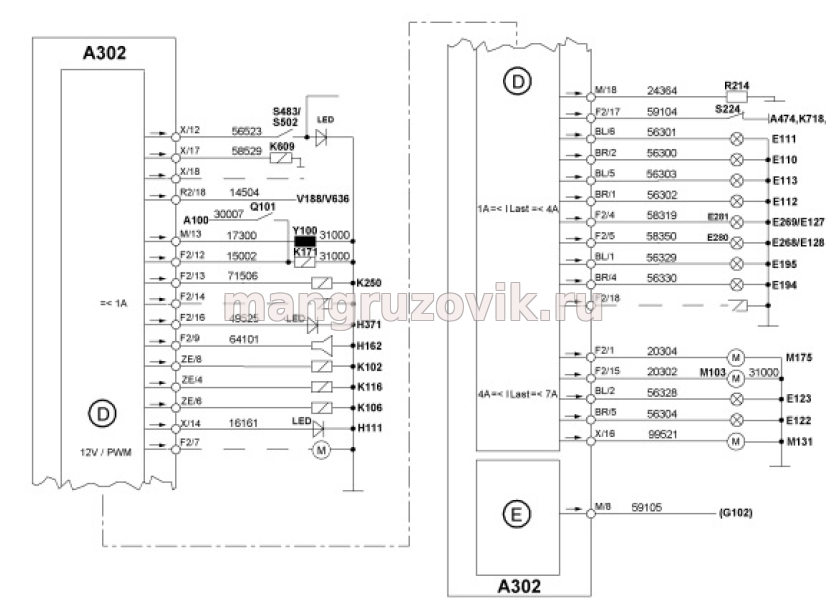

A100 Блок предохранителей и реле A302 Центральный бортовой компьютер
D Цифровые выходы A474 Прибор управления отоплением кабины без/с кондиционером E112 Дальний свет справа E113 Дальний свет слева E194 Фара дальнего света справа E195 Фара дальнего света слева E280 Освещение багажника сзади справа E281 Освещение багажника сзади слева H111 Центральная сигнальная лампочка H162 Предупредительный зуммер H371 Контрольная лампа аварийной сигнализации K102 Реле предпускового подогрева K106 Реле импульса стеклоочистителя K116 Реле стояночного света K171 Реле потребителей, клемма 15 K250 Реле фонарей заднего хода K609 Реле стояночного заднего габаритного фонаря K678 Реле дополнительного отопителя с отключением TRS K718 Реле температурного щупа внутреннего воздуха кондиционера M103 Насос стеклоомывателя M131 Централизованная смазочная система M175 Насос фароочистителя Q101 Пусковой выключатель R214 Нагревательный элемент для системы обогрева HGS S224 Выключатель обогрева стекол S483 Комбинированный выключатель/клавишный переключатель противотуманной фары/противотуманной задней фары S502 Клавишный переключатель задней противотуманной фары V188 Диодная группа из 8 диодов для аварийного выключателя аккумуляторной батареи V636 Диод клемма 15 - устройство управления аварийным отключением Y100 Электромагнитный клапан устройства предпускового подогрева
D Частотные выходы E110 Ближний свет справа E111 Ближний свет слева E122 Противотуманная фара справа E123 Противотуманная фара слева E127 Внутренний светильник (слева) E128 Внутренний светильник (справа) E268 Освещение двери со стороны сменного водителя E269 Освещение двери со стороны водителя
E Аналоговые выходы G102 Генератор 1
ПРИНЦИПИАЛЬНАЯ СХЕМА ZBR2 (TGL/TGM/TGA)
рис.3

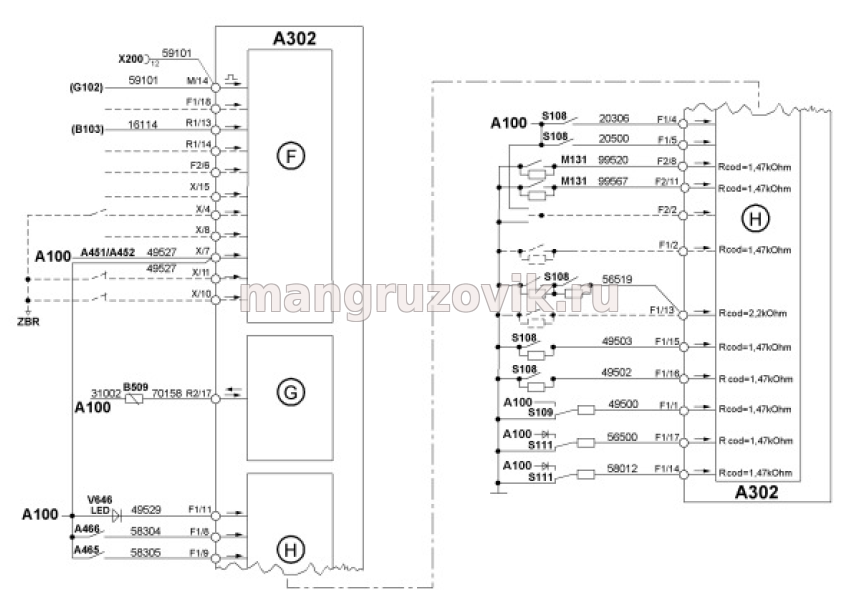

A100 Блок предохранителей и реле A302 Центральный бортовой компьютер
F Частотные входы A451 Дверной модуль со стороны водителя RL A452 Дверной модуль со стороны сменного водителя LL B103 Датчик запаса топлива 1 G102 Генератор 1 X200 Диагностическая розетка
G Сбор данных от датчика перемещения B509 Датчик перемещения переднего моста слева
H Контроль состояния элементов системы управления A465 Дверной замок слева A466 Дверной замок справа M131 Централизованная смазочная система S108 Переключатель на рулевой колонке (указатель поворота, стеклоочиститель и фары) S109 Переключатель системы аварийной световой сигнализации S111 Выключатель света V646 Диод центрального бортового компьютера -пробуждение
ПРИНЦИПИАЛЬНАЯ СХЕМА ZBR2 (TGL/TGM/TGA)
рис.4

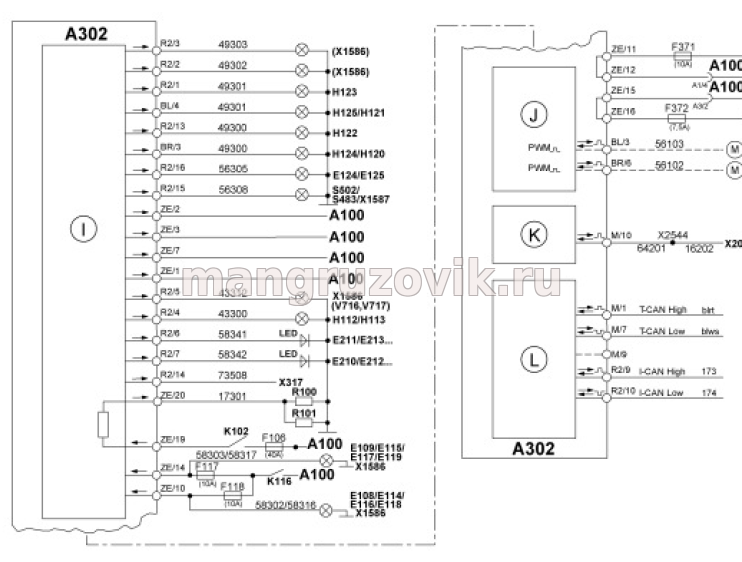

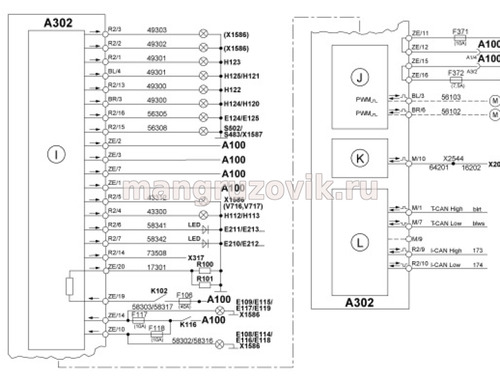

A100 Блок предохранителей и реле A302 Центральный бортовой компьютер A403 Управляющий процессор автомобиля
I Входы и выходы системы контроля силы тока E108 Стояночный свет справа E109 Стояночный свет слева E114 Габаритный фонарь спереди справа E115 Габаритный фонарь спереди слева E116 Габаритный фонарь сзади справа E117 Габаритный фонарь сзади слева E118 Задний габаритный фонарь справа E119 Задний габаритный фонарь слева E124 Задняя противотуманная фара тягача справа E125 Задняя противотуманная фара тягача слева E210 1. Габаритный боковой фонарь справа E211 1. Габаритный боковой фонарь слева E212 2. Габаритный боковой фонарь справа E213 2. Габаритный боковой фонарь слева F106 Предохранитель устройства предпускового подогрева F117 Предохранитель стояночного заднего габаритного фонаря слева F118 Предохранитель стояночного заднего габаритного фонаря справа F371 Напряжение питания FFR клемма 30 F372 Напряжение питания FFR клемма 15 H120 Передний указатель поворота тягача справа H121 Передний указатель поворота тягача слева H122 Задний указатель поворота тягача справа H123 Задний указатель поворота тягача слева H124 Боковой указатель поворота тягача справа H125 Боковой указатель поворота тягача слева K102 Реле предпускового подогрева K116 Реле стояночного света R100 Ток 1 накальной свечи предпускового подогрева R101 Ток 2 накальной свечи предпускового подогрева S483 Комбинированный выключатель/клавишный переключатель противотуманной фары/противотуманной задней фары S502 Клавишный переключатель задней противотуманной фары V716 Диод идентификации поворотного устройства прицепа V717 Диод идентификации поворотного устройства прицепа X1586 Электрический соединитель с 1 розеткой прицепа X1587 Электрический соединитель с 2 розеткой прицепа X317 Розетка прицепа ABS
J Управление шаговым двигателем
H112 Тормозной сигнал тягача справа H113 Тормозной сигнал тягача слева M117 Серводвигатель установки угла наклона фар слева M118 Серводвигатель установки угла наклона фар справа
K К-кабель KWP 2000 X200 Диагностическая розетка
L Шина данных CAN
|
