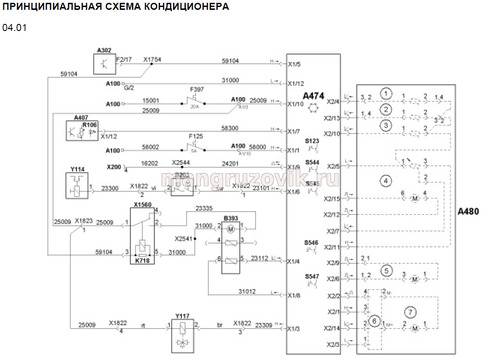

МАН ТГА электрическая схема кондиционера

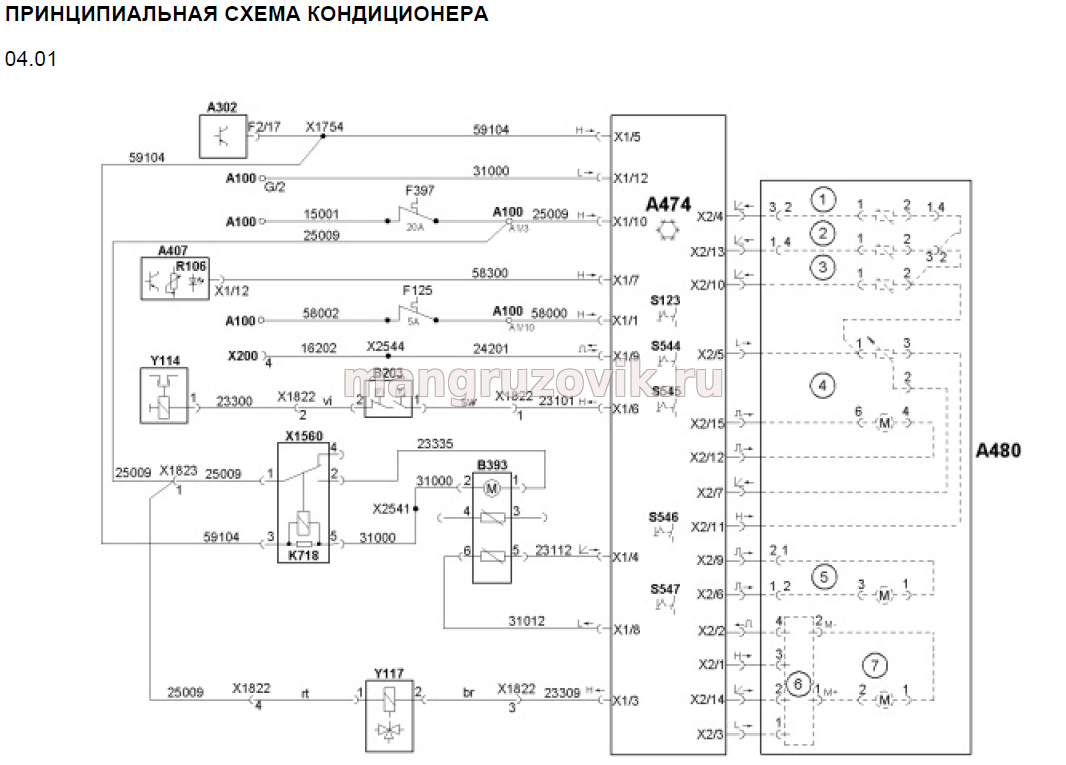

рис.1
A100 Блок предохранителей и реле A302 Центральный процессор 2 A407 Приборная панель A474 Прибор управления обогревом кабины без/с кондиционером A480 Кондиционер, поставка фирмы BEHR B203 Датчик максимального/минимального давления ресивера-осушителя (кондиционер) B393 Датчик температуры воздуха на внутреннем выпуске (кондиционер) F397 Предохранитель вентилятора отопителя/кондиционера F125 Предохранитель прожектора K718 Реле датчика температуры на внутреннем выпуске воздуха кондиционера R106 Потенциометр подсветки приборного щитка S123 Переключатель заслонки "свежий воздух / рециркуляция" S544 Выключатель режима AC S545 Выключатель режима "REHEAT" S546 Поворотный переключатель температуры на внутреннем выпуске S547 Поворотный переключатель управления вентилятором X200 Диагностическая розетка (MAN-cats) X1560 Монтажная колодка реле K718, X1754 Обжимное соединение кабеля 59104 X1822 Электрический соединитель кондиционера X1823 Электрический соединитель кондиционера клемма 15 X2541 Распределитель потенциала 21-жильный кабель 31000 X2544 Распределитель потенциала 21-жильный К-кабель Y114 Электромагнитная муфта компрессора Y117 Электромагнитный клапан переднего кондиционера
1 Датчик температуры испарителя 2 Датчик наружной температуры 3 Датчик температуры теплообменника 4 Перепускная заслонка отопителя 5 Свежий воздух / рециркуляция 6 Импульсный регулятор 7 Вентилятор

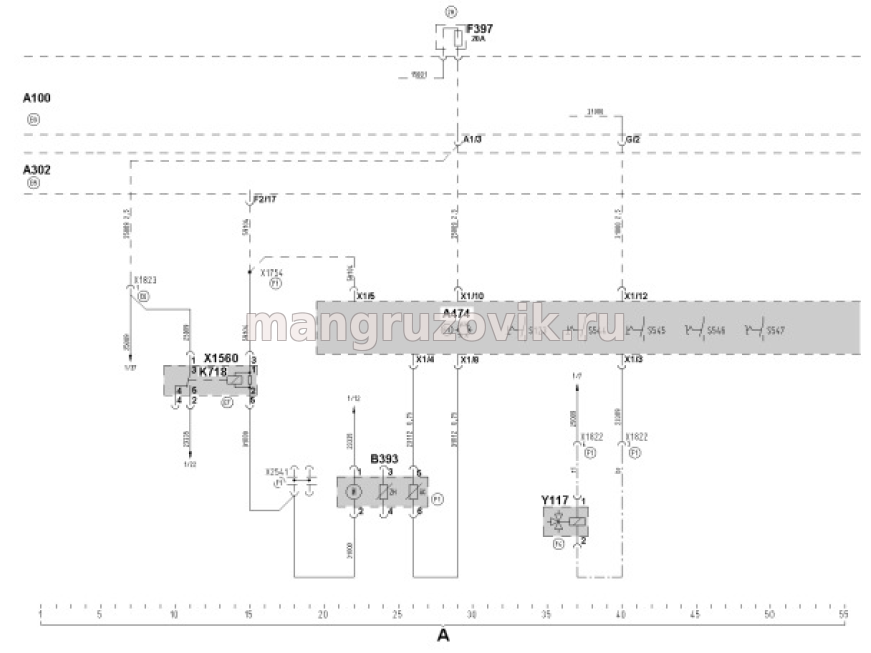

рис.2
A Электропитание, импульсный водяной клапан, датчик температуры воздуха на внутреннем выпуске
A100 Блок предохранителей и реле A302 Центральный процессор 2 A474 Прибор управления обогревом кабины без/с кондиционером B393 Датчик температуры воздуха на внутреннем выпуске (кондиционер) F397 Предохранитель вентилятора отопителя/кондиционера K718 Реле датчика температуры воздуха на внутреннем выпуске кондиционера S123 Переключатель заслонки "свежий воздух /рециркуляция" S544 Выключатель режима AC S545 Выключатель режима "REHEAT" S546 Поворотный переключатель температуры воздуха на внутреннем выпуске S547 Поворотный переключатель управления вентилятором X1560 Монтажная колодка реле K718, K.. X1754 Обжимное соединение кабеля 59104 X1822 Электрический соединитель кондиционера X1823 Электрический соединитель кондиционера клемма 15 X2541 Распределитель потенциала 21-жильный кабель 31000 Y117 Электромагнитный клапан переднего кондиционера

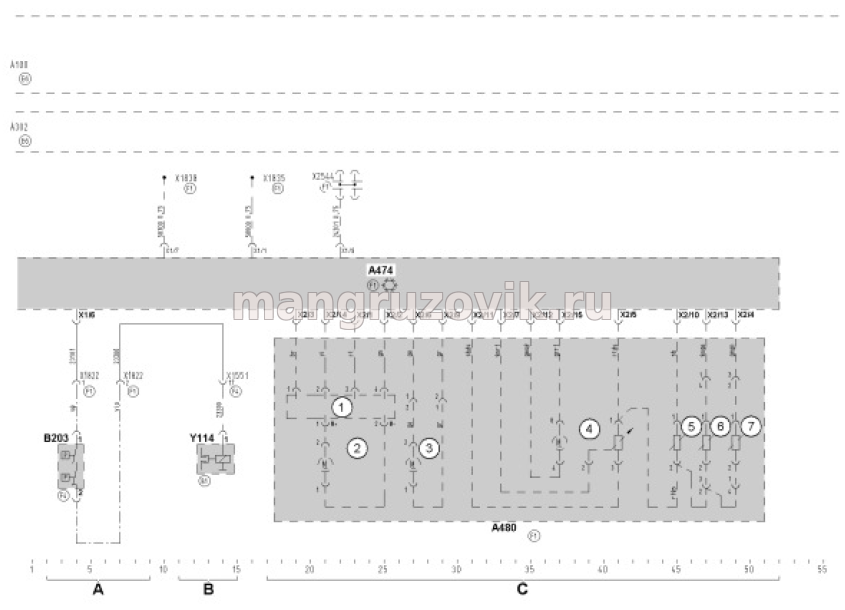

рис.3
A Ресивер-осушитель B Электромагнитная муфта, компрессор C Кондиционер, поставка фирмы BEHR
A100 Блок предохранителей и реле A302 Центральный процессор 2 A474 Прибор управления обогревом кабины без/с кондиционером A480 Кондиционер, комплект поставок фирмы BEHR B203 Датчик максимального/минимального давления ресивера-осушителя (кондиционер) X1551 Электрический соединитель двигателя/EDC/коробки передач II X1822 Электрический соединитель кондиционера X1823 Электрический соединитель кондиционера клемма 15 X1835 Обжимное соединение кабеля 58000 X1838 Обжимное соединение кабеля 58300 X2544 Распределитель потенциала 21-жильный К-кабель Y114 Электромагнитная муфта компрессора
1 Импульсный регулятор 2 Вентилятор 3 Свежий воздух / рециркуляция 4 Перепускная заслонка отопителя 5 Датчик температуры теплообменника 6 Датчик наружной температуры 7 Датчик температуры испарителя
|
