МАН ТГА электрическая схема EDC 7 MASTER/SLAVE D2840 LF25

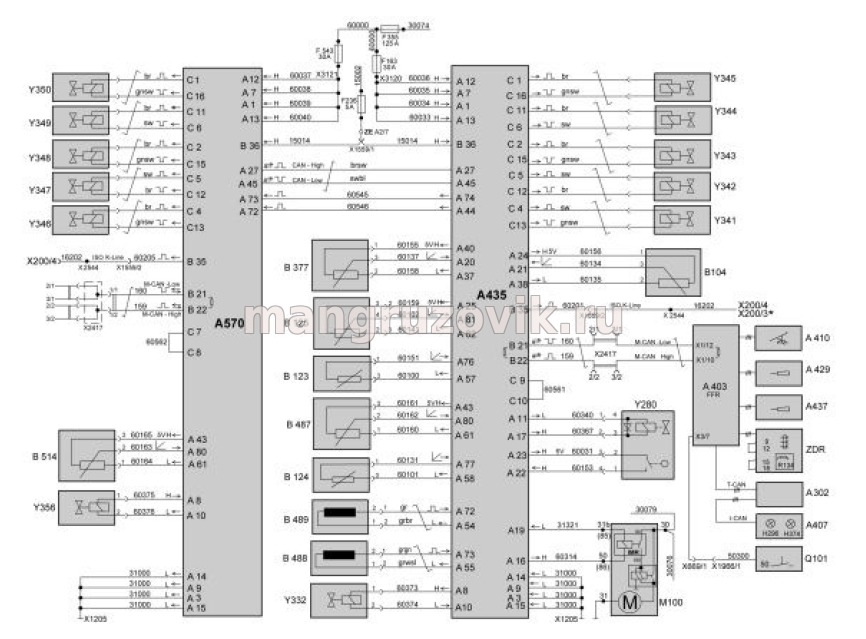

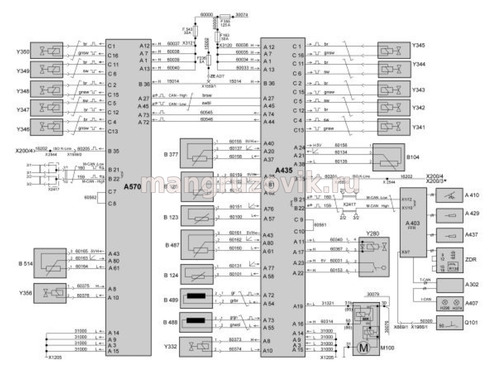

ПРИНЦИПИАЛЬНАЯ СХЕМА EDC 7 MASTER/SLAVE D2840 LF25
A302 Центральный бортовой компьютер A403 Управляющий процессор автомобиля A407 Приборная панель A410 Педаль акселератора A429 Выключатель Темпомат A435 Блок управления EDC (Master) A437 Сенсорный переключатель тормоза-замедлителя A570 Блок управления EDC II (Slave) B104 Датчик давления масла B123 Датчик температуры наддувочного воздуха B124 Датчик температуры охлаждающей жидкости B125 Датчик давления наддува B377 Датчик давления топлива B487 Датчик магистрального давления B488 Датчик частоты вращения коленчатого вала (инкрементный датчик частоты вращения) B489 Датчик частоты вращения распределительного вала (сегментный датчик частоты вращения) B514 Датчик магистрального давления II F163 Предохранитель регулировки двигателя (Master кл. 30) F236 Предохранитель регулировки двигателя (кл. 15) F355 Главный предохранитель 30-2 F543 Предохранитель регулировки двигателя II X200 Диагностическая розетка X669 Штекерное соединение блокировки пуска X1205 Распределитель кабеля 31000 X1559 Двигатель/EDC/коробка передач IV X1966 Штекерное соединение замка зажигания X2417 Штекерный разъем CAN двигателя 3-кратный X2544 Распределитель потенциалов 21-pol. K-кабель X3120 Болт M6 распределителя кл.30 (приборный отсек) X3121 Болт M6 распределителя кл.30 (приборный отсек) Y280 Цилиндр рециркуляции ОГ (AGR) Y332 Блок дозирования ZME (клапан пропорционального регулирования топлива MProp) Y341 Инжектор 1-го цилиндра X342 Инжектор 2-го цилиндра Y343 Инжектор 3-го цилиндра Y344 Инжектор 4-го цилиндра Y345 Инжектор 5-го цилиндра Y346 Инжектор 6-го цилиндра Y347 Инжектор 7-го цилиндра Y348 Инжектор 8-го цилиндра Y349 Инжектор 9-го цилиндра Y350 Инжектор 10-го цилиндра Y356 Блок дозирования ZME II (клапан пропорционального регулирования H296 Контрольная лампа EDC M100 Стартер Q101 Выключатель стартера R134 Группа резисторов топлива MProp) ZDR Интерфейс промежуточной частоты вращения * При диагностической розетке HD-OB |
