МАН ТГА электрическая схема EDC 6.1

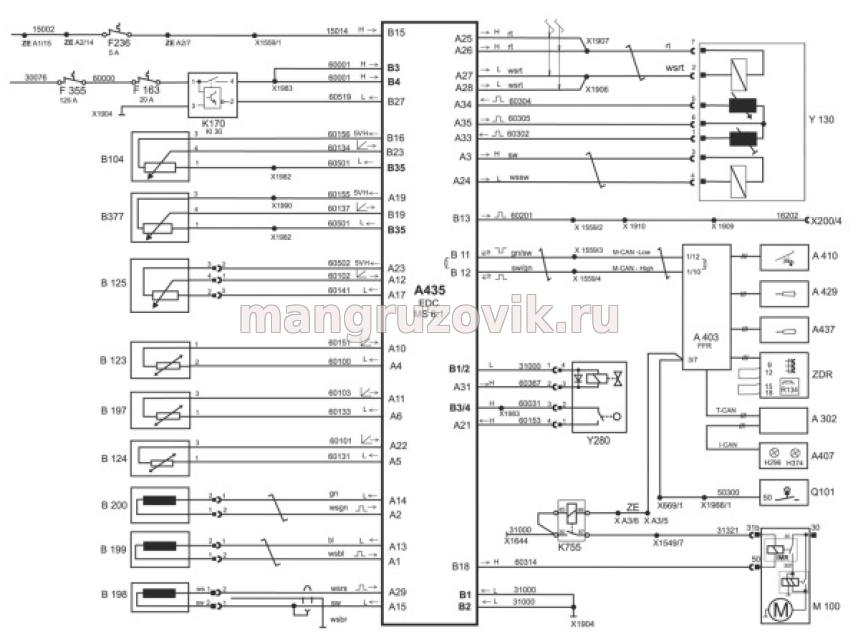

ПРИНЦИПИАЛЬНАЯ СХЕМА EDC 6.1 ГРУЗОВОЙ АВТОМОБИЛЬ
A302 Центральный бортовой компьютер (ЦБК) A403 Управляющий процессор автомобиля A407 Приборная панель A410 Педаль акселератора A429 Выключатель Темпомат A435 Блок управления EDC A437 Сенсорный переключатель тормоза-замедлителя B104 Датчик давления масла B123 Датчик температуры наддувочного воздуха B124 Датчик температуры охлаждающей жидкости B125 Датчик давления наддува B197 Датчик температуры топлива B198 Датчик движения иглы B199 Датчик частоты вращения B200 Вспомогательный датчик частоты вращения B377 Датчик давления топлива F163 Предохранитель регулировки двигателя (клемма 30) F236 Предохранитель регулировки двигателя (клемма 15) F355 Главный предохранитель 30-2 H296 Контрольная лампа EDC H374 Контрольная лампа загрязнения воздушного фильтра K170 Главное реле K755 Реле управления стартером M100 Стартер Q101 Выключатель стартера R134 Группа резисторов X200 Разъем диагностики MAN-cats (ISO К-кабель) X669 Штекерное соединение блокировки пуска X1549 Штекерное соединение двигатель/коробка передач X1559 Штекерное соединение EDC X1644 Точка массы в кабине X1680 Штекерное соединение EDC (клемма 15) X1904 Шпилька M6 (блок MP) X1906 Шпилька M6 (блок MP) X1907 Шпилька M6 (блок MP) X1966 Штекерное соединение замка зажигания X1982 Шпилька M5 (блок MP) X1983 Шпилька M6 (блок MP) X1990 Шпилька M5 (блок MP) Y130 Регулятор ТНВД Y280 Цилиндр рециркуляции ОГ (AGR) ZDR Интерфейс промежуточной частоты вращения
|
