MAN L2000 Задние тормоза.Устройство,чертежи,описание.
MAN L2000
Задние тормоза.Устройство,чертежи,описание.
Тормозной механизм с клиновым приводом SIMPLEX приводится в действие посредством диафрагменной камеры.Механизм закреплен на тормозном щите болтами и оборудован устройством автоматической компенсации износа тормозных колодок.

Рис.

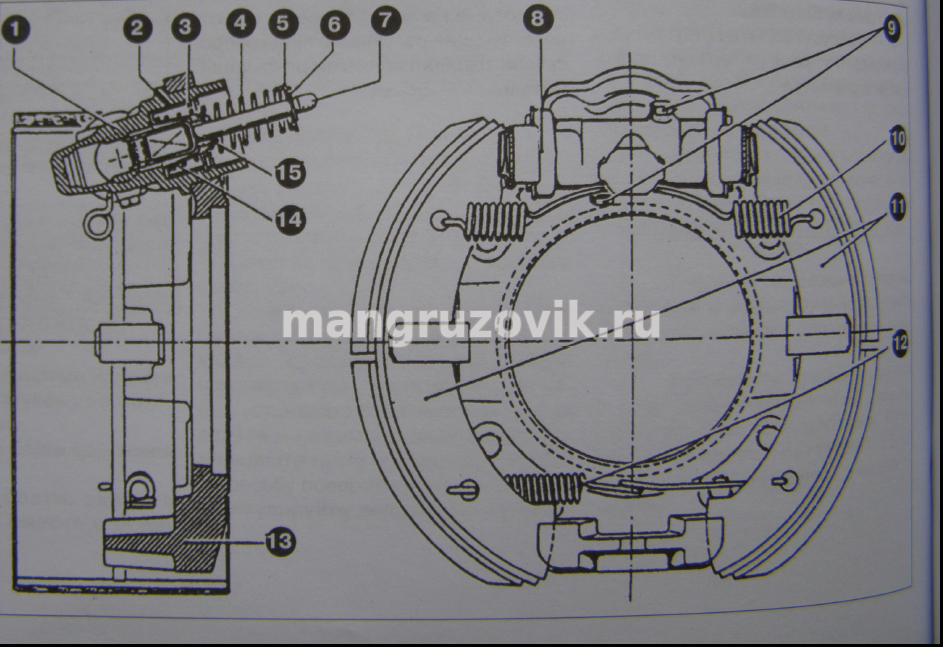

Вид в сборе тормозного механизма с клиновым приводом.

1-картер
2-дистанционная втулка
3-стопорное пружинное кольцо
4-пружина
5-стопорная пластина
6-стопорное пружинное кольцо
7-клин в сборе
8-клиновый механизм в сборе
9-болт без головки
10-отжимная пружина
11-тормозная колодка
12-оттяжная пружина
13-тормозной щит
14-защитный колпачок
15-резиновая прокладка

рис.

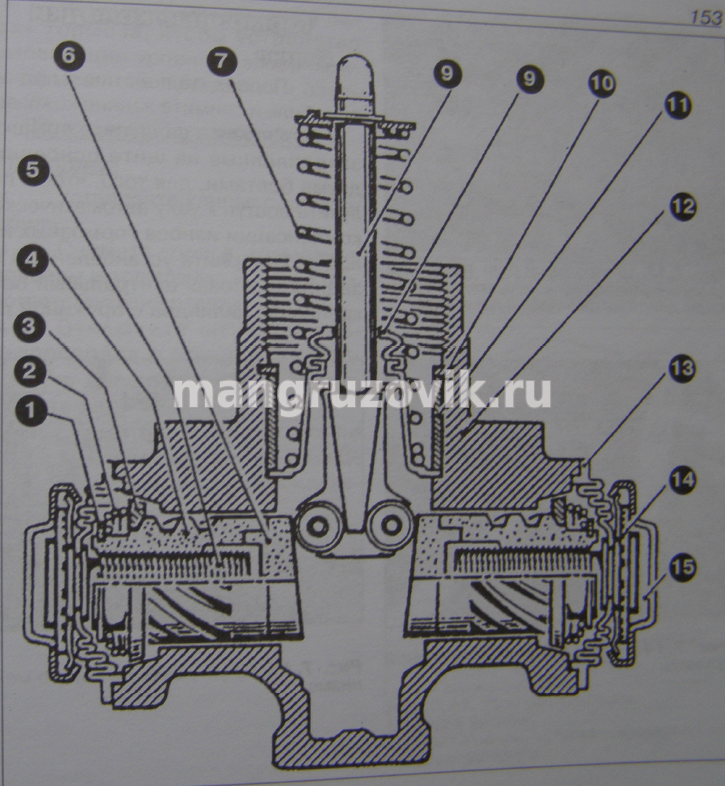

Разрез механизма клинового привода тормозов
1-стопорное пружинное кольцо
2-пружина
3-компенсационное кольцо
4-регулировочная гильза
5-регулировочный болт
6-роликовый толкатель
7-пружина
8-клин в сборе
9-резиновая прокладка
10-стопорное пружинное кольцо
11-дистанционная втулка
12-картер клинового механизма
13-защитная манжета
14-компенсирующий маховик
15-устройство компенсации вращения тормозного механизма
