LADA 4X4 (21214, 2131) электрическая схема

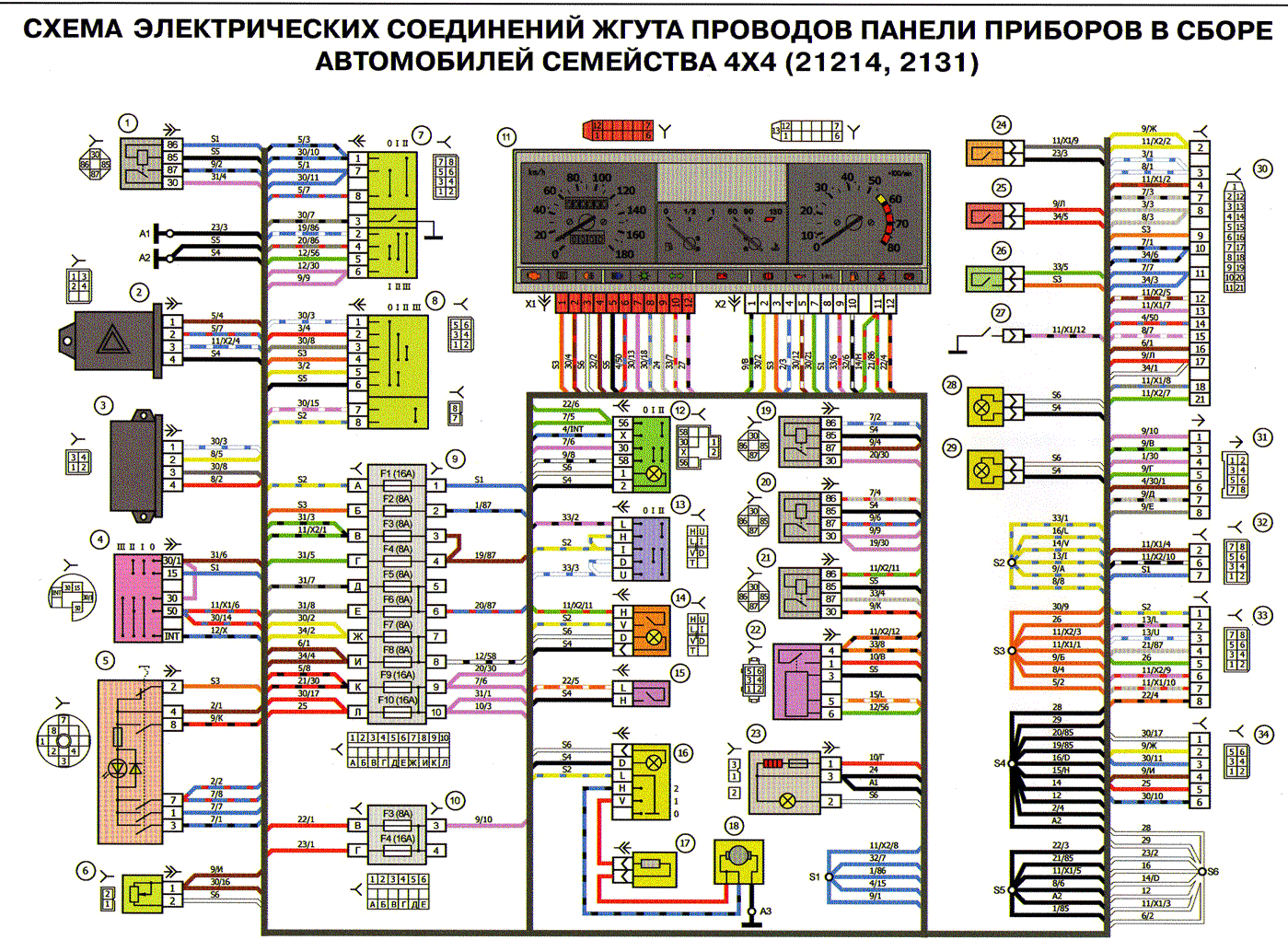

 Перечень элементов схемы электрических соединений жгута проводов панели приборов в сборе автомобилей семейства LADA 4X4 (21214, 2131)
1 - реле дополнительное; 2 - реле-прерыватель указателей поворота; 3 - реле стеклоочистителя; 4 - выключатель зажигания; 5 - выключатель аварийной сигнализации; 6 - реостат; 7 - переключатель света фар указателей поворота; 8 - переключатель очистителя и омывателя ветрового стекли; 9 - блок предохранителей основной; 10 - блок предохранителей дополнительный; 11 - комбинации приборов; 12 - выключатель наружного освещения; 13 - выключатель очистителя заднего стекла; 14 - выключатель обогрева заднего стекла; 15 - выключатель заднего противотуманного огня; 16 - переключатель электродвигателя отопителя; 17 - дополнительный резистор электродвигателя отопителя; 18 - электродвигатель отопителя; 19 - реле дальнего света фар; 20 - реле ближнего гнета фар: 21 - реле обогрева заднего стекла; 22 - реле заднего противотуманного огня: 23 - прикуриватель; 24 - датчик включения дифференциала; 25 - выключатель сигнала торможения; 26 - выключатель лампы света заднего хода; 27 - выключатель контрольной лампы ручного тормоза; 28 - осветитель; 29 - осветитель; 30 - колодка жгута панели приборов к жгуту переднему: 31 - колодка жгута панели приборов к жгуту переднему; 32 - колодка жгута панели приборов к жгуту системы зажигания; 33 - колодка жгута панели приборов к жгуту заднему: 34 - колодка жгута панели приборов к жгуту заднему.
А1, А2 - точки заземления жгута проводов панели приборов. A3 - точка заземления электродвигателя отопителя. Жгут проводов панели приборов в сборе - 21214-3724030-60. Провод соединения добавочного резистора и электродвигатели отопителя к сборе - 2105-3724040.

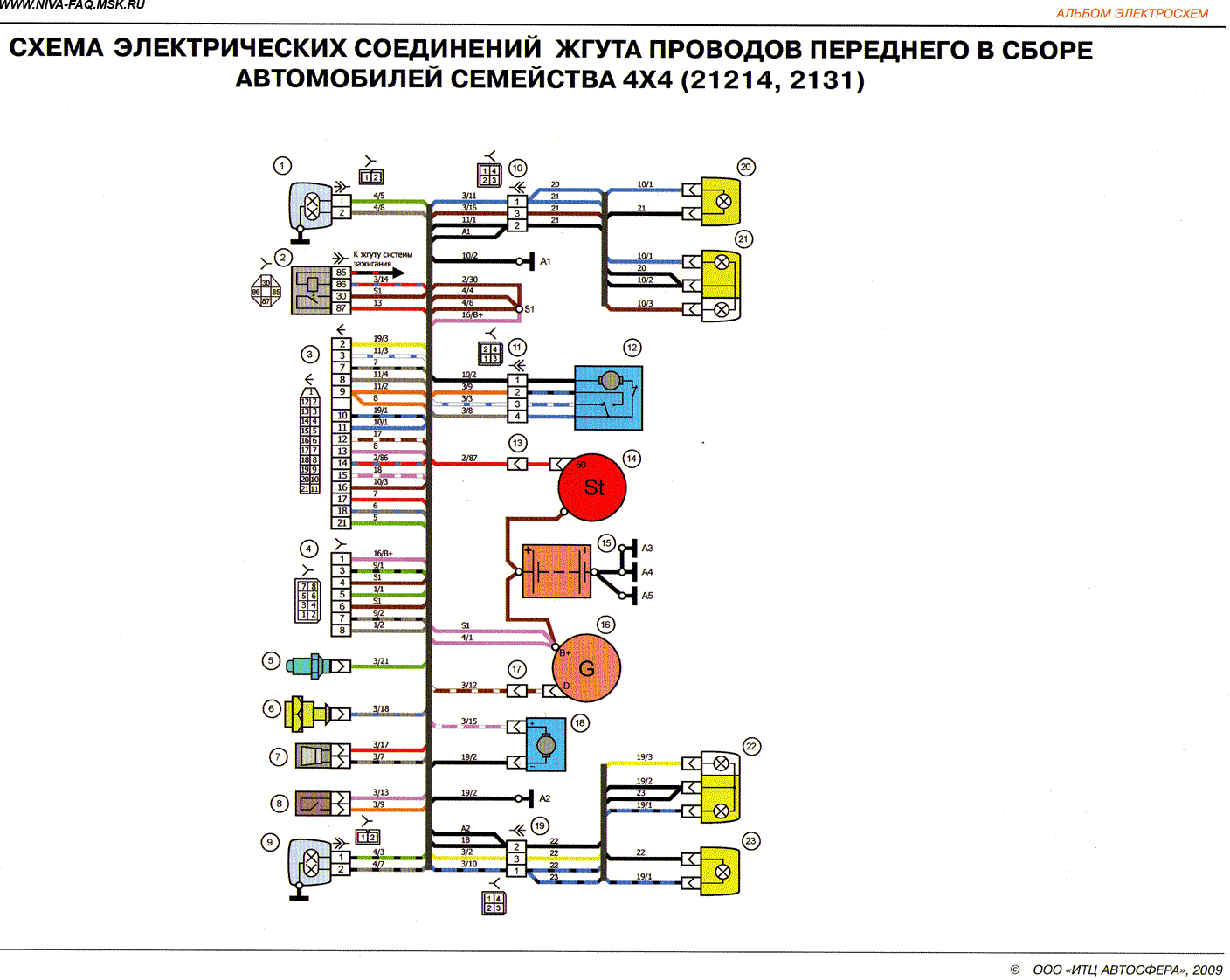

 Перечень элементов схемы электрических соединений жгута проводов переднего в сборе автомобилей семейства LADA 4x4 (21214, 2131)
1 - фара правая; 2 - дополнительное реле стартера; 3 - колодка жгута переднего к жгуту панели приборов; 4 - колодка жгута переднего к жгуту панели приборов; 5 - датчик температуры охлаждающей жидкости; 6 - датчик контрольной лампы давления масла; 7 - сигнал звуковой; 8 - датчик уровня тормозной жидкости; 9 - фара левая; 10 - колодки жгута переднего и жгута подфарника и бокового указателя поворота правого 11 - колодки жгута переднего и электродвигателя стеклоочистители; 12 - электродвигатель стеклоочистителя; 13 - колодки жгута переднего брызговика и провода соединительного стартера; 14 - стартер; 15 - батарея аккумуляторная; 16 - генератор; 17 18 - электродвигатель омывателей; 19 - колодки жгута переднего и жгута подфарника и бокового указателя поворота левого; 20 - боковой указатель поворота правый; 21 - подфарник правый; 22 - подфарник левый; 23 - боковой указатель поворота левый.
A1, A2 - точки заземлении жгута проводов переднего. A3 - точка заземления провода массы капота. А4, А5 - точки заземления и провода соединительного двигатели с аккумуляторной батареей и корпусом. Жгут проводов передний в сборе - 21214-3724010-71. Жгут проводов подфарника и бокового указателя поворота правый в сборе - 21213-3724020. Жгут проводов подфарника и бокового указателя поворота левый в сборе - 21213-3724021. Жгут проводов соединительный аккумуляторной батареи и стартера в сборе - 21213-3724070-11. Провод соединительный генератора и переднего жгута в сборе - 21214-3724068. Провод соединительный стартера и переднего жгута в сборе - 2101-3724060. Провод соединительный двигателя с аккумуляторной батареей и корпусом в сборе 21214-3724080-21. Провод массы капота в сборе 21213-3724091

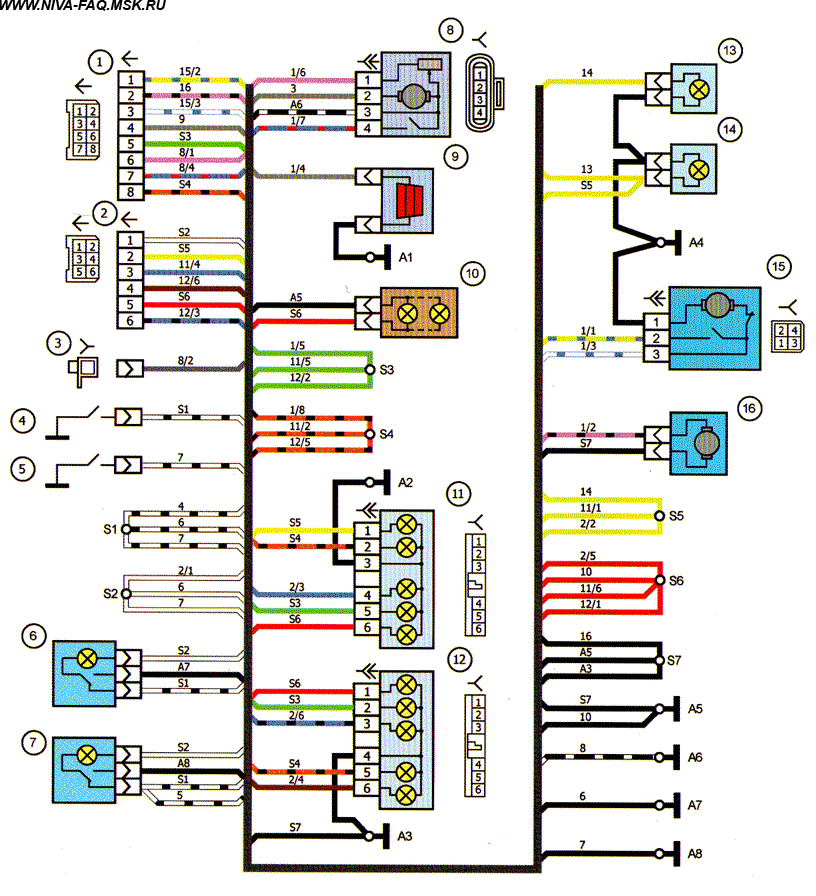

 Перечень элементов:
1 - колодки жгута заднего к жгуту панели приборов; 2 - колодки жгута заднего к жгуту панели приборов; 3 - колодка жгута заднего к жгуту системы зажигания; 4 - включатель плафона освещения салона в стойке двери водителя; 5 - включатель плафона освещения салона в стойке двери пассажира; 6 - плафон освещения салона левый; 7 - плафон освещения салона правый; 8 - электробензонасос с датчиком указателя уровня топлива; 9 - элемент от обогрева заднего стекла; 10 - дополнительный сигнал торможения; 11 - фонарь правый; 12 - фонарь левый; 13 - фонарь освещения номерного знака; 14 - фонарь освещения номерного знака; 15 - электродвигатель очистителя заднего стекла; 16 - электродвигатель омывателя заднего стекла.
А1 - точка заземления провода массы обогрева заднего стекла. А2 - точка заземления фонаря правого. A3 - точка заземлении фонаря левого. А4 - точка заземлении жгуга проводов корпуса фонарей освещения номерного знака. А5-А8 - точки заземлении жгута проводов заднего в сборе. Жгут проводов задний в сборе - 2I214-3724210-10. Жгут проводов корпуса фонарей освещения номерного знака в сборе - 21214-3724214. Провод массы обогрева заднего стекла 21214-3724094.

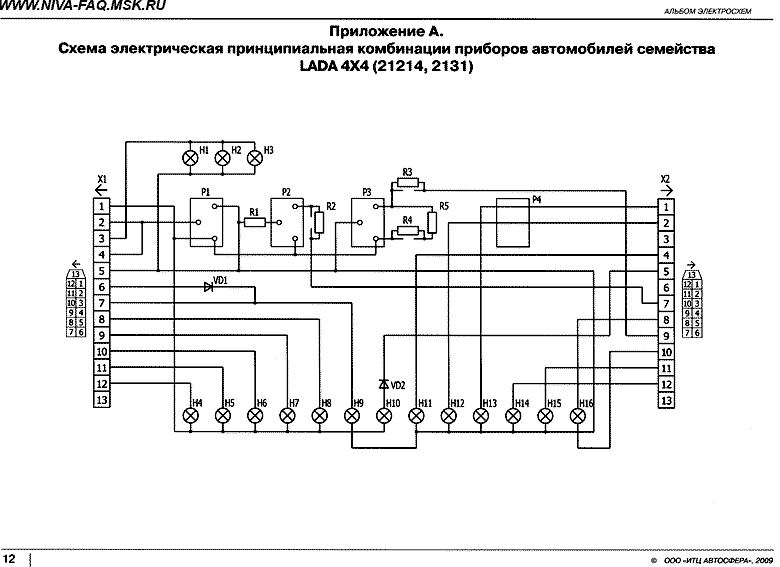

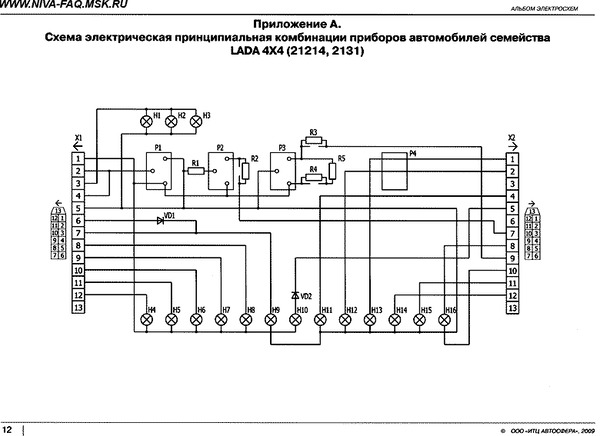

Колодка X1
1 К клемме 15 выключателя зажигания
2 К коммутатору
3 К выключателю освещения приборов
4 К контроллеру системы управления двигателем
5 К клемме массы "-"
6
К клемме "50" выключателя зажигания
7
К датчику уровня тормозной жидкости
8
К датчику аварийного давления масла
9
К датчику блокировки дифференциала
10
К клемме "W" датчика уровня топлива
11
К реле ремней безопасности
12
К выключателю сигнализатора стояночного тормоза
13
Резерв
Колодка Х2
1
К фарам (дальний свет)
2
К главному выключателю света
3
Резерв
4
К реле указателей поворота
5
К клемме "61" генератора
6
Резерв
7
К датчику указателя температуры
8
К контроллеру системы управления двигателем
9
К клемме "Т" датчика уровня топлива
10
К контроллеру системы управления двигателем
11
К выключателю обогрева заднего стекла
12
К выключателю задник противотуманных фонарей
13
Резерв

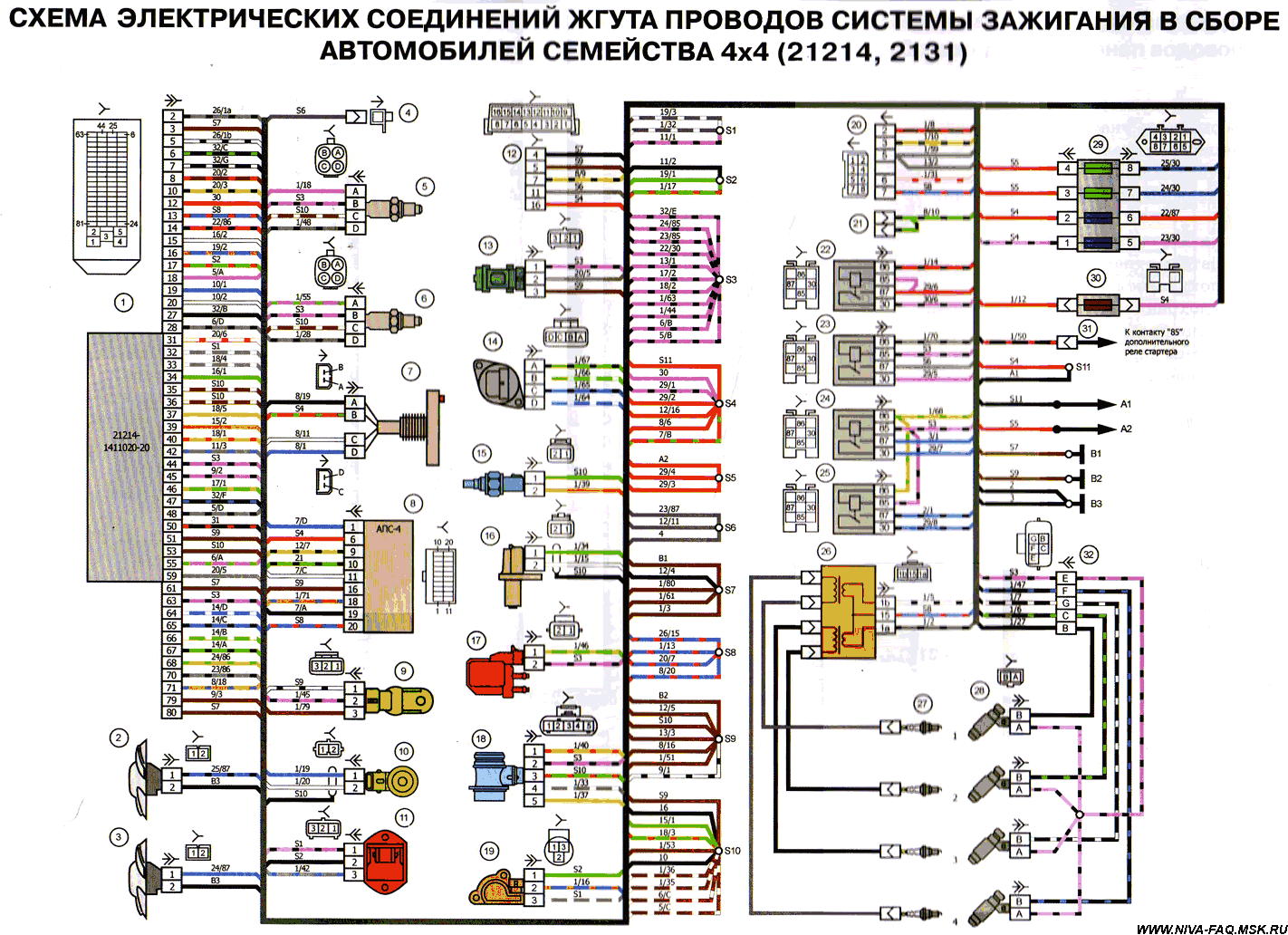

 Перечень элементов схемы электрических соединений жгута проводов системы зажигания в сборе автомобилей семейства LADA 4x4 (21214, 2131)
1 - контроллер; 2 - электровентилятор системы охлаждения двигателя правый; 3 - электровентилятор системы охлаждения двигателя левый; 4 - колодка жгута системы нажигания к жгуту проводов заднему (LADA4x4 (21214)); колодки жгута системы зажигания к жгуту проводов датчика уровня топлива (LADA 4x4 (2131)); 5 - датчик кислорода управляющий; 6 - датчик кислорода диагностический; 7 - индикатор состояния системы; 8 - блок управления АПС-4; 9 - датчик фаз; 10 - датчик детонации; 11 - датчик неровной дороги; 12 - колодка диагностики; 13 - датчик скорости; 14 - регулятор холостого хода; 15 - датчик температуры охлаждающей жидкости; 16 - датчик положения колончатого вала; 17 - электромагнитный клапан продувки адсорбера; 18 - датчик массового расхода воздуха; 19 - датчик положения дроссельной заслонки; 20 - колодка жгута системы зажигания к жгуту панели приборов; 21 - колодки жгута системы зажигания к жгуту проводов заднему и выключателю плафона освещения салона в стойке двери водителя; 22 - реле зажигания; 23 - реле электробензонасоса; 24 - реле электровентилятора левого; 25 - реле электровентилятора правого; 26 - катушка зажигания; 27 - свечи зажигания; 28 - форсунки; 29 - блок предохранителей ЭСУД; 30 - предохранитель цепи питания контроллера; 31 - клемма жгута системы зажигания к дополнительному реле стартера;. 32 - колодки жгута системы зажигания и жгута форсунок.
Al, A2 - к клемме "плюс" аккумуляторной батареи. Bl, B2, ВЗ - точки заземления жгута системы зажигания. Жгут проводов системы зажигания в сборе - 21214-3724026-97. Жгут проводов форсунок в сборе - 21214-3724036.

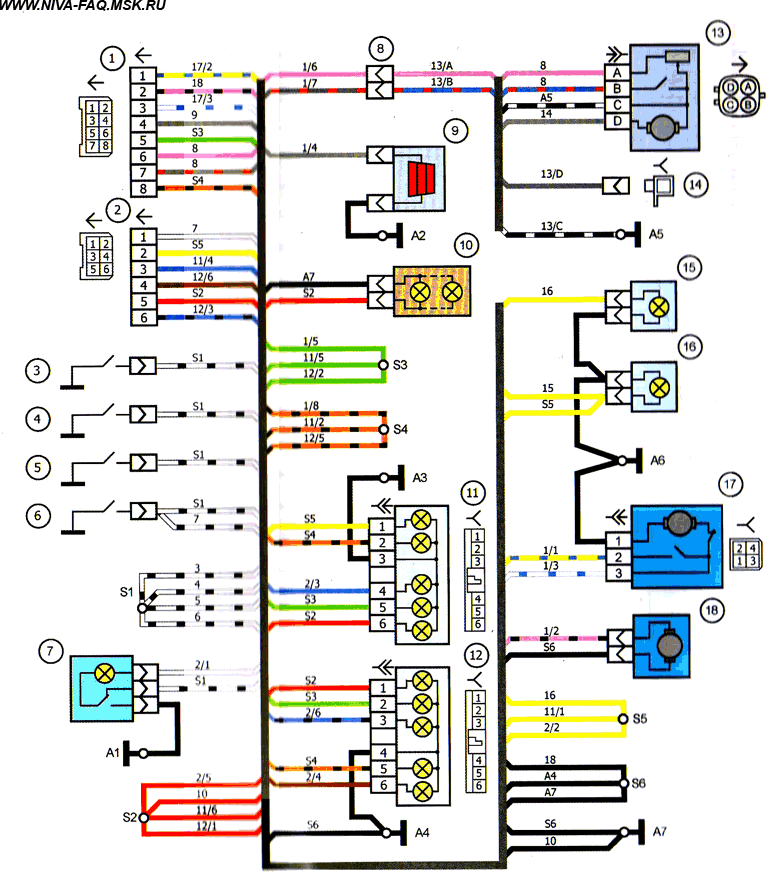

 Перечень элементов:
1 - колодка жгута заднего к жгуту панели приборов; 2 - колодка жгута заднего к жгуту панели приборов; 3 - включатель плафона освещения салона в стойке двери водителя; 4 - включатель плафона освещения салона в стойке правой передней двери; 5 - включатель плафона освещения салона в стойке правой задней двери; 6 - включатель плафона освещения салона в стойке левой задней двери; 7 - плафон освещения салона; 8 - колодки жгута заднего и жгута датчика уровня топлива; 9 - элемент обогрева заднего стекла; 10 - дополнительный сигнал торможения; 11 - фонарь правый; 12 - фонарь левый; 13 - электробензонасос с датчиком указателя уровня топлива; 14 - колодка жгута заднего к жгуту системы зажигания; 15 - фонарь освещения номерного знака; 16 - фонарь освещения номерного знака; 17 - электродвигатель очистителя заднего стекла; 18 - электродвигатель омывателя заднего стекла.
А1 - точка заземления плафона освещения салона. А2 - точка заземления провода массы обогрева заднего стекла. A3 - точка заземления фонаря правого. А4 - точка заземления фонаря левого. А5 - точка заземления жгута проводов датчика уровня топлива в сборе. А6 - точка заземления жгута проводов корпуса фонарей освещения номерного знака. А7 - точка заземления жгута проводов заднего в сборе. Жгут проводов корпуса фонарей освещения номерного знака в сборе -21214-3724214. Жгут проводов датчика уровня топлива в сборе - 2131-3724037 Жгут проводов задний в сборе - 2131-3724210-20. Провод массы обогрева заднего стекла 21214-3724094. |
